РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1912 AA SKIL

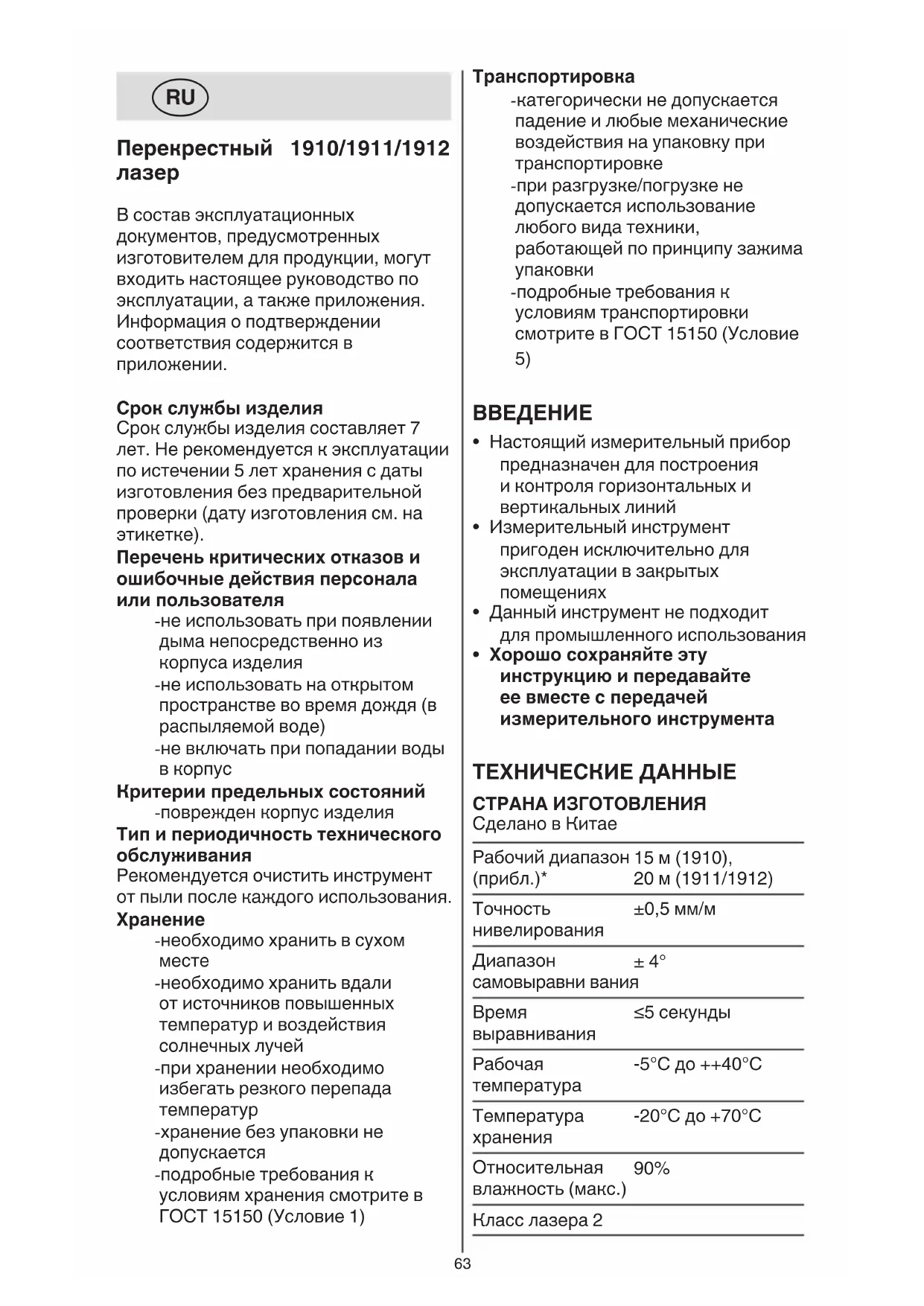

Перекрестный 1910/1911/1912 лазер

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

-не использовать при появлении дыма непосредственно из корпуса изделия

-не использовать на открытом пространстве во время дождя (в распыляемой воде)

-не включать при попадании воды в корпус

Критерии предельных состояний

-поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

-необходимо хранить в сухом месте

-необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей

-при хранении необходимо избегать резкого перепада температур

-хранение без упаковки не допускается

-подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

-категорически не допускается падение и любые механические воздействия на упаковку при транспортировке -при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки -подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

ВВЕДЕНИЕ

• Настоящий измерительный прибор предназначен для построения и контроля горизонтальных и вертикальных линий
• Измерительный инструмент пригоден исключительно для эксплуатации в закрытых помещениях
• Данный инструмент не подходит для промышленного использования
• Хорошо сохраняйте эту инструкцию и передавайте ее вместе с передачей измерительного инструмента

ТЕХНИЧЕСКИЕ ДАННЫЕ

СТРАНА ИЗГОТОВЛЕНИЯ

Сделано в Китае

Рабочий диапазон 15 м (1910), (прибл.)* 20 м (1911/1912)

Точность ±0,5 мм/м нивелирования

Диапазон ± 4° самовыравни вания

Время ≤5 секунды выравнивания

Рабочая -5°C до ++40°C температура

Температура -20°C до +70°C хранения

Относительная 90% влажность (макс.)

Класс лазера 2

Тип лазера 635 нм (1910), 520 нм (1911/1912)

Гнездо под штатив 1/4”
Аккумуляторная батарея	Литий-полимерный, 3,7 В, 1200 мА·ч
Время работы от одной зарядки	16 часов (1910), 6 часов (1911/1912)
Вес 0,26 кг
Размеры (длина х ширина х высота)	71 x 61 x 77 мм

* Внимание: при неблагоприятных условиях (напр. при ярком свете) рабочий диапазон инструмента уменьшается

ДЕТАЛИ ИНСТРУМЕНТА①

A Интерфейс зарядного устройства
В Индикатор уровня заряда
С Кнопка включения лазера
D Отверстие для выхода лазерного луча
Е Индикатор автоматического нивелирования
F Выключатель автоматического нивелирования / рычаг блокировки маятникового механизма
G Двойной зажим*
Н Рукоять
J Гнездо под штатив 1/4"
К Винт двойного зажима 1/4"
L Фиксирующий винт держателя
М Очки для работы с лазерным инструментом*
N Штатив*
Р Кабель зарядного устройства
* СТАНДАРТНО В КОМПЛЕКТ НЕ ВКЛЮЧАЕТСЯ

БЕЗОПАСНОСТЬ

• Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции②

- Никогда не изменяйте до неузнаваемости предупредительные таблички на измерительном инструменте

- Использование устройства способом, не указанным производителем, может снизить уровень предлагаемой защиты

- А Использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению

- Не направляйте луч лазера на людей или животных и сами не смотрите на прямой или отражаемый луч лазера (этот луч может слепить людей, стать причиной несчастного случая или повредить глаза) ④

• В случае попадания лазерного луча в глаз глаза нужно намеренно закрыть и немедленно отвернуться от луча

- Не меняйте ничего в лазерном устройстве

- Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части (этим обеспечивается безопасность измерительного инструмента)

- Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора (они могут неумышленно ослепить людей)

- Не работайте с измерительным инструментом во взрываопасной среде, поблизости от горючих жидкостей, газов и пыли (в измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары)

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ

② Перед использованием ознакомьтесь с руководством по эксплуатации
③ Не выкидывайте электроинструмент и батареи вместе с бытовым мусором
④ Лазерная радиация / Не смотрите на луч / Лазерное изделие класса 2

ИСПОЛЬЗОВАНИЕ

- Зарядка аккумулятора ⑤

! Прилагаемый аккумулятор частично заряжен (во избежание быстрой разрядки аккумулятора перед первым применением инструмента аккумулятор следует полностью зарядить в зарядном устройстве)

! следует прочитать и соблюдать инструкцию, прилагаемую к зарядному устройству или источнику питания

-следует пользоваться только зарядным устройством или источником питания с выходным напряжением 5 В и выходной силой тока ≥0,5 А

-подсоедините кабель зарядного устройства Р к зарядному устройству или источнику питания (не входит в стандартную комплектацию) и интерфейсу зарядного устройства А

-если индикатор В мигает КРАСНЫМ, аккумулятор заряжается, а текущий уровень заряда достаточен для работы инструмента в течение не более 30 минут

-если индикатор В мигает ЖЕЛТЫМ, аккумулятор заряжается, а текущий уровень заряда достаточен для работы инструмента в течение более 30 минут

-если индикатор В мигает ЗЕЛЕНЫМ, аккумулятор заряжен не менее чем на 90%

-индикатор В постоянно горит ЗЕЛЕНЫМ, когда аккумулятор полностью заряжен

- Индикатор уровня заряда В ①

-при работе от аккумулятора цвет индикатора В указывает на количество остаточного заряда

-ЗЕЛЕНЫЙ указывает на то, что аккумулятор заряжен более чем на 40%

-ЖЕЛТЫЙ указывает на то, что аккумулятор заряжен менее чем на 40%

-КРАСНЫЙ указывает на то, что до автоматического отключения осталось 30 минут

• Вкл/Выкл ⑥

-для включения измерительного инструмента, нажмите на кнопку включения лазера С если автоматическое выравнивание НЕ ИСПОЛЬЗУЕТСЯ, или переместите переключатель F в положение ⑥а для разблокирования функции выравнивания, при ИСПОЛЬЗОВАНИИ автоматического выравнивания

! сразу по включении из выходного отверстия D измерительного инструмента выходит лазерный луч

! не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч, в том числе и с большого расстояния

-для выключения измерительного инструмента нажмите кнопку включения лазера C, если автоматическое выравнивание НЕ ИСПОЛЬЗУЕТСЯ, или переместите переключатель F в положение ⑥ для блокирования функции выравнивания при ИСПОЛЬЗОВАНИИ автоматического выравнивания

-не оставляйте без присмотра включенный измерительный инструмент и выключайте его после использования (другие лица могут быть ослеплены лазерным лучом)

-в целях экономии электроэнергии выключайте измерительный инструмент, если Вы им не пользуетесь

- Работа с автоматическим нивелированием

-поместите измерительный инструмент на ровное, устойчивое основание или установите его на штатив N или в двойной зажим G

-переместите переключатель F в положение ⑥а

-если функция автоматического выравнивания не работает, например, если поверхность, на которой находится измерительный инструмент, отклоняется более чем на 4° от горизонтальной плоскости, лазерные линии появятся лишь на короткое время, а индикатор Е загорится красным

-в таком случае установите измерительный инструмент горизонтально и обождите автоматическое самонивелирование

-как только измерительный инструмент снова попадает в диапазон автоматического выравнивания ±4°, лазерные линии горят постоянно, а индикатор E выключается

-за пределами диапазона самонивелирования в ±4° работа с автоматическим самонивелированием невозможна, поскольку невозможно гарантировать перпендикулярность лазерных линий

-при толчках и изменениях положения во время работы измерительный инструмент автоматически производит нивелирование

-после повторного нивелирования проверьте положение горизонтальной и вертикальной лазерной линии по отношению к реперным точкам для предотвращения ошибок

- Работа без автоматического нивелирования

-переместите переключатель F в положение ⑥b

-нажмите кнопку включения лазера С для включения лазерного луча

-в этом режиме индикатор Е постоянно горит красным

-при отключенной функции автоматического нивелирования Вы можете держать измерительный инструмент свободно в руке или поставить его на пригодное основание

- Работа с дополнительными отметками на лазерных линиях (1911) ⑦

-измерительный инструмент проецирует на лазерные линии дополнительные отметки с равным интервалом, упрощающие подвешивание картин и т. п. на стену -при удалении инструмента от плоскости проецирования, интервал и длина дополнительных меток будут увеличиваться, а при приближении — уменьшаться ⑦ а

-убедитесь, что лазерный луч не падает под углом, так как в этом случае дополнительные метки будут проецироваться с неравными интервалами ⑦b

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

- Используйте всегда только середину лазерной линии для отметки (ширина лазерной линии изменяется по мере удаления)

- Лазерные очки ① (не входит в стандартный комплект поставки)

-лазерные очки М ① отфильтровывают окружающий свет

-в этом случае свет лазера будет казаться более ярким

-не применяйте лазерные очки в качестве защитных очков (лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения)

-не применяйте лазерные очки в качестве солнечных очков или в уличном движении (лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок)

- Работа с двойным зажимом (не входит в стандартную комплектацию) ⑧

-с помощью двойного зажима G измерительный инструмент можно прикрепить к разным

предметам толщиной до 60 мм, например к трубе или краю стола -установите винт 14 " К в гнездо для штатива 14 " J сверху или снизу на инструменте ⑧ а

! не закручивайте измерительный инструмент слишком туго, Вы можете его повредить

-ручкой Н откройте зажим и закрепите его в желаемом месте, отпустив ручку Н

-отпустите ручку L⑧b для регулировки положения инструмента и направления лазерного луча

-по окончании регулировки снова затяните ручку L

- Работа со штативом (не входит в стандартный комплект поставки)

-штатив N ① представляет собой прочную, изменяемую по высоте опору для измерения

-установите измерительный инструмент гнездом под штатив J на резьбу 1/4" штатива, закрепив крепежным винтом штатива

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

- Данный инструмент не подходит для промышленного использования

- Защищайте измерительный инструмент от влаги и прямых солнечных лучей

- Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов (могут отрицательно влиять на точность измерительного инструмента)

-в частности, не оставляйте его на длительное время в машине

-сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним

- Избегайте сильных толчков и падений измерительного инструмента

-повреждения измерительного инструмента могут сказываться на его точности

-после каждого сильного толчка или падения проверяйте

лазерные линии по известной Вам горизонтальной или вертикальной контрольной линии

- При транспортировке измерительного инструмента установите выключатель F (этим блокируется маятниковый механизм, который в противном случае при резких движениях мог бы повредиться)

- Содержите измерительный инструмент постоянно в чистоте

- Никогда не погружайте измерительный инструмент в воду или другие жидкости

- Вытирайте загрязнения сухой и мягкой тряпкой

- Не используйте никаких очищающих средств или растворителей

- Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за ворсинками

- Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL

- отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skil.com)

- Примите к сведению, что повреждения вследствие перегрузки или ненадлежащего обращения с инструментом не будут включены в гарантию (условия гарантии SKIL см. на сайте www.skil.com или узнайте у дилера в Вашем регионе)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, батареи, принадлежности и упаковку вместе с бытовым мусором

(только для стран ЕС)

-во исполнение европейской директивы 2012/19/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности -значок ③ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию
