Тип продукта	Лазерный уровень
Бренд	Skil
Модель	1910 AA
Рабочее расстояние (приблизительно)	15 м
Точность нивелирования	±0,5 мм/м
Диапазон автоматического нивелирования	±4°
Время выравнивания	≤5 секунд
Рабочая температура	от -5°C до +40°C
Температура хранения	от -20°C до +70°C
Макс. относительная влажность	90 %
Класс лазера	2
Тип лазера	635 нм
Резьба штатива	1/4"
Аккумулятор	Литий-полимерный, 3,7 В, 1200 мАч
Время работы	16 ч
Вес	0,26 кг
Размеры (Д x Ш x В)	71 x 61 x 77 мм
Питание	Зарядное устройство USB 5 В, ≥0,5 А (не входит в комплект)
Основные функции	Автоматическое выравнивание, проекция горизонтальных и вертикальных линий
Использование	Внутреннее, непрофессиональное
Уход и очистка	Мягкая влажная ткань, без растворителей
Безопасность	Не смотрите на луч, лазерный продукт класса 2
Запчасти и ремонтопригодность	Ремонт в авторизованном сервисном центре SKIL
Гарантия	Обратитесь на www.skil.com
Аксессуары не входят в комплект	Лазерные очки, штатив, зажимной хомут

Часто задаваемые вопросы - 1910 AA SKIL

Как зарядить аккумулятор лазерного уровня Skil 1910 AA?

Подключите кабель зарядного устройства P к разъему зарядного устройства A и к USB-зарядному устройству (5 В, ≥0,5 А, не входит в комплект). Индикатор B мигает красным во время начальной зарядки, затем желтым, затем зеленым. Он становится устойчиво зеленым, когда аккумулятор полностью заряжен.

Что означает цвет индикатора аккумулятора?

Во время использования индикатор B показывает оставшуюся емкость: зеленый (>40%), желтый (<40%), красный (30 минут до автоматического отключения).

Как использовать лазерный уровень без автоматического выравнивания?

Переместите переключатель F в положение ⑥b, чтобы заблокировать маятниковый блок, затем нажмите кнопку C, чтобы включить лазер. Индикатор E остается красным. Вы можете держать инструмент в руках или положить его на опору.

Какое максимальное рабочее расстояние?

Приблизительное рабочее расстояние составляет 15 м для модели 1910 AA. В неблагоприятных условиях (яркий свет) это расстояние может уменьшиться.

Какова точность выравнивания?

Точность выравнивания составляет ±0,5 мм/м.

Как закрепить лазерный уровень на штативе?

Вкрутите инструмент через резьбу штатива J (1/4") в резьбу штатива. Затяните фиксирующим винтом штатива. Штатив N не входит в стандартную комплектацию.

Какие меры предосторожности необходимо соблюдать?

Никогда не направляйте лазерный луч на людей или животных и никогда не смотрите в луч. Это лазерный продукт класса 2. Немедленно закройте глаза, если луч попадет в глаз.

Как чистить лазерный уровень?

Протирайте устройство мягкой влажной тканью. Не используйте моющие средства или растворители. Регулярно очищайте область вокруг лазерного отверстия от пыли.

Как хранить прибор, когда он не используется?

Переместите переключатель F, чтобы заблокировать маятниковый блок. Храните его в сухом месте, защищенном от экстремальных температур и влажности, при температуре от -20°C до +70°C.

Подходит ли лазерный уровень для профессионального использования?

Нет, инструмент не предназначен для профессионального использования. Он предназначен для внутреннего непрофессионального использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1910 AA SKIL

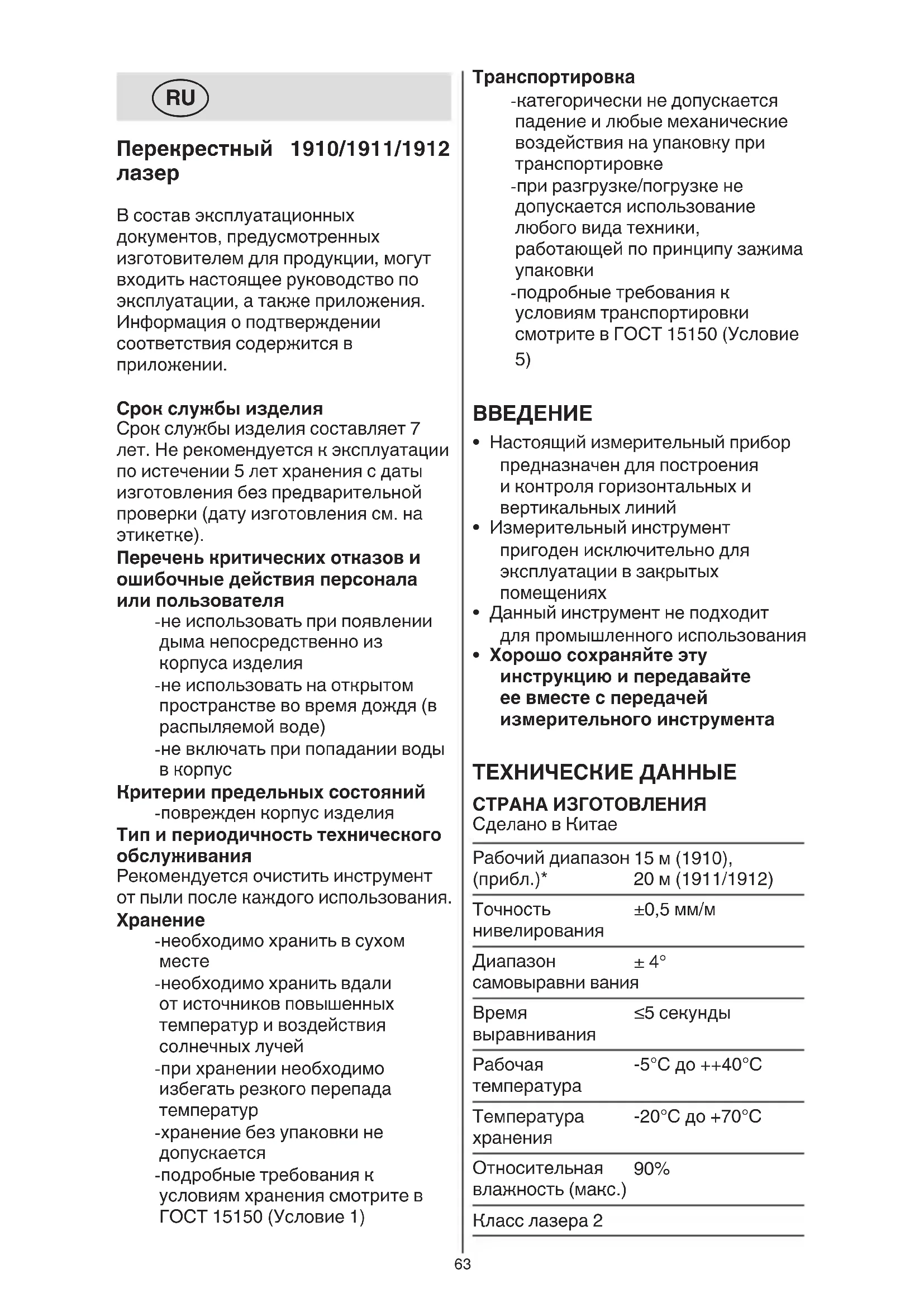

Перекрестный 1910/1911/1912 лазер

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

-не использовать при появлении дыма непосредственно из корпуса изделия

-не использовать на открытом пространстве во время дождя (в распыляемой воде)

-не включать при попадании воды в корпус

Критерии предельных состояний

-поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

-необходимо хранить в сухом месте

-необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей

-при хранении необходимо избегать резкого перепада температур

-хранение без упаковки не допускается

-подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

-категорически не допускается падение и любые механические воздействия на упаковку при транспортировке -при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки -подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

ВВЕДЕНИЕ

• Настоящий измерительный прибор предназначен для построения и контроля горизонтальных и вертикальных линий
• Измерительный инструмент пригоден исключительно для эксплуатации в закрытых помещениях
• Данный инструмент не подходит для промышленного использования
• Хорошо сохраняйте эту инструкцию и передавайте ее вместе с передачей измерительного инструмента

ТЕХНИЧЕСКИЕ ДАННЫЕ

СТРАНА ИЗГОТОВЛЕНИЯ

Сделано в Китае

Рабочий диапазон 15 м (1910), (прибл.)* 20 м (1911/1912)

Точность ±0,5 мм/м нивелирования

Диапазон ± 4° самовыравни вания

Время ≤5 секунды выравнивания

Рабочая -5°C до ++40°C температура

Температура -20°C до +70°C хранения

Относительная 90% влажность (макс.)

Класс лазера 2

Тип лазера 635 нм (1910), 520 нм (1911/1912)

Гнездо под штатив 1/4"
Аккумуляторная батарея	Литий-полимерный, 3,7 В, 1200 мА·ч
Время работы от одной зарядки	16 часов (1910), 6 часов (1911/1912)
Вес 0,26 кг
Размеры (длина х ширина х высота)	71 x 61 x 77 мм

* Внимание: при неблагоприятных условиях (напр. при ярком свете) рабочий диапазон инструмента уменьшается

ДЕТАЛИ ИНСТРУМЕНТА①

A Интерфейс зарядного устройства
В Индикатор уровня заряда
С Кнопка включения лазера
D Отверстие для выхода лазерного луча
Е Индикатор автоматического нивелирования
F Выключатель автоматического нивелирования / рычаг блокировки маятникового механизма
G Двойной зажим*
Н Рукоять
J Гнездо под штатив 1/4"
К Винт двойного зажима 1/4"
L Фиксирующий винт держателя
М Очки для работы с лазерным инструментом*
N Штатив*
Р Кабель зарядного устройства
* СТАНДАРТНО В КОМПЛЕКТ НЕ ВКЛЮЧАЕТСЯ

БЕЗОПАСНОСТЬ

• Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции②

• Никогда не изменяйте до неузнаваемости предупредительные таблички на измерительном инструменте

• Использование устройства способом, не указанным производителем, может снизить уровень предлагаемой защиты

• Использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению

- Не направляйте луч лазера на людей или животных и сами не смотрите на прямой или отражаемый луч лазера (этот луч может слепить людей, стать причиной несчастного случая или повредить глаза) ④

• В случае попадания лазерного луча в глаз глаза нужно намеренно закрыть и немедленно отвернуться от луча

- Не меняйте ничего в лазерном устройстве

- Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части (этим обеспечивается безопасность измерительного инструмента)

- Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора (они могут неумышленно ослепить людей)

- Не работайте с измерительным инструментом во взрываопасной среде, поблизости от горючих жидкостей, газов и пыли (в измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары)

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ИНСТРУМЕНТЕ

② Перед использованием ознакомьтесь с руководством по эксплуатации
③ Не выкидывайте электроинструмент и батареи вместе с бытовым мусором
④ Лазерная радиация / Не смотрите на луч / Лазерное изделие класса 2

ИСПОЛЬЗОВАНИЕ

- Зарядка аккумулятора ⑤

! Прилагаемый аккумулятор частично заряжен (во избежание быстрой разрядки аккумулятора перед первым применением инструмента аккумулятор следует полностью зарядить в зарядном устройстве)

! следует прочитать и соблюдать инструкцию, прилагаемую к зарядному устройству или источнику питания

-следует пользоваться только зарядным устройством или источником питания с выходным напряжением 5 В и выходной силой тока ≥0,5 А

-подсоедините кабель зарядного устройства Р к зарядному устройству или источнику питания (не входит в стандартную комплектацию) и интерфейсу зарядного устройства А

-если индикатор В мигает КРАСНЫМ, аккумулятор заряжается, а текущий уровень заряда достаточен для работы инструмента в течение не более 30 минут

-если индикатор В мигает ЖЕЛТЫМ, аккумулятор заряжается, а текущий уровень заряда достаточен для работы инструмента в течение более 30 минут

-если индикатор В мигает ЗЕЛЕНЫМ, аккумулятор заряжен не менее чем на 90%

-индикатор В постоянно горит ЗЕЛЕНЫМ, когда аккумулятор полностью заряжен

- Индикатор уровня заряда В ①

-при работе от аккумулятора цвет индикатора В указывает на количество остаточного заряда

-ЗЕЛЕНЫЙ указывает на то, что аккумулятор заряжен более чем на 40%

-ЖЕЛТЫЙ указывает на то, что аккумулятор заряжен менее чем на 40%

-КРАСНЫЙ указывает на то, что до автоматического отключения осталось 30 минут

• Вкл/Выкл ⑥

-для включения измерительного инструмента, нажмите на кнопку включения лазера С если автоматическое выравнивание НЕ ИСПОЛЬЗУЕТСЯ, или переместите переключатель F в положение ⑥а для разблокирования функции выравнивания, при ИСПОЛЬЗОВАНИИ автоматического выравнивания

! сразу по включении из выходного отверстия D измерительного инструмента выходит лазерный луч

! не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч, в том числе и с большого расстояния

-для выключения измерительного инструмента нажмите кнопку включения лазера C, если автоматическое выравнивание НЕ ИСПОЛЬЗУЕТСЯ, или переместите переключатель F в положение ⑥ для блокирования функции выравнивания при ИСПОЛЬЗОВАНИИ автоматического выравнивания

-не оставляйте без присмотра включенный измерительный инструмент и выключайте его после использования (другие лица могут быть ослеплены лазерным лучом)

-в целях экономии электроэнергии выключайте измерительный инструмент, если Вы им не пользуетесь

- Работа с автоматическим нивелированием

-поместите измерительный инструмент на ровное, устойчивое основание или установите его на штатив N или в двойной зажим G

-переместите переключатель F в положение ⑥а

-если функция автоматического выравнивания не работает, например, если поверхность, на которой находится измерительный инструмент, отклоняется более чем на 4° от горизонтальной плоскости, лазерные линии появятся лишь на короткое время, а индикатор Е загорится красным

-в таком случае установите измерительный инструмент горизонтально и обождите автоматическое самонивелирование

-как только измерительный инструмент снова попадает в диапазон автоматического выравнивания ±4°, лазерные линии горят постоянно, а индикатор E выключается

-за пределами диапазона самонивелирования в ±4° работа с автоматическим самонивелированием невозможна, поскольку невозможно гарантировать перпендикулярность лазерных линий

-при толчках и изменениях положения во время работы измерительный инструмент автоматически производит нивелирование

-после повторного нивелирования проверьте положение горизонтальной и вертикальной лазерной линии по отношению к реперным точкам для предотвращения ошибок

- Работа без автоматического нивелирования

-переместите переключатель F в положение ⑥b

-нажмите кнопку включения лазера С для включения лазерного луча

-в этом режиме индикатор Е постоянно горит красным

-при отключенной функции автоматического нивелирования Вы можете держать измерительный инструмент свободно в руке или поставить его на пригодное основание

- Работа с дополнительными отметками на лазерных линиях (1911) ⑦

-измерительный инструмент проецирует на лазерные линии дополнительные отметки с равным интервалом, упрощающие подвешивание картин и т. п. на стену -при удалении инструмента от плоскости проецирования, интервал и длина дополнительных меток будут увеличиваться, а при приближении — уменьшаться ⑦ а

-убедитесь, что лазерный луч не падает под углом, так как в этом случае дополнительные метки будут проецироваться с неравными интервалами ⑦b

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

- Используйте всегда только середину лазерной линии для отметки (ширина лазерной линии изменяется по мере удаления)

- Лазерные очки ① (не входит в стандартный комплект поставки)

-лазерные очки М ① отфильтровывают окружающий свет

-в этом случае свет лазера будет казаться более ярким

-не применяйте лазерные очки в качестве защитных очков (лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения)

-не применяйте лазерные очки в качестве солнечных очков или в уличном движении (лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок)

- Работа с двойным зажимом (не входит в стандартную комплектацию) ⑧

-с помощью двойного зажима G измерительный инструмент можно прикрепить к разным

предметам толщиной до 60 мм, например к трубе или краю стола -установите винт 14 " К в гнездо для штатива 14 " J сверху или снизу на инструменте ⑧ а

! не закручивайте измерительный инструмент слишком туго, Вы можете его повредить

-ручкой Н откройте зажим и закрепите его в желаемом месте, отпустив ручку Н

-отпустите ручку L⑧b для регулировки положения инструмента и направления лазерного луча

-по окончании регулировки снова затяните ручку L

- Работа со штативом (не входит в стандартный комплект поставки)

-штатив N ① представляет собой прочную, изменяемую по высоте опору для измерения

-установите измерительный инструмент гнездом под штатив J на резьбу 1/4" штатива, закрепив крепежным винтом штатива

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

- Данный инструмент не подходит для промышленного использования

- Защищайте измерительный инструмент от влаги и прямых солнечных лучей

- Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов (могут отрицательно влиять на точность измерительного инструмента)

-в частности, не оставляйте его на длительное время в машине

-сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним

- Избегайте сильных толчков и падений измерительного инструмента

-повреждения измерительного инструмента могут сказываться на его точности

-после каждого сильного толчка или падения проверяйте

лазерные линии по известной Вам горизонтальной или вертикальной контрольной линии

- При транспортировке измерительного инструмента установите выключатель F (этим блокируется маятниковый механизм, который в противном случае при резких движениях мог бы повредиться)

- Содержите измерительный инструмент постоянно в чистоте

- Никогда не погружайте измерительный инструмент в воду или другие жидкости

- Вытирайте загрязнения сухой и мягкой тряпкой

- Не используйте никаких очищающих средств или растворителей

- Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за ворсинками

- Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL

- отправьте неразобранный инструмент со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skil.com)

- Примите к сведению, что повреждения вследствие перегрузки или ненадлежащего обращения с инструментом не будут включены в гарантию (условия гарантии SKIL см. на сайте www.skil.com или узнайте у дилера в Вашем регионе)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, батареи, принадлежности и упаковку вместе с бытовым мусором

(только для стран ЕС)

-во исполнение европейской директивы 2012/19/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности -значок ③ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию
