1910 AA - Лазерен нивелир SKIL - Безплатно ръководство за потребителя

Тип продукт	Лазерен нивелир
Марка	Skil
Модел	1910 AA
Работно разстояние (приблизително)	15 m
Точност на нивелиране	±0,5 mm/m
Диапазон на автоматично нивелиране	±4°
Време за нивелиране	≤5 секунди
Работна температура	-5°C до +40°C
Температура на съхранение	-20°C до +70°C
Макс. относителна влажност	90 %
Клас на лазера	2
Тип лазер	635 nm
Резба за статив	1/4"
Батерия	Li-полимерна, 3,7 V, 1200 mAh
Време на работа	16 h
Тегло	0,26 kg
Размери (Д x Ш x В)	71 x 61 x 77 mm
Захранване	USB зарядно 5 V, ≥0,5 A (не е включено)
Основни функции	Автоматично нивелиране, проектиране на хоризонтални и вертикални линии
Употреба	Вътрешна, непрофесионална
Поддръжка и почистване	Мека влажна кърпа, без разтворители
Безопасност	Да не гледате лъча, лазерен продукт клас 2
Резервни части и ремонт	Ремонт от оторизиран сервиз на SKIL
Гаранция	Вижте www.skil.com
Не включени аксесоари	Очила за виждане, статив, държач за скоба

Често задавани въпроси - 1910 AA SKIL

Как да заредя батерията на лазерния нивелир Skil 1910 AA?

Свържете кабела на зарядното P към интерфейса на зарядното A и към USB зарядно (5 V, ≥0,5 A, не е включено). Индикаторът B мига в червено по време на първоначалното зареждане, след това жълто, след това зелено. Става непрекъснато зелено, когато батерията е напълно заредена.

Какво означава цветът на индикатора на батерията?

По време на употреба индикаторът B показва оставащия капацитет: зелено (>40 %), жълто (<40 %), червено (30 минути остават до автоматично изключване).

Как да използвам лазерния нивелир без автоматично нивелиране?

Плъзнете превключвателя F в позиция ⑥b, за да заключите махалото, след това натиснете бутона C, за да включите лазера. Индикаторът E остава червен. Можете да държите инструмента в ръка или да го поставите върху опора.

Какво е максималното работно разстояние?

Приблизителното работно разстояние е 15 m за модел 1910 AA. При неблагоприятни условия (ярка светлина) това разстояние може да бъде намалено.

Каква е точността на нивелиране?

Точността на нивелиране е ±0,5 mm/m.

Как да закрепя лазерния нивелир върху статив?

Завийте инструмента чрез резбата за статив J (1/4") върху резбата на статива. Затегнете с фиксиращия винт на статива. Стативът N не се доставя в стандартната комплектация.

Какви предпазни мерки за безопасност трябва да се спазват?

Никога не насочвайте лазерния лъч към хора или животни и никога не гледайте в лъча. Това е лазерен продукт от клас 2. Затворете веднага очите си, ако лъчът удари око.

Как да почистя лазерния нивелир?

Почистете уреда с мека влажна кърпа. Не използвайте препарати или разтворители. Редовно почиствайте зоната около отвора на лазера, за да отстраните праха.

Как да съхранявам уреда, когато не се използва?

Натиснете превключвателя F, за да заключите махалото. Съхранявайте на сухо място, далеч от екстремни температури и влага, между -20°C и +70°C.

Лазерният нивелир подходящ ли е за професионална употреба?

Не, инструментът не е предназначен за професионална употреба. Предназначен е за вътрешна непрофесионална употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1910 AA SKIL

Лазерен нивелир с 1910/1911 кръстообразен лъч /1912

УВОД

• Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии
• Измервателният уред е предназначен за използване само в затворени помещения
  • Този инструмент не е предназначен за професионална употреба
• Съхранявайте тези указания на сигурно място и при продажба/заемане на измервателния уредги предавайте заедно с него

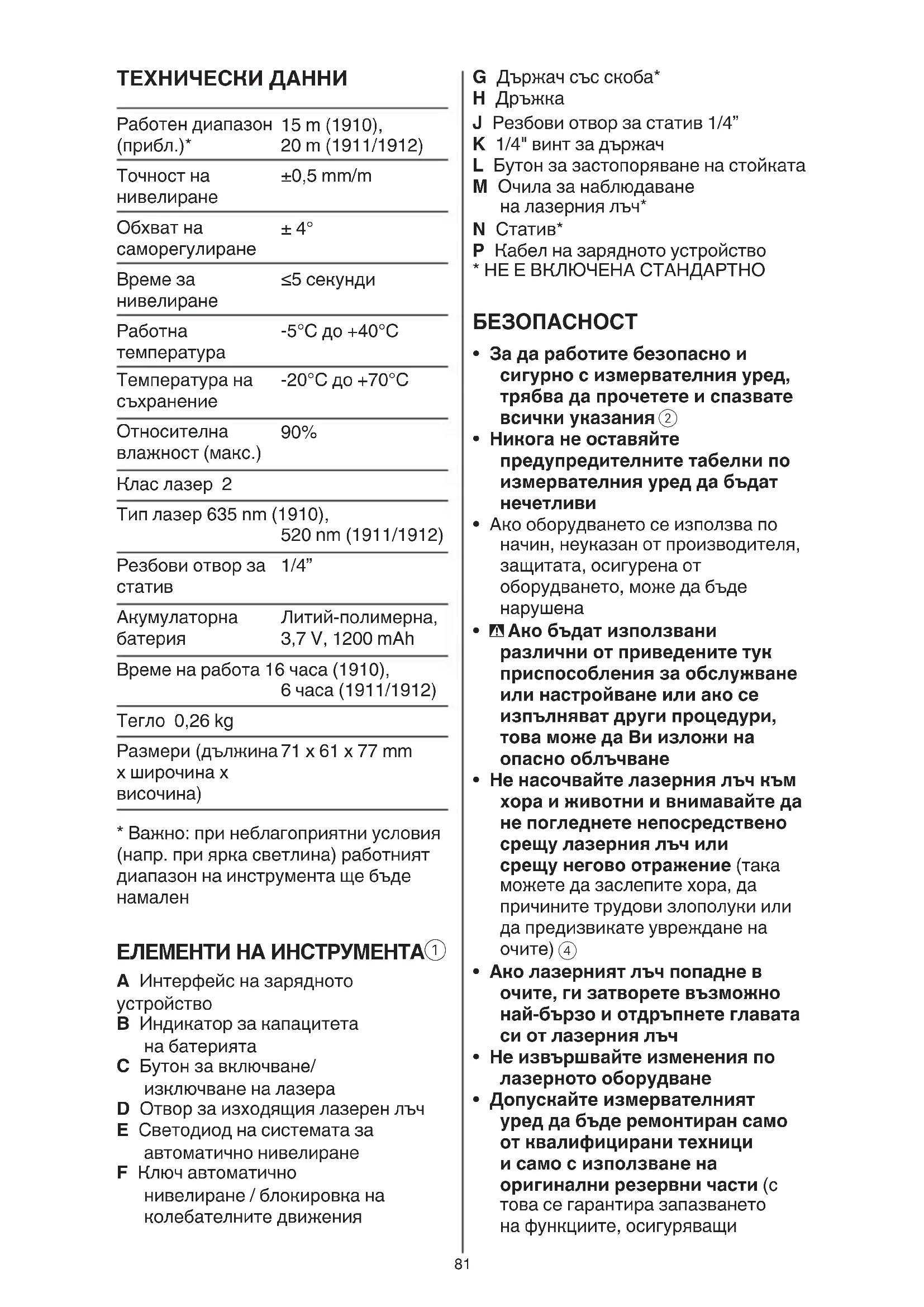

ТЕХНИЧЕСКИ ДАННИ

Работен диапазон (прибл.)*	15 m (1910),20 m (1911/1912)
Точност на нивелиране	±0,5 mm/m
Обхват на саморегулиране	±4°
Време за нивелиране	≤5 секунди
Работна температура	-5°C до +40°C
Температура на съхранение	-20°C до +70°C
Относителна влажност (макс.)	90%
Клас лазер 2
Тип лазер 635 nm (1910),520 nm (1911/1912)
Резбови отвор за статив	1/4"
Акумулаторна батерия	Литий-полимерна,3,7 V, 1200 mAh
Време на работа	16 часа (1910),6 часа (1911/1912)
Тегло 0,26 kg
Размери (дължина 71 x 61 x 77 mm x широчина x височина)

* Важно: при неблагоприятни условия (напр. при ярка светлина) работният диапазон на инструмента ще бъде намален

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА①

А Интерфейс на зарядното устройство
В Индикатор за капацитета на батерията
С Бутон за включване/ изключване на лазера
D Отвор за изходящия лазерен лъч
Е Светодиод на системата за автоматично нивелиране
F Ключ автоматично нивелиране / блокировка на колебателните движения

G Държач със скоба*

Н Дръжка

К 1/4" винт за държач

L Бутон за застопоряване на стойката

М Очила за наблюдаване на лазерния лъч*

N Статив*

Р Кабел на зарядното устройство

* НЕ Е ВКЛЮЧЕНА СТАНДАРТНО

БЕЗОПАСНОСТ

- За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и спазвате всички указания ②

- Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи

- Ако оборудването се използва по начин, неуказан от производителя, защитата, осигурена от оборудването, може да бъде нарушена

• Ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облъчване

- Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение (така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите) ④

- Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч

- Не извършвайте изменения по лазерното оборудване

- Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части (с това се гарантира запазването на функциите, осигуряващи

безопасността на измервателния уред)

• Не оставяйте деца без пряк надзор да работят с измервателния уред (могат неволно да заслепят други хора)
• Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове (в измервателния уред могат да възникнат искри, които да възпламенят праха или парите)

② Преди употреба прочетете ръководството с указания
③ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци
④ Лазерно лъчение / Не гледайте в лъча / Лазерен продукт клас 2

УПОТРЕБА

- Зареждане на акумулатора ⑤ ! идвашата в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

! прочетете и следвайте инструкциите, доставени със зарядното устройство или електрозахранването
-използвайте само зарядно устройство или електрозахранване с изходно напрежение от 5 V и изходен ток от ≥ 0,5 A
-свържете кабела на зарядното устройство Р и към зарядното устройство или електрозахранването (не е стандартно включен), и към интерфейса на зарядното устройство А
-индикаторът В мига в ЧЕРВЕНО, указайки, че батерията се зарежда и текущият капацитет на батерията позволява да

се работи с инструмента в продължение на 30 минути или по-малко

-индикаторът В мига в ЖЪЛТО, указвайки, че батерията се зарежда и текущит капацитет на батерията позволява да се работи с инструмента в продължение на повече от 30 минути
-индикаторът В мига в ЗЕЛЕНО, указайки, че батерията е заредена на повече от 90% от пълния капацитет
-индикаторът В свети в ЗЕЛЕНО непрекъснато, когато батерията е напълно заредена

- Индикатор за капацитета на батерията В①

-По време на употреба индикаторът за ниво на заряд на батерията В указва оставащия капацитет на батерията с различни цветове
-ЗЕЛЕНО указва повече от 40% от пълния капацитет
-ЖЪЛТО указва по-малко от 40% от пълния капацитет
-ЧЕРВЕНО указва, че остават само 30 минути преди автоматично изключване

• Включване/изключване ⑥

-за да включите измервателния инструмент, или натиснете бутона на лазера С, когато го използвате БЕЗ автоматично нивелиране, или плъзнете превключвателя F в позиция ⑥ а, за да отключите нивелиращия уред, когато го използвате С автоматично нивелиране
! незабавно след включване измервателният инструмент излъчва лазерен лъч от изходния отвор D
! не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние
-за да изключите измервателния инструмент, или натиснете бутона на лазера С, когато го използвате БЕЗ автоматично нивелиране, или плъзнете превключвателя F в позиция ⑥b,

за да заключите нивелиращия уред, когато го използвате С автоматично нивелиране

-не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте (други лица могат да бъдат заслепени от лазерния лъч)

-когато не използвате измервателния уред, го изключвайте, за да пестите енергия

- Работа със системата за автоматично нивелиране

-Позиционирайте измервателния инструмент върху равна, устойчива опора или го закрепете към статив N или към държача със скоба G

-плъзнете превключвателя F в позиция ⑥а

-ако функцията за автоматично нивелиране не е възможна, напр. защото повърхността, върху която стои измервателният уред, се отклонява с повече от 4° от хоризонталната равнина, линиите на лазера мигат и индикаторът Е светва в червено

-в такъв случай поставете измервателния уред хоризонтално и изчакайте автоматичното му нивелиране

-щом измервателният инструмент отново е в рамките на диапазона на самонивелиране от ± 4°, линиите на лазера светят непрекъснато и индикаторът Е се изключва

-в позиция извън диапазона на автоматично нивелиране от ±4° работата в режим с автоматично нивелиране не е възможна, тъй като не може да бъде гарантирано, че лазерните линии са под прав ъгъл една спрямо друга

-при силни вибрации или промяна на положението по време на работа уредът се нивелира автоматично отново

-след повторното нивелиране проверете позициите на хоризонталната, респ.

вертикална лазерни линии спрямо референтни точки, за да избегнете грешки

- Работа с изключена система за автоматично нивелиране

-плъзнете превключвателя F в позиция ⑥b

-натиснете бутона на лазера С, за да включите лазерния лъч

-индикаторът Е свети непрекъснато в червено в този режим

-при изключено автоматично нивелиране можете да държите измервателния уред на ръка или да го поставите на наклонена повърхност

- Работа с допълнителни маркировки върху линиите на лазера (1911)⑦

-измервателният инструмент проектира допълнителни маркировки на равни интервали върху линиите на лазера за по- добро подпомагане при окачване на картини и т.н. на стени

-ако движите инструмента извън проекционната повърхност, разстоянието и дължината на допълнителните маркировки ще се увеличат, а ще се намалят, ако движите инструмента към проекционната повърхност ⑦ а

-уверете се, че не проектирате лазерния лъч под ъгъл, в противен случай допълнителните маркировки няма да се проектират на равни интервали ⑦b

УКАЗАНИЯ ЗА РАБОТА

- Маркирайте винаги точно средата на лазерната линия

(широчината на лазерната линия се променя с разстоянието)

- Очила за наблюдаване на лазерния лъч ① (не е стандартен аксесоар)

-очилата за наблюдаване на лазерния лъч М ① филтрират околната светлина

-това прави светлината от лазера да изглежда по-ярка за очите

-не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила

(тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него)

-не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение (очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете)

- Работа с държача със скоба (не е стандартно включен) ⑧

-с държача със скоба G можете да закрепите измервателния инструмент към различни обекти с дебелина до 60 mm, като тръби или ръбове на маса -монтирайте 14 " винта К на 14 " държача за статив J в горната или долната част на инструмента ^8 а

! не затягайте измервателния уред твърде силно, в противен случай може да го повредите

-използвайте дръжката Н, за да отворите скобата и да я монтирате в желаната позиция, освобождавайки дръжката Н отново

-разхлабете въртящото се копче L ⑧b, за да регулирате позицията на инструмента и проекцията на лазерния лъч -след регулирането затегнете въртящото се копче L

- Работа със статив (не е стандартен аксесоар)

-статив N ① осигурява стабилна основа за монтиране при измерване с възможност за изместване по височина -поставете резбовия отвор J на измервателния уред върху винта с резба 1/4" и го затегнете

ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба
- Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи

- Не излагайте измервателния уред на екстремни температури или резки температурни промени (точността на измервателния уред може да се влоши)

-напр. не го оставяйте продължително време в автомобил

-оставяйте измервателният уред да се темперира, преди да го включите

- Избягвайте силни удари или изпускане на измервателния уред

-вследствие на увреждания по измервателния уред точността му може да бъде влошена -след силен удар или изпускане за проверка сравнявайте лазерните линии с известна хоризонтална или вертикална референтна линия

- Когато пренасяте измервателния уред, преместете превключвателя F (така модулът за колебателни движения, който може да бъде повреден от силни сътресения, се блокира)

- Поддържайте измервателния уред винаги чист

- Не потопявайте измервателния уред във вода или други течности

- Избърсвайте замърсяванията с мека, леко навлажнена кърпа

- Не използвайте почистващи препарати или разтворители

- Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

-занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервиз на SKIL (адресите, както и схемата за сервизно обслужване на електроинструмента,

можете да намерите на адрес www.skil.com)

- Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) -съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодательство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда -за това указва символът ③ тогава когато трябва да бъдат унищожени
