1910 AA - Lazer seviyesi SKIL - Ücretsiz kullanım kılavuzu

Ürün Türü	Lazer Seviyesi
Marka	Skil
Model	1910 AA
Kullanım Mesafesi (yaklaşık)	15 m
Tesviye Hassasiyeti	±0,5 mm/m
Otomatik Seviye Aralığı	±4°
Seviyeye Gelme Süresi	≤5 saniye
Çalışma Sıcaklığı	-5°C ila +40°C
Depolama Sıcaklığı	-20°C ila +70°C
Maks. Bağıl Nem	%90
Lazer Sınıfı	2
Lazer Türü	635 nm
Tripod Bağlantısı	1/4"
Pil	Li-polimer, 3,7 V, 1200 mAh
Kullanım Süresi	16 saat
Ağırlık	0,26 kg
Boyutlar (U x G x Y)	71 x 61 x 77 mm
Besleme	USB Şarj Cihazı 5 V, ≥0,5 A (dahil değil)
Ana Fonksiyonlar	Otomatik tesviye, yatay ve dikey çizgi projeksiyonu
Kullanım Amacı	İç mekan, profesyonel olmayan
Bakım ve Temizlik	Yumuşak ve nemli bez, solventsiz
Güvenlik	Işına bakmayın, sınıf 2 lazer ürünü
Yedek Parçalar ve Onarılabilirlik	SKIL yetkili servis merkezi tarafından onarım
Garanti	www.skil.com adresine bakın
Dahil Olmayan Aksesuarlar	Görüş gözlükleri, tripod, sıkma kelepçesi desteği

Sık sorulan sorular - 1910 AA SKIL

Skil 1910 AA lazer seviyesinin pili nasıl şarj edilir?

Şarj kablosu P'yi şarj arayüzü A'ya ve bir USB şarj cihazına (5 V, ≥0,5 A, dahil değil) bağlayın. Gösterge B ilk şarj sırasında kırmızı, ardından sarı, sonra yeşil yanıp söner. Pil tam dolduğunda sabit yeşil olur.

Pil göstergesinin rengi ne anlama geliyor?

Kullanım sırasında, B göstergesi kalan kapasiteyi gösterir: yeşil (>%40), sarı (<%40), kırmızı (otomatik kapanmadan önce 30 dakika kaldı).

Otomatik tesviye olmadan lazer seviyesi nasıl kullanılır?

Anahtarı F'yi ⑥b konumuna kaydırarak sarkaç ünitesini kilitleyin, ardından lazeri açmak için C düğmesine basın. E göstergesi kırmızı kalır. Aleti elinizde tutabilir veya bir desteğe koyabilirsiniz.

Maksimum kullanım mesafesi nedir?

1910 AA modeli için yaklaşık kullanım mesafesi 15 m'dir. Olumsuz koşullarda (parlak ışık) bu mesafe azalabilir.

Tesviye hassasiyeti nedir?

Tesviye hassasiyeti ±0,5 mm/m'dir.

Lazer seviyesi bir tripoda nasıl sabitlenir?

Aleti, tripod bağlantısı J (1/4") aracılığıyla tripod dişine vidalayın. Tripod sabitleme vidasıyla sıkın. N tripodu standart olarak verilmez.

Hangi güvenlik önlemlerine uyulmalıdır?

Lazer ışınını asla insanlara veya hayvanlara doğrultmayın ve ışına asla bakmayın. Bu bir sınıf 2 lazer ürünüdür. Işın göze çarparsa hemen gözlerinizi kapatın.

Lazer seviyesi nasıl temizlenir?

Cihazı yumuşak ve nemli bir bezle temizleyin. Deterjan veya solvent kullanmayın. Tozları gidermek için lazer açıklığı çevresini düzenli olarak temizleyin.

Kullanılmadığında cihaz nasıl saklanır?

Sarkaç ünitesini kilitlemek için anahtarı F'yi itin. Kuru bir yerde, aşırı sıcaklıklardan ve nemden uzak, -20°C ila +70°C arasında saklayın.

Lazer seviyesi profesyonel kullanıma uygun mu?

Hayır, alet profesyonel kullanım için tasarlanmamıştır. Profesyonel olmayan iç mekan kullanımı içindir.

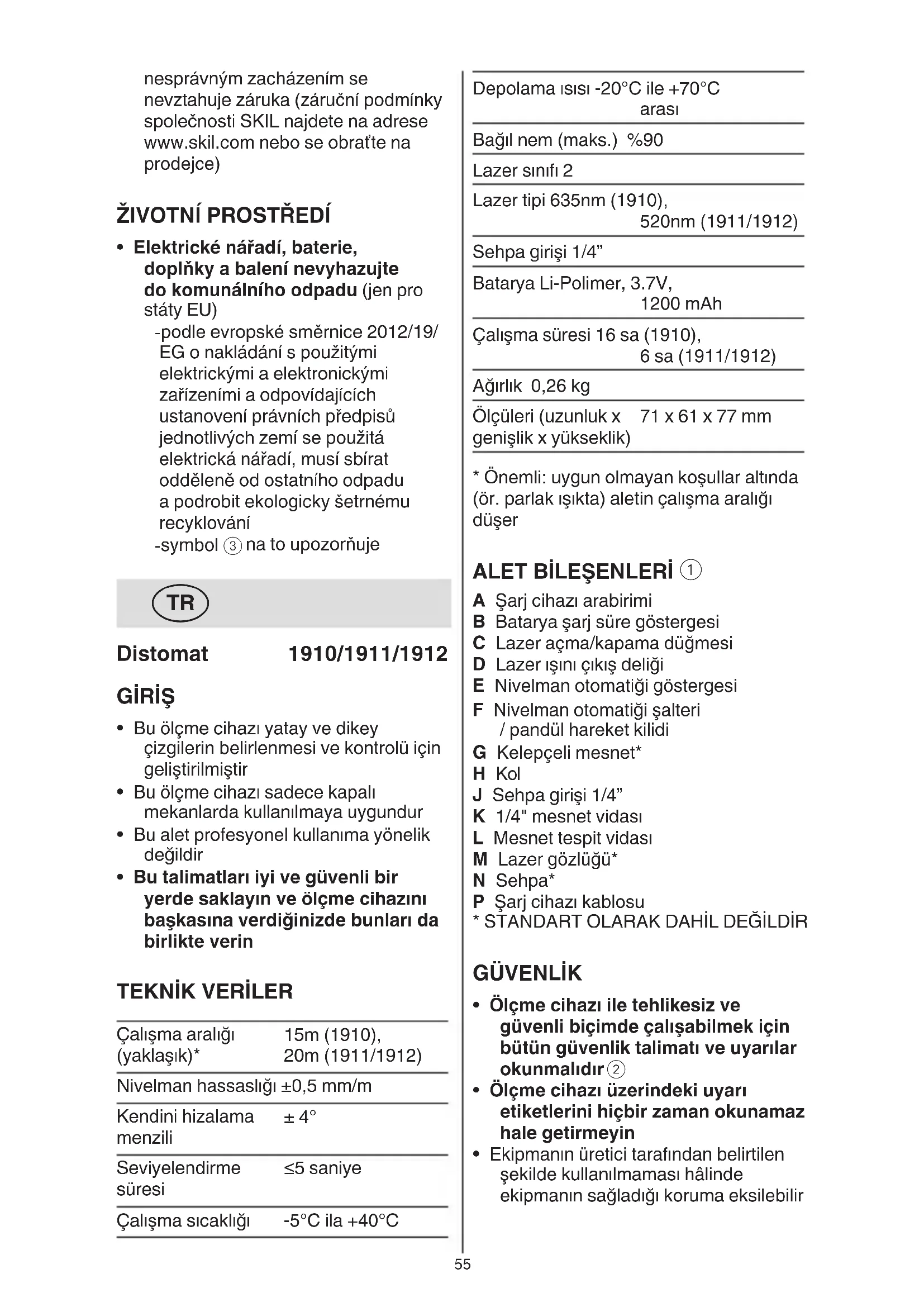

KULLANIM KILAVUZU 1910 AA SKIL

• Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir
• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

TEKNİK VERİLER

Çalışma aralığı(yaklaşık)*	15m (1910),20m (1911/1912)
Nivelman hassaslığı ± 0,5 mm/m
Kendini hizalama menzili	± 4^
Seviyelendirme süresi	≤ 5 saniye
Çalışma sıcaklığı	-5°C ila +40°C

Depolama ısisı -20°C ile +70°C arası

Bağıl nem (maks.) %90

Lazer sınıfı 2

Lazer tipi 635nm (1910), 520nm (1911/1912)

Sehpa girişi 1/4”

Batarya Li-Polimer, 3.7V, 1200 mAh

Çalışma süresi 16 sa (1910), 6 sa (1911/1912)

Ağırlık 0,26 kg

Ölçüleri (uzunluk x 71 x 61 x 77 mm genişlik x yükseklik)

* Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta) aletin çalışma aralığı düşer

ALET BİLEŞENLERİ ①

A Şarj cihazı arabirimi
B Batarya şarj süre göstergesi
C Lazer açma/kapama düğmesi
D Lazer işını çıkış deliği
E Nivelman otomatiği göstergesi
F Nivelman otomatiği şalteri / pandül hareket kilidi
G Kelepçeli mesnet*
H Kol
J Sehpa girişi 1/4"
K 1/4" mesnet vidası
L Mesnet tespit vidası
M Lazer gözlüğü*
N Sehpa*
P Şarj cihazı kablosu
* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır ②
• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin

• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir

• Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

• Lazer işinini başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) ④
• Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin
• Lazer donanımında hiçbir değişiklik yapmayın
• Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)
• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)
• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

ALET ÜZERİNDEKİ SİMGELERİN ACIKLAMASI

② Kullanmadan önce kılavuzu okuyun

③ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

④ Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü

KULLANIM

- Bataryanın şarji ⑤

! temin edilen batarya bir miktar şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için, elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin)

! şarj cihazı veya güç kaynağı ile birlikte verilen talimatları okuyun ve bunlara uyun

-sadece 5V çıkış gerilimine ve ≥0.5A çıkış akımına sahip bir şarj cihazı veya güç kaynağı kullanın
-şarj cihazı kablosunu P hem şarj cihazına ya da güç kaynağına (standart olarak dahil değildir) hem de şarj cihazı arabirimine A bağlayın
-KIRMIZI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakika ya da daha kısa bir süre çalışmasını sağlayacağını gösterir
-SARI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakikadan daha uzun süre çalışmasını sağlayacağını gösterir
-YEŞİL renkte yanıp sönen gösterge B, bataryanın tam kapasitenin %90'indan daha fazlasının şarj olduğunu gösterir
-batarya tamamen şarj edildiğinde gösterge B sürekli YEŞİL yanar

- Batarya sarj süre göstergesi B ①

-kullanım sırasında batarya şarj seviye göstergesi B, farklı renklerle kalan batarya kapasitesini gösterir
-YEŞİL renk, tam kapasitenin %40'indan fazla şarji gösterir
-SARI renk, tam kapasitenin %40'indan daha az şarji gösterir
-KIRMIZI renk, alet otomatik olarak kapanmadan önce sadece 30 dakikalık şarj kaldığını gösterir

- Açma/kapama ⑥

-ölçü aletini açmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme ünitesinin kilidini açmak için anahtarı F konumuna ⑥ a kaydırın

! açtıktan hemen sonra ölçü aleti, çıkış deliğinden D bir lazer ışını gönderir

! lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın

-ölçü aletini kapatmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme

ünitesini kilitlemek için anahtarı F konumuna ⑥b kaydırın

-açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın (lazer ışını başkalarının gözünü alabilir)

-ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın

- Nivelman otomatiği ile çalışmak -ölçü aletini düz bir yere yerleştirin, sıkıca destekleyin veya üçayağa N ya da kelepçeli mesnete G bağlayın -anahtarı F konumuna ^6 a kaydırın -otomatik düzleme fonksiyonu, ör. ölçü aletinin üzerinde durduğu yüzeyin yatay düzlemden 4°den daha fazla sapması nedeniyle kullanılamıyorsa lazer çizgisi hızlı yanıp söner ve gösterge E kırmızıya döner

-bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin

-ölçü aleti tekrar ±4°lik kendini hizalama menzili içine girdiğinde lazer çizgileri sürekli yanar ve gösterge E kapanır

-otomatik nivelman alanı ±4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir

-işletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar -hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer işinını referans noktasına göre kontrol edin

- Nivelman otomatiği olmadan çalışmak -anahtarı F konumuna ^6 b kaydırın -lazer işınınlı açmak için lazer düğmesine C basın -gösterge E bu modda sürekli kırmızı yanar -nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz

- Lazer çizgileri (1911) ⑦ üzerinde ek işaretlerle çalışma -ölçü aleti, resimleri vb. duvara asarken daha iyi yardımcı olmak için

lazer çizgileri üzerine eşit aralıklarla ek işaretler yansıtır

-aleti yansıtma yüzeyinden uzaklaştırırsanız ek işaretlerin uzaklığı ve uzunluğu artar ve aleti yansıtma yüzeyine ⑦a doğru yaklaştırdığınızda azalır

-lazer ışınıni açılı şekilde yansıtmadığınızdan emin olun, aksi takdirde ek işaretler eşit aralıklarla ⑦b yansıtılmaz

UYGULAMA ÖNERİLERİ

• İşaretleme için daima lazer çizgisinin ortasını kullanın (lazer işının genişliği uzaklığa bağlı olarak değişir)
• Lazer gözlüğü ① (standart olarak dahil değildir)

-lazer gözlüğü M① çevredeki ışıkları filtre eder

-bu, lazer ışığının daha parlak görünmesini sağlar

-lazer gözlüğünü koruyucu gözlüğü olarak kullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar)

-lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

- Kelepçeli mesnet ile çalışma (standart olarak dahil değildir) ⑧

-kelepçeli mesnet G ile ölçü aletini borular veya bir masanın kenarları gibi kalın, farklı nesnelere 60 mm takabilirsiniz
-¼” vidayı K, aletin üstünde veya altında ⑧ a bulunan ¼” üçayak montaj aparatına J monte edin

! ölçme cihazını çok fazla sıkmayın, aksi takdirde hasar görebilir

-kelepçeyi açmak için kulbu H kullanın ve kulbu H tekrar bırakarak dilediğiniz yere takın
-aletin konumunu ve lazer işını yansıtma düzlemini ayarlamak için düğmeyi L ⑧b gevşetin
-ayardan sonra düğmeyi L tekrar sıkın

- Sehpa ile çalışmak (standart olarak dahil değildir)

-sehpa N ① sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar -ölçme cihazının sehpa kovanını J sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın

BAKIM / SERVİS

• Bu alet profesyonel kullanıma yönelik değildir
• Ölçme cihazınızı nemden/islaklıktan ve doğrudan güneş ışınından koruyun
• Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir)

-örneğin cihazı uzun süre otomobil içinde bırakmayın

-büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

- Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun

-ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir
-şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin

- Ölçme cihazını başka bir yere taşımak istediğinizde şalterini F (bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir)

• Ölçme cihazını daima temiz tutun
• Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın
• Kirleri ve pislikleri nemli, temiz bir bezle silin
• Deterjan veya çözücü madde kullanmayın
• Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin
• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza

veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -sembol ③ size bunu anımsatmalıdır
