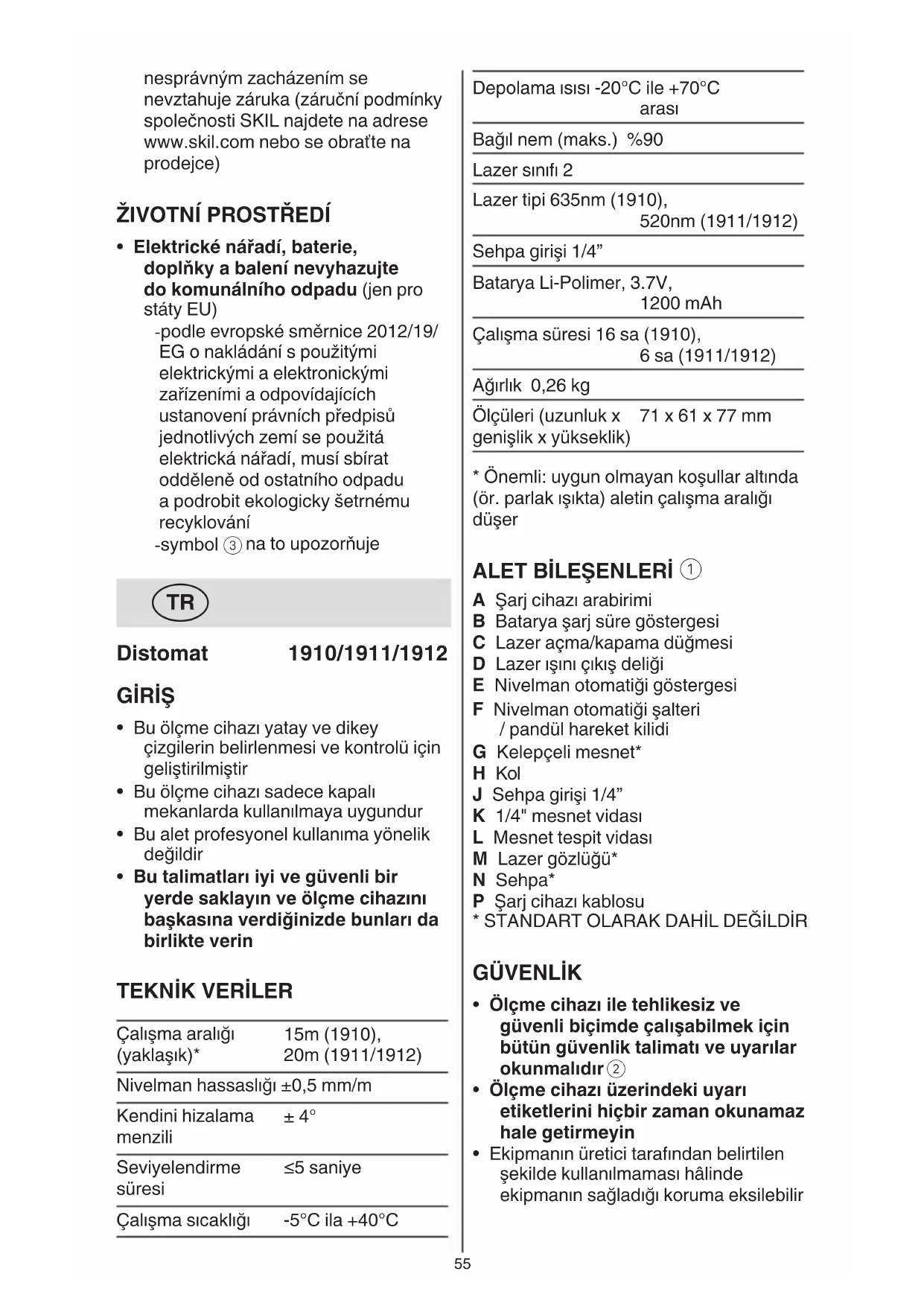

KULLANIM KILAVUZU 1912 AA SKIL

• Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir
• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

TEKNİK VERİLER

Çalışma aralığı(yaklaşık)*	15m (1910),20m (1911/1912)
Nivelman hassaslığı ± 0,5 mm/m
Kendini hizalama menzili	± 4^
Seviyelendirme süresi	≤ 5 saniye
Çalışma sıcaklığı	-5°C ila +40°C

Depolama ısisı -20°C ile +70°C arası

Bağıl nem (maks.) %90

Lazer sınıfı 2

Lazer tipi 635nm (1910), 520nm (1911/1912)

Sehpa girişi 1/4”

Batarya Li-Polimer, 3.7V, 1200 mAh

Çalışma süresi 16 sa (1910), 6 sa (1911/1912)

Ağırlık 0,26 kg

Ölçüleri (uzunluk x 71 x 61 x 77 mm genişlik x yükseklik)

* Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta) aletin çalışma aralığı düşer

ALET BİLEŞENLERİ ①

A Şarj cihazı arabirimi
B Batarya şarj süre göstergesi
C Lazer açma/kapama düğmesi
D Lazer işını çıkış deliği
E Nivelman otomatiği göstergesi
F Nivelman otomatiği şalteri / pandül hareket kilidi
G Kelepçeli mesnet*
H Kol
J Sehpa girişi 1/4"
K 1/4" mesnet vidası
L Mesnet tespit vidası
M Lazer gözlüğü*
N Sehpa*
P Şarj cihazı kablosu
* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır ②
• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin

• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir

• Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

• Lazer işinini başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) ④
• Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin
• Lazer donanımında hiçbir değişiklik yapmayın
• Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)
• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)
• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

ALET ÜZERİNDEKİ SİMGELERİN ACIKLAMASI

② Kullanmadan önce kılavuzu okuyun

③ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

④ Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü

KULLANIM

- Bataryanın şarji ⑤

! temin edilen batarya bir miktar şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için, elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin)

! şarj cihazı veya güç kaynağı ile birlikte verilen talimatları okuyun ve bunlara uyun

-sadece 5V çıkış gerilimine ve ≥0.5A çıkış akımına sahip bir şarj cihazı veya güç kaynağı kullanın
-şarj cihazı kablosunu P hem şarj cihazına ya da güç kaynağına (standart olarak dahil değildir) hem de şarj cihazı arabirimine A bağlayın
-KIRMIZI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakika ya da daha kısa bir süre çalışmasını sağlayacağını gösterir
-SARI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakikadan daha uzun süre çalışmasını sağlayacağını gösterir
-YEŞİL renkte yanıp sönen gösterge B, bataryanın tam kapasitenin %90'indan daha fazlasının şarj olduğunu gösterir
-batarya tamamen şarj edildiğinde gösterge B sürekli YEŞİL yanar

- Batarya sarj süre göstergesi B ①

-kullanım sırasında batarya şarj seviye göstergesi B, farklı renklerle kalan batarya kapasitesini gösterir
-YEŞİL renk, tam kapasitenin %40'indan fazla şarji gösterir
-SARI renk, tam kapasitenin %40'indan daha az şarji gösterir
-KIRMIZI renk, alet otomatik olarak kapanmadan önce sadece 30 dakikalık şarj kaldığını gösterir

- Açma/kapama ⑥

-ölçü aletini açmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme ünitesinin kilidini açmak için anahtarı F konumuna ⑥ a kaydırın

! açtıktan hemen sonra ölçü aleti, çıkış deliğinden D bir lazer ışını gönderir

! lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın

-ölçü aletini kapatmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme

ünitesini kilitlemek için anahtarı F konumuna ⑥b kaydırın

-açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın (lazer ışını başkalarının gözünü alabilir)

-ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın

- Nivelman otomatiği ile çalışmak -ölçü aletini düz bir yere yerleştirin, sıkıca destekleyin veya üçayağa N ya da kelepçeli mesnete G bağlayın -anahtarı F konumuna ^6 a kaydırın -otomatik düzleme fonksiyonu, ör. ölçü aletinin üzerinde durduğu yüzeyin yatay düzlemden 4°den daha fazla sapması nedeniyle kullanılamıyorsa lazer çizgisi hızlı yanıp söner ve gösterge E kırmızıya döner

-bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin

-ölçü aleti tekrar ±4°lik kendini hizalama menzili içine girdiğinde lazer çizgileri sürekli yanar ve gösterge E kapanır

-otomatik nivelman alanı ±4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir

-işletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar -hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer işinını referans noktasına göre kontrol edin

- Nivelman otomatiği olmadan çalışmak -anahtarı F konumuna ^6 b kaydırın -lazer işınınlı açmak için lazer düğmesine C basın -gösterge E bu modda sürekli kırmızı yanar -nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz

- Lazer çizgileri (1911) ⑦ üzerinde ek işaretlerle çalışma -ölçü aleti, resimleri vb. duvara asarken daha iyi yardımcı olmak için

lazer çizgileri üzerine eşit aralıklarla ek işaretler yansıtır

-aleti yansıtma yüzeyinden uzaklaştırırsanız ek işaretlerin uzaklığı ve uzunluğu artar ve aleti yansıtma yüzeyine ⑦a doğru yaklaştırdığınızda azalır

-lazer ışınıni açılı şekilde yansıtmadığınızdan emin olun, aksi takdirde ek işaretler eşit aralıklarla ⑦b yansıtılmaz

UYGULAMA ÖNERİLERİ

• İşaretleme için daima lazer çizgisinin ortasını kullanın (lazer işının genişliği uzaklığa bağlı olarak değişir)
• Lazer gözlüğü ① (standart olarak dahil değildir)

-lazer gözlüğü M① çevredeki ışıkları filtre eder

-bu, lazer ışığının daha parlak görünmesini sağlar

-lazer gözlüğünü koruyucu gözlüğü olarak kullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar)

-lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

- Kelepçeli mesnet ile çalışma (standart olarak dahil değildir) ⑧

-kelepçeli mesnet G ile ölçü aletini borular veya bir masanın kenarları gibi kalın, farklı nesnelere 60 mm takabilirsiniz
-¼” vidayı K, aletin üstünde veya altında ⑧ a bulunan ¼” üçayak montaj aparatına J monte edin

! ölçme cihazını çok fazla sıkmayın, aksi takdirde hasar görebilir

-kelepçeyi açmak için kulbu H kullanın ve kulbu H tekrar bırakarak dilediğiniz yere takın
-aletin konumunu ve lazer işını yansıtma düzlemini ayarlamak için düğmeyi L ⑧b gevşetin
-ayardan sonra düğmeyi L tekrar sıkın

- Sehpa ile çalışmak (standart olarak dahil değildir)

-sehpa N ① sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar -ölçme cihazının sehpa kovanını J sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın

BAKIM / SERVİS

• Bu alet profesyonel kullanıma yönelik değildir
• Ölçme cihazınızı nemden/islaklıktan ve doğrudan güneş ışınından koruyun
• Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir)

-örneğin cihazı uzun süre otomobil içinde bırakmayın

-büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

- Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun

-ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir
-şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin

- Ölçme cihazını başka bir yere taşımak istediğinizde şalterini F (bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir)

• Ölçme cihazını daima temiz tutun
• Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın
• Kirleri ve pislikleri nemli, temiz bir bezle silin
• Deterjan veya çözücü madde kullanmayın
• Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin
• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza

veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -sembol ③ size bunu anımsatmalıdır
