KASUTUSJUHEND 1912 AA SKIL

Ristjoonlaser 1910/1911/1912

SISSEJUHATUS

• Möõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks
• Möõteseade on ette nähtud kasutamiseks üksnes sisetingimustes
• Tööriist pole möeldud professionaalseks kasutamiseks
• Hoidke need juhised hoolikalt alles ja mõõteseadme edasiandmisel pange kaasa ka juhised

TEHNILISED ANDMED

Tööpiirkond (ligikaudne)*

15 m (1910), 20 m (1911/1912)

Nivelleer umistäpsus±0,5 mm/m

Automaatne loodimispiirkond

± 4°

Nivelleerimisaeg ≤5 s

Töötemperatuur -5°C kuni +40°C

Säilitustemperatuur -20°C kuni +70°C

Suhteline niiskus (max)

90%

Laseri klass 2

Laseri tüüp 635 nm (1910),

520 nm (1911/1912)

Tööaeg 16 tundi (1910), 6 tundi (1911/1912)

Kaal 0,26 kg

Mõõtmed (pikkus x 71 × 61 × 77 mm laius x kõrgus)
* Oluline! Ebasoodsate tingimuste puhul (nt ereda valguse käes) väheneb tööriista tööpiirkond

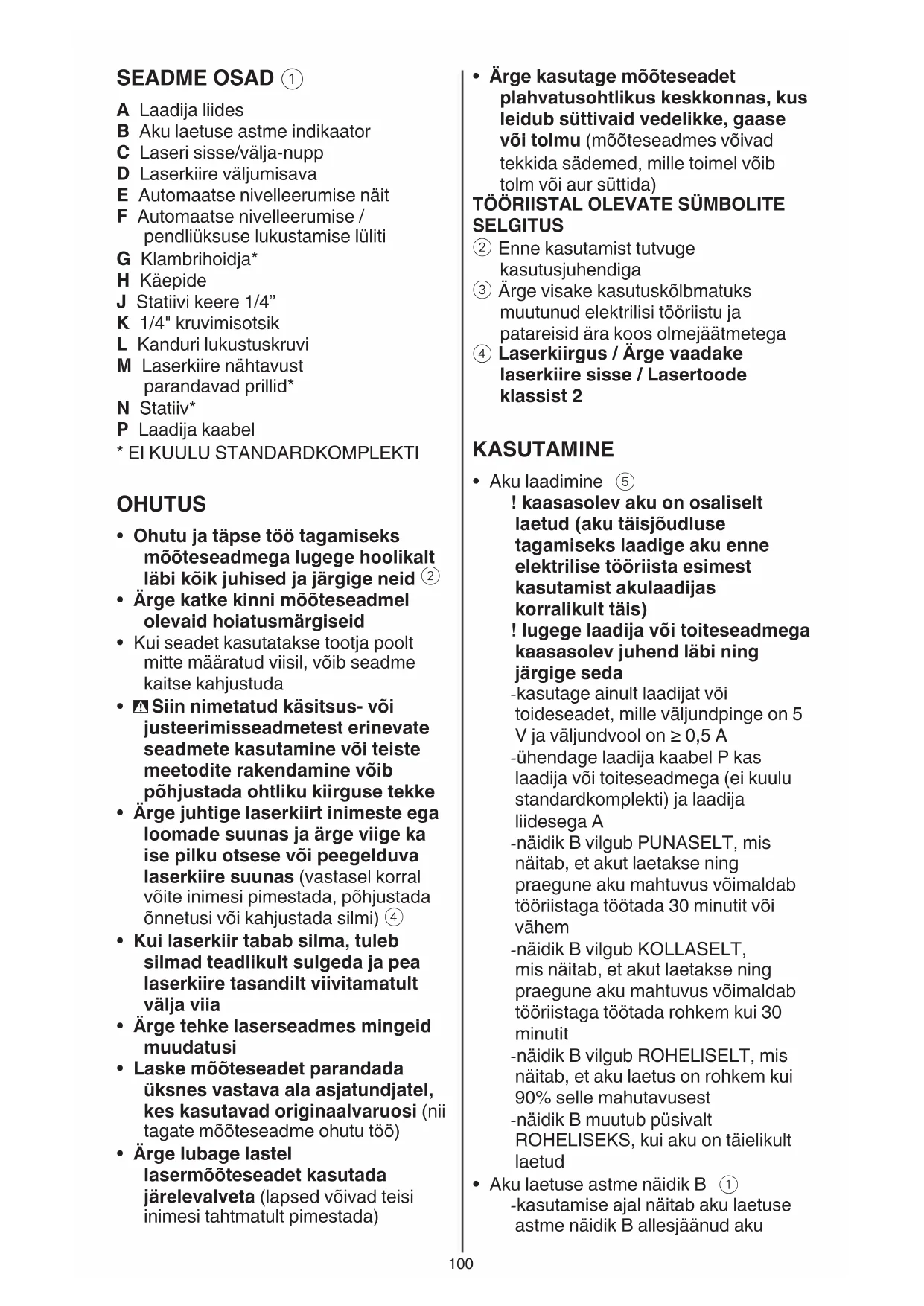

SEADME OSAD ①

A Laadija liides

B Aku laetuse astme indikaator

C Laseri sisse/välja-nupp

D Laserkiire väljumisava

E Automaatse nivelleerumise näit

F Automaatse nivelleerumise / pendliüksuse lukustamise lüliti

G Klambrihoidja*

H Käepide

M Laserkiire nähtavust parandavad prillid*

N Statiiv*

P Laadija kaabel

* EI KUULU STANDARDKOMPLEKTI

OHUTUS

- Ohutu ja täpse töö tagamiseks möõteseadmega lugege hoolikalt läbi köik juhised ja järgige neid ②

- Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid

- Kui seadet kasutatakse tootja poolt mitte määratud viisil, vöib seadme kaitse kahjustuda

- Siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke

- Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas (vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi) ④

- Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia

- Ärge tehke laserseadmes mingeid muudatusi

- Laske möõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi (nii tagate möõteseadme ohutu töö)

- Ärge lubage lastel lasermööteseadet kasutada järelevalveta (lapsed võivad teisi inimesi tahtmatult pimestada)

- Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu (mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida)

TOÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

② Enne kasutamist tutvuge kasutusjuhendiga
③ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega
④ Laserkiirgus / Ärge vaadake laserkiire sisse / Lasertoode klassist 2

KASUTAMINE

- Aku laadimine ⑤

! kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)

! lugege laadija või toiteseadmega kaasasolev juhend läbi ning järgige seda

-kasutage ainult laadijat või toideseadet, mille väljundpinge on 5 V ja väljundvool on ≥ 0,5 A
-ühendage laadija kaabel P kas laadija või toiteseadmega (ei kuulu standardkomplekti) ja laadija liidesega A
-näidik B vilgub PUNASELT, mis näitab, et akut laetakse ning praegune aku mahtuvus võimaldab tööriistaga töötada 30 minutit või vähem
-näidik B vilgub KOLLASELT, mis näitab, et akut laetakse ning praegune aku mahtuvus võimaldab tööriistaga töötada rohkem kui 30 minutit
-näidik B vilgub ROHELISELT, mis näitab, et aku laetus on rohkem kui 90% selle mahutavusest
-näidik B muutub püsivalt ROHELISEKS, kui aku on täielikult laetud

- Aku laetuse astme näidik B ①

-kasutamise ajal näitab aku laetuse astme näidik B allesjäänud aku

mahtuvust erinevates värvides

-ROHELINE näitab, et aku laeng on suurem kui 40%

-KOLLANE näitab, et aku laeng on väiksem kui 40%

-PUNANE näitab, et seade lülitab end 30 minuti pärast automaatselt välja

- Sisse/välja ⑥

-mõõteseadme sisselülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥a, et avada nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega

! Mõõteseade saadab väljumisavast D laserikiire välja kohe pärast sisselülitamist

! ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant

-mõõteseadme väljalülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥b, et sulgeda nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega

-ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja (laserkiir võib teisi inimesi pimestada)

-energia säästmiseks lülitage mööteseade välja, kui te seda ei kasuta

• Automaatne nivelleerumine

-asetage mõõteseade horisontaalsele stabiilsele alusele või kinnitage statiivile N või klambrihoidjale G

-liigutage lüliti F asendisse ⑥a

-kui automaatse nivelleerimise funktsiooni pole võimalik kasutada, näiteks kuna mõõteseadme aluspind on horisontaalpinnaga võrreldes suurema kalde all kui 4°, siis laserikiired vilguvad ning näidik E muutub punaseks

-sellisel juhul seadke möõteseade horisontaalselt ja oodake ära automaatne nivelleerumine

-kohe, kui mööteseade on uuesti

automaatses loodimispiirkonnas ± 4°, põlevad laserikiired püsivalt ning näidik E kustub

-väljaspool automaatse loodimise vahemikku ±4° ei ole automaatse loodimise kasutamine võimalik, kuna ei ole tagatud, et laserjooned kulgevad teineteise suhtes täisnurga all

-rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti

-vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes

- Töötamine ilma automaatse nivelleerumiseta

-liigutage lüliti F asendisse ⑥b

-vajutage laseri nuppu C, et lülitada laserikiired sisse

-näidik E muutub selles režiimis püsivalt punaseks

-kui automaatse nivelleerumise funktsioon on välja lülitatud, saate seadet vabalt käes hoida või kaldpinnale asetada

- Laserijoonte lisamärgistega töötamine (1911) ⑦

-mõõteseade projitseerib laserijoonte peale paremaks abistamiseks võrdsete intervallidega lisamärgised, kui riputate seintele pilte jne

-kui te liigutate tööriista projektsioonipinnast eemale, siis lisamärgiste kaugus ja pikkus suureneb, ning kui te liigutate tööriista projektsioonipinnale lähemale, siis need vähenevad ⑦a

-veenduge, et te ei projitseeriks laserikiiri nurga all, sest muidu ei projitseerita lisamärgiseid võrdsete kaugustega ⑦b

TÖÖJUHISED

- Märgistamiseks kasutage alati ainult laserjoone keskpunkti (laserjoone laius muutub kauguse muutudes)

- Laserkiire nähtavust parandavad prillid ①(ei sisaldu standardvarustuses) -laserkiire nähtavust parandavad prillid M ① elimineerivad ümbritseva valguse

-see paneb laserivalguse silmale heledamana tunduma -ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena (prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest) -ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides (laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet)

- Klambrihoidjaga(ei kuulu standardkomplekti) ⑧ töötamine -klambrihoidjaga G saate te möõteseadme kinnitada erinevatele objektidele, millel on kuni 60 mm paksus, nagu torud või laua ääred -paigaldage ¼-tolline kruvi K ¼-tollisele statiivialusele J, mis asub tööriista peal või all ⑧ a ! ärge keerake möõteseadet liiga tugevasti kinni, vastasel korral võib möõteseade kahjustada saada - kasutage käepidet H, et klamber avada, ja kinnitage see soovitud asukohta, lastes käepide H uuesti lahti - keerake nupp L ⑧ b natuke lahti, et tööriista ja laserikiire projektsiooni asukohta reguleerida - pärast reguleerimist keerake nupp L tugevamini kinni

- Töö statiiviga (ei sisaldu standardvarustuses) -statiiv N ① on stabiilne, reguleeritava körgusega alus -asetage möõteseade nii, et statiivi ühenduskoht J jääb kohakuti statiivi 1/4"-keermega ja kruvige see statiivi lukustuskruviga kinni

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Kaitske mööteseadet niiskuse ja otsese päikesekirguse eest
• Ärge hoidke mööteseadet väga kõrgetel ja väga madalatel

temperatuuridel, samuti vältige temperatuurikõikumisi (võib seadme mõõtetäpsus väheneda)

-ärge jätke seadet näiteks pikemaks ajaks autosse -laske möõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda

- Vältige mõõteseadmele avalduvaid tugevaid lõöke ja ärge laske mõõteseadmel kukkuda

-mõõteseadme kahjustused võivad mõjutada mõõtetäpsust -pärast tugevat lööki või kukkumist võrrelge laserjooni kontrollimiseks mõne kindla horisontaal- või vertikaaljoonega

• Lükake lüliti F (seeläbi lukustub pendliüksus, mis võib vastasel korral tugeva liikumise tõttu kahjustada saada)
• Hoidke mööteseade alati puhas
• Årge kastke mööteseadet vette ega teistesse vedelikesse
• Pühkige seade puhtaks niiske, pehme lapiga
• Ärge kasutage puhastusvahendeid ega lahusteid
• Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed
• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas

- toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

- Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid

ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta -seda meenutab Teile sümbol③
