1911 DA - Lasertase SKIL - Tasuta kasutusjuhend

Toote tüüp	Lasernivoo
Bränd	Skil
Mudel	1911 DA
Laseriklass	2 (IEC/EN 60825-1:2014)
Lainepikkus	520 nm (roheline)
Isetasandusulatus	±4°
Tasandustäpsus	±0,5 mm/m
Tööulatus	Kuni 20 m (soodsates tingimustes)
Tasandumisaeg	≤5 sekundit
Aku tüüp	Li-Polümeer, 3,7 V, 1200 mAh
Tööaeg	Umbes 6 tundi
Kaal	0,26 kg
Mõõtmed (P x L x K)	71 x 61 x 77 mm
Statiivikinnitus	1/4" naiskeere
Laadimisliides	USB Micro-B (5V, ≥0,5A)
Töötemperatuur	-5°C kuni +40°C
Ladustamistemperatuur	-20°C kuni +70°C
Lisafunktsioonid	Automaatne tasandamine, manuaalrežiim, täiendavad projektsioonimärgid laserjoontel
Kaasasolevad tarvikud	Laadimiskaabel (Micro-B)
Ei ole kaasas	Statiiv, klambrihoidja, laservaatlusprillid, toiteplokk
Hooldus	Puhastage niiske lapiga; ärge kasutage lahusteid
Kasutusotstarve	Siseruumides, mittekutseline kasutamine

Korduma kippuvad küsimused - 1911 DA SKIL

Kuidas ma akut laen?

Ühendage laadimiskaabel (Micro-B) laadimisliidesesse (A) ja USB-toiteallikaga (5V, ≥0,5A, ei kuulu komplekti). Aku taseme indikaator vilgub punaselt, kollaselt, seejärel roheliselt. Kui see põleb püsivalt roheliselt, on aku täis laetud.

Kuidas lasernivoo sisse lülitada?

Automaatseks tasandamiseks lükake lüliti (F) asendisse ⑥a. Manuaalrežiimi jaoks vajutage laseri sisse/välja nuppu (C). Laserkiir kiirgab kohe väljapääsuavast (D).

Mida näitab aku taseme indikaator?

Kasutamise ajal: roheline (>40% mahutavus), kollane (<40%), punane (<30 minutit jäänud). Laadimise ajal: vilkuv punane (≤30 min tööd), vilkuv kollane (>30 min), vilkuv roheline (>90%), püsiv roheline (täis).

Mis on isetasandusulatus?

Isetasandusulatus on ±4°. Kui tööriist on kallutatud sellest rohkem, hakkavad laserjooned vilkuma ja indikaator muutub punaseks. Asetage tööriist tasasele pinnale, et uuesti tasanduda.

Kas ma saan seda lasernivood kasutada õues?

Tööriist on ette nähtud ainult siseruumides kasutamiseks. Ereda päikesevalguse korral tööulatus väheneb. Ärge jätke seda niiskuse või äärmuslike temperatuuride kätte.

Kuidas lasernivood puhastada?

Pühkige pehme niiske lapiga. Ärge kasutage puhastusvahendeid ega lahusteid. Pöörake erilist tähelepanu laseri väljapääsuavale ja eemaldage kõik ebemed.

Millised tarvikud on mudeliga 1911 DA kaasas?

Kaasas on ainult laadimiskaabel (Micro-B). Statiiv, klambrihoidja ja laservaatlusprillid ei kuulu komplekti ja need tuleb osta eraldi.

Kuidas kinnitada lasernivoo statiivile?

Kasutage 1/4" statiivikinnitust (J) tööriista üla- või alaosas. Keerake statiivi 1/4" kruvi kinnitusse. Pingutage lukustuskruvi tugevalt.

Mis vahe on mudelitel 1910, 1911 ja 1912?

1910: punane laser (635 nm), tööulatus 15 m, 16 h aku. 1911: roheline laser (520 nm, <1 mW), 20 m ulatus, 6 h aku, täiendavate projektsioonimärkidega. 1912: roheline laser (520 nm, <5 mW), 20 m ulatus, 6 h aku.

Kas see lasernivoo on silmadele ohutu?

Tegemist on 2. klassi lasertootega. Ärge vaadake kiiresse ega suunake seda inimeste või loomade poole. Kui juhtusite kokkupuutesse, sulgege silmad ja pöörduge ära. Kasutage laservaatlusprille ainult parema nähtavuse tagamiseks, mitte silmakaitseks.

KASUTUSJUHEND 1911 DA SKIL

Ristjoonlaser 1910/1911/1912

SISSEJUHATUS

• Möõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks
• Möõteseade on ette nähtud kasutamiseks üksnes sisetingimustes
• Tööriist pole möeldud professionaalseks kasutamiseks
• Hoidke need juhised hoolikalt alles ja mõõteseadme edasiandmisel pange kaasa ka juhised

TEHNILISED ANDMED

Tööpiirkond (ligikaudne)*

15 m (1910), 20 m (1911/1912)

Nivelleer umistäpsus±0,5 mm/m

Automaatne loodimispiirkond

± 4°

Nivelleerimisaeg ≤5 s

Töötemperatuur -5°C kuni +40°C

Säilitustemperatuur -20°C kuni +70°C

Suhteline niiskus (max)

90%

Laseri klass 2

Laseri tüüp 635 nm (1910),

520 nm (1911/1912)

Tööaeg 16 tundi (1910), 6 tundi (1911/1912)

Kaal 0,26 kg

Mõõtmed (pikkus x 71 × 61 × 77 mm laius x kõrgus)
* Oluline! Ebasoodsate tingimuste puhul (nt ereda valguse käes) väheneb tööriista tööpiirkond

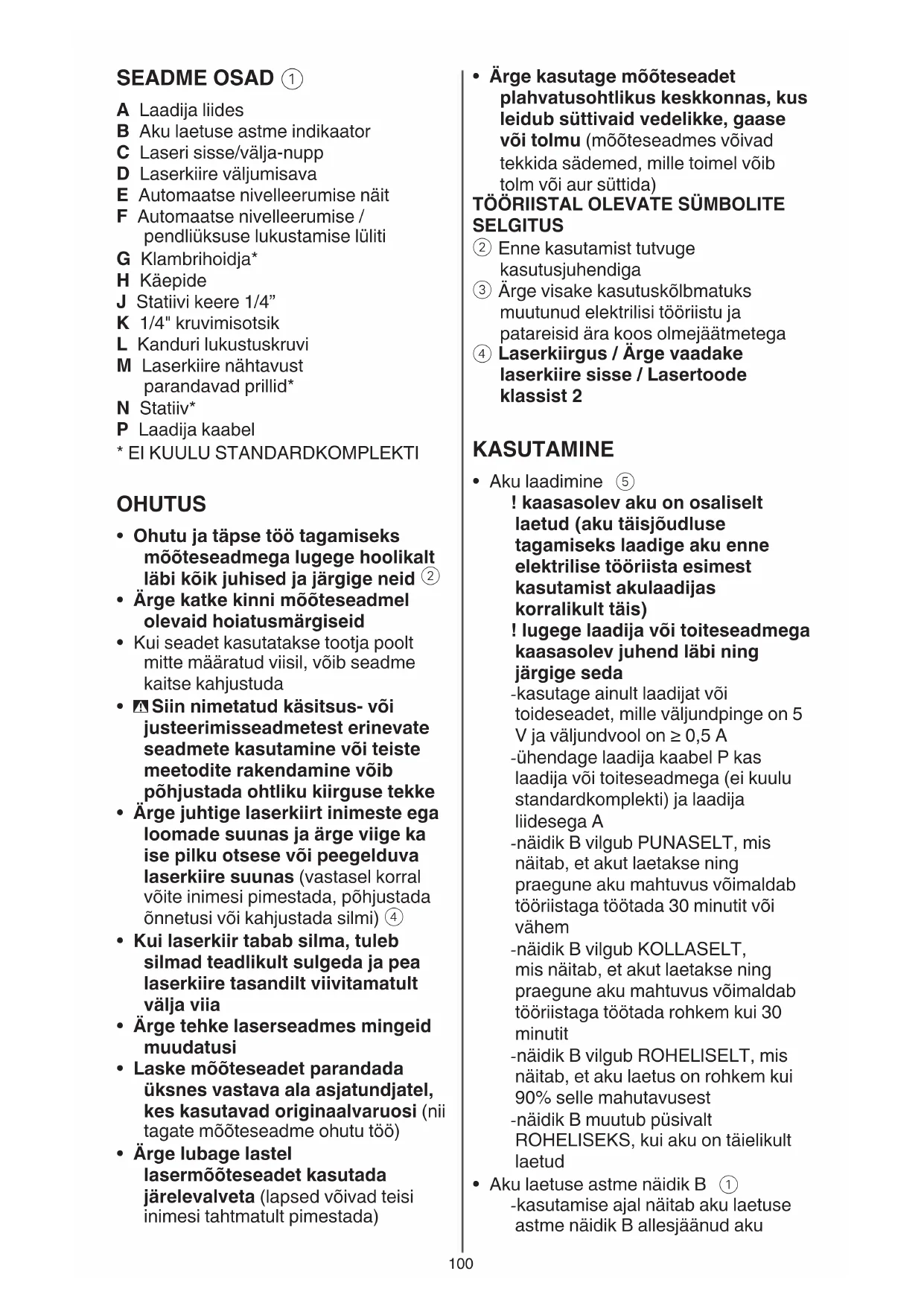

SEADME OSAD ①

A Laadija liides

B Aku laetuse astme indikaator

C Laseri sisse/välja-nupp

D Laserkiire väljumisava

E Automaatse nivelleerumise näit

F Automaatse nivelleerumise / pendliüksuse lukustamise lüliti

G Klambrihoidja*

H Käepide

M Laserkiire nähtavust parandavad prillid*

N Statiiv*

P Laadija kaabel

* EI KUULU STANDARDKOMPLEKTI

OHUTUS

- Ohutu ja täpse töö tagamiseks möõteseadmega lugege hoolikalt läbi köik juhised ja järgige neid ②

- Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid

- Kui seadet kasutatakse tootja poolt mitte määratud viisil, vöib seadme kaitse kahjustuda

- Siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke

- Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas (vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi) ④

- Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia

- Ärge tehke laserseadmes mingeid muudatusi

- Laske möõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi (nii tagate möõteseadme ohutu töö)

- Ärge lubage lastel lasermööteseadet kasutada järelevalveta (lapsed vöivad teisi inimesi tahtmatult pimestada)

- Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu (mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida)

TOÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

② Enne kasutamist tutvuge kasutusjuhendiga
③ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega
④ Laserkiirgus / Ärge vaadake laserkiire sisse / Lasertoode klassist 2

KASUTAMINE

- Aku laadimine ⑤

! kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)

! lugege laadija või toiteseadmega kaasasolev juhend läbi ning järgige seda

-kasutage ainult laadijat või toideseadet, mille väljundpinge on 5 V ja väljundvool on ≥ 0,5 A
-ühendage laadija kaabel P kas laadija või toiteseadmega (ei kuulu standardkomplekti) ja laadija liidesega A
-näidik B vilgub PUNASELT, mis näitab, et akut laetakse ning praegune aku mahtuvus võimaldab tööriistaga töötada 30 minutit või vähem
-näidik B vilgub KOLLASELT, mis näitab, et akut laetakse ning praegune aku mahtuvus võimaldab tööriistaga töötada rohkem kui 30 minutit
-näidik B vilgub ROHELISELT, mis näitab, et aku laetus on rohkem kui 90% selle mahutavusest
-näidik B muutub püsivalt ROHELISEKS, kui aku on täielikult laetud

- Aku laetuse astme näidik B ①

-kasutamise ajal näitab aku laetuse astme näidik B allesjäänud aku

mahtuvust erinevates värvides

-ROHELINE näitab, et aku laeng on suurem kui 40%

-KOLLANE näitab, et aku laeng on väiksem kui 40%

-PUNANE näitab, et seade lülitab end 30 minuti pärast automaatselt välja

- Sisse/välja ⑥

-mõõteseadme sisselülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥a, et avada nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega

! Mõõteseade saadab väljumisavast D laserikiire välja kohe pärast sisselülitamist

! ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant

-mõõteseadme väljalülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥b, et sulgeda nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega

-ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja (laserkiir võib teisi inimesi pimestada)

-energia säästmiseks lülitage mööteseade välja, kui te seda ei kasuta

• Automaatne nivelleerumine

-asetage mõõteseade horisontaalsele stabiilsele alusele või kinnitage statiivile N või klambrihoidjale G

-liigutage lüliti F asendisse ⑥a

-kui automaatse nivelleerimise funktsiooni pole võimalik kasutada, näiteks kuna mõõteseadme aluspind on horisontaalpinnaga võrreldes suurema kalde all kui 4°, siis laserikiired vilguvad ning näidik E muutub punaseks

-sellisel juhul seadke möõteseade horisontaalselt ja oodake ära automaatne nivelleerumine

-kohe, kui mööteseade on uuesti

automaatses loodimispiirkonnas ± 4°, põlevad laserikiired püsivalt ning näidik E kustub

-väljaspool automaatse loodimise vahemikku ±4° ei ole automaatse loodimise kasutamine võimalik, kuna ei ole tagatud, et laserjooned kulgevad teineteise suhtes täisnurga all

-rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti

-vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes

- Töötamine ilma automaatse nivelleerumiseta

-liigutage lüliti F asendisse ⑥b

-vajutage laseri nuppu C, et lülitada laserikiired sisse

-näidik E muutub selles režiimis püsivalt punaseks

-kui automaatse nivelleerumise funktsioon on välja lülitatud, saate seadet vabalt käes hoida või kaldpinnale asetada

- Laserijoonte lisamärgistega töötamine (1911) ⑦

-mõõteseade projitseerib laserijoonte peale paremaks abistamiseks võrdsete intervallidega lisamärgised, kui riputate seintele pilte jne

-kui te liigutate tööriista projektsioonipinnast eemale, siis lisamärgiste kaugus ja pikkus suureneb, ning kui te liigutate tööriista projektsioonipinnale lähemale, siis need vähenevad ⑦a

-veenduge, et te ei projitseeriks laserikiiri nurga all, sest muidu ei projitseerita lisamärgiseid võrdsete kaugustega ⑦b

TÖÖJUHISED

- Märgistamiseks kasutage alati ainult laserjoone keskpunkti (laserjoone laius muutub kauguse muutudes)

- Laserkiire nähtavust parandavad prillid ①(ei sisaldu standardvarustuses) -laserkiire nähtavust parandavad prillid M ① elimineerivad ümbritseva valguse

-see paneb laserivalguse silmale heledamana tunduma -ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena (prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest) -ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides (laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet)

- Klambrihoidjaga(ei kuulu standardkomplekti) ⑧ töötamine -klambrihoidjaga G saate te möõteseadme kinnitada erinevatele objektidele, millel on kuni 60 mm paksus, nagu torud või laua ääred -paigaldage ¼-tolline kruvi K ¼-tollisele statiivialusele J, mis asub tööriista peal või all ⑧ a ! ärge keerake möõteseadet liiga tugevasti kinni, vastasel korral võib möõteseade kahjustada saada - kasutage käepidet H, et klamber avada, ja kinnitage see soovitud asukohta, lastes käepide H uuesti lahti - keerake nupp L ⑧ b natuke lahti, et tööriista ja laserikiire projektsiooni asukohta reguleerida - pärast reguleerimist keerake nupp L tugevamini kinni

- Töö statiiviga (ei sisaldu standardvarustuses) -statiiv N ① on stabiilne, reguleeritava körgusega alus -asetage möõteseade nii, et statiivi ühenduskoht J jääb kohakuti statiivi 1/4"-keermega ja kruvige see statiivi lukustuskruviga kinni

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Kaitske mööteseadet niiskuse ja otsese päikesekirguse eest
• Ärge hoidke mööteseadet väga kõrgetel ja väga madalatel

temperatuuridel, samuti vältige temperatuurikõikumisi (võib seadme mõõtetäpsus väheneda)

-ärge jätke seadet näiteks pikemaks ajaks autosse -laske möõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda

- Vältige mõõteseadmele avalduvaid tugevaid lõöke ja ärge laske mõõteseadmel kukkuda

-mõõteseadme kahjustused võivad mõjutada mõõtetäpsust -pärast tugevat lööki või kukkumist võrrelge laserjooni kontrollimiseks mõne kindla horisontaal- või vertikaaljoonega

• Lükake lüliti F (seeläbi lukustub pendliüksus, mis võib vastasel korral tugeva liikumise tõttu kahjustada saada)
• Hoidke mööteseade alati puhas
• Årge kastke mööteseadet vette ega teistesse vedelikesse
• Pühkige seade puhtaks niiske, pehme lapiga
• Ärge kasutage puhastusvahendeid ega lahusteid
• Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed
• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas

- toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

- Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid

ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta -seda meenutab Teile sümbol③
