Gerätetyp	Laser-Nivelliergerät
Marke	Skil
Modell	1911 DA
Laserklasse	2 (IEC/EN 60825-1:2014)
Wellenlänge	520 nm (grün)
Selbstnivellierbereich	±4°
Nivelliergenauigkeit	±0,5 mm/m
Arbeitsbereich	Bis zu 20 m (unter günstigen Bedingungen)
Nivellierzeit	≤5 Sekunden
Akkutyp	Li-Polymer, 3,7 V, 1200 mAh
Betriebsdauer	Ca. 6 Stunden
Gewicht	0,26 kg
Abmessungen (L x B x H)	71 x 61 x 77 mm
Stativgewinde	1/4" Innengewinde
Ladeschnittstelle	USB Micro-B (5V, ≥0,5A)
Betriebstemperatur	-5°C bis +40°C
Lagertemperatur	-20°C bis +70°C
Zusatzfunktionen	Selbstnivellierung, manueller Modus, zusätzliche Projektionsmarkierungen auf den Laserlinien
Mitgeliefertes Zubehör	Ladekabel (Micro-B)
Nicht enthalten	Stativ, Klemmhalter, Laserschutzbrille, Netzteil
Wartung	Mit feuchtem Tuch reinigen; keine Lösungsmittel
Verwendungszweck	Innenbereich, nicht professionelle Nutzung

Häufig gestellte Fragen - 1911 DA SKIL

Wie lade ich den Akku?

Schließen Sie das Ladekabel (Micro-B) an die Ladeschnittstelle (A) und an ein USB-Netzteil (5V, ≥0,5A, nicht im Lieferumfang) an. Die Akkustandsanzeige blinkt rot, gelb, dann grün. Wenn sie dauerhaft grün leuchtet, ist der Akku vollständig geladen.

Wie schalte ich das Laser-Nivelliergerät ein?

Für automatische Nivellierung schieben Sie den Schalter (F) in Position ⑥a. Für manuellen Modus drücken Sie die Laser-Ein-/Aus-Taste (C). Der Laserstrahl tritt sofort aus der Austrittsöffnung (D) aus.

Was zeigt die Akkustandsanzeige an?

Während des Betriebs: grün (>40 % Kapazität), gelb (<40 %), rot (<30 Minuten verbleibend). Während des Ladens: blinkend rot (≤30 min Betrieb), blinkend gelb (>30 min), blinkend grün (>90 %), dauerhaft grün (voll).

Was ist der Selbstnivellierbereich?

Der Selbstnivellierbereich beträgt ±4°. Wenn das Werkzeug darüber hinaus geneigt wird, blinken die Laserlinien und die Anzeige wird rot. Platzieren Sie das Werkzeug auf einer ebenen Fläche, um die Nivellierung erneut zu aktivieren.

Kann ich dieses Laser-Nivelliergerät im Freien verwenden?

Das Werkzeug ist nur für den Innenbereich vorgesehen. Bei hellem Sonnenlicht verringert sich die Reichweite. Setzen Sie es keiner Feuchtigkeit oder extremen Temperaturen aus.

Wie reinige ich das Laser-Nivelliergerät?

Mit einem weichen, feuchten Tuch abwischen. Keine Reinigungsmittel oder Lösungsmittel verwenden. Achten Sie besonders auf die Austrittsöffnung des Lasers und entfernen Sie eventuelle Flusen.

Welches Zubehör ist bei der 1911 DA im Lieferumfang enthalten?

Nur das Ladekabel (Micro-B) ist im Lieferumfang enthalten. Stativ, Klemmhalter und Laserschutzbrille sind nicht enthalten und müssen separat erworben werden.

Wie montiere ich das Laser-Nivelliergerät auf einem Stativ?

Verwenden Sie das 1/4"-Stativgewinde (J) an der Ober- oder Unterseite des Werkzeugs. Schrauben Sie die 1/4"-Schraube des Stativs in das Gewinde. Ziehen Sie die Feststellschraube fest an.

Was ist der Unterschied zwischen den Modellen 1910, 1911 und 1912?

1910: roter Laser (635 nm), Arbeitsbereich 15 m, 16 h Akku. 1911: grüner Laser (520 nm, <1 mW), 20 m Reichweite, 6 h Akku, mit zusätzlichen Projektionsmarkierungen. 1912: grüner Laser (520 nm, <5 mW), 20 m Reichweite, 6 h Akku.

Ist dieses Laser-Nivelliergerät augensicher?

Es handelt sich um ein Laserprodukt der Klasse 2. Nicht in den Strahl blicken oder auf Personen oder Tiere richten. Bei versehentlicher Exposition die Augen schließen und abwenden. Verwenden Sie Laserschutzbrillen nur zur besseren Sichtbarkeit, nicht als Augenschutz.

BEDIENUNGSANLEITUNG 1911 DA SKIL

Kreuzlinienlaser 1910/1911

/1912

EINLEITUNG

• Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien
• Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des Messwerkzeugs mit

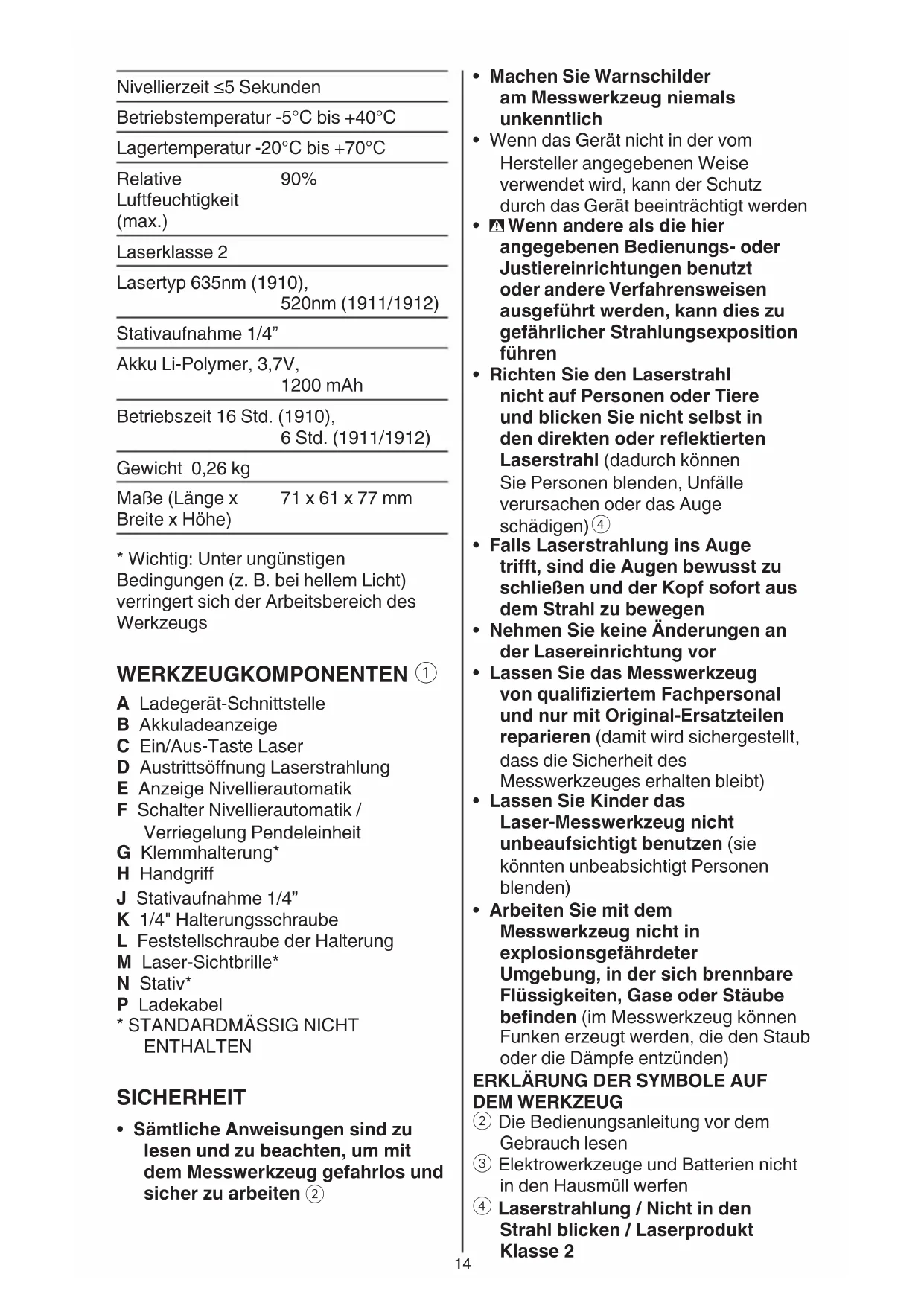

TECHNISCHE DATEN

Arbeitsbereich (ca.)*15m (1910), 20m (1911/1912)

Nivellier genauigkeit ±0,5 mm/m

Selbstnivellier- ± 4° bereich

Nivellierzeit ≤5 Sekunden
Betriebstemperatur -5°C bis +40°C
Lagertemperatur -20°C bis +70°C
Relative Luftfeuchtigkeit (max.)	90%
Laserklasse 2
Lasertyp 635nm (1910), 520nm (1911/1912)
Stativaufnahme 1/4"
Akku Li-Polymer, 3,7V, 1200 mAh
Betriebszeit 16 Std. (1910), 6 Std. (1911/1912)
Gewicht 0,26 kg
Maße (Länge x Breite x Höhe)	71 x 61 x 77 mm

* Wichtig: Unter ungünstigen Bedingungen (z. B. bei hellem Licht) verringert sich der Arbeitsbereich des Werkzeugs

WERKZEUGKOMPONENTEN ①

A Ladegerät-Schnittstelle
B Akkuladeanzeige
C Ein/Aus-Taste Laser
D Austrittsöffnung Laserstrahlung
E Anzeige Nivellierautomatik
F Schalter Nivellierautomatik / Verriegelung Pendeleinheit
G Klemmhalterung*
H Handgriff
J Stativaufnahme 1/4"
K 1/4" Halterungsschraube
L Feststellschraube der Halterung
M Laser-Sichtbrille*
N Stativ*
P Ladekabel
* STANDARDMÄSSIG NICHT ENTHALTEN

SICHERHEIT

- Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten ②

• Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich
• Wenn das Gerät nicht in der vom Hersteller angegebenen Weise verwendet wird, kann der Schutz durch das Gerät beeinträchtigt werden

- Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen

- Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl (dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen) ④

- Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen

- Nehmen Sie keine Änderungen an der Lasereinrichtung vor

- Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren (damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt)

- Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen (sie könnten unbeabsichtigt Personen blenden)

- Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden (im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden)

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG

② Die Bedienungsanleitung vor dem Gebrauch lesen
③ Elektrowerkzeuge und Batterien nicht in den Hausmüll werfen
④ Laserstrahlung / Nicht in den Strahl blicken / Laserprodukt Klasse 2

BEDIENUNG

• Aufladen des Akkus ⑤

! Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)

! Lesen und befolgen Sie die mit dem Ladegerät gelieferten Anweisungen

-Verwenden Sie nur ein Ladegerät oder Netzteil mit einer Ausgangsspannung von 5 V und einem Ausgangsstrom von ≥0,5 A

-Ladekabel P mit Ladegerät oder Netzteil (nicht im Lieferumfang enthalten) und Ladegerät-Schnittstelle A

-Anzeige B blinkt ROT, um anzuzeigen, dass die Batterie geladen wird und die aktuelle Batteriekapazität eine Betriebsdauer von 30 Minuten oder weniger ermöglicht

-Anzeige B blinkt GELB und zeigt damit an, dass die Batterie geladen wird und die aktuelle Batteriekapazität eine Betriebsdauer von mehr als 30 Minuten ermöglicht

-Anzeige B blinkt GRÜN und zeigt damit an, dass die Batterie mehr als 90 % der vollen Kapazität geladen ist

-Anzeige B leuchtet dauerhaft GRÜN und zeigt damit an, dass die Batterie vollständig geladen ist

- Akkuladeanzeige B ①

-Während des Betriebs zeigt die Batteriestandsanzeige B die verbleibende Batteriekapazität mit verschiedenen Farben an

-GRÜN zeigt mehr als 40 % der vollen Kapazität an

-GELB zeigt weniger als 40 % der vollen Kapazität an

-ROT zeigt an, dass nur noch 30 Minuten bis zum automatischen Ausschalten verbleiben

- Ein-/Aus-Schalten ⑥

-Um das Messgerät einzuschalten, drücken Sie entweder die Lasertaste C, wenn Sie es

OHNE automatische Nivellierung verwenden, oder schieben Sie den Schalter F in die Position ⑥a, um die Nivelliereinheit zu entriegeln, wenn Sie es MIT automatischer Nivellierung verwenden

! Sofort nach dem Einschalten sendet das Messgerät einen Laserstrahl aus der Austrittsöffnung D

! richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung

-Um das Messgerät auszuschalten, drücken Sie entweder die Lasertaste C, wenn Sie es OHNE automatische Nivellierung verwenden, oder schieben Sie den Schalter F in die Position ⑥b, um die Nivelliereinheit zu verriegeln, wenn Sie es MIT automatischer Nivellierung verwenden

-lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab (andere Personen könnten vom Laserstrahl geblendet werden)

-wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen

• Arbeiten mit Nivellierautomatik

-das Messgerät auf einer ebenen, festen Unterlage positionieren oder am Stativ N oder am Klemmhalter G befestigen

-Schiebeschalter F auf Position ⑥a stellen

-Wenn die automatische Nivellierung nicht möglich ist, z. B. weil die Fläche, auf der das Messgerät steht, um mehr als 4° von der horizontalen Ebene abweicht, blinken die Laserlinien und die Anzeige E wird rot

-stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab

-Sobald sich das Messgerät wieder im Selbstnivellierbereich von ±4^ befindet, leuchten die Laserlinien kontinuierlich auf und die Anzeige E erlischt

-außerhalb des

Selbstnivellierbereiches von ±4^ ist das Arbeiten mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen

-bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert

-überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden

• Arbeiten ohne Nivellierautomatik -Schiebeschalter F auf Position ⑥b stellen
  -Drücken Sie auf die Lasertaste C, um den Laserstrahl einzuschalten
  -Die Anzeige E leuchtet in diesem Modus dauerhaft rot
  -bei abgeschalteter Nivellierautomatik können Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen

• Arbeit mit weiteren Markierungen auf den Laserlinien (1911) ⑦

-das Messwerkzeug projiziert in gleichmäßigen Abständen zur besseren Unterstützung beim Aufhängen von Bildern usw. an Wände zusätzliche Markierungen auf die Laserlinien
-wenn Sie das Werkzeug von der Projektionsfläche wegbewegen, vergrößert sich der Abstand und die Länge der zusätzlichen Markierungen und er verringert sich, wenn Sie das Werkzeug in Richtung Projektionsfläche bewegen ⑦a
-achten Sie darauf, dass Sie den Laserstrahl nicht unter einem Winkel projizieren, da die zusätzlichen Markierungen ansonsten nicht in gleichen Abständen projiziert werden ⑦b

ANWENDUNGSHINWEISE

- Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren (die

Breite der Laserlinie ändert sich mit der Entfernung)

- Laser-Sichtbrille ① (nicht standartmäßig enthalten)

-Laser-Sichtbrille M ① filtert das Umgebungslicht aus

-Dadurch erscheint das Licht des Lasers heller für die Augen

-verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille (die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung)

-verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr (die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung)

- Arbeiten mit der Klemmhalterung (nicht im Standard enthalten) ⑧

-mit der Klemmhalterung G können Sie das Messgerät an verschiedenen Objekten 60 mm wie an Rohren oder Kanten eines Tisches befestigen

-montieren Sie die 1/4"-Schraube K an die 1/4"-Stativhalterung J oben oder unten am Gerät ⑧a

! drehen Sie das Messwerkzeug nicht zu fest an, es kann sonst beschädigt werden

-öffnen Sie die Klemme mit dem Handgriff H, um sie an der gewünschten Stelle zu befestigen und lösen Sie den Handgriff H dann wieder

-lösen Sie den Knauf L ⑧b, um die Position des Geräts und die Projektion des Laserstrahls einzustellen

-den KnaufL nach der Einstellung wieder anziehen

- Arbeiten mit dem Stativ (nicht standartmäßig enthalten)

-Stativ N① bietet eine stabile, höheneinstellbare Messunterlage
-setzen Sie das Messwerkzeug mit der Stativaufnahme J auf das 1/4"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung
• Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus (die Präzision des Messwerkzeugs kann beeinträchtigt werden)

-lassen Sie es z.B. nicht längere Zeit im Auto liegen

-lassen Sie das Messwerkzeug erst austemperieren, bevor Sie es in Betrieb nehmen

- Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs

-durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden -vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie

• Schieben Sie den Schalter F (damit wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann)
• Halten Sie das Messwerkzeug stets sauber
  • Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten
• Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab
• Verwenden Sie keine Reinigungs- oder Lösemittel
• Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln
• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen -das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des

Werkzeuges finden Sie unter www.skil.com)

- Beachten Sie, dass ein falscher oder unsachgemäßer Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder fragen Sie Ihren Händler)

UMWELT

- Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

-gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden -hieran soll Sie Symbol ③ erinnern

- Batteriindikator B ①
