MANUAL DE UTILIZADOR 1911 DA SKIL

Laser de linhas cruzadas 1910/1911/1912 INTRODUÇÃO

• O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais

• O instrumento de medição é exclusivamente apropriado para o funcionamento em locais fechados

• Esta ferramenta não se destina a utilização prossional

• Guarde bem estas instruções e forneça-as no momento da transmissão do instrumento de medição

• -Se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação

• Não direcione o feixe de orientação a laser para pessoas ou animais e não olhe diretamente ou para o reexo do mesmo (isso pode provocar encandeamento, causar acidentes ou danos oculares)

• Caso a radiação laser atinja o olho, feche propositadamente os olhos e desvie imediatamente a cabeça do feixe

• Não faça alterações ao dispositivo a laser

• Só permita que o seu instrumento de medição seja consertado por pessoal especializado e qualicado e só com peças de reposição originais (desta forma é assegurada a segurança do instrumento de medição)

• Não permita que crianças utilizem o instrumento de medição a laser sem supervisão (elas poderão cegar outras pessoas sem querer)

• Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases u pós inamáveis (no instrumento de medição podem ser produzidas faíscas, que podem inamar pós ou vapores)

EXPLICAÇÃO DOS SÍMBOLOS DA

Leia o manual de instruções antes de utilizar o equipamento

Não deite ferramentas eléctricas e pilhas no lixo doméstico

Radiações laser / Não olhar directamente para o feixe / Produto laser da classe 2 MANUSEAMENTO

! a bateria fornecida tem apenas carga parcial (para assegurar a capacidade total da bateria, carregue completamente a bateria no carregador antes de Tipo de laser 635 nm (1910), 520 nm (1911/1912) Alojamento do tripé 1/4” Bateria Lítio-Polímero, 3,7 V, 1200 mAh Tempo de funcionamento 16 h (1910), 6 h (1911/1912) Peso 0,26 kg Dimensões (comprimento x largura x altura) 71 x 61 x 77 mm

• Importante: em condições desfavoráveis (por exemplo, com luminosidade elevada) o alcance de trabalho da ferramenta será reduzido

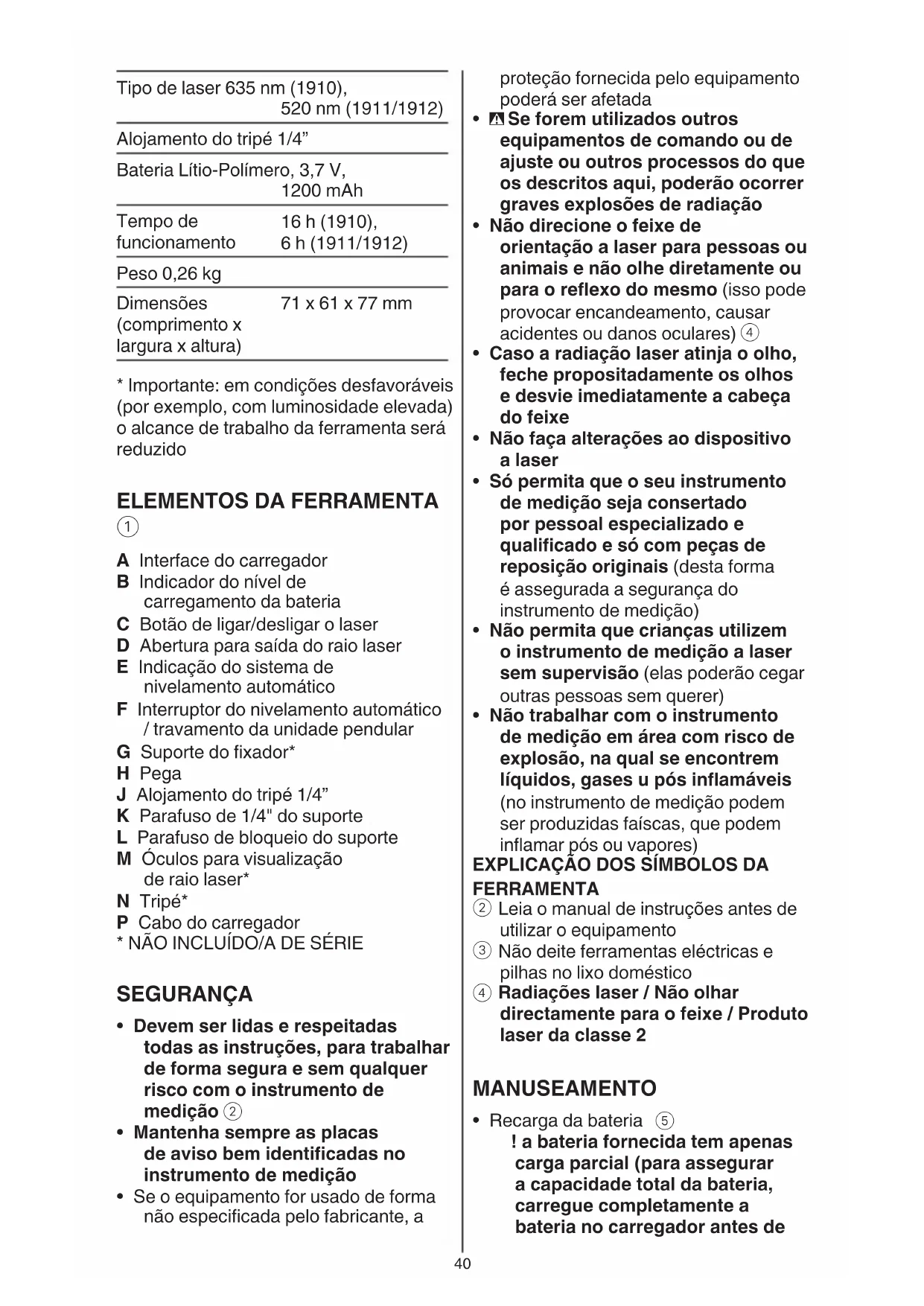

A Interface do carregador B Indicador do nível de carregamento da bateria C Botão de ligar/desligar o laser D Abertura para saída do raio laser E Indicação do sistema de nivelamento automático F Interruptor do nivelamento automático / travamento da unidade pendular G Suporte do xador* H Pega J Alojamento do tripé 1/4” K Parafuso de 1/4" do suporte L Parafuso de bloqueio do suporte M Óculos para visualização de raio laser* N Tripé* P Cabo do carregador

• NÃO INCLUÍDO/A DE SÉRIE SEGURANÇA

• Devem ser lidas e respeitadas todas as instruções, para trabalhar de forma segura e sem qualquer risco com o instrumento de medição

• Mantenha sempre as placas de aviso bem identicadas no instrumento de medição

• Se o equipamento for usado de forma não especicada pelo fabricante, a41 ! não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser, nem mesmo a partir de maiores distâncias - para desligar a ferramenta de medição, pressione o botão do laser C quando a estiver a usar SEM auto-nivelamento, ou deslize o interruptor F para a posição

b para bloquear a unidade de nivelamento quando a estiver a usar COM auto-nivelamento - não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização (outras pessoas poderiam ser cegadas pelo raio laser) - se o instrumento de medição não for utilizado, desligue-o para poupar energia

• Trabalhar com o nivelamento automático - coloque a ferramenta de medição sobre um suporte rme e nivelado ou prenda-o num tripé N ou no suporte do xador G - deslize o interruptor F para a posição

- se a função de auto-nivelamento não for possível, por ex. porque a superfície em que se encontra a ferramenta de medição tem um desvio de mais de 4° em relação ao plano horizontal, as linhas laser piscam e o indicador E acende a vermelho - nesse caso, coloque o instrumento de medição na horizontal e aguarde o auto-nivelamento - assim que a ferramenta de medição estiver outra vez no alcance de auto-nivelamento de ±4°, as linhas laser acendem-se de forma contínua e o indicador E apaga-se - fora da faixa de nivelamento automático de ±4° não é possível trabalhar com o nivelamento automático, caso contrário não pode ser assegurado que as linhas de laser percorram com ângulo reto entre si - o instrumento de medição é automaticamente renivelado se usar a sua ferramenta elétrica pela primeira vez) ! leia e siga as instruções fornecidas com o carregador ou fonte de alimentação - utilize apenas um carregador ou uma fonte de alimentação que tenha uma tensão de saída de 5 V e uma corrente de saída de 0,5 A - ligue o cabo do carregador P ao carregador ou fonte de alimentação (não incluído de série) e à interface do carregador A - o indicador B pisca a VERMELHO indicando que a bateria está a ser carregada e que a capacidade de bateria atual permite que a ferramenta seja operada durante 30 minutos ou menos - o indicador B pisca a AMARELO indicando que a bateria está a ser carregada e que a capacidade de bateria atual permite que a ferramenta seja operada durante mais de 30 minutos - o indicador B pisca a VERDE indicando que a bateria está carregada com mais de 90% da sua capacidade total - o indicador B acende-se a VERDE para indicar que a bateria está completamente carregada

• Indicador de nível da bateria B

- durante a utilização o indicador de nível da bateria B indica a capacidade restante da bateria com cores diferentes - VERDE indica mais de 40% da capacidade total - AMARELO indica mais de 40% da capacidade total - VERMELHO indica apenas 30 minutos restantes antes de encerramento automático

- para ligar a ferramenta de medição, pressione o botão do laser C quando a estiver a usar SEM auto-nivelamento, ou deslize o interruptor F para a posição

para desbloquear a unidade de nivelamento quando a estiver a usar COM auto-nivelamento ! imediatamente depois de ligar, a ferramenta de medição envia um raio laser da abertura de saída D42 de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto não protegem contra radiação laser) - não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário (óculos de visualização de raio laser não oferecem uma completa proteção UV e reduzem a percepção de cores)

• A trabalhar com o suporte de xador (não incluído de série)

- com suporte de xador G pode prender a ferramenta de medição a diferentes objetos com uma espessura de até 60 mm como, por exemplo, tubos ou extremidades de uma mesa - monte o parafuso de ¼” K ao suporte de tripé de ¼” J no topo ou no fundo da ferramenta

! não rode excessivamente o instrumento de medição, caso contrário este pode car danicado - utilize a pega H para abrir o xador e monte-o na localização pretendida libertando a pega outra vez H - desaperte o botão L

b para ajustar a posição da ferramenta e a projeção do raio laser - após o ajuste, aperte o botão L

• Trabalhar com o tripé (não incluído de série) - o tripé N

é um suporte de medição estável e com altura regulável - colocar o instrumento de medição com alojamento do tripé J sobre a rosca de 1/4” do tripé e atarraxar com o parafuso de xação do tripé

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Proteger a ferramenta de medição contra humidade ou insolação direta

• Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura (é possível que a precisão do instrumento de medição seja ocorrerem abalos ou mudanças de posição durante o funcionamento - após um renivelamento, deverá se controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros

• Trabalhos sem nivelamento automático - deslize o interruptor F para a posição

- pressione o botão de laser C para ligar o raio laser - o indicador E acende-se a vermelho de forma contínua neste modo - com o nivelamento automático desligado, é possível segurar o instrumento de medição nas mãos ou colocá-lo sobre uma superfície inclinada

• A trabalhar com marcas adicionais nas linhas laser (1911)

- a ferramenta de medição projeta marcas adicionais a intervalos iguais nas linhas laser para uma melhor assistência ao pendurar quadros, etc. nas paredes - se movimentar a ferramenta para longe da superfície de projeção, a distância e o comprimento das marcas adicionais irá aumentar, e diminuir se movimentar a ferramenta em direção à superfície de projeção

- certique-se de que não projeta o raio laser sob um ângulo, caso contrário as marcas adicionais não serão projetadas a intervalos iguais

CONSELHOS DE APLICAÇÃO

• Para marcar, só deve ser utilizado o centro da linha de laser (a largura da linha de laser se modica com a distância)

• Óculos para visualização de raio laser

(não incluídos de série) - os óculos de visualização de raio laser M

ltram a luz ambiente - isto faz a luz do laser parecer mais luminosa para os olhos - não utilizar óculos de visualização do feixe de laser como óculos de proteção (óculos43 AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las

• Evitar que o instrumento de medição sofra fortes golpes ou quedas - danos no instrumento de medição podem prejudicar a sua exatidão - após impactos fortes ou quedas deverá controlar as linhas de laser, comparando-as com uma linha de referência conhecida, seja ela vertical ou horizontal

• Empurrar o interruptor F (assim a unidade pendular é bloqueada, caso contrário ela poderia ser danicada devido a fortes movimentos)

• Manter o instrumento de medição sempre limpo

• Não mergulhar o instrumento de medição na água nem em outros líquidos

• Limpar sujidades com um pano húmido e macio

• Não utilizar detergentes nem solventes

• Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verique que não haja pêlos

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

• Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto da ferramenta estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor)44
