Tipo di prodotto	Livella laser
Marca	Skil
Modello	1911 DA
Classe laser	2 (IEC/EN 60825-1:2014)
Lunghezza d'onda	520 nm (verde)
Intervallo di autolivellamento	±4°
Precisione di livellamento	±0.5 mm/m
Portata di lavoro	Fino a 20 m (in condizioni favorevoli)
Tempo di livellamento	≤5 secondi
Tipo di batteria	Li-Polimero, 3,7 V, 1200 mAh
Autonomia	Circa 6 ore
Peso	0,26 kg
Dimensioni (L x W x H)	71 x 61 x 77 mm
Attacco per treppiede	Filettatura femmina 1/4"
Interfaccia di ricarica	USB Micro-B (5V, ≥0.5A)
Temperatura di esercizio	Da -5°C a +40°C
Temperatura di conservazione	Da -20°C a +70°C
Caratteristiche aggiuntive	Autolivellamento, modalità manuale, segni di proiezione aggiuntivi sulle linee laser
Accessori inclusi	Cavo di ricarica (Micro-B)
Non inclusi	Treppiede, supporto a morsetto, occhiali per visione laser, alimentatore
Manutenzione	Pulire con un panno umido; senza solventi
Uso previsto	Uso interno, non professionale

Domande frequenti - 1911 DA SKIL

Come si carica la batteria?

Collegare il cavo di ricarica (Micro-B) all'interfaccia di ricarica (A) e a un alimentatore USB (5V, ≥0,5A, non incluso). L'indicatore del livello della batteria lampeggia rosso, giallo, poi verde. Quando è verde fisso, è completamente carica.

Come si accende la livella laser?

Per il livellamento automatico, spostare l'interruttore (F) sulla posizione ⑥a. Per la modalità manuale, premere il pulsante di accensione/spegnimento del laser (C). Il raggio laser verrà emesso immediatamente dall'apertura di uscita (D).

Cosa indica l'indicatore del livello della batteria?

Durante l'uso: verde (>40% di capacità), giallo (<40%), rosso (<30 minuti rimanenti). Durante la ricarica: lampeggiante rosso (≤30 min di funzionamento), lampeggiante giallo (>30 min), lampeggiante verde (>90%), verde fisso (pieno).

Qual è l'intervallo di autolivellamento?

L'intervallo di autolivellamento è ±4°. Se l'utensile viene inclinato oltre questo valore, le linee laser lampeggiano e l'indicatore diventa rosso. Posizionare l'utensile su una superficie piana per riattivare il livellamento.

Posso usare questa livella laser all'esterno?

L'utensile è destinato esclusivamente all'uso interno. In piena luce solare, la portata di lavoro è ridotta. Non esporre a umidità o temperature estreme.

Come si pulisce la livella laser?

Pulire con un panno morbido e umido. Non utilizzare detergenti o solventi. Prestare particolare attenzione all'apertura di uscita del laser e rimuovere eventuali pelucchi.

Quali accessori sono inclusi con il 1911 DA?

È incluso solo il cavo di ricarica (Micro-B). Treppiede, supporto a morsetto e occhiali per visione laser non sono inclusi e devono essere acquistati separatamente.

Come si monta la livella laser su un treppiede?

Utilizzare l'attacco per treppiede da 1/4" (J) sulla parte superiore o inferiore dell'utensile. Avvitare la vite da 1/4" del treppiede nell'attacco. Serrare saldamente la vite di bloccaggio.

Qual è la differenza tra i modelli 1910, 1911 e 1912?

1910: laser rosso (635 nm), portata 15 m, batteria 16 h. 1911: laser verde (520 nm, <1 mW), portata 20 m, batteria 6 h, con segni di proiezione aggiuntivi. 1912: laser verde (520 nm, <5 mW), portata 20 m, batteria 6 h.

Questa livella laser è sicura per gli occhi?

È un prodotto laser di Classe 2. Non guardare direttamente il raggio né puntarlo verso persone o animali. In caso di esposizione accidentale, chiudere gli occhi e girarsi. Utilizzare occhiali per visione laser solo per una migliore visibilità, non come protezione oculare.

MANUALE UTENTE 1911 DA SKIL

Livella laser 1910/1911/1912 multifunzione

INTRODUZIONE

• Lo strumento di misura è adatto per rilevare e verificare linee orizzontali e verticali
• Lo strumento di misura è adatto per il funzionamento esclusivamente in luoghi chiusi
• Questo utensile non è inteso per un uso professionale
• Conservare con cura le presenti istruzioni e consegnarle insieme allo strumento di misura in caso di cessione a terzi

* Importante: in condizioni sfavorevoli (per es. luce forte) il campo di funzionamento risulta ridotto
DATI TECNICI

Campo di funzionamento (ca.)*20m (1911/1912)
Precisione di livellamento	±0,5 mm/m
Portata di livellazione automatica	±4°
Tempo di livellamento	≤5 secondi
Temperatura di impiego	-5°C a +40°C
Temperatura di stoccaggio	-20°C a +70°C

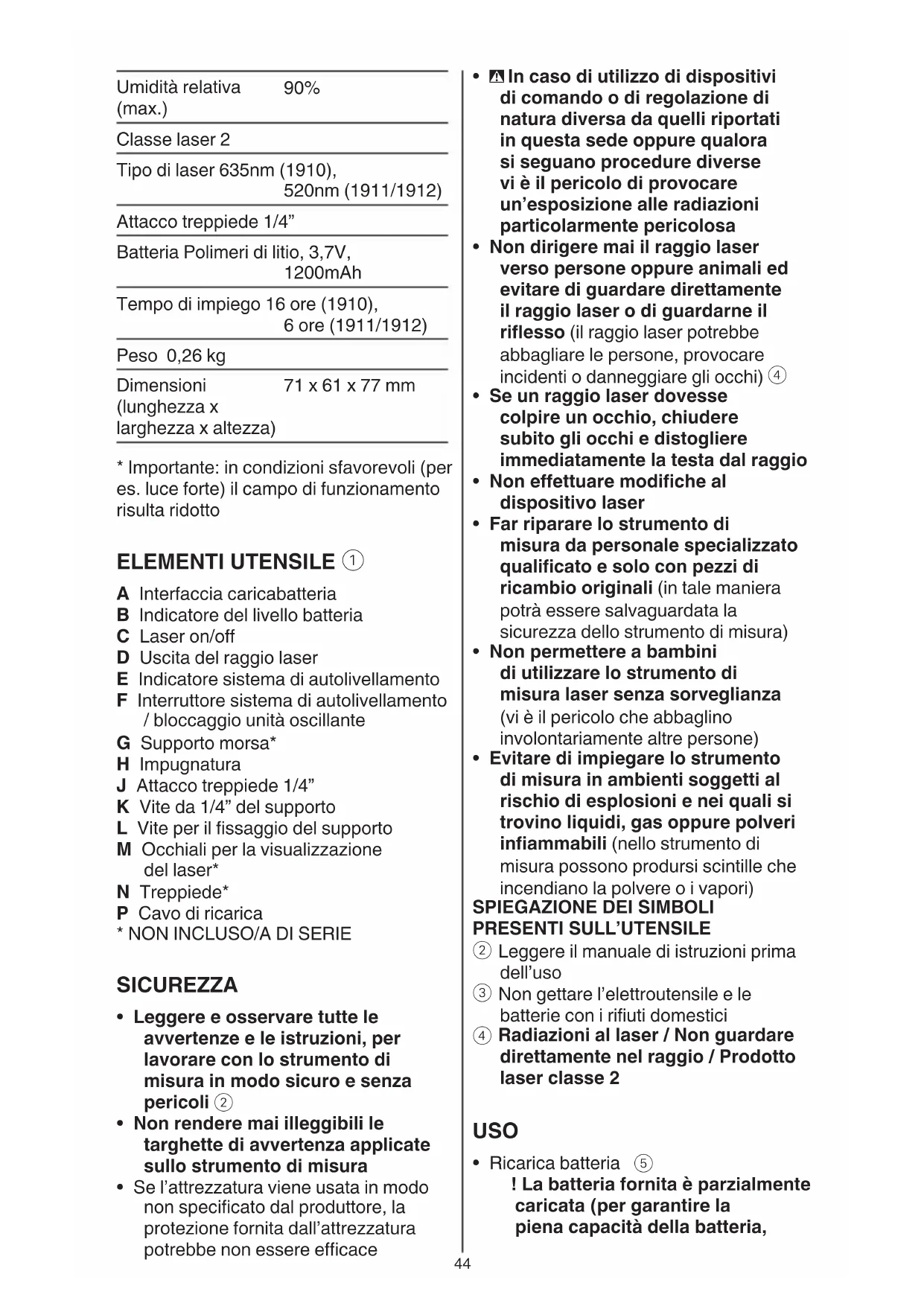

Umidità relativa (max.)	90%
Classe laser 2
Tipo di laser 635nm (1910), 520nm (1911/1912)
Attacco treppiede 1/4"
Batteria Polimeri di litio, 3,7V, 1200mAh
Tempo di impiego 16 ore (1910), 6 ore (1911/1912)
Peso 0,26 kg
Dimensioni (lunghezza x larghezza x altezza)	71 x 61 x 77 mm

ELEMENTI UTENSILE ①

A Interfaccia caricabatteria
B Indicatore del livello batteria
C Laser on/off
D Uscita del raggio laser
E Indicatore sistema di autolivellamento
F Interruttore sistema di autolivellamento / bloccaggio unità oscillante
G Supporto morsa*
H Impugnatura
J Attacco treppiede 1/4"
K Vite da 1/4" del supporto
L Vite per il fissaggio del supporto
M Occhiali per la visualizzazione del laser*
N Treppiede*
P Cavo di ricarica
* NON INCLUSO/A DI SERIE

SICUREZZA

• Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli ②
  • Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura

• Se l'attrezzatura viene usata in modo non specificato dal produttore, la protezione fornita dall'attrezzatura potrebbe non essere efficace

• In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa

• Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser o di guardarne il riflesso (il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi) ④
• Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio
  • Non effettuare modifiche al dispositivo laser
• Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali (in tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura)
• Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza (vi è il pericolo che abbaglino involontariamente altre persone)
• Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili (nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori)
  ② Leggere il manuale di istruzioni prima dell'uso
  ③ Non gettare l'elettroutensile e le batterie con i rifiuti domestici
  ④ Radiazioni al laser / Non guardare direttamente nel raggio / Prodotto laser classe 2

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

USO

- Ricarica batteria ⑤ ! La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria,

caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile)

! leggere e seguire le istruzioni fornite assieme al caricabatteria o all'alimentatore

-usare solo caricabatterie o alimentatori con una tensione in uscita di 5V e una corrente in uscita di ≥0.5A

-collegare il cavo del caricabatteria P sia con il caricabatteria e l'alimentatore (non incl. di serie) sia con l'interfaccia caricabatteria A

-l'indicatore B ha una luce ROSSA lampeggiante a indicare che la batteria è in fase di ricarica e l'attuale capacità della batteria permette di usar l'utensile per 30 minuti o meno

-l'indicatore B ha una luce GIALLA lampeggiante a indicare la fase di ricarica della batteria e una capacità attuale della batteria che permette di usare l'utensile per più di 30 minuti

-l'indicatore B ha una luce VERDE lampeggiante a indicare che la batteria ha una carica superiore al 90% della capacità totale

-l'indicatore B ha una luce VERDE fissa a indicare che la batteria è completamente carica

- Indicatore del livello batteria B ①

-durante l'uso, l'indicatore del livello batteria B indica la rimanente capacità della batteria con diversi colori

-il VERDE indica una capacità superiore al 40% della capacità totale

-il GIALLO indica una capacità inferiore al 40% della capacità totale

-il ROSSO indica che rimangono solo 30 minuti prima che l'utensile si spenga automaticamente

- Acceso/spento ⑥

-per accendere l'utensile di misurazione, premere il pulsante laser C, in caso di uso SENZA livellamento automatico, oppure far scorrere l'interruttore F nella posizione ⑥ a per sbloccare l'unità di livellamento per l'uso CON livellamento automatico

! immediatamente dopo l'accensione, l'utensile di misurazione emette un raggio laser dall'apertura dell'uscita D ! non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori

-per spegnere l'utensile di misurazione, premere il pulsante laser C, in caso di uso SENZA livellamento automatico, oppure far scorrere l'interruttore F nella posizione ⑥b per bloccare l'unità di livellamento per l'uso CON livellamento automatico

-non lasciare mai lo strumento di misura senza custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo

(vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser)

-se lo strumento di misura non viene utilizzato, togliere l'alimentazione per risparmiare elettricità

- Utilizzo del sistema di autolivellamento

-posizionare l'utensile di misurazione su un supporto piano e solido o collegarlo a un treppiede N oppure al supporto morsa G

-far scorrere l'interruttore F nella posizione ⑥a

-se la funzione di livellamento automatico non è possibile, ad es. perché la superficie su cui poggia l'utensile di misurazione ha un'inclinazione superiore al 4° rispetto al piano orizzontale, il laser lampeggia e l'indicatore E diventa rosso

-in questo caso posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento

-quando l'utensile di misurazione viene nuovamente acceso e si trova all'interno dell'intervallo di autolivellamento di ±4°, i laser hanno una luce costante e l'indicatore E si spegne

-al di fuori del campo di autolivellamento di ±4 ° non

è possibile lavorare con l'autolivellamento poiché altrimenti non può essere garantito lo scorrimento delle linee laser ad angolo retto una rispetta all'altra

-in caso di urti o di modifiche di posizione durante l'esercizio, lo strumento di misura esegue di nuovo un'operazione automatica di livellamento

-in seguito ad una nuova operazione di livellamento, per evitare errori si deve controllare la posizione orizzontale o verticale del raggio lineare in relazione ai punti di riferimento

- Operare senza il sistema di autolivellamento

-far scorrere l'interruttore F nella posizione ⑥b

-premere il pulsante laser C per accendere il raggio laser

-in questa modalità, l'indicatore E ha una luce rossa costante

-in caso di sistema di autolivellamento spento è possibile tenere lo strumento di misura a mano libera o posizionarlo su un supporto inclinato

- Lavorare con segni aggiuntivi sui laser (1911) ⑦

-a intervalli regolari, l'utensile di misurazione proietta segni aggiuntivi sui laser per una migliore assistenza quando si appendono quadri ecc. sulle pareti

-allontanando l'utensile dalla superficie di proiezione, la distanza e la lunghezza dei segni aggiuntivi aumenta, mentre diminuisce avvicinando l'utensile alla superficie di proiezione ⑦a

-assicurarsi di non proiettare il raggio laser con un'angolazione, altrimenti i segni aggiuntivi non saranno proiettati correttamente a intervalli regolari ⑦b

CONSIGLIO PRATICO

- Per la marcatura utilizzare sempre e soltanto il centro della linea laser (la larghezza della linea laser cambia con la distanza)

- Occhiali visori per raggio laser ① (non inclusi di serie)

-gli occhiali visori per raggio laser M ① filtrano la luce ambientale

-questo fa apparire il laser più chiaro

-non utilizzare gli occhiali visori per raggio laser come occhiali di protezione (gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser)

-non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli (gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche)

- Lavorare con il supporto morsa (non incl. di serie) ⑧

-con il supporto morsa G è possibile collegare l'utensile di misurazione a diversi oggetti con uno spessore fino a 60 mm, come tubi o bordi di tavoli

-montare la vite da 1/4" K sull'attacco per treppiede da 1/4" J sopra o sotto l'utensile ⑧a

! non serrare troppo saldamente lo strumento di misura poiché in caso contrario potrebbe venire danneggiato

-usare la maniglia H per aprire la morsa e montarla nel punto desiderato rilasciando nuovamente la maniglia H

-allentare la manopola L ⑧b per regolare la posizione dell'utensile e la proiezione del raggio laser

-dopo la regolazione, serrare la manopola L

- Utilizzo del treppiede (non incluso di serie)

-il treppiede N ① permette di avere una base di misurazione stabile e regolabile in altezza

-posizionare lo strumento di misura con l'attacco treppiede J sulla filettatura da 1/4" del treppiede e serrarlo con la vite di arresto del treppiede stesso

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari
• Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi (possono pregiudicare la precisione dello strumento di misura)

-p.es. non lasciarlo per lungo tempo in macchina

-lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione

- Evitare urti oppure cadute violente dello strumento di misura

-danneggiamenti dello strumento di misura possono pregiudicarne la precisione
-dopo un urto o una caduta violenta effettuare il controllo delle linee laser confrontandoli con una linea di riferimento orizzontale o verticale nota

- Se lo strumento di misura viene trasportato spostare l'interruttore

F (in questo modo vene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti)

• Avere cura di tenere lo strumento di misura sempre pulito
• Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura
• Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido
  • Non utilizzare mai prodotti detergenti e neppure solventi
• Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria
• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

- inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo

ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

- Tenere presente che danni causati da sovraccarico o utilizzo improprio sono esclusi dalla garanzia (per la condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

TUTELA DELL'AMBIENTE

- Non gettare l'elettroutensile, le batterie, gli accessori e l'imballaggio con i rifiuti domestici (solo per Paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile -il simbolo ③ vi ricorderà questo fatto in fase di smaltimento
