NÁVOD NA OBSLUHU 1911 DA SKIL

• Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи85 TECHNICKÉ ÚDAJE Pracovný rozsah (približne)* 15 m (1910), 20 m (1911/1912) Presnosť nivelácie ±0,5 mm/m Rozsah samovyrovnania ± 4° Doba nivelizácie ≤5 sekundy Prevádzková teplota -5°C až +40°C Teplota skladovania-20°C až +70°C Relatívna vlhkosť (max.) 90 % Laserová trieda 2 Typ lasera 635 nm (1910), 520 nm (1911/1912) Statívové uchytenie 1/4" Akumulátor Lítium-polymérová batéria, 3,7 V, 1200 mAh Prevádzkový čas 16 hodín (1910), 6 hodín (1911/1912) Váha 0,26 kg Rozmery (dĺžka x šírka x výška) 71 x 61 x 77 mm

• Dôležité: pri nepriaznivých podmienkach (napríklad pri ostrom svetle) sa pracovný rozsah prístroja zníži

A Rozhranie nabíjačky B Indikátor nabitia akumulátora C Tlačidlo zapnutia/vypnutia lasera D Výstupný otvor laserového lúča E Indikácia nivelačná automatika F Vypínač nivelačnej automatiky / aretácia výkyvnej jednotky G Držiak so svorkou* H Rukoväť J Statívové uchytenie 1/4” K 1/4" skrutka držiaka L Aretačná skrutka držiaka M Okuliare na zviditeľnenie laserového lúča* N Statív* P Kábel nabíjačky

Krížový laser 1910/1911/1912 ÚVOD

• Tento merací prístroj je určený na zisťovanie a kontrolu vodorovných a zvislých línií

• Tento merací prístroj je vhodný výlučne na prevádzku v uzavretých priestoroch

• Tento nástroj nie je vhodný pre profesionálne použitie

• Tieto pokyny dobre uschovajte a pokiaľ budete merací prístroj odovzdávať ďalej, priložte ich86 POUŽITIE

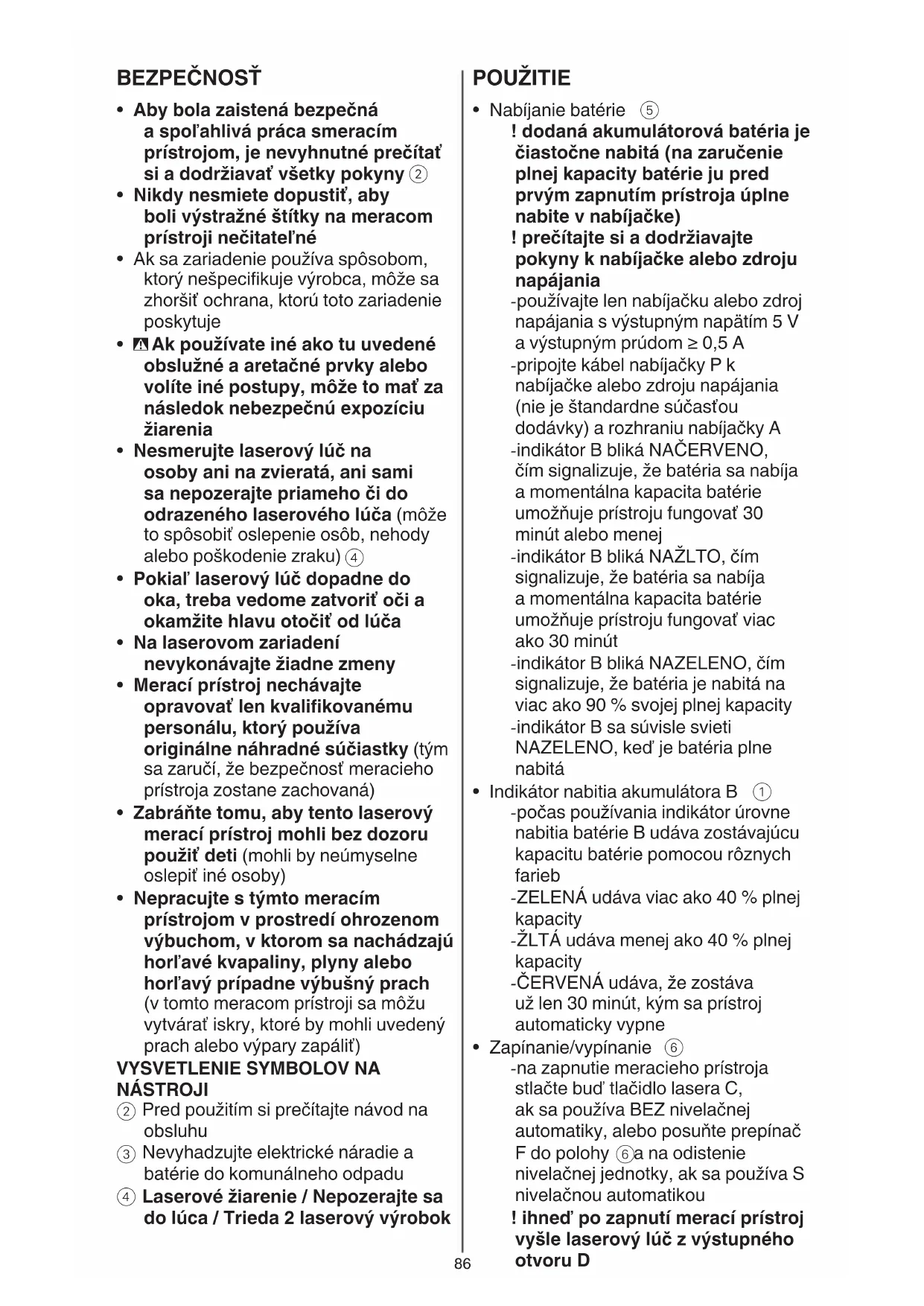

! dodaná akumulátorová batéria je čiastočne nabitá (na zaručenie plnej kapacity batérie ju pred prvým zapnutím prístroja úplne nabite v nabíjačke) ! prečítajte si a dodržiavajte pokyny k nabíjačke alebo zdroju napájania - používajte len nabíjačku alebo zdroj napájania s výstupným napätím 5 V a výstupným prúdom ≥ 0,5 A - pripojte kábel nabíjačky P k nabíjačke alebo zdroju napájania (nie je štandardne súčasťou dodávky) a rozhraniu nabíjačky A - indikátor B bliká NAČERVENO, čím signalizuje, že batéria sa nabíja a momentálna kapacita batérie umožňuje prístroju fungovať 30 minút alebo menej - indikátor B bliká NAŽLTO, čím signalizuje, že batéria sa nabíja a momentálna kapacita batérie umožňuje prístroju fungovať viac ako 30 minút - indikátor B bliká NAZELENO, čím signalizuje, že batéria je nabitá na viac ako 90 % svojej plnej kapacity - indikátor B sa súvisle svieti NAZELENO, keď je batéria plne nabitá

- počas používania indikátor úrovne nabitia batérie B udáva zostávajúcu kapacitu batérie pomocou rôznych farieb - ZELENÁ udáva viac ako 40 % plnej kapacity - ŽLTÁ udáva menej ako 40 % plnej kapacity - ČERVENÁ udáva, že zostáva už len 30 minút, kým sa prístroj automaticky vypne

- na zapnutie meracieho prístroja stlačte buď tlačidlo lasera C, ak sa používa BEZ nivelačnej automatiky, alebo posuňte prepínač F do polohy

a na odistenie nivelačnej jednotky, ak sa používa S nivelačnou automatikou ! ihneď po zapnutí merací prístroj vyšle laserový lúč z výstupného otvoru D BEZPEČNOSŤ

• Aby bola zaistená bezpečná a spoľahlivá práca smeracím prístrojom, je nevyhnutné prečítať si a dodržiavať všetky pokyny

• Nikdy nesmiete dopustiť, aby boli výstražné štítky na meracom prístroji nečitateľné

• Ak sa zariadenie používa spôsobom, ktorý nešpecikuje výrobca, môže sa zhoršiť ochrana, ktorú toto zariadenie poskytuje

• -Ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy, môže to mať za následok nebezpečnú expozíciu žiarenia

• Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte priameho či do odrazeného laserového lúča (môže to spôsobiť oslepenie osôb, nehody alebo poškodenie zraku)

• Pokiaľ laserový lúč dopadne do oka, treba vedome zatvoriť oči a okamžite hlavu otočiť od lúča

• Na laserovom zariadení nevykonávajte žiadne zmeny

• Merací prístroj nechávajte opravovať len kvalikovanému personálu, ktorý používa originálne náhradné súčiastky (tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná)

• Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použiť deti (mohli by neúmyselne oslepiť iné osoby)

• Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach (v tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť)

Laserové žiarenie / Nepozerajte sa do lúca / Trieda 2 laserový výrobok87

• Práca bez nivelačnej automatiky - posuňte prepínač F do polohy

- stlačením tlačidla lasera C zapnite laserový lúč - v tomto režime sa farba indikátora E zmení na súvislú červenú - keď je nivelačná automatika vypnutá, môžete zobrať merací prístroj voľne do rúk, alebo ho môžete položiť na nejakú šikmú podložku

• Práca s dodatočnými značkami na laserových čiarach (1911)

- merací prístroj premieta dodatočné značky v rovnomerných intervaloch na laserové čiary napríklad na uľahčenie vešania obrazov na stenu atď - Vzdialenosť a dĺžka dodatočných značiek sa zvýši, ak presuniete prístroj ďalej od projekčnej plochy, alebo sa zníži, ak presuniete prístroj bližšie k projekčnej ploche

- uistite sa, že projekciu laserového lúča nevykonávate pod uhlom, inak sa dodatočné značky nebudú premietať v rovnomerných intervaloch

• Na označovanie používajte vždy iba stred laserovej línie (šírka laserovej línie sa vzdialenosťou mení)

• Okuliare na zviditeľnenie laserového lúča

(nedodáva sa štandardne) - okuliare na zviditeľnenie laserového lúča M

ltrujú svetlo okolia - týmto bude laserové svetlo pre oči jasnejšie - nepoužívajte laserové okuliare ako ochranné okuliare (laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia) - nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave (laserové okuliare neposkytujú úplnú ochranu pred ultraalovým žiarením a znižujú vnímanie farieb)

• Práca s držiakom so svorkou (nie je štandardne súčasťou dodávky)

- pomocou držiaka so svorkou G môžete pripevniť merací prístroj k ! nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z vačšej vzdialenosti - na vypnutie meracieho prístroja stlačte buď tlačidlo lasera C, ak sa používa BEZ nivelačnej automatiky, alebo posuňte prepínač F do polohy

b na zaistenie nivelačnej jednotky, ak sa používa S nivelačnou automatikou - nenechávajte zapnutý merací prístroj bez dozoru a po použití merací prístroj vždy vypnite (laserový lúč by mohol oslepiť iné osoby) - keď merací prístroj nepoužívate, vypnite ho, aby ste ušetrili elektrickú energiu

• Práca s nivelačnou automatikou - položte merací prístroj na rovnú a pevnú podložku alebo ho pripevnite na statív N, prípadne do držiaka so svorkou G - posuňte prepínač F do polohy

- ak nie je možné použiť funkciu nivelačnej automatiky, ak sa napríklad povrch, na ktorom stojí merací prístroj, odchyľuje o viac ako 4° od horizontálnej roviny, budú laserové čiary blikať a farba indikátora E sa zmení na červenú - v takomto prípade postavte merací prístroj vodorovne a počkajte na samoniveláciu - hneď ako sa merací prístroj bude nachádzať v samonivelačnom rozsahu ±4°, laserové čiary budú nepretržite svietiť a indikátor E zhasne - mimo rozsahu samonivelácie pri odchýlke o viac ako ±4° nie je práca s nivelačnou automatikou možná, pretože v takomto prípade sa nedá zabezpečiť, aby laserové čiary (lúče) prebiehali navzájom voči sebe v pravom uhle - v prípade otrasov alebo pri zmenách dĺžky počas prevádzky sa merací prístroj opäť automaticky niveluje - po novej nivelácii znovu skontrolujte polohy vodorovnej resp. zvislej laserovej línie kreferenčným bodom, aby ste sa vyhli chybám merania88

• Posuňte vypínač F (takýmto spôsobom sa výkyvná jednotka zablokuje, inak by sa mohla pri prudších pohyboch poškodiť)

• Udržiavajte svoj merací prístroj vždy v čistote

• Neponárajte merací prístroj do vody ani do iných kvapalín

• Znečistenia utrite vlhkou mäkkou handričkou

• Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá

• Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny

• Ak by nástroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL - pošlite nástroj bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

• Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u svojho predajcu) ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, batérie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - podľa európskej smernice 2012/19/ EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobiť ekologicky šetrnej recyklácii - pripomenie vám to symbol

, keď ju bude treba likvidovať rôznym predmetom s hrúbkou do 60 mm, ako sú napríklad rúry alebo okraje stola - namontujte skrutku ¼” K na montážny prvok statívu ¼” J vo vrchnej alebo spodnej časti prístroja

! nepriskrutkujte príliš silno, mohlo by ho to poškodiť - na otvorenie svorky použite rukoväť H a namontujte ho do požadovanej polohy opätovným uvoľnením rukoväti H - použitím gombíka L

b nastavte polohu prístroja a projekciu laserového lúča - po nastavení dotiahnite gombík L

poskytuje stabilnú a výškovo nastaviteľnú meraciu podložku - umiestnite merací prístroj statívovým uchytením J na 1/4” závit statívovej skrutky a aretačnou skrutkou statívu ho priskrutkujte na statív

• Tento nástroj nie je vhodný pre profesionálne použitie

• Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením

• Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt (môže byť negatívne ovplyvnená precíznosť meracieho prístroja) - nenechávajte ho odložený dlhší čas napr. v motorovom vozidle - nechajte najprv merací prístroj pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používať
