Produkttype	Laserniveller
Merke	Skil
Modell	1911 DA
Laserklasse	2 (IEC/EN 60825-1:2014)
Bølgelengde	520 nm (grønn)
Selvnivelleringsområde	±4°
Nivelleringsnøyaktighet	±0,5 mm/m
Arbeidsområde	Opptil 20 m (under gunstige forhold)
Nivelleringstid	≤5 sekunder
Batteritype	Li-Polymer, 3,7 V, 1200 mAh
Driftstid	Omtrent 6 timer
Vekt	0,26 kg
Dimensjoner (L x B x H)	71 x 61 x 77 mm
Stativfeste	1/4" gjengehull hunngjenge
Ladegrensesnitt	USB Micro-B (5V, ≥0,5A)
Driftstemperatur	-5°C til +40°C
Lagringstemperatur	-20°C til +70°C
Ekstra funksjoner	Selvnivellering, manuell modus, ekstra projeksjonsmerker på laserlinjene
Medfølgende tilbehør	Ladekabel (Micro-B)
Ikke inkludert	Stativ, klemmholder, laservisningsbriller, strømforsyning
Vedlikehold	Rengjør med fuktig klut; ingen løsemidler
Tiltenkt bruk	Innendørs, ikke-profesjonell bruk

Ofte stilte spørsmål - 1911 DA SKIL

Hvordan lader jeg batteriet?

Koble ladekabelen (Micro-B) til ladegrensesnittet (A) og til en USB-strømforsyning (5V, ≥0,5A, ikke inkludert). Batterinivåindikatoren blinker rødt, gult og deretter grønt. Når den lyser grønt konstant, er batteriet fulladet.

Hvordan slår jeg på lasernivelleren?

For automatisk nivellering, skyv bryteren (F) til posisjon ⑥a. For manuell modus, trykk på laser av/på-knappen (C). Laserstrålen vil umiddelbart sendes ut fra utgangsåpningen (D).

Hva viser batterinivåindikatoren?

Under bruk: grønt (>40% kapasitet), gult (<40%), rødt (<30 minutter gjenstår). Under lading: blinkende rødt (≤30 min drift), blinkende gult (>30 min), blinkende grønt (>90%), fast grønt (fullt).

Hva er selvnivelleringsområdet?

Selvnivelleringsområdet er ±4°. Hvis verktøyet vippes utover dette, vil laserlinjene blinke og indikatoren blir rød. Plasser verktøyet på en plan overflate for å gjenoppta nivelleringen.

Kan jeg bruke denne lasernivelleren utendørs?

Verktøyet er beregnet for innendørs bruk. I sterkt sollys reduseres arbeidsområdet. Utsett ikke for fuktighet eller ekstreme temperaturer.

Hvordan rengjør jeg lasernivelleren?

Tørk med en myk, fuktig klut. Ikke bruk rengjøringsmidler eller løsemidler. Vær spesielt oppmerksom på utgangsåpningen til laseren og fjern lo.

Hvilket tilbehør følger med 1911 DA?

Kun ladekabelen (Micro-B) følger med. Stativ, klemmholder og laservisningsbriller er ikke inkludert og må kjøpes separat.

Hvordan monterer jeg lasernivelleren på et stativ?

Bruk 1/4" stativfestet (J) på toppen eller bunnen av verktøyet. Skru 1/4" skruen på stativet inn i festet. Stram låseskruen godt.

Hva er forskjellen mellom modellene 1910, 1911 og 1912?

1910: rød laser (635 nm), arbeidsområde 15 m, 16 t batteri. 1911: grønn laser (520 nm, <1 mW), 20 m rekkevidde, 6 t batteri, med ekstra projeksjonsmerker. 1912: grønn laser (520 nm, <5 mW), 20 m rekkevidde, 6 t batteri.

Er denne lasernivelleren trygg for øynene?

Det er et klasse 2 laserprodukt. Ikke stirr inn i strålen eller rett den mot personer eller dyr. Ved utilsiktet eksponering, lukk øynene og snu deg bort. Bruk laservisningsbriller kun for bedre synlighet, ikke som øyebeskyttelse.

BRUKSANVISNING 1911 DA SKIL

-anvend ikke de specielle laserbriller som solbriller eller i trafikken (laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver)

• Måleverktøyet er beregnet til beregning og kontroll av vannrette og loddrette linjer
• Måleverktøyet er utelukkende egnet til drift på lukkede steder
• Dette verktøyet er ikke beregnet på profesjonell bruk
• Oppbevar disse anvisningene på et trygtsted, og la dem følge med hvis måleverktøyet skal brukes avl andre

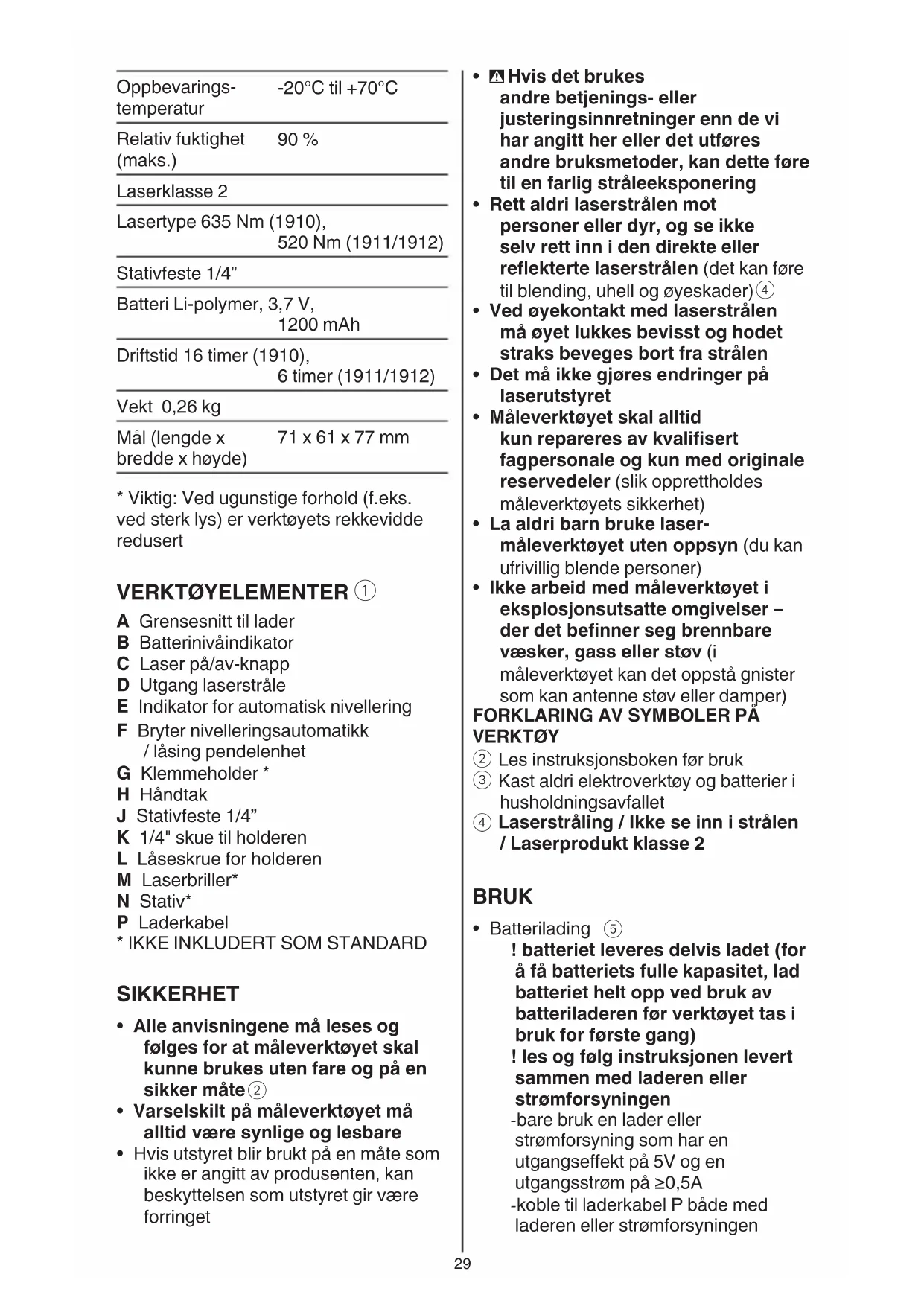

TEKNISKE DATA

Arbeidsrekkevidde 15m (1910), (cirka) * 20m (1911/1912)

Nivellernøyaktighet ±0,5 mm/m

Rekkevidde for ±4^ selvnivellering

Nivelleringstid ≤5 sekunder

Drifttemperatur -5°C til +40°C

Oppbevarings-temperatur	-20°C til +70°C
Relativ fuktighet (maks.)	90 %
Laserklasse 2
Lasertype 635 Nm (1910), 520 Nm (1911/1912)
Stativfeste 1/4”
Batteri Li-polymer, 3,7 V, 1200 mAh
Driftstid 16 timer (1910), 6 timer (1911/1912)
Vekt 0,26 kg
Mål (lengde x bredde x høyde)	71 x 61 x 77 mm

* Viktig: Ved ugunstige forhold (f.eks. ved sterk lys) er verktøyets rekkevidde redusert

VERKTÖYELEMENTER ①

A Grensesnitt til lader
B Batterinivåindikator
C Laser på/av-knapp
D Utgang laserstråle
E Indikator for automatisk nivellering
F Bryter nivelleringsautomatikk / låsing pendelenhet
G Klemmeholder *
H Håndtak
J Stativfeste 1/4"
K 1/4" skue til holderen
L Låseskrue for holderen
M Laserbriller*
N Stativ*
P Laderkabel
* IKKE INKLUDERT SOM STANDARD

SIKKERHET

• Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte ②
• Varselskilt på måleverktøyet må alltid være synlige og lesbare
• Hvis utstyret blir brukt på en måte som ikke er angitt av produsenten, kan beskyttelsen som utstyret gir være forringet

- Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråleeksponering

- Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen (det kan føre til blending, uhell og øyeskader) ④

- Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen

- Det må ikke gjøres endringer på laserutstyret

- Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler (slik opprettholdes måleverktøyets sikkerhet)

- La aldri barn bruke laser-måleverktøyet uten oppsyn (du kan ufrivillig blende personer)

- Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv (i måleverktøyet kan det oppstå gnister som kan antenne støv eller damper)

FORKLARING AV SYMBOLER PÅ VERKT∅Y

② Les instruksjonsboken før bruk
③ Kast aldri elektroverktøy og batterier i husholdningsavfallet
④ Laserstråling / Ikke se inn i strålen / Laserprodukt klasse 2

BRUK

- Batterilading ⑤

! batteriet leveres delvis ladet (for å få batteriets fulle kapasitet, lad batteriet helt opp ved bruk av batteriladeren før verktøyet tas i bruk for første gang)

! les og følg instruksjonen levert sammen med laderen eller strømforsyningen

-bare bruk en lader eller strømforsyning som har en utgangseffekt på 5V og en utgangsstrøm på ≥0,5A

(ikke inkludert som standard) og ladergrensesnittet A

-indikatoren B blinker R∅D og angir at batteriet lades og med den inneværende batterikapasiteten kan verktøyet betjenes for 30 minutter eller mindre

-indikatoren B blinker GUL og angir at batteriet lades og med den inneværende batterikapasiteten kan verktøyet betjenes for mer enn 30 minutter

-indikatoren B blinker GR∅NN og angir at batteriet er ladet til 90 % av full kapasitet

-indikatoren B lyser solid GR∅NN for å markere at batteriet er ladet helt opp

- Indikator for batteristatus B ①

-ved bruk angir indikator for batteristatus B den gjenværende batterikapasiteten med forskjellige farger

-GR∅NN angir mer enn 40 % av full kapasitet

-GUL angir mindre enn 40 % av full kapasitet

-R∅D angir at verktøyet slås seg av automatisk er bare 30 minutter

- Av/på ⑥

-for å slå på måleverktøyet, trykk enten på laserknappen C når det brukes UTEN automatisk nivellering eller skyv bryteren F i posisjon ⑥ a for å låse opp nivelleringsenheten når det brukes sammen MED automatisk nivellering

! etter det er slått på sender måleverktøyet en laserstråle ut av utgangsåpningen med én gang D

! rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen, heller ikke fra lang avstand

-for å slå av måleverktøyet, trykk enten på laserknappen C når det brukes UTEN automatisk nivellering eller skyv bryteren F i posisjon ⑥b for å låse opp nivelleringsenheten når det brukes sammen MED automatisk nivellering

-ikke la det innkoblede måleverktøyet stå uten oppsyn og slå måleverktøyet av etter

bruk (andre personer kan blendes av laserstrålen)

-når du ikke bruker måleverktøyet må du slå det av for å spare energi

• Arbeid med automatisk nivellering

-posisjoner måleverktøyet på en jevn, stødig overflate eller fest det på et stativ N eller til klemmeholderen G

-skyv bryter F til posisjon ⑥a

-hvis den automatiske nivelleringsfunksjonen ikke kan brukes, fordi f.eks. overflaten som måleverktøyet står på avviker mer enn 4° fra vater, blinker laserlinjen og indikatoren E lyser rød

-still i dette tilfellet måleverktøyet opp vannrett og vent på selvnivelleringen

-så snart måleverktøyet er på nytt innenfor selvnivelleringsområdet på ±4° lyser laserlinjen kontinuerlig og indikatoren E slås av

-utenfor selvnivelleringsområdet på ±4° er det ikke mulig å arbeide med den automatiske nivelleringen, ellers kan det ikke garanteres at laserlinjene går i rett vinkel mot hverandre

-ved risting eller posisjonsendring i løpet av driften nivelleres måleverktøyet automatisk igjen

-etter en ny nivellering må du sjekke posisjonen til vannrett hhv. loddrett laserlinje i henhold til referansepunkter, for å unngå feil

• Arbeid uten automatisk nivellering

-skyv bryter F til posisjon ⑥b

-trykk på laserknappen C for å slå på laserstrålen

-indikator E lyser solid rød i denne modusen

-ved utkoplet automatisk nivellering kan du holde måleverktøyet fritt i hånden eller sette det på et vinklet underlag

- Jobbe med tilleggsmerker på laserlinjene (1911)⑦

-måleverktøyet projiserer tilleggsmerker på laserlinjen med jevne mellomrom, disse gir mer hjelp hvis man skal henge bilder etc. på veggene

-hvis du beveger verktøyet bort fra projiseringsoverflaten, øker avstanden og lengden av tilleggsmerkene og de minsker

når du beveger verktøyet mot projiseringsoverflaten ⑦a -sørg for at du ikke projiserer laserstrålen i en vinkel, det kan medføre at tilleggsmerkene ikke projiseres ved like store mellomrom ⑦b

BRUKER TIPS

• Bruk alltid kun midten på laserlinjen til marking (bredden til laserlinjen endres med avstanden)
• Laserbriller ① (ikke inkludert som standard)

-laserbrillene M ① filtrerer bort omgivelseslyset
-dette gjør at laserlyset virker lysere for øynene
-bruk laserbrillene aldri som beskyttelsesbriller (laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen)
-bruk laserbrillene aldri som solbriller eller i trafikken (laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen)

- Jobbe med klemmeholderen (ikke inkludert som standard) ⑧

-med klemmeholderen G kan du feste måleverktøyet til forskjellige gjenstander med en tykkelse opptil 60 mm, slik som rør eller en bordkand
-monter 14 " skruen K til 14 " stativet J på toppen eller bunnen av verktøyet ⑧a

! ikke skru måleverktøyet for sterkt fast, ellers kan det skades

-bruk håndtaket H for å åpne klemmen og fest det til det ønskede stedet ved å slippe håndtaket H
-løsne knotten L ⑧b for å justere verktøyets posisjon og projiseringen av laserstrålen
-etter justering, stram til knotten L

- Arbeid med stativ (ikke inkludert som standard)

-et stativ N ① byr på et stabilt, høydestillbart måleunderlag
-sett måleverktøyet med stativfestet J på 1/4"-gjengene til stativet og skru det fast med stativets låseskrue

• Dette verktøyet er ikke beregnet på profesjonell bruk
• Beskytt måleverktøyet mot fuktighet og direkte solstråling
• Ikke utsett måleverktøyet for ekstreme temperaturer eller temperatursvingninger (presisjonen til måleverktøyet kan innskrenkes)

-la det f.eks. ikke ligge i bilen over lengre tid
-la måleverktøyet først tempereres før du tar det i bruk

- Unngå kraftige støt mot måleverktøyet eller at det faller ned

-ved skader på måleverktøyet kan nøyaktigheten innskrenkes
-sammenlign etter et kraftig støt eller fall laserlinjene for kontroll med en kjent vannrett eller loddrett referanselinje

• Skyv bryteren F (på denne måten låses pendelenheten, som ellers kan bli skadet ved sterke bevegelser)
• Hold måleverktøyet alltid rent
• Dypp aldri måleverktøyet i vann eller andre væsker
• Tørk smussen av med en fuktig, myk klut
• Ikke bruk rengjørings- eller løsemidler
• Rengjør spesielt flatene på utgangsåpningen til laseren med jevne mellomrom og pass på loing
• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

- Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler)

MILJ∅

- Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

-i henhold til EU-direktiv 2012/19/ EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg
