HASZNÁLATI ÚTMUTATÓ 1911 DA SKIL

Keresztvonalas lézer 1910/1911/1912 BEVEZETÉS

• A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál

• A mérőműszer kizárólag zárt helyiségekben való használatra alkalmas

• A szerszám nem professzionális használatra készült

• Biztos helyen őrizze meg ezeket az utasításokat, és ha a mérőműszert továbbadja, adja tovább ezeket az utasításokat is

Működéi tartomány (hozzávetőleges)* 15m (1910), 20m (1911/1912) Szintezési pontosság ±0,5 mm/m MANUTENZIONE / ASSISTENZA

• Soha ne tegye felismerhetetlenné a mérőműszeren található gyelmeztető táblákat

• Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem károsodhat

• -Ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet

• Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba (ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét)

• Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából

• Ne hajtson végre a lézerberendezésen semmiféle változtatást

• A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja (ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon)

• Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják (ezzel akaratlanul elvakíthatnak más személyeket)

• Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak (amérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják)

Használat előtt olvassa el a használati utasítást

Ne dobja az elektromos kéziszerszámokat és elemek a háztartási szemétbe

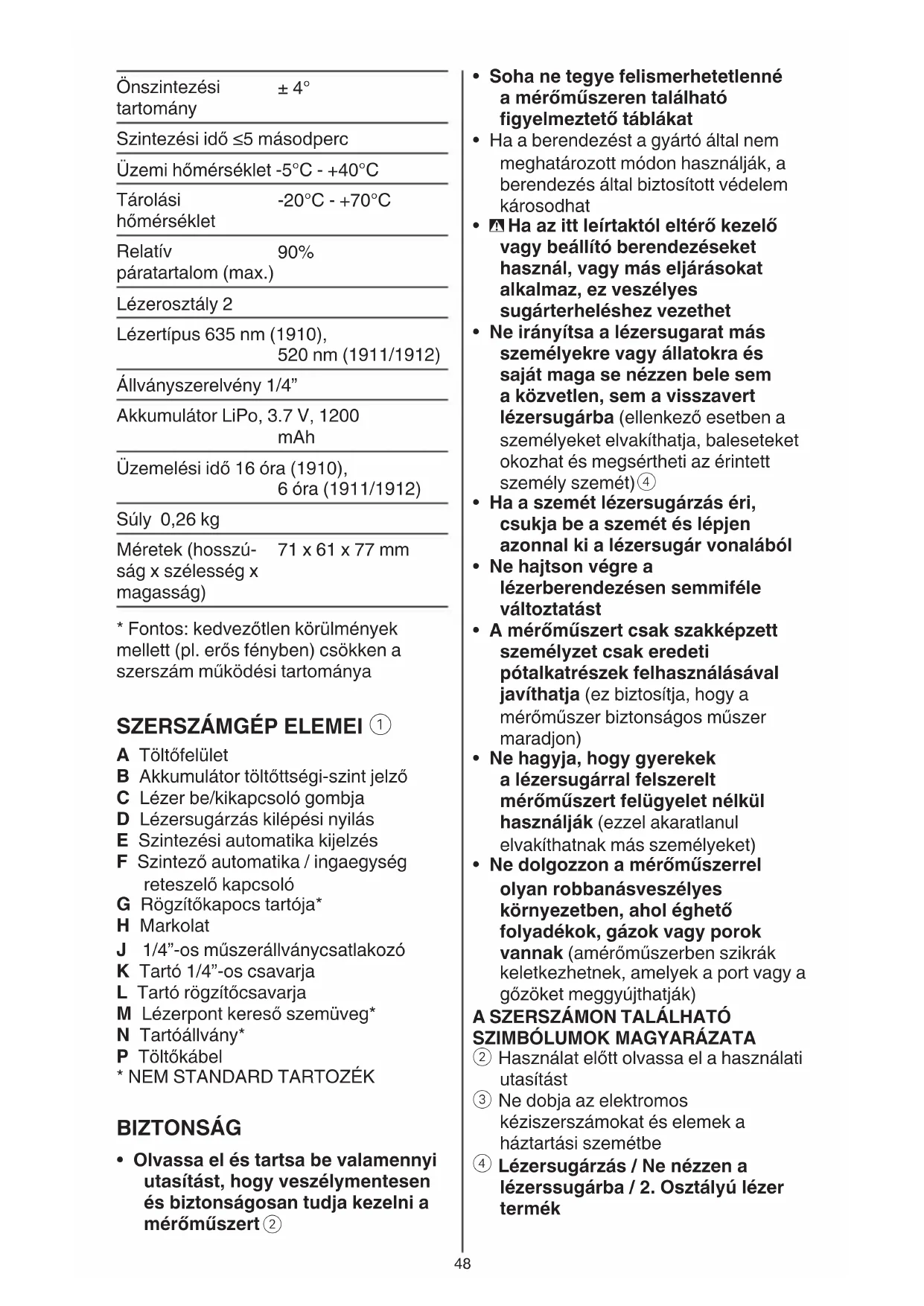

Lézersugárzás / Ne nézzen a lézerssugárba / 2. Osztályú lézer termék Önszintezési tartomány ± 4° Szintezési idő ≤5 másodperc Üzemi hőmérséklet -5°C - +40°C Tárolási hőmérséklet -20°C - +70°C Relatív páratartalom (max.) 90% Lézerosztály 2 Lézertípus 635 nm (1910), 520 nm (1911/1912) Állványszerelvény 1/4” Akkumulátor LiPo, 3.7 V, 1200 mAh Üzemelési idő 16 óra (1910), 6 óra (1911/1912) Súly 0,26 kg Méretek (hosszú- ság x szélesség x magasság) 71 x 61 x 77 mm

• Fontos: kedvezőtlen körülmények mellett (pl. erős fényben) csökken a szerszám működési tartománya

A Töltőfelület B Akkumulátor töltőttségi-szint jelző C Lézer be/kikapcsoló gombja D Lézersugárzás kilépési nyilás E Szintezési automatika kijelzés F Szintező automatika / ingaegység reteszelő kapcsoló G Rögzítőkapocs tartója* H Markolat J 1/4”-os műszerállványcsatlakozó K Tartó 1/4”-os csavarja L Tartó rögzítőcsavarja M Lézerpont kereső szemüveg* N Tartóállvány* P Töltőkábel

• NEM STANDARD TARTOZÉK BIZTONSÁG

• Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert

használata NÉLKÜL történő használathoz, vagy csúsztassa el a(z) F kapcsolót a(z)

a pozícióba a szintezőegység feloldásához az automatikus szintezéssel EGYÜTT történő használathoz ! közvetlenül a bekapcsolást követően a mérőeszköz lézersugárt bocsát ki a(z) D kimeneten ! sohase irányítsa a lézersugarat személyekre vagy állatokra és sohase nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba - a mérőszerszám kikapcsolásához vagy nyomja meg a lézergombot C az automatikus szintezés használata NÉLKÜL történő használathoz, vagy csúsztassa el a(z) F kapcsolót a(z)

b pozícióba a szintezőegység zárolásához az automatikus szintezéssel EGYÜTT történő használathoz - sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert (a lézersugár más személyeket elvakíthat) - ha nem használja a mérőműszert, kapcsolja azt ki, hogy takarékoskodjon az energiával

• Munkavégzés a szintezési automatikával - helyezze a mérőeszközt egy vízszintes, stabil felületre vagy erősítse egy állványra N vagy a rögzítőkapocshoz G - csúsztassa el a(z) F kapcsolót a(z)

a pozícióba - ha az automatikus szintezési funkció nem használható, mert például a felület, amelyre a mérőeszközt helyezte, több mint 4°-kal eltér a vízszintestől, a lézersugár villogni kezd és a(z) E jelzőfény pirosra vált - ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását - amint a mérőeszköz ismét az önkiegyenlítő, vízszintestől legfeljebb ±4°-kal eltérő tartományba kerül, a lézersugár folyamatosan ég és a(z) E jelzőfény kikapcsol KEZELÉS

• Az akkumulátor töltése

! a biztosított akkumulátor részlegesen töltött (az akkumulátor teljes kapacitásának biztosításához teljes töltöttségi állapotig töltse azt a kéziszerszám első használatát megelőzően) ! olvassa el és kövesse a töltővel vagy tápegységgel kapott utasításokat - csak olyan töltőt vagy tápegységet használjon, amelynek kimeneti feszültsége 5 V és ≥0,5 A között van - csatlakoztassa a töltőkábelt P töltővel vagy tápegységgel (nem szabványos tartozék) és töltőkészülékkel A - a B jelzőfény PIROSAN villog, jelezve, hogy az akkumulátor töltés alatt áll és a jelenlegi akkumulátorkapacitás a szerszám legfeljebb 30 perces üzemeléséhez elegendő - a B jelzőfény SÁRGÁN villog, jelezve, hogy az akkumulátor töltés alatt áll és a jelenlegi akkumulátorkapacitás a szerszám több mint 30 perces üzemeléséhez elegendő - a jelzőfény B ZÖLDEN villog, jelezve, hogy az akkumulátor töltöttségi szintje meghaladja a teljes kapacitás több mint 90%-át - a B jelzőfény folyamatosan ZÖLDEN világít, jelezve, hogy az akkumulátor teljesen feltöltődött

• Akkumulátor töltőttségi-szint jelző

- a használat közben az akkumulátorszint B jelzőfénye a fennmaradó akkumulátorkapacitást különböző színekkel jelzi - A ZÖLD szín a teljes kapacitás több mint 40%-át jelzi - A SÁRGA szín a teljes kapacitás kevesebb mint 40%-át jelzi - A PIROS szín azt jelzi, hogy mindössze 30 perc maradt, mielőtt a szerszám automatikusan kikapcsol

- a mérőszerszám bekapcsolásához vagy nyomja meg a lézergombot C az automatikus szintezés50

• Lézerpont kereső szemüveg

(nem standard tartozék) - a lézerpont kereső szemüveg M

kiszűri a környező fényt - ennek köszönhetően a lézersugár fényesebbnek fog tűnni szabad szemmel - ne használja a lézerpontkereső szemüveget védőszemüvegként (a lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben) - ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként (a lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet)

• Rögzítőkapoccsal történő munkavégzés (nem standard tartozék)

- a rögzítőkapoccsal G a mérőeszközt különböző, legfeljebb 60 mm vastagságú tárgyakhoz, például csövekhez vagy asztalperemekhez erősítheti - helyezze el a ¼”-os csavart K a ¼”-os állványszerelvényen J a szerszám tetejére vagy aljára

! ne csavarja rá túl erősen a mérőműszert, mert ellenkező esetben megrongálódhat - a fogantyú segítségével H nyissa ki a rögzítőkapcsot és helyezze fel a kívánt helyre a fogantyú H felengedésével - lazítsa meg a gombot L

a szerszám pozíciójának és a lézersugár kibocsátásának módosításához - a módosítás befejeztével húzza meg ismét a gombot L

• Munkavégzés a háromlábú műszerállvánnyal (nem standard tartozék) - egy N

háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt - tegye fel a mérőműszert a J műszerállvűny 1/4”-os menetére és a műszerállvány rögzítőcsavarjával rögzítse - a ±4° önszintezési tartományon kívül a szintezési automatikával nem lehet dolgozni, mert másképp nem lehet biztosítani, hogy a lézervonalak egymással derékszöget alkossanak - ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést - a megismételt önszintezés után ellenőrizze a vízszintes, illetve függőleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a hibás méréseket

• Munkavégzés a szintezési automatika nélkül - csúsztassa el a(z) F kapcsolót a(z)

b pozícióba - nyomja meg a lézergombot C a lézersugár bekapcsolásához - a(z) E jelzőfény folyamatosan pirosan világít ebben az üzemmódban - kikapcsolt szintezési automatika mellett a mérőműszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti

lézersugarak további jelzéseivel történő munkavégzés - a mérőszerszám további jeleket bocsát ki szabályos időközönként a lézersugárban, ezzel segítve a képek és egyebek falra történő felhelyezését - ha elviszi a szerszámot a mért felület közeléből, a további jelek hossza és távolsága megnő, illetve ugyanilyen módon csökken, ha a szerszámot közelebb viszi a mért felülethez

- győződjön meg arról, hogy nem bocsátja ki a lézersugarat egy bizonyos szög alatt, ellenkező esetben a további jelzések nem szabályos időközökben fognak megjelenni

• A jelöléshez mindig csak a lézervonal közepét használja (a lézervonal szélessége a távolságtól függően változik)51

• Vegye gyelembe, hogy a garancia nem fedi le a túlterhelés és a gép helytelen használata miatt okozott károkat (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét) KÖRNYEZET

• Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a

jelzés, amennyiben felmerül az intézkedésre való igény

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától

• Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak (befolyásolhatják a mérőműszer mérési pontosságát) - például ne hagyja hosszabb ideig a mérőműszert egy autóban - hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné

• Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek - a mérőműszer megrongálódása befolyással lehet a mérési pontosságra - egy heves lökés vagy esés után ellenőrzésként mindig hasonlítsa össze a lézervonalakat egy ismert függőleges, illetve vízszintes referencia vonallal

• Tolja el a F (ezzel az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja)

• Tartsa mindig tisztán a mérőműszert

• Ne merítse vízbe vagy más folyadékokba a mérőszerszámot

• A szennyeződéseket egy nedves, puha kendővel törölje le

• Ne használjon tisztító- vagy oldószereket

• Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)52
