1911 DA - Lāzera līmenis SKIL - Bezmaksas lietošanas instrukcija

Produkta veids	Lāzera līmenis
Zīmols	Skil
Modelis	1911 DA
Lāzera klase	2 (IEC/EN 60825-1:2014)
Viļņa garums	520 nm (zaļš)
Pašizlīdzināšanas diapazons	±4°
Izlīdzināšanas precizitāte	±0,5 mm/m
Darba diapazons	Līdz 20 m (labvēlīgos apstākļos)
Izlīdzināšanas laiks	≤5 sekundes
Akumulatora tips	Li-Polimērs, 3,7 V, 1200 mAh
Darbības laiks	Aptuveni 6 stundas
Svars	0,26 kg
Izmēri (G x P x A)	71 x 61 x 77 mm
Statīva stiprinājums	1/4" sieviešu vītne
Uzlādes interfeiss	USB Micro-B (5V, ≥0,5A)
Darba temperatūra	-5°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Papildu funkcijas	Automātiska izlīdzināšana, manuālais režīms, papildu projekcijas atzīmes uz lāzera līnijām
Iekļautie piederumi	Lādētāja kabelis (Micro-B)
Nav iekļauts	Statīvs, skavas turētājs, lāzera skatīšanās brilles, barošanas avots
Apkope	Notīriet ar mitru drānu; neizmantojiet šķīdinātājus
Paredzētais lietojums	Iekštelpās, neprofesionālai lietošanai

Bieži uzdotie jautājumi - 1911 DA SKIL

Kā uzlādēt akumulatoru?

Pievienojiet lādētāja kabeli (Micro-B) uzlādes interfeisam (A) un USB barošanas avotam (5V, ≥0,5A, nav iekļauts). Akumulatora līmeņa indikators mirgo sarkanā, dzeltenā, tad zaļā krāsā. Kad tas deg nepārtraukti zaļš, akumulators ir pilnībā uzlādēts.

Kā ieslēgt lāzera līmeni?

Automātiskai izlīdzināšanai pabīdiet slēdzi (F) pozīcijā ⑥a. Manuālajam režīmam nospiediet lāzera ieslēgšanas/izslēgšanas pogu (C). Lāzera stars nekavējoties izstarojas no izejas atveres (D).

Ko rāda akumulatora līmeņa indikators?

Lietošanas laikā: zaļš (>40% ietilpība), dzeltens (<40%), sarkans (<30 minūtes atlikušas). Uzlādes laikā: mirgojošs sarkans (≤30 min darbības), mirgojošs dzeltens (>30 min), mirgojošs zaļš (>90%), nepārtraukti zaļš (pilns).

Kāds ir pašizlīdzināšanas diapazons?

Pašizlīdzināšanas diapazons ir ±4°. Ja instruments ir sasvērts vairāk, lāzera līnijas mirgos un indikators kļūs sarkans. Novietojiet instrumentu uz līdzenas virsmas, lai atkārtoti ieslēgtu izlīdzināšanu.

Vai es varu izmantot šo lāzera līmeni ārpus telpām?

Instruments ir paredzēts tikai lietošanai iekštelpās. Spēcīgā saules gaismā darba diapazons samazinās. Nepakļaujiet mitrumam vai ekstremālām temperatūrām.

Kā notīrīt lāzera līmeni?

Noslaukiet ar mīkstu, mitru drānu. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Īpašu uzmanību pievērsiet lāzera izejas atverei un noņemiet visus plūksnas.

Kādi piederumi ir iekļauti komplektā ar 1911 DA?

Komplektā ir tikai lādētāja kabelis (Micro-B). Statīvs, skavas turētājs un lāzera skatīšanās brilles nav iekļauti un jāiegādājas atsevišķi.

Kā piestiprināt lāzera līmeni uz statīva?

Izmantojiet 1/4" statīva stiprinājumu (J) instrumenta augšpusē vai apakšpusē. Ieskrūvējiet statīva 1/4" skrūvi stiprinājumā. Cieši pievelciet bloķēšanas skrūvi.

Kāda ir atšķirība starp modeļiem 1910, 1911 un 1912?

1910: sarkans lāzers (635 nm), darba diapazons 15 m, 16 h akumulators. 1911: zaļš lāzers (520 nm, <1 mW), 20 m diapazons, 6 h akumulators, ar papildu projekcijas atzīmēm. 1912: zaļš lāzers (520 nm, <5 mW), 20 m diapazons, 6 h akumulators.

Vai šis lāzera līmenis ir drošs acīm?

Tas ir 2. klases lāzera produkts. Neskatieties starā un nevērsiet to pret cilvēkiem vai dzīvniekiem. Ja nejauši pakļauts, aizveriet acis un novērsieties. Izmantojiet lāzera skatīšanās brilles tikai labākai redzamībai, nevis kā acu aizsardzību.

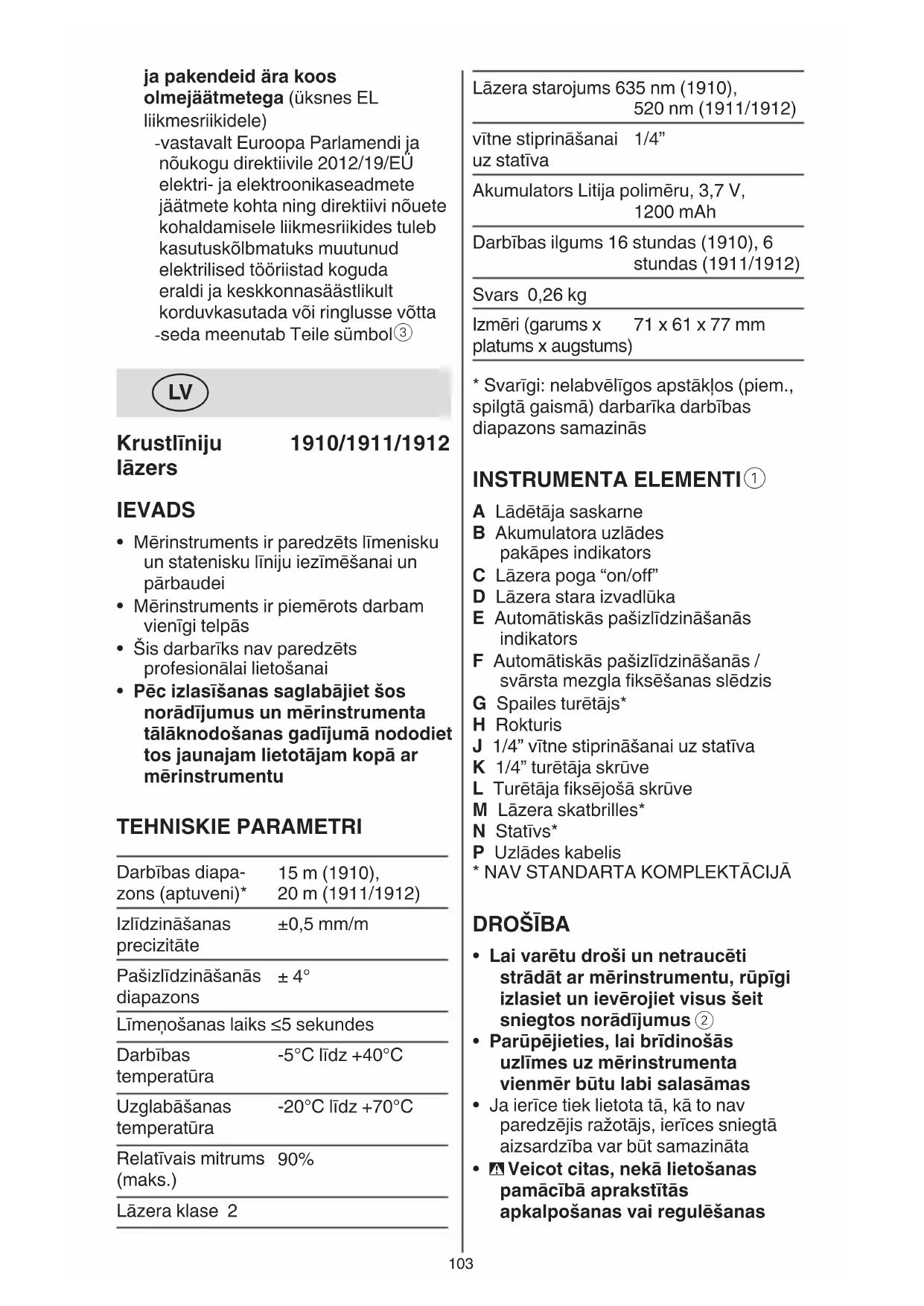

LIETOŠANAS INSTRUKCIJA 1911 DA SKIL

• Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei
• Mērinstruments ir piemērots darbam vienīgi telpās
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Pēc izlasīšanas saglabājiet šos norādījumus un mērinstrumenta tālāknodošanas gadījumā nododiet tos jaunajam lietotājam kopā ar mērinstrumentu

TEHNISKIE PARAMETRI

Darbības diapa-zons (aptuveni)*	15 m (1910),20 m (1911/1912)
Izlīdzināšanasprecizitāte	±0,5 mm/m
Pašizlīdzināšanāsdiapazons	± 4°
Līmeņošanas laiks	≤5 sekundes
Darbībastemperatūra	-5°C līdz +40°C
Uzglabāšanastemperatūra	-20°C līdz +70°C
Relatīvais mitrums(maks.)	90%
Lāzera klase 2

Lāzera starojums 635 nm (1910),520 nm (1911/1912)

vītne stiprināšanai	1/4"
uz statīva

Akumulators Litija polimēru, 3,7 V,1200 mAh

Darbības ilgums 16 stundas (1910), 6 stundas (1911/1912)

Svars 0,26 kg

Izmēri (garums x platums x augstums)

71 x 61 x 77 mm

* Svarīgi: nelabvēlīgos apstāklos (piem., spilgtā gaismā) darbarīka darbības diapazons samazinās

INSTRUMENTA ELEMENTI①

A Lādētāja saskarne
B Akumulatora uzlādes pakāpes indikators
C Lāzera poga "on/off"
D Lāzera stara izvadlūka
E Automātiskās pašizlīdzināšanās indikators
F Automātiskās pašizlīdzināšanās / svārsta mezgla fiksēšanas slēdzis
G Spailes turētājs*
H Rokturis
J 1/4" vītne stiprināšanai uz statīva
K 1/4" turētāja skrūve
L Turētāja fiksējošā skrūve
M Lāzera skatbrilles*
N Statīvs*
P Uzlādes kabelis
* NAV STANDARTA KOMPLEKTĀCIJĀ

DROŠÍBA

• Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus ②
• Parūpējieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi šalasāmas
• Ja ierīce tiek lietota tā, kā to nav paredzējis ražotājs, ierīces sniegtā aizsardzība var būt samazināta
• Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas

operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu

• Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā (šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi) ④
• Ja lāzera starojums nokļūst acīs, nekavējoties aizveriet tās un pārvietojiet galvu tā, lai tā atrastos ārpus lāzera stara
• Neveiciet nekādas izmaiņas ar lāzera ierīci
• Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas (tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu)
• Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības (viņi var nejauši apžilbināt citas personas)
• Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi (mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos)

UZ INSTRUMENTA ATTÊLOTO SIMBOLU SKAIDROJUMS

② Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
③ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu
④ Lāzera starojums / Neskatieties lāzera starā / 2. Klases lāzera izstrādājums

DARBS

• Akumulatora uzlādēšana ⑤
  ! komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)

! izlasiet un ievērojiet instrukciju, kas piegādāta kopā ar uzlādes ierīci vai elektroenerģijas padeves ierīci

-izmantojiet tikai tādu uzlādes ierīci vai elektroenerģijas padeves ierīci, kuras izejas spriegums ir 5V un izejas strāva ≥0,5 A
-pieslēdziet uzlādes kabeli P uzlādes vai elektroenerģijas padeves ierīcei (nav standarta komplektācijā) un lādētāja saskarnē A
-indikators B mirgo SARKANĀ krāsā, norādot, ka notiek akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ľauj lietot mērinstrumentu 30 minūtes vai mazāk
-indikators B mirgo DZELTENĀ krāsā, norādot, ka notiek akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ľauj lietot mērinstrumentu vairāk nekā 30 minūtes
-indikators B mirgo ZALĀ krāsā, norādot, ka akumulatora uzlādes līmenis ir vairāk nekā 90%
-indikators B ieslēdzas ZALŠ, kad akumulators ir pilnībā uzlādēts

- Akumulatora uzlādes pakāpes indikators B①

-izmantošanas laikā akumulatora uzlādes pakāpes indikators B norāda atlikušo uzlādes pakāpi dažādās krāsās

-ZALA krāsa norāda uz vairāk nekā 40% no pilnas uzlādes

-DZELTENA krāsa norāda uz mazāk nekā 40% no pilnas uzlādes

-SARKANA krāsa norāda, ka atlikušas 30 minūtes, līdz ierīce automātiski izslēgsies

- leslēgšana/izslēgšana ⑥

-lai ieslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥a, lai atblokētu līmeņošanas ierīci, kad izmantojat to AR automātisku līmeņošanu

! uzreiz pēc ieslēgšanas mērinstruments nosūta lāzera staru no izejas atveres D

! nevērsiet lāzera staru citu personu vai mājdzīvnieku

virzienā un neskatieties lāzera starā pat no liela attāluma

-lai izslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥b, lai blokētu līmeņošanas elementu, kad izmantojat to AR automātisku līmeņošanu

-neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet

(lāzera stars var apžilbināt citas tuvumā esošās personas)

-ja mērinstruments netiek lietots, izslēdziet to, lai taupītu energiju

- Darbs ar automātisko pašizlīdzināšanos

-novietojiet mērinstrumentu uz līdzenas, stingras virsmas vai pieslēdziet to statīvam N, vai spailes turētājam G

-pārvietojiet slēdzi F pozīcijā ⑥a

-ja automātiskās līmeņošanas funkcija nav iespējama, piem., tāpēc ka virsmai, uz kuras novietots mērinstruments, ir vairāk nekā 4° novirze no horizontālās plaknes, lāzera līnijas mirgo, un indikators E iedegas sarkanā krāsā

-šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process

-tiklīdz mērinstruments atkal atrodas pašizlīdzināšanās diapazonā ±4°, lāzera līnijas ieslēdzas pastāvīgi, un indikators E izslēdzas

-ārpus pašizlīdzināšanās diapazona robežām, kas ir ±4°, darbs ar mērinstrumentu pašizlīdzināšanās režīmā nav iespējams, jo var netikt nodrošināts savstarpēji taisns leņķis starp mērinstrumenta izstarotajām lāzera līnijām

-ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmaiņas

-tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera

līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju

- Darbs bez automātiskās pašizlīdzināšanās

-pārvietojiet slēdzi F pozīcijā ⑥b

-nospiediet lāzera pogu C, lai izslēgtu lāzera staru

-indikators E šajā režīmā paliek sarkans

-ja ir izslēgta automatiskā pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas

- Darbs ar papildu atzīmēm uz lāzera līnijām (1911) ⑦

-mērinstruments projicē papildu atzīmes ar vienādiem intervāliem uz lāzera līnijām, lai sniegtu labāku atbalstu, piekarot attēlus utt. uz sienām

-ja pārvietojat mērinstrumentu no projicējamās virsmas, papildu atzīmju attālums un garums palielināsies, taču, ja pārvietosiet mērinstrumentu uz projicējamās virsmas pusi, tas samazināsies ⑦a

-pārliecinieties, ka jūs neprojcējat lāzera staru lenkī, citādi papildu atzīmes netiks projicētas ar vienādiem intervāliem ⑦b

PRAKTISKI PADOMI

- Vienmēr veidojiet atzīmes uz lāzera stara viduslīnijas (lāzera staru veidoto līniju platums mainās atkarībā no attāluma)

- Lāzera skatbrilles ① (neietilpst standarta piegādes komplektā)

-lāzera skatbrillēm M ① piemīt īpašība aizturēt apkārtējo gaismu -tāpēc lāzera gaisma acīm šķiet spilgtāka

-nelietojiet lāzera skatbrilles kā aizsargbrilles (lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma)

-nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus (lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju)

- Darbs ar spailes turētāju (nav standarta komplektācijā) ⑧

-ar spailes turētāju G jūs varat pievienot mērinstrumentu dažādiem objektiem, kuru biezums ir līdz 60 mm, piemēram, caurules vai galda malas

-piestipriniet ¼” skrūvi K ¼” statīva virsmai J mērinstrumenta augšā vai apakšā ⑧a

! nepieskrūvējiet mērinstrumentu pārāk stipri, jo tā var tikt bojāta tā vītne

-izmantojiet rokturi H, lai atvērtu spaili un piestiprinātu to vēlamajā pozīcijā, atlaižot rokturi H atkal

-atlaidiet kloki L ⑧b, lai pielāgotu mērinstrumenta pozīciju un lāzera stara projekciju

-pēc pielāgošanas savelciet kloki L

- Darbs ar statīvu (neietilpst standarta piegādes komplektā)

-statīvs N ① ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai

-novietojiet mērinstrumentu uz statīva tā, lai tā vītne J atrastos pret statīva 1/4" skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva

- Šis darbarīks nav paredzēts profesionālai lietošanai

- Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības

- Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmainām (var nelabvēlīgi ietekmēt tā precizitāti)

-piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā

-vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu

- Nepieļaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu

-bojājumi mērinstrumentā var nelabvēlīgi ietekmēt tā darbības precizitāti

-ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidoto līniju ar līmenisku vai statenisku atskaites līniju

- Transportējot mērinstrumentu, pārbīdiet slēdzi F (līdz ar to tiek fiksēts mērinstrumenta svārsta mezgls, kas pretējā gadījumā varētu tikt bojāts strauju kustību dēļ)

• Uzturiet mērinstrumentu tīru

- Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos

- Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu

- Nelietojiet apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus

- Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi

- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā -nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

- levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)

APKĀRTĒJĀS VIDES AIZSARDZĪBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

-saskaṇā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās

elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā -īpašs simbols ③ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā
