Ürün Tipi	Lazer Seviyesi
Marka	Skil
Model	1911 DA
Lazer Sınıfı	2 (IEC/EN 60825-1:2014)
Dalga Boyu	520 nm (yeşil)
Kendiliğinden Dengeleme Aralığı	±4°
Dengeleme Hassasiyeti	±0,5 mm/m
Çalışma Aralığı	20 m'ye kadar (uygun koşullar altında)
Dengeleme Süresi	≤5 saniye
Pil Türü	Li-Polimer, 3,7 V, 1200 mAh
Çalışma Süresi	Yaklaşık 6 saat
Ağırlık	0,26 kg
Boyutlar (U x G x Y)	71 x 61 x 77 mm
Tripod Bağlantısı	1/4" dişi vida
Şarj Arayüzü	USB Micro-B (5V, ≥0,5A)
Çalışma Sıcaklığı	-5°C ile +40°C arası
Saklama Sıcaklığı	-20°C ile +70°C arası
Ek Özellikler	Otomatik dengeleme, manuel mod, lazer hatlarında ek projeksiyon işaretleri
Dahil Aksesuarlar	Şarj kablosu (Micro-B)
Dahil Değildir	Tripod, kelepçe tutucu, lazer görüş gözlükleri, güç kaynağı
Bakım	Nemli bir bezle temizleyin; çözücü kullanmayın
Kullanım Amacı	İç mekan, profesyonel olmayan kullanım

Sık sorulan sorular - 1911 DA SKIL

Pili nasıl şarj ederim?

Şarj kablosunu (Micro-B) şarj arayüzüne (A) ve bir USB güç kaynağına (5V, ≥0,5A, dahil değildir) bağlayın. Pil seviye göstergesi sırasıyla kırmızı, sarı, sonra yeşil yanıp söner. Sabit yeşil olduğunda tamamen şarj olmuştur.

Lazer seviyesini nasıl açarım?

Otomatik dengeleme için anahtarı (F) ⑥a konumuna getirin. Manuel mod için lazer açma/kapama düğmesine (C) basın. Lazer ışını hemen çıkış açıklığından (D) yayılacaktır.

Pil seviye göstergesi neyi gösterir?

Kullanım sırasında: yeşil (>%40 kapasite), sarı (<%40), kırmızı (<30 dakika kalan). Şarj sırasında: yanıp sönen kırmızı (≤30 dakika çalışma), yanıp sönen sarı (>30 dakika), yanıp sönen yeşil (>%90), sabit yeşil (dolu).

Kendiliğinden dengeleme aralığı nedir?

Kendiliğinden dengeleme aralığı ±4°'dir. Alet bu açının ötesinde eğilirse, lazer çizgileri yanıp söner ve gösterge kırmızıya döner. Dengelemeyi yeniden etkinleştirmek için aleti düz bir yüzeye yerleştirin.

Bu lazer seviyesini dışarıda kullanabilir miyim?

Alet yalnızca iç mekan kullanımı içindir. Parlak güneş ışığında çalışma aralığı azalır. Neme veya aşırı sıcaklıklara maruz bırakmayın.

Lazer seviyesini nasıl temizlerim?

Yumuşak, nemli bir bezle silin. Temizlik maddeleri veya çözücüler kullanmayın. Lazerin çıkış açıklığına özellikle dikkat edin ve tüyleri temizleyin.

1911 DA ile hangi aksesuarlar dahildir?

Yalnızca şarj kablosu (Micro-B) dahildir. Tripod, kelepçe tutucu ve lazer görüş gözlükleri dahil değildir ve ayrıca satın alınmalıdır.

Lazer seviyesini tripoda nasıl monte ederim?

Aletin üst veya alt kısmındaki 1/4" tripod bağlantısını (J) kullanın. Tripodun 1/4" vidasını bağlantıya vidalayın. Kilitleme vidasını sıkıca sıkın.

1910, 1911 ve 1912 modelleri arasındaki fark nedir?

1910: kırmızı lazer (635 nm), çalışma aralığı 15 m, 16 saat pil. 1911: yeşil lazer (520 nm, <1 mW), 20 m aralık, 6 saat pil, ek projeksiyon işaretleri ile. 1912: yeşil lazer (520 nm, <5 mW), 20 m aralık, 6 saat pil.

Bu lazer seviyesi gözler için güvenli midir?

Sınıf 2 lazer ürünüdür. Işına bakmayın veya insanlara veya hayvanlara doğrultmayın. Kazara maruz kalırsanız, gözlerinizi kapatın ve başka yöne dönün. Lazer görüş gözlüklerini yalnızca daha iyi görünürlük için kullanın, göz koruması olarak değil.

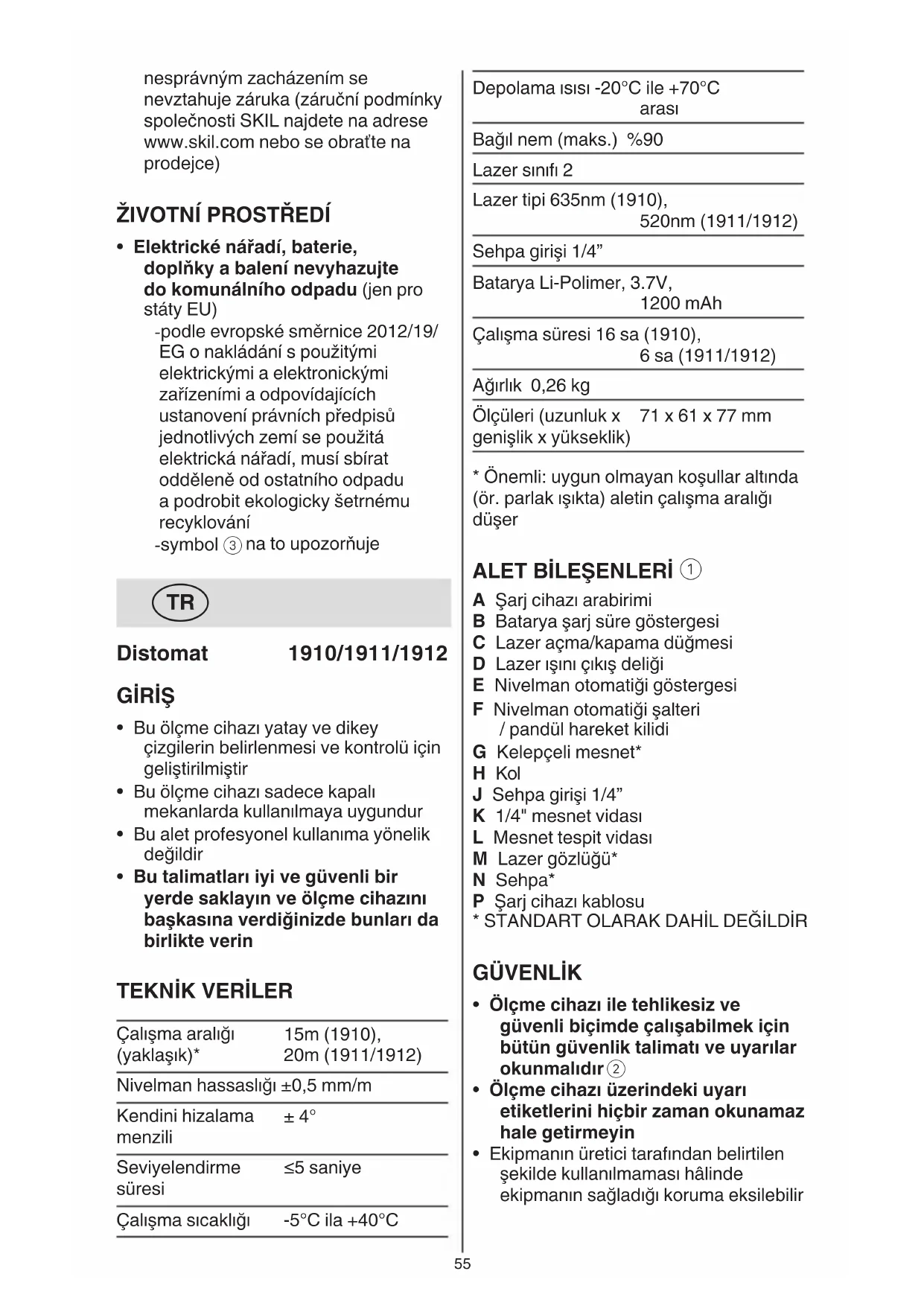

KULLANIM KILAVUZU 1911 DA SKIL

• Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir
• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

TEKNİK VERİLER

Çalışma aralığı(yaklaşık)*	15m (1910),20m (1911/1912)
Nivelman hassaslığı ± 0,5 mm/m
Kendini hizalama menzili	± 4^
Seviyelendirme süresi	≤ 5 saniye
Çalışma sıcaklığı	-5°C ila +40°C

Depolama ısisı -20°C ile +70°C arası

Bağıl nem (maks.) %90

Lazer sınıfı 2

Lazer tipi 635nm (1910), 520nm (1911/1912)

Sehpa girişi 1/4”

Batarya Li-Polimer, 3.7V, 1200 mAh

Çalışma süresi 16 sa (1910), 6 sa (1911/1912)

Ağırlık 0,26 kg

Ölçüleri (uzunluk x 71 x 61 x 77 mm genişlik x yükseklik)

* Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta) aletin çalışma aralığı düşer

ALET BİLEŞENLERİ ①

A Şarj cihazı arabirimi
B Batarya şarj süre göstergesi
C Lazer açma/kapama düğmesi
D Lazer işını çıkış deliği
E Nivelman otomatiği göstergesi
F Nivelman otomatiği şalteri / pandül hareket kilidi
G Kelepçeli mesnet*
H Kol
J Sehpa girişi 1/4"
K 1/4" mesnet vidası
L Mesnet tespit vidası
M Lazer gözlüğü*
N Sehpa*
P Şarj cihazı kablosu
* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır ②
• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin

• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir

• Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

• Lazer işinini başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) ④
• Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin
• Lazer donanımında hiçbir değişiklik yapmayın
• Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)
• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)
• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

ALET ÜZERİNDEKİ SİMGELERİN ACIKLAMASI

② Kullanmadan önce kılavuzu okuyun

③ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

④ Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü

KULLANIM

- Bataryanın şarji ⑤

! temin edilen batarya bir miktar şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için, elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin)

! şarj cihazı veya güç kaynağı ile birlikte verilen talimatları okuyun ve bunlara uyun

-sadece 5V çıkış gerilimine ve ≥0.5A çıkış akımına sahip bir şarj cihazı veya güç kaynağı kullanın
-şarj cihazı kablosunu P hem şarj cihazına ya da güç kaynağına (standart olarak dahil değildir) hem de şarj cihazı arabirimine A bağlayın
-KIRMIZI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakika ya da daha kısa bir süre çalışmasını sağlayacağını gösterir
-SARI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakikadan daha uzun süre çalışmasını sağlayacağını gösterir
-YEŞİL renkte yanıp sönen gösterge B, bataryanın tam kapasitenin %90'indan daha fazlasının şarj olduğunu gösterir
-batarya tamamen şarj edildiğinde gösterge B sürekli YEŞİL yanar

- Batarya sarj süre göstergesi B ①

-kullanım sırasında batarya şarj seviye göstergesi B, farklı renklerle kalan batarya kapasitesini gösterir
-YEŞİL renk, tam kapasitenin %40'indan fazla şarji gösterir
-SARI renk, tam kapasitenin %40'indan daha az şarji gösterir
-KIRMIZI renk, alet otomatik olarak kapanmadan önce sadece 30 dakikalık şarj kaldığını gösterir

- Açma/kapama ⑥

-ölçü aletini açmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme ünitesinin kilidini açmak için anahtarı F konumuna ⑥ a kaydırın

! açtıktan hemen sonra ölçü aleti, çıkış deliğinden D bir lazer ışını gönderir

! lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın

-ölçü aletini kapatmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme

ünitesini kilitlemek için anahtarı F konumuna ⑥b kaydırın

-açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın (lazer ışını başkalarının gözünü alabilir)

-ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın

- Nivelman otomatiği ile çalışmak -ölçü aletini düz bir yere yerleştirin, sıkıca destekleyin veya üçayağa N ya da kelepçeli mesnete G bağlayın -anahtarı F konumuna ^6 a kaydırın -otomatik düzleme fonksiyonu, ör. ölçü aletinin üzerinde durduğu yüzeyin yatay düzlemden 4°den daha fazla sapması nedeniyle kullanılamıyorsa lazer çizgisi hızlı yanıp söner ve gösterge E kırmızıya döner

-bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin

-ölçü aleti tekrar ±4°lik kendini hizalama menzili içine girdiğinde lazer çizgileri sürekli yanar ve gösterge E kapanır

-otomatik nivelman alanı ±4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir

-işletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar -hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer işinını referans noktasına göre kontrol edin

- Nivelman otomatiği olmadan çalışmak -anahtarı F konumuna ^6 b kaydırın -lazer işınınlı açmak için lazer düğmesine C basın -gösterge E bu modda sürekli kırmızı yanar -nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz

- Lazer çizgileri (1911) ⑦ üzerinde ek işaretlerle çalışma -ölçü aleti, resimleri vb. duvara asarken daha iyi yardımcı olmak için

lazer çizgileri üzerine eşit aralıklarla ek işaretler yansıtır

-aleti yansıtma yüzeyinden uzaklaştırırsanız ek işaretlerin uzaklığı ve uzunluğu artar ve aleti yansıtma yüzeyine ⑦a doğru yaklaştırdığınızda azalır

-lazer ışınıni açılı şekilde yansıtmadığınızdan emin olun, aksi takdirde ek işaretler eşit aralıklarla ⑦b yansıtılmaz

UYGULAMA ÖNERİLERİ

• İşaretleme için daima lazer çizgisinin ortasını kullanın (lazer işının genişliği uzaklığa bağlı olarak değişir)
• Lazer gözlüğü ① (standart olarak dahil değildir)

-lazer gözlüğü M① çevredeki ışıkları filtre eder

-bu, lazer ışığının daha parlak görünmesini sağlar

-lazer gözlüğünü koruyucu gözlüğü olarak kullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar)

-lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

- Kelepçeli mesnet ile çalışma (standart olarak dahil değildir) ⑧

-kelepçeli mesnet G ile ölçü aletini borular veya bir masanın kenarları gibi kalın, farklı nesnelere 60 mm takabilirsiniz
-¼” vidayı K, aletin üstünde veya altında ⑧ a bulunan ¼” üçayak montaj aparatına J monte edin

! ölçme cihazını çok fazla sıkmayın, aksi takdirde hasar görebilir

-kelepçeyi açmak için kulbu H kullanın ve kulbu H tekrar bırakarak dilediğiniz yere takın
-aletin konumunu ve lazer işını yansıtma düzlemini ayarlamak için düğmeyi L ⑧b gevşetin
-ayardan sonra düğmeyi L tekrar sıkın

- Sehpa ile çalışmak (standart olarak dahil değildir)

-sehpa N ① sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar -ölçme cihazının sehpa kovanını J sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın

BAKIM / SERVİS

- Bu alet profesyonel kullanıma yönelik değildir

- Ölçme cihazınızı nemden/islaklıktan ve doğrudan güneş ışınından koruyun

- Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir)

-örneğin cihazı uzun süre otomobil içinde bırakmayın -büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

- Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun

-ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir -şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin

- Ölçme cihazını başka bir yere taşımak istediğinizde şalterini F (bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir)

- Ölçme cihazını daima temiz tutun

- Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

- Kirleri ve pislikleri nemli, temiz bir bezle silin

- Deterjan veya çözücü madde kullanmayın

- Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

- Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza

veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -sembol ③ size bunu anımsatmalıdır
