1960 DA - Lāzera līmenis SKIL - Bezmaksas lietošanas instrukcija

Zīmols	Skil
Modelis	1960 DA
Produkta veids	360° krustoto līniju lāzera līmenis
Lietošana	Iekštelpām, neprofesionāls
Lietošanas attālums	20 m
Nivelēšanas precizitāte	±0,5 mm/m
Automātiskās nivelēšanas diapazons	±4°
Iestatīšanas laiks	≤5 sekundes
Lāzera klase	2 (635 nm)
Barošana	Li-polimēra akumulators 3,7 V, 1200 mAh
Darbības laiks	10 stundas
Statīva savienojums	1/4"
Izmēri (G x P x A)	96 x 73 x 107 mm
Svars	0,44 kg
Darba temperatūra	-5°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Maksimālais relatīvais mitrums	90%
Darba režīmi	Krustotas līnijas, horizontāls, vertikāls
Nivelēšana	Automātiska (≤5 s) un manuāla
Akumulatora uzlādes indikators	Jā (ZAĻŠ >40%, DZELTENS <40%, SARKANS <30 min)
Drošība	2. klases lāzers, neskatīties starā
Apkope	Mīksts, mitrs audums, bez šķīdinātājiem
Remontējamība	Tikai pilnvarotā Skil servisa centrā
Iekļautie piederumi	Uzlādes kabelis (adapteris nav iekļauts)
Papildu piederumi	Skatīšanās brilles, statīvs

Bieži uzdotie jautājumi - 1960 DA SKIL

Kā uzlādēt Skil 1960 DA lāzera līmeņa akumulatoru?

Akumulators tiek uzlādēts, izmantojot pievienoto kabeli, pievienojot to lādētāja interfeisam A un USB lādētājam (5 V, ≥0,5 A, nav iekļauts). Indikators B mirgo sarkanā krāsā (uzlāde <30 min), dzeltenā (>30 min) vai zaļā (>90%). Tas paliek nemainīgi zaļš, kad uzlāde ir pabeigta.

Ko nozīmē uzlādes līmeņa indikators lietošanas laikā?

Lietošanas laikā indikators B ir zaļš, ja atlikušā jauda ir >40%, dzeltens, ja <40%, un sarkans, ja līdz automātiskai izslēgšanai atlikušas mazāk nekā 30 minūtes.

Kā ieslēgt un izslēgt ierīci?

Lai ieslēgtu bez automātiskās nivelēšanas, nospiediet pogu C. Ar automātisko nivelēšanu pabīdiet slēdzi F pozīcijā ⑥a. Lai izslēgtu, nospiediet C (manuālais režīms) vai pabīdiet F pozīcijā ⑥b (bloķēšana).

Kādi ir pieejamie darba režīmi?

Nospiediet vairākas reizes uz C, lai izvēlētos: krustoto līniju režīms (horizontāla + vertikāla), horizontālais režīms (horizontāla līnija) vai vertikālais režīms (vertikāla līnija). Šie režīmi ir pieejami ar vai bez automātiskās nivelēšanas.

Kā izmantot automātisko nivelēšanu?

Novietojiet ierīci uz stabilas virsmas vai statīva. Pabīdiet F pozīcijā ⑥a. Ja slīpums ir >4°, lāzeri mirgo un indikators E kļūst sarkans. Novietojiet horizontāli; kad esat ±4° diapazonā, lāzeri paliek ieslēgti un E nodziest.

Ko darīt, ja automātiskā nivelēšana nedarbojas?

Ja lāzeri mirgo un indikators E ir sarkans, virsma pārsniedz automātiskās nivelēšanas diapazonu (±4°). Novietojiet ierīci uz horizontālas virsmas. Trieciena gadījumā ierīce pēc stabilizācijas automātiski atkārtoti nivelējas.

Vai es varu izmantot ierīci bez automātiskās nivelēšanas?

Jā. Pabīdiet F pozīcijā ⑥b un nospiediet C, lai aktivizētu lāzeru. Indikators E paliek sarkans. Jūs varat turēt ierīci rokā vai novietot uz slīpa atbalsta.

Kā tīrīt lāzera līmeni?

Izmantojiet mīkstu un mitru drānu. Nekad neiegremdējiet ūdenī vai citos šķidrumos. Neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Regulāri tīriet lāzera izejas zonu, lai noņemtu putekļus.

Ko darīt defekta vai atteices gadījumā?

Remontu uzticiet tikai pilnvarotam Skil servisa centram. Atgrieziet instrumentu neizjauktu kopā ar pirkuma apliecinājumu. Bojājumi, kas radušies pārslodzes vai nepareizas lietošanas dēļ, nav garantijas segti.

Vai tādi piederumi kā statīvs vai brilles ir iekļauti?

Nē, statīvs K un lāzera staru skatīšanās brilles J nav iekļautas standarta komplektācijā. tie ir pieejami kā papildu piederumi. Uzlādes kabelis H ir iekļauts, bet tīkla adapteris jāiegādājas atsevišķi.

LIETOŠANAS INSTRUKCIJA 1960 DA SKIL

360° škērslīniju 1960/1961 lāzers

IEVADS

• Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei
• Mērinstruments ir piemērots darbam vienīgi telpās
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Pēc izlasīšanas saglabājiet šos norādījumus un mērinstrumenta tālāknodošanas gadījumā nododiet tos jaunajam lietotājam kopā ar mērinstrumentu

TEHNISKIE PARAMETRI

Darbības diapazons (aptuveni)*	20 m (1960), 30 m (1961)
Izlīdzināšanas precizitāte	±0,5 mm/m
Pašizlīdzināšanās diapazons	±4°
Līmeņošanas laiks ≤5 sekundes
Darbības temperatūra	-5°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Relatīvais mitrums (maks.)	90%
Lāzera klase 2
Lāzera starojums	635 nm (1960), 520 nm (1961)
vītne stiprināšanai uz statīva	1/4"
Akumulators Litija polimēru, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Darbības ilgums	10 stundas (1960), 8 stundas (1961)
Svars 0,44 kg

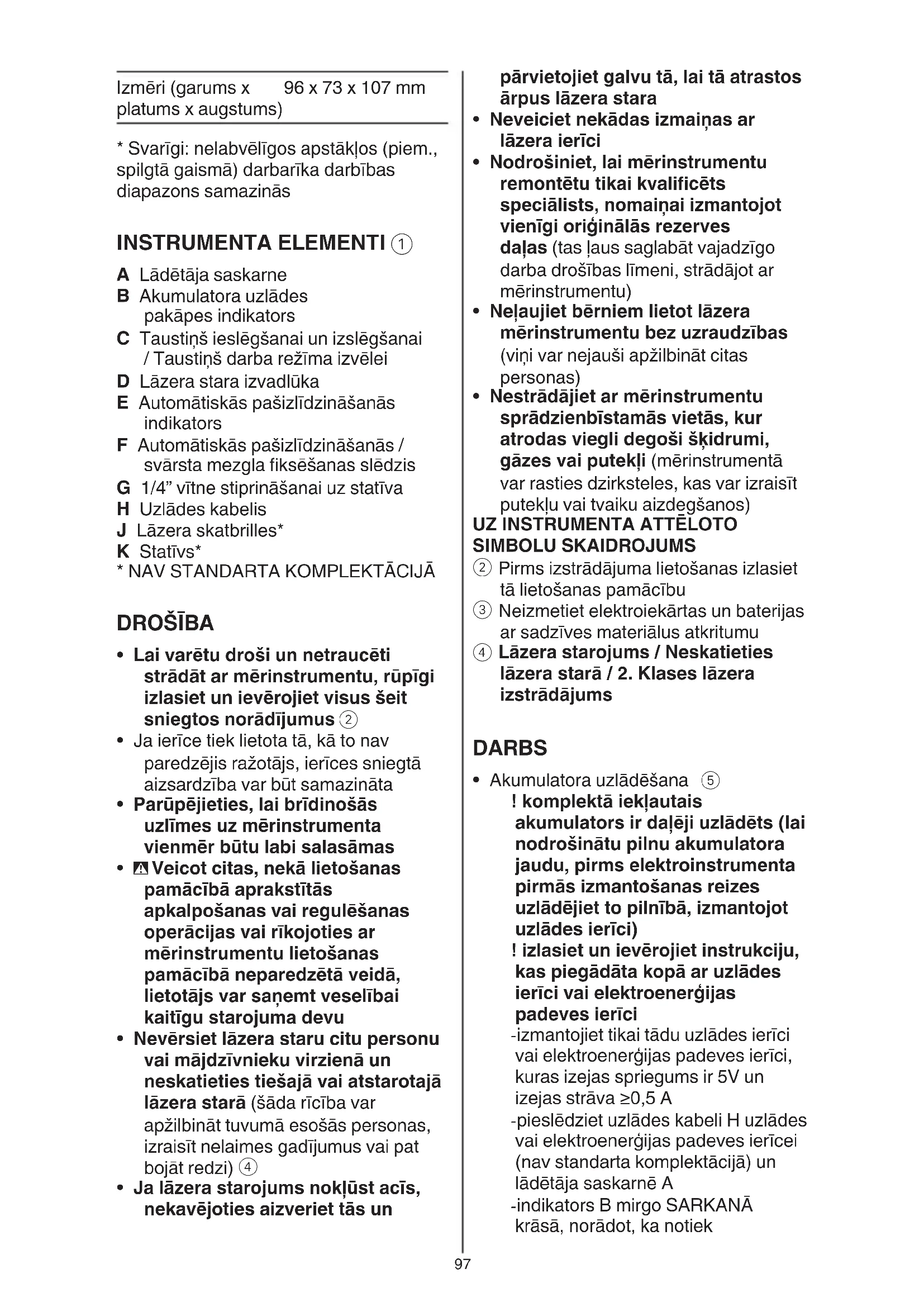

Izmēri (garums x 96 x 73 x 107 mm platums x augstums)

* Svarīgi: nelabvēlīgos apstāklos (piem., spilgtā gaismā) darbarīka darbības diapazons samazinās

INSTRUMENTA ELEMENTI ①

A Lādētāja saskarne
B Akumulatora uzlādes pakāpes indikators
C Taustiņš ieslēgšanai un izslēgšanai / Taustiņš darba režīma izvēlei
D Lāzera stara izvadlūka
E Automātiskās pašizlīdzināšanās indikators
F Automātiskās pašizlīdzināšanās / svārsta mezgla fiksēšanas slēdzis
G 1/4" vītne stiprināšanai uz statīva
H Uzlādes kabelis
J Lāzera skatbrilles*
K Statīvs*
* NAV STANDARTA KOMPLEKTĀCIJĀ

DROŠÍBA

• Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus ②
• Ja ierīce tiek lietota tā, kā to nav paredzējis ražotājs, ierīces sniegtā aizsardzība var būt samazināta
• Parūpējieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas
• Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu
• Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā (šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi) ④
• Ja lāzera starojums nokļūst acīs, nekavējoties aizveriet tās un

pārvietojiet galvu tā, lai tā atrastos ārpus lāzera stara

• Neveiciet nekādas izmaiņas ar lāzera ierīci
• Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas (tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu)
• Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības (viņi var nejauši apžilbināt citas personas)
• Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi (mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos)
  ② Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
  ③ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu
  ④ Lāzera starojums / Neskatieties lāzera starā / 2. Klases lāzera izstrādājums

UZ INSTRUMENTA ATTÊLOTO SIMBOLU SKAIDROJUMS

DARBS

- Akumulatora uzlādēšana ⑤

! komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)

! izlasiet un ievērojiet instrukciju, kas piegādāta kopā ar uzlādes ierīci vai elektroenerģijas padeves ierīci

-izmantojiet tikai tādu uzlādes ierīci vai elektroenerģijas padeves ierīci, kuras izejas spriegums ir 5V un izejas strāva ≥0,5 A
-pieslēdziet uzlādes kabeli H uzlādes vai elektroenerģijas padeves ierīcei (nav standarta komplektācijā) un lādētāja saskarnē A
-indikators B mirgo SARKANĀ krāsā, norādot, ka notiek

akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ľauj lietot mērinstrumentu 30 minūtes vai mazāk

-indikators B mirgo DZELTENĀ krāsā, norādot, ka notiek akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ħauj lietot mērinstrumentu vairāk nekā 30 minūtes

-indikators B mirgo ZALĀ krāsā, norādot, ka akumulatora uzlādes līmenis ir vairāk nekā 90%

-indikators B ieslēdzas ZALŠ, kad akumulators ir pilnībā uzlādēts

- Akumulatora uzlādes pakāpes indikators B ①

-izmantošanas laikā akumulatora uzlādes pakāpes indikators B norāda atlikušo uzlādes pakāpi dažādās krāsās

-ZALA krāsa norāda uz vairāk nekā 40% no pilnas uzlādes

-DZELTENA krāsa norāda uz mazāk nekā 40% no pilnas uzlādes

-SARKANA krāsa norāda, ka atlikušas 30 minūtes, līdz ierīce automātiski izslēgsies

• leslēgšana/izslēgšana ⑥

-lai ieslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥a, lai atblokētu līmeņošanas ierīci, kad izmantojat to AR automātisku līmeņošanu

! uzreiz pēc ieslēgšanas mērinstruments nosūta lāzera staru no izejas atveres D

! nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma

-lai izslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥b, lai blokētu līmeņošanas elementu, kad izmantojat to AR automātisku līmeņošanu

-neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet (lāzera stars var apžilbināt citas tuvumā esošās personas)

-ja mērinstruments netiek lietots, izslēdziet to, lai taupītu energiju

- Darba režimi

-visus darba režīmus var izmantot AR automātisko pašizlīdzināšanos (stāvoklis ⑥a) vai BEZ tās (stāvoklis ⑥b)

-nospiediet C vairākas reizes, līdz tiek iestatīts vēlamais režīms

1) Krustlīniju režīms: mērinstruments projicē vienu līmenisku un vienu statenisku līniju ⑦

2) Horizontālais režīms: mērinstruments projicē vienu līmenisku līniju ⑧

3) Vertikālais režīms: mērinstruments projicē vienu statenisku līniju ⑨

- Darbs ar automātisko pašizlīdzināšanos

-novietojiet mērinstrumentu uz līmeniska, stabila pamata vai arī nostipriniet to uz statīva K

-pārvietojiet slēdzi F pozīcijā ⑥a

-ja automātiskās līmeņošanas funkcija nav iespējama, piem., tāpēc ka virsmai, uz kuras novietots mērinstruments, ir vairāk nekā 4° novirze no horizontālās plaknes, lāzera līnijas mirgo, un indikators E iedegas sarkanā krāsā

-šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process

-tiklīdz mērinstruments atkal atrodas pašizlīdzināšanās diapazonā ±4°, lāzera līnijas ieslēdzas pastāvīgi, un indikators E izslēdzas

-ârpus pašizlīdzināšanās diapazona robežām, kas ir ±4°, darbs ar mērinstrumentu pašizlīdzināšanās režīmā nav iespējams, jo var netikt nodrošināts savstarpēji taisns leņķis starp mērinstrumenta izstarotajām lāzera līnijām

-ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmainņas

-tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju

• Darbs bez automātiskās pašizlīdzināšanās
  -pārvietojiet slēdzi F pozīcijā ⑥b
  -nospiediet lāzera pogu C, lai izslēgtu lāzera staru
  -indikators E šajā režīmā paliek sarkans
  -ja ir izslēgta automātiskā
  pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas

PRAKTISKI PADOMI

- Vienmēr veidojiet atzīmes uz lāzera stara viduslīnijas (lāzera staru veidoto līniju platums mainās atkarībā no attāluma)

- Lāzera skatbrilles ① (neietilpst standarta piegādes komplektā)

-lāzera skatbrillēm J ① piemīt īpašība aizturēt apkārtējo gaismu

-tāpēc lāzera gaisma acīm škiet spilgtāka

-nelietojiet lāzera skatbrilles kā aizsargbrilles (lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasar no lāzera starojuma)

-nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus (lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju)

- Darbs ar statīvu (neietilpst standarta piegādes komplektā)

-statīvs K① ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai

-novietojiet mērinstrumentu uz statīva tā, lai tā vītne G atrastos pret statīva 1/4” skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva

• Šis darbarīks nav paredzēts profesionālai lietošanai
• Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības
• Nepaklaujiet instrumentu loti augstas vai loti zemas

temperatūras iedarbībai un straujām temperatūras izmaiņām

(var nelabvēlīgi ietekmēt tā precizitāti)

-piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā

-vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu

- Nepiełaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu

-bojājumi mērinstrumentā var nelabvēlīgi ietekmēt tā darbības precizitāti

-ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidoto līniju ar līmenisku vai statenisku atskaites līniju

- Transportējot mērinstrumentu, pārbīdiet slēdzi F (līdz ar to tiek fiksēts mērinstrumenta svārsta mezgls, kas pretējā gadījumā varētu tikt bojāts strauju kustību dēl)

• Uzturiet mērinstrumentu tīru

- Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos

- Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu

- Nelietojiet apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus

- Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi

- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā -nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

- levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet

www.skil.com vai vērsieties pie izplatītāja)

APKĀRTĒJĀS VIDES AIZSARDZĪBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm) -saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā -īpašs simbols ③ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā
