Márka	Skil
Modell	1960 DA
Terméktípus	360° keresztvonalas lézerszintező
Használat	Beltéri, nem professzionális
Használati távolság	20 m
Szintezési pontosság	±0,5 mm/m
Automatikus szintezési tartomány	±4°
Szintezési idő	≤5 másodperc
Lézerosztály	2 (635 nm)
Tápellátás	Li-polimer akkumulátor 3,7 V, 1200 mAh
Üzemidő	10 óra
Állványcsatlakozó	1/4"
Méretek (Szé x Ma x Mé)	96 x 73 x 107 mm
Súly	0,44 kg
Üzemi hőmérséklet	-5°C és +40°C között
Tárolási hőmérséklet	-20°C és +70°C között
Max. relatív páratartalom	90%
Üzemmódok	Keresztvonalas, vízszintes, függőleges
Szintezés	Automatikus (≤5 mp) és kézi
Akkumulátor töltöttség kijelző	Igen (ZÖLD >40%, SÁRGA <40%, PIROS <30 perc)
Biztonság	2. osztályú lézer, ne nézzen a sugárba
Karbantartás	Puha, nedves kendő, ne használjon oldószereket
Javíthatóság	Csak Skil által jóváhagyott szervizközpont
Tartozékok	Töltőkábel (adapter nem tartozék)
Opcionális tartozékok	Szemüveg, állvány

Gyakran ismételt kérdések - 1960 DA SKIL

Hogyan tölthető a Skil 1960 DA lézerszintező akkumulátora?

Az akkumulátor a mellékelt kábelen keresztül tölthető, csatlakoztatva a töltő A csatlakozófelületéhez és egy USB töltőhöz (5 V, ≥0,5 A, nem tartozék). A B jelzőfény pirosan villog (töltés <30 perc), sárgán (>30 perc) vagy zölden (>90%). Folyamatos zöld fény jelzi a teljes töltöttséget.

Mit jelent a töltöttségi szint kijelző használat közben?

Használat közben a B jelzőfény zöld, ha a fennmaradó kapacitás >40%, sárga, ha <40%, és piros, ha kevesebb mint 30 perc van az automatikus kikapcsolásig.

Hogyan kapcsolható be és ki a készülék?

Automatikus szintezés nélküli bekapcsoláshoz nyomja meg a C gombot. Automatikus szintezéssel csúsztassa az F kapcsolót ⑥a pozícióba. Kikapcsoláshoz nyomja meg a C gombot (kézi mód) vagy csúsztassa az F kapcsolót ⑥b pozícióba (zárás).

Milyen üzemmódok állnak rendelkezésre?

Nyomja meg többször a C gombot a választáshoz: keresztvonalas mód (vízszintes + függőleges), vízszintes mód (vízszintes vonal) vagy függőleges mód (függőleges vonal). Ezek a módok automatikus szintezéssel vagy anélkül is elérhetők.

Hogyan használható az automatikus szintezés?

Helyezze a készüléket stabil felületre vagy állványra. Csúsztassa az F kapcsolót ⑥a pozícióba. Ha a lejtés >4°, a lézerek villognak, és az E jelzőfény pirosra vált. Helyezze vízszintesre; ha a ±4° tartományba esik, a lézerek folyamatosan világítanak, és az E kialszik.

Mit tegyek, ha az automatikus szintezés nem működik?

Ha a lézerek villognak és az E jelzőfény piros, a felület meghaladja az automatikus szintezési tartományt (±4°). Helyezze a készüléket vízszintesebb felületre. Ütés esetén a készülék automatikusan újraszintezi magát stabilizálódás után.

Használhatom a készüléket automatikus szintezés nélkül?

Igen. Csúsztassa az F kapcsolót ⑥b pozícióba és nyomja meg a C gombot a lézer aktiválásához. Az E jelzőfény piros marad. Tarthatja a készüléket a kezében vagy helyezheti dőlt felületre.

Hogyan tisztítsam a lézerszintezőt?

Használjon puha, nedves kendőt. Soha ne merítse vízbe vagy más folyadékba. Ne használjon tisztítószereket vagy oldószereket. Rendszeresen tisztítsa a lézer kilépőnyílását a por eltávolításához.

Mi a teendő hiba vagy meghibásodás esetén?

A javítást kizárólag Skil által jóváhagyott szervizközpontra bízza. Küldje vissza a szerszámot szétszerelés nélkül a vásárlás igazolásával. A túlterhelés vagy helytelen használat okozta károk nem tartoznak a garancia alá.

Az olyan tartozékok, mint az állvány vagy a szemüveg, benne vannak a csomagban?

Nem, a K állvány és a J lézersugár szemüveg nem tartozék. Opcionálisan elérhetők. A H töltőkábel mellékelve van, de a hálózati adaptert külön kell megvásárolni.

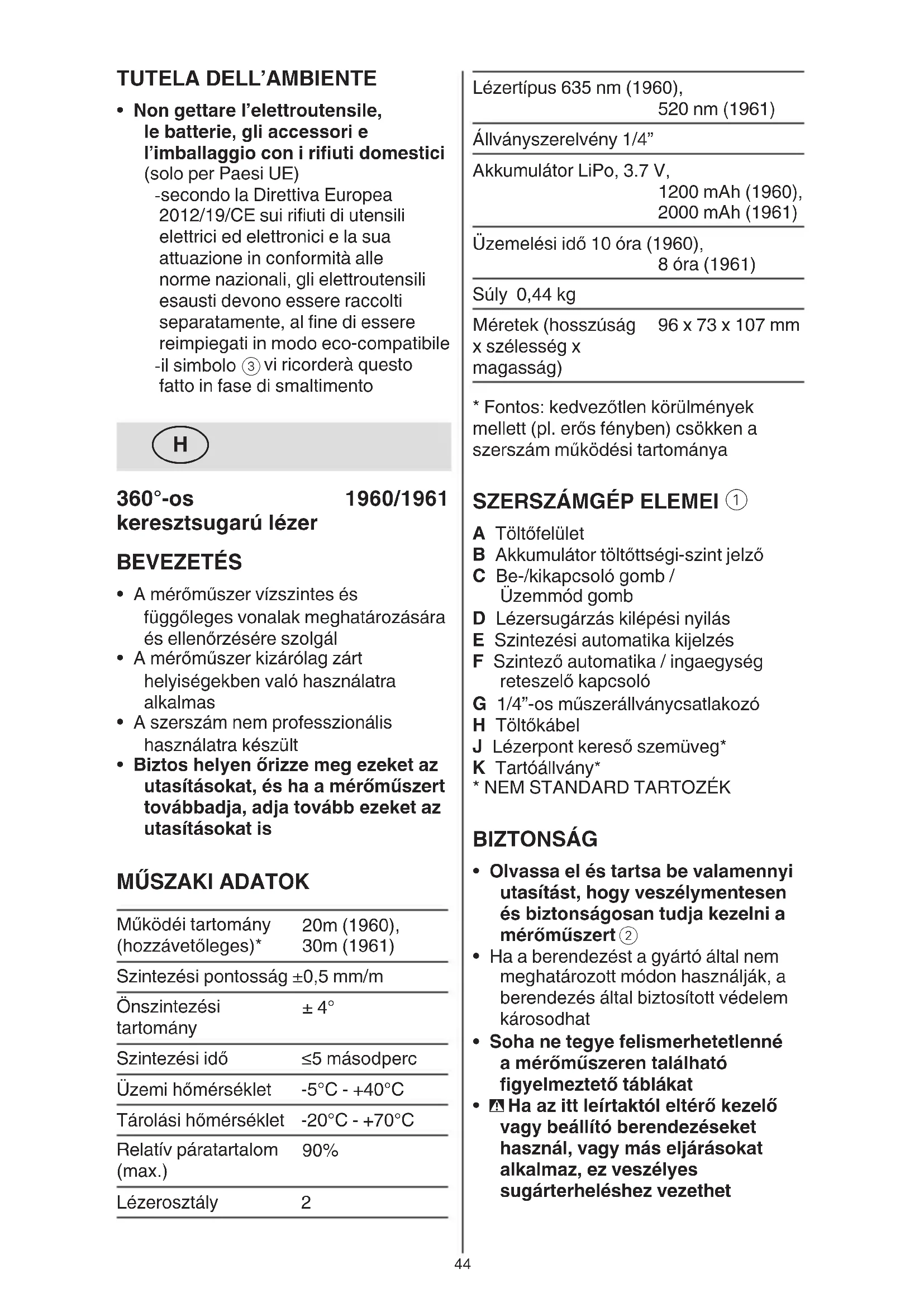

HASZNÁLATI ÚTMUTATÓ 1960 DA SKIL

• A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál
• A mérőműszer kizárólag zárt helyiségekben való használatra alkalmas
• A szerszám nem professzionális használatra készült
• Biztos helyen őrizze meg ezeket az utasításokat, és ha a mérőműszert továbbadja, adja tovább ezeket az utasításokat is

MÜSZAKI ADATOK

Működési tartomány (hozzávetőleges)*	20m (1960), 30m (1961)
Szintezési pontosság ±0,5 mm/m
Önszintezési tartomány	±4°
Szintezési idő	≤5 másodperc
Üzemi hőmérséklet	-5°C - +40°C
Tárolási hőmérséklet	-20°C - +70°C
Relatív páratartalom (max.)	90%
Lézerosztály	2

Lézertípus 635 nm (1960), 520 nm (1961)

Állványszerelvény 1/4"

Akkumulátor LiPo, 3.7 V, 1200 mAh (1960), 2000 mAh (1961)

Üzemelési idő 10 óra (1960), 8 óra (1961)

Súly 0,44 kg

Méretek (hosszúság 96 x 73 x 107 mm x szélesség x magasság)

* Fontos: kedvezőtlen körülmények mellett (pl. erős fényben) csökken a szerszám működési tartománya

SZERSZÁMGÉP ELEMEI ①

A Töltöfelület
B Akkumulátor töltöttségi-szint jelző
C Be-/kikapcsoló gomb / Üzemmód gomb
D Lézersugárzás kilépési nyilás
E Szintezési automatika kijelzés
F Szintező automatika / ingaegység reteszelő kapcsoló
G 1/4"-os müszerállványcsatlakozó
H Töltőkábel
J Lézerpont kereső szemüveg*
K Tartóállvány*
* NEM STANDARD TARTOZÉK

BIZTONSÁG

- Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert ②

- Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem károsodhat

- Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat

- Ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet

• Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba (ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét)④
• Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából
• Ne hajtson végre a lézerberendezésen semmiféle változtatást
• A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja (ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon)
• Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják (ezzel akaratlanul elvakíthatnak más személyeket)
• Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak (amérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gözöket meggyújthatják)

A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK MAGYARÁZATA

② Használat előtt olvassa el a használati utasítást
③ Ne dobja az elektromos kéziszerszámokat és elemek a háztartási szemétbe
④ Lézersugárzás / Ne nézzen a lézerssugárba / 2. Osztályú lézer termék

KEZELÉS

- Az akkumulátor töltése ⑤

! a biztosított akkumulátor részlegesen töltött (az akkumulátor teljes kapacitásának biztosításához teljes töltöttségi állapotig töltse azt a kéziszerszám első használatát megelőzően) ! olvassa el és kövesse a töltővel vagy tápegységgel kapott utasításokat

-csak olyan töltöt vagy tápegységet használjon, amelynek kimeneti feszültsége 5 V és ≥0,5 A között van
-csatlakoztassa a töltőkábelt H töltővel vagy tápegységgel (nem szabványos tartozék) és töltőkészülékkel A
-a B jelzőfény PIROSAN villog, jelezve, hogy az akkumulátor töltés alatt áll és a jelenlegi akkumulátorkapacitás a szerszám legfeljebb 30 perces üzemeléséhez elegendő
-a B jelzőfény SÁRGÁN villog, jelezve, hogy az akkumulátor töltés alatt áll és a jelenlegi akkumulátorkapacitás a szerszám több mint 30 perces üzemeléséhez elegendő
-a jelzőfény B ZÖLDEN villog, jelezve, hogy az akkumulátor töltöttségi szintje meghaladja a teljes kapacitás több mint 90%-át
-a B jelzőfény folyamatosan ZÖLDEN világít, jelezve, hogy az akkumulátor teljesen feltöltődött

- Akkumulátor töltöttségi-szint jelző B①

-a használat közben az akkumulátorszint B jelzőfénye a fennmaradó akkumulátorkapacitást különböző színekkel jelzi

-A ZÖLD szín a teljes kapacitás több mint 40%-át jelzi
-A SÁRGA szín a teljes kapacitás kevesebb mint 40%-át jelzi
-A PIROS szín azt jelzi, hogy mindössze 30 perc maradt, mielőtt a szerszám automatikusan kikapcsol

- Be/Ki ⑥

-a mérőszerszám bekapcsolásához vagy nyomja meg a lézergombot C az automatikus szintezés használata NÉLKÜL történő használathoz, vagy csúsztassa el a(z) F kapcsolót a(z)⑥ a pozícióba a szintezőegység feloldásához az automatikus szintezéssel EGYÜTT történő használathoz

! közvetlenül a bekapcsolást követően a mérőeszköz lézersugárt bocsát ki a(z) D kimeneten

! sohase irányítsa a lézersugarat személyekre vagy állatokra és

sohase nézzen bele közvetlenül - még nagyobb távolságból sem - a lézersugárba

-a mérőszerszám kikapcsolásához vagy nyomja meg a lézergombot C az automatikus szintezés használata NÉLKÜL történő használathoz, vagy csúsztassa el a(z) F kapcsolót a(z)⑥b pozícióba a szintezőegység zárolásához az automatikus szintezéssel EGYÜTT történő használathoz

-sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert (a lézersugár más személyeket elvakíthat)

-ha nem használja a méröműszert, kapcsolja azt ki, hogy takarékoskodjon az energiával

- Üzemmódok

- valamennyi üzemmódot mind szintezési automatikáVAL (helyzet ⑥a), mind aNÉLKÜL (helyzet ⑥b) is lehet használni

-nyomjon meg a C gombot többször egymás után, amíg a kívánt üzemmód beállítása meg nem történik

1) Keresztvonalas üzemmód: a mérömüszer egy vízszintes és egy függőleges lézervonalat hoz létre ⑦

2) Vízszintes üzemmód: a mérőműszer egy vízszintes lézervonalat hoz létre ⑧

3) Függőleges üzemmód: a mérőműszer egy függőleges lézervonalat hoz létre ⑨

- Munkavégzés a szintezési automatikával

-helyezze a mérőműszert egy vízszintes, szilárd alátétre vagy rögzítse a K műszerállványra -csúsztassa el a(z) F kapcsolót a(z) ⑥a pozícióba

-ha az automatikus szintezési funkció nem használható, mert például a felület, amelyre a mérőeszközt helyezte, több mint 4°-kal eltér a vízszintestől, a lézersugár villogni kezd és a(z) E jelzőfény pirosra vált

-ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását

-amint a mérőeszköz ismét az önkiegyenlítő, vízszintestől legfeljebb ±4°-kal eltérő tartományba kerül, a lézersugár folyamatosan ég és a(z) E jelzőfény kikapcsol

-a ±4° önszintezési tartományon kívül a szintezési automatikával nem lehet dolgozni, mert másképp nem lehet biztosítani, hogy a lézervonalak egymással derékszöget alkossanak

-ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést

-a megismételt önszintezés után ellenőrizze a vízszintes, illetve függőleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a hibás méréseket

- Munkavégzés a szintezési automatika nélkül

-csúsztassa el a(z) F kapcsolót a(z) ⑥b pozícióba

-nyomja meg a lézergombot C a lézersugár bekapcsolásához

-a(z) E jelzőfény folyamatosan pirosan világít ebben az üzemmódban

-kikapcsolt szintezési automatika mellett a méröműszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti

HASZNÁLAT

- A jelöléshez mindig csak a lézervonal közepét használja (a lézervonal szélessége a távolságtól függően változik)

- Lézerpont kereső szemüveg ① (nem standard tartozék)

-a lézerpont kereső szemüveg J① kiszűri a környező fényt

-ennek köszönhetően a lézersugár fényesebbnek fog tűnni szabad szemmel

-ne használja a lézerpontkereső szemüveget védőszemüvegként (a lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem

nyújt védelmet a lézersugárral szemben)

-ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként (a lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet)

- Munkavégzés a háromlábú műszerállvánnyal (nem standard tartozék)

-egy K ① háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt

-tegye fel a mérőműszert a G műszerállvűny 1/4"-os menetére és a műszerállvány rögzítőcsavarjával rögzítse

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült
• Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától
• Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak (befolyásolhatják a mérőműszer mérési pontosságát)

-például ne hagyja hosszabb ideig a mérőműszert egy autóban

-hagyja a méröműszert temperálódni, mielőtt azt ismét üzembe venné

- Ügyeljen arra, hogy a mérómüszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek

-a mérőműszer megrongálódása befolyással lehet a mérési pontosságra

-egy heves lökés vagy esés után ellenőrzésként mindig hasonlítsa össze a lézervonalakat egy ismert függőleges, illetve vízszintes referencia vonallal

• Tolja el a F (ezzel az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja)
  • Tartsa mindig tisztán a mérömüszert

• Ne merítse vízbe vagy más folyadékokba a mérőszerszámot

• A szennyeződéseket egy nedves, puha kendővel törölje le

• Ne használjon tisztító- vagy oldószereket
• Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak
• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)
• Vegye figyelembe, hogy a garancia nem fedi le a túlterhelés és a gép helytelen használata miatt okozott károkat (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét)

KÖRNYEZET

- Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára)

-a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani -erre emlékeztet a ③ jelzés, amennyiben felmerül az intézkedésre való igény
