1960 DA - Nivel lazer SKIL - Manual falas për përdoruesin

Marka	Skil
Modeli	1960 DA
Lloji i produktit	Nivelesh lazer me vija kryqëzuese 360°
Përdorimi	Brendshëm, jo profesional
Distanca e përdorimit	20 m
Saktësia e nivelimit	±0,5 mm/m
Gama e nivelimit automatik	±4°
Koha e nivelimit	≤5 sekonda
Klasa lazer	2 (635 nm)
Furnizimi	Bateri Li-polimer 3,7 V, 1200 mAh
Autonomia	10 orë
Lidhja e tripodit	1/4"
Dimensionet (G x Gj x L)	96 x 73 x 107 mm
Pesha	0,44 kg
Temperatura e funksionimit	-5°C deri në +40°C
Temperatura e ruajtjes	-20°C deri në +70°C
Lagështia relative maksimale	90%
Mënyrat e funksionimit	Vija kryqëzuese, horizontale, vertikale
Nivelimi	Automatik (≤5 s) dhe manual
Treguesi i ngarkesës së baterisë	Po (GJELBËR >40%, VERDHË <40%, KUQ <30 min)
Siguria	Lazer klasa 2, mos shikoni rrezen
Mirëmbajtja	Pecetë e butë e lagur, pa tretës
Riparueshmëria	Vetëm qendër e autorizuar Skil për shërbim pas shitjes
Aksesorët e përfshirë	Kabllo karikimi (përshtatësi nuk përfshihet)
Aksesorët opsionalë	Syze shikimi, tripod

Pyetjet më të shpeshta - 1960 DA SKIL

Si të ngarkoj baterinë e niveleve lazer Skil 1960 DA?

Bateria ngarkohet përmes kabllit të përfshirë duke e lidhur në ndërfaqen e karikuesit A dhe në një karikues USB (5 V, ≥0,5 A, nuk përfshihet). Treguesi B pulson në të kuqe (karikim <30 min), të verdhë (>30 min) ose të gjelbër (>90%). Ai qëndron i fiksuar në të gjelbër kur karikimi është i plotë.

Çfarë tregon treguesi i nivelit të ngarkesës gjatë përdorimit?

Gjatë përdorimit, treguesi B është i gjelbër nëse kapaciteti i mbetur >40%, i verdhë nëse <40%, dhe i kuq nëse ka më pak se 30 minuta para fikjes automatike.

Si të ndizni dhe fikni pajisjen?

Për ta ndezur pa nivelim automatik, shtypni butonin C. Me nivelim automatik, rrëshqitni çelësin F në pozicionin ⑥a. Për ta fikur, shtypni C (modalitet manual) ose rrëshqitni F në pozicionin ⑥b (kyçje).

Cilat janë mënyrat e funksionimit në dispozicion?

Shtypni disa herë C për të zgjedhur: modaliteti i vijave kryqëzuese (horizontale + vertikale), modaliteti horizontal (vija horizontale), ose modaliteti vertikal (vija vertikale). Këto mënyra janë në dispozicion me ose pa nivelim automatik.

Si të përdorni nivelimin automatik?

Vendoseni pajisjen në një sipërfaqe të qëndrueshme ose në një tripod. Rrëshqitni F në pozicionin ⑥a. Nëse pjerrësia është >4°, lazerët pulsojnë dhe treguesi E bëhet i kuq. Rivendoseni në horizontale; sapo të jetë brenda intervalit ±4°, lazerët mbeten të ndezur dhe E fiket.

Çfarë të bëni nëse nivelimi automatik nuk funksionon?

Nëse lazerët pulsojnë dhe treguesi E është i kuq, sipërfaqja kalon intervalin e nivelimit automatik (±4°). Vendoseni pajisjen në një sipërfaqe më horizontale. Në rast goditjeje, pajisja riniset automatikisht pas stabilizimit.

A mund ta përdor pajisjen pa nivelim automatik?

Po. Rrëshqitni F në pozicionin ⑥b dhe shtypni C për të aktivizuar lazerin. Treguesi E mbetet i kuq. Mund ta mbani pajisjen në dorë ose ta vendosni në një mbështetëse të pjerrët.

Si të pastroni nivelin lazer?

Përdorni një pecetë të butë dhe të lagur. Mos e zhytni kurrë në ujë ose lëngje të tjera. Mos përdorni detergjentë ose tretës. Pastroni rregullisht zonën e daljes së lazerit për të hequr pluhurat.

Çfarë të bëni në rast defekti ose prishjeje?

Besoni riparimin vetëm një qendre të autorizuar të shërbimit pas shitjes Skil. Kthejeni mjetin të paçmontuar me dëshminë tuaj të blerjes. Dëmet nga mbingarkesa ose përdorimi i gabuar nuk mbulohen nga garancia.

A janë të përfshirë aksesorët si tripodi ose syzet?

Jo, tripodi K dhe syzet e shikimit të rrezes lazer J nuk jepen standard. Ato janë në dispozicion si opsion. Kablloja e karikimit H është e përfshirë, por përshtatësi i rrjetit duhet të blihet veçmas.

MANUAL I PËRDORUESIT 1960 DA SKIL

• Vegla matëse është planifikuar për përcaktimin dhe kontrollin e vijave horizontale dhe vertikale
• Vegla matëse është e përshtatshme në mënyrë ekskluzive vetëm për veprime në objekte pune të mbyllura
• Kjo vegël nuk është e projektuar për përdorim profesional
• Ruajini këto udhëzime për referencë në të ardhmen dhe përfshijini ato bashkë me veglën matëse kur t'ia jepni një pale të tretë

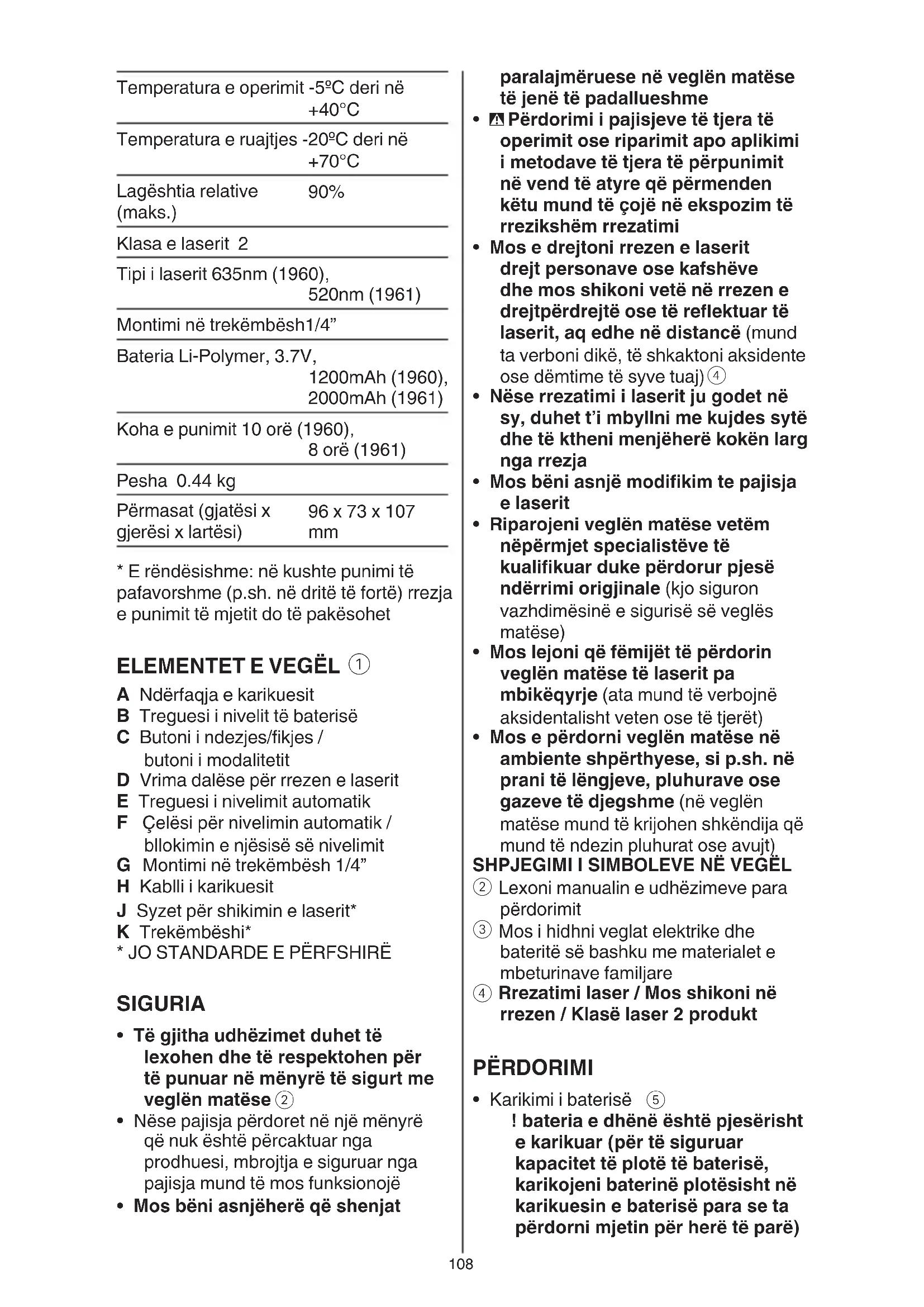

TË DHËNAT TEKNIKE

Rrezja e punimit (afërsisht)*

20 m (1960), 30 m (1961)

Saktësia e nivelimit ±0,5 mm/m

Gama e nivelimit automatik

± 4^

Koha e nivelimit ≤5 sekonda

Temperatura e operimit -5°C deri në +40°C
Temperatura e ruajtjes -20°C deri në +70°C
Lagështia relative (maks.)	90%
Klasa e laserit 2
Tipi i laserit 635nm (1960), 520nm (1961)
Montimi në trekëmbësh1/4”
Bateria Li-Polymer, 3.7V, 1200mAh (1960), 2000mAh (1961)
Koha e punimit 10 orë (1960), 8 orë (1961)
Pesha 0.44 kg
Përmasat (gjatësi x gjerësi x lartësi)	96 x 73 x 107 mm

* E rëndësishme: në kushte punimi të pafavorshme (p.sh. në dritë të fortë) rrezja e punimit të mjetit do të pakësohet

ELEMENTET E VEGËL ①

A Ndërfaqja e karikuesit
B Treguesi i nivelit të baterisë
C Butoni i ndezjes/fikjes / butoni i modalitetit
D Vrima dalëse për rrezen e laserit
E Treguesi i nivelimit automatik
F Çelësi për nivelimin automatik / blokimin e njësisë së nivelimit
G Montimi në trekëmbësh 1/4"
H Kablli i karikuesit
J Syzet për shikimin e laserit*
K Trekëmbëshi*
* JO STANDARDE E PËRFSHIRË

SIGURIA

• Të gjitha udhëzimet duhet të lexohen dhe të respektohen për të punuar në mënyrë të sigurt me veglën matëse ②
• Nëse pajisja përdoret në një mënyrë që nuk është përcaktuar nga prodhuesi, mbrojtja e siguruar nga pajisja mund të mos funksionojë
• Mos bëni asnjëherë që shenjat

paralajmëruese në veglën matëse të jenë të padallueshme

• Përdorimi i pajisjeve të tjera të operimit ose riparimit apo aplikimi i metodave të tjera të përpunimit në vend të atyre që përmenden këtu mund të çojë në ekspozim të rrezikshëm rrezatimi
• Mos e drejtoni rrezen e laserit drejt personave ose kafshëve dhe mos shikoni vetë në rrezen e drejtpërdrejtë ose të reflektuar të laserit, aq edhe në distancë (mund ta verboni dikë, të shkaktoni aksidente ose dëmtime të syve tuaj) ④

- Nëse rrezatimi i laserit ju godet në sy, duhet t'i mbyllni me kujdes sytë dhe të ktheni menjëherë kokën larg nga rrezja

- Mos bëni asnjë modifikim te pajisja e laserit

- Riparojeni veglën matëse vetëm nëpërmjet specialistëve të kualifikuar duke përdorur pjesë ndërrimi origjinale (kjo siguron vazhdimësinë e sigurisë së veglës matëse)

- Mos lejoni që fëmijët të përdorin veglën matëse të laserit pa mbikëqyrje (ata mund të verbojnë aksidentalisht veten ose të tjerët)

- Mos e përdorni veglën matëse në ambiente shpërthyese, si p.sh. në prani të lëngjeve, pluhurave ose gazeve të djegshme (në veglën matëse mund të krijohen shkëndija që mund të ndezin pluhurat ose avujt)

SHPJEGIMI I SIMBOLEVE NË VEGËL

② Lexoni manualin e udhëzimeve para përdorimit
③ Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare
④ Rrezatimi laser / Mos shikoni në rrezen / Klasë laser 2 produkt

PËRDORIMI

• Karikimi i baterisë ⑤
  ! bateria e dhënë është pjesërisht e karikuar (për të siguruar kapacitet të plotë të baterisë, karikojeni baterinë plotësisht në karikuesin e baterisë para se ta përdorni mjetin për herë të parë)

! lexoni dhe ndiqni udhëzimet e dhëna me karikuesin ose furnizimin e energjisë

-përdorni vetëm karikues ose furnizim me energji që ka tension daljeje prej 5V dhe rrymë daljeje prej ≥0,5A

-lidhni kabllin e karikuesit H me karikuesin ose furnizimin me energji (nuk është i përfshirë si standard) dhe ndërfaqen e karikuesit A

-treguesi B pulson në ngjyrë TË KUQE që tregon se bateria po karikohet dhe kapaciteti aktual i baterisë bën të mundur që mjeti të punojë për 30 minuta ose më pak

-treguesi B pulson në ngjyrë TË VERDHE që tregon se bateria po karikohet dhe kapaciteti aktual i baterisë bën të mundur që mjeti të punojë për më shumë se 30 minuta

-treguesi B pulson ngjyrë JESHILE që tregon se bateria është karikuar me më shumë se 90% të kapacitetit total

-treguesi B qëndron ngjyrë JESHILE kur bateria është e karikuar plotësisht

• Treguesi i nivelit të baterisë B ①

-gjatë përdorimit, treguesi i nivelit të baterisë B tregon me ngjyra të ndryshme kapacitetin e mbetur të baterisë

-JESHILE tregon më shumë se 40% të kapacitetit të plotë

-E VERDHË tregon më pak se 40% të kapacitetit të plotë

-E KUQE tregon vetëm 30 minuta të mbetura para se të fiket automatikisht

- Ndezje/Fikje ⑥

-për të ndezur mjetin e matjes, shtypni qoftë butonin e laserit C kur e përdorni PA nivelim automatik, ose çelësin F në pozicionin ⑥a për të zhbllokuar njësinë e nivelimit kur e përdorni ME nivelim automatik

! menjëherë pasi është ndezur, mjeti i matjes dërgon një rreze laseri nga hapësira e daljes D

! mos e drejtoni rrezen e dritës drejt personave ose kafshëve dhe mos shikoni vetë drejt rrezes së dritës, as edhe nga një distancë e madhe

-për të fikur mjetin e matjes, shtypni qoftë butonin e laserit C kur e përdorni PA nivelim automatik, ose çelësin F në pozicionin ⑥b për të bllokuar njësinë e nivelimit kur e përdorni ME nivelim automatik

-mos e lini të pamonitoruar veglën matëse kur është e ndezur dhe fikeni veglën matëse pas përdorimit (rrezja e laserit mund të verbojë personat e tjerë)

-kur nuk e përdorni veglën matëse, fikeni atë për të zgjatur jetëgjatësinë e baterisë

- Modalitetet e funksionimit

-të gjitha modalitetet mund të zgjidhen ME nivelimin automatik (pozicioni ⑥ a) dhe PA nivelimin automatik (pozicioni ⑥ b)

-shtypni butonin C vazhdimisht derisa të vendoset modaliteti që doni

1) Modaliteti i vijës kryq: vegla matëse krijon një vijë laseri horizontale dhe një vertikale ⑦

2) Modaliteti horizontal: vegla matëse krijon një vijë laseri horizontale ⑧

3) Modaliteti vertikal: vegla matëse krijon një vijë laseri vertikale ⑨

- Puna me nivelimin automatik

-pozicionojeni veglën matëse mbi një mbështetëse të fortë dhe të niveluar ose lidheni te trekëmbëshi K

-lëvizni çelësin F në pozicionin ⑥a

-nëse funksioni i nivelimit automatik nuk është i mundur, p.sh. për shkak se sipërfaqja në të cilën qëndron mjeti i nivelimit devijon me më shumë se 4° nga plani horizontal, vijat e laserit pulsojnë dhe treguesi E ndizet në ngjyrë të kuqe

-në një rast të tillë, rregullojeni veglën matëse në një pozicion të niveluar dhe prisni që të kryhet nivelimi automatik

-menjëherë sapo mjeti i matjes është përsëri brenda rrezes së vetë-nivelimit prej ±4°, vijat e laserit qëndrojnë ndezur dhe treguesi E fiket

-kur nuk është brenda gamës së nivelimit automatik prej ±4°, nuk mund të punoni me nivelimin automatik, pasi nuk mund të sigurohet se vijat e laserit veprojnë në kënd të drejtë me njëra-tjetrën

-në rast të dridhjeve të dyshemesë ose ndryshimeve të pozicionit gjatë përdorimit, vegla matëse nivelohet automatikisht përsëri

-për të shmangur gabimet, kontrolloni pozicionin e vijës horizontale dhe vertikale të laserit në lidhje me pikat e referencës pas përsëritjes së nivelimit

- Puna pa nivelimin automatik

-lëvizni çelësin F në pozicionin ⑥b

-shtypni butonin e laserit C për të ndezur rrezen e laserit

-treguesi E qëndron ndezur në ngjyrë të kuqe në këtë modalitet

-kur nivelimi automatik është i çaktivizuar, mund ta mbani veglën matëse lirisht në duar ose ta vendosni në një sipërfaqe të pjerrët

KËSHILLË PËR PËRDORIMIN

- Përdorni gjithmonë qendrën e vijës së laserit për shënime (gjerësia e vijës së laserit ndryshon me ndryshimin e distancës)

- Syzet për shikimin e laserit ① (nuk përfshihen si standard)

-syzet për shikimin e laserit J① filtrojne dritën e ambientit

-kjo e bën dritën e laserit të duket më e shndritshme për sytë

-mos i përdorni syzet për shikimin e laserit si syze mbrojtëse (syzet për shikimin e laserit përdoren për përmirësimin e pamjes së rrezes së laserit, por ato nuk ju mbrojnë nga rrezatimi i laserit)

-mos i përdorni syzet për shikimin e laserit si syze dielli ose në trafik (syzet për shikimin e laserit nuk ofrojnë mbrojtje të plotë nga rrezet UV dhe zvogëlojnë perceptimin e ngjyrave)

- Puna me trekëmbëshin (nuk përfshihet si standard)

-trekëmbëshi K ① ofron një mbështetje të qëndrueshme dhe me lartësi të rregullueshme për matjen -vendoseni veglën matëse nëpërmjet montimit të trekëmbëshit G te filetimi mashkull 1/4” i trekëmbëshit dhe vidhosni mirë vidhën bllokuese të trekëmbëshit

MIRËMBAJTJA / SHËRBIMI

- Kjo vegël nuk është e projektuar për përdorim profesional

- Mbrojeni veglën matëse nga lagështia dhe nga drita e drejtpërdrejtë e diellit

- Mos e ekspozoni veglën matëse ndaj temperaturave ekstreme ose ndaj ndryshimeve në temperaturë (mund të dëmtohet saktësia e veglës matëse)

-për shembull, mos e lini atë në automjete për një kohë të gjatë -lëreni veglën matëse të përshtatet me temperaturën e ambientit para se ta përdorni

- Shmangni goditjet e forta ose rrëzimin e veglës matëse

-dëmtimi i veglës matëse mund të ndikojë te saktësia e saj -pas një goditje ose përplasje të fortë, krahasoni vijat e laserit me një vijë referimi të njohur horizontale ose vertikale

- Shtyjeni çelësin F (kjo e bllokon njësinë e nivelimit, e cila mund të dëmtohet në rast të lëvizjeve të mëdha)

- Mbajeni veglën matëse të pastër gjatë të gjithë kohës

- Mos e zhytni veglën matëse në ujë ose në lëngje të tjera

- Fshini copëzat me një pecetë të butë dhe të lagur

- Mos përdorni solucione pastrimi ose hollues

- Pastroni rregullisht sipërfaqet, sidomos në vrimën dalëse të laserit, dhe tregoni kujdes për grumbullimin e fibrave

- Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL

-dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

- Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të veglës janë

të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj)

MJEDISI

- Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së)

-në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin.

-simboli ③ do t'ju kujtojë për këtë gjë kur të jetë nevoja për t'i hedhur
