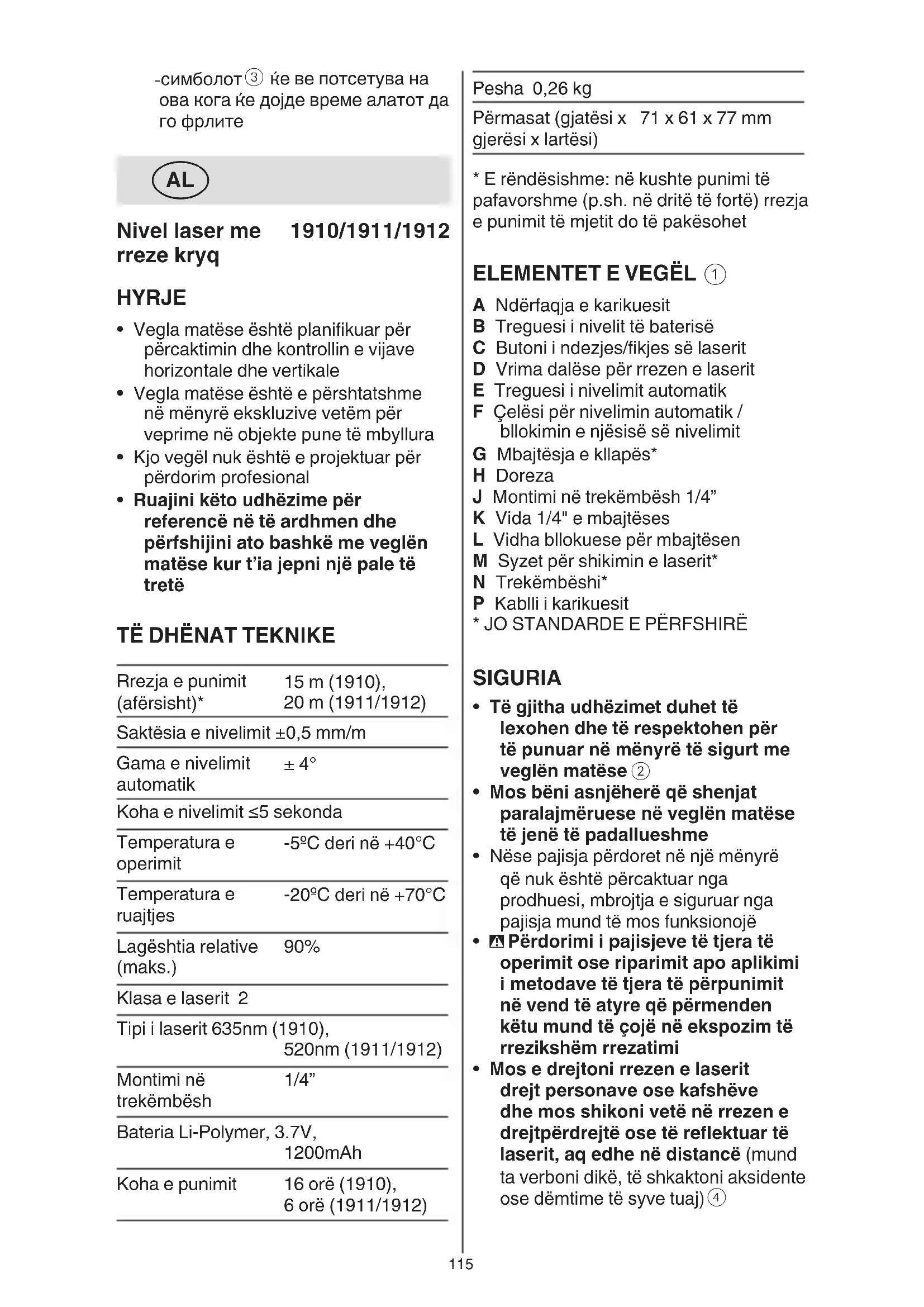

MANUAL I PËRDORUESIT 1910 AA SKIL

• E rëndësishme: në kushte punimi të pafavorshme (p.sh. në dritë të fortë) rrezja e punimit të mjetit do të pakësohet

A Ndërfaqja e karikuesit B Treguesi i nivelit të baterisë C Butoni i ndezjes/kjes së laserit D Vrima dalëse për rrezen e laserit E Treguesi i nivelimit automatik F Çelësi për nivelimin automatik / bllokimin e njësisë së nivelimit G Mbajtësja e kllapës* H Doreza J Montimi në trekëmbësh 1/4” K Vida 1/4" e mbajtëses L Vidha bllokuese për mbajtësen M Syzet për shikimin e laserit* N Trekëmbëshi* P Kablli i karikuesit

• JO STANDARDE E PËRFSHIRË SIGURIA

• Të gjitha udhëzimet duhet të lexohen dhe të respektohen për të punuar në mënyrë të sigurt me veglën matëse

• Mos bëni asnjëherë që shenjat paralajmëruese në veglën matëse të jenë të padallueshme

• Nëse pajisja përdoret në një mënyrë që nuk është përcaktuar nga prodhuesi, mbrojtja e siguruar nga pajisja mund të mos funksionojë

• -Përdorimi i pajisjeve të tjera të operimit ose riparimit apo aplikimi i metodave të tjera të përpunimit në vend të atyre që përmenden këtu mund të çojë në ekspozim të rrezikshëm rrezatimi

• Mos e drejtoni rrezen e laserit drejt personave ose kafshëve dhe mos shikoni vetë në rrezen e drejtpërdrejtë ose të reektuar të laserit, aq edhe në distancë (mund ta verboni dikë, të shkaktoni aksidente ose dëmtime të syve tuaj)

• Vegla matëse është planikuar për përcaktimin dhe kontrollin e vijave horizontale dhe vertikale

• Vegla matëse është e përshtatshme në mënyrë ekskluzive vetëm për veprime në objekte pune të mbyllura

• Kjo vegël nuk është e projektuar për përdorim profesional

• Ruajini këto udhëzime për referencë në të ardhmen dhe përfshijini ato bashkë me veglën matëse kur t’ia jepni një pale të tretë

Rrezja e punimit (afërsisht)* 15 m (1910), 20 m (1911/1912) Saktësia e nivelimit ±0,5 mm/m Gama e nivelimit automatik ± 4° Koha e nivelimit ≤5 sekonda Temperatura e operimit -5ºC deri në +40°C Temperatura e ruajtjes -20ºC deri në +70°C Lagështia relative (maks.) 90% Klasa e laserit 2 Tipi i laserit 635nm (1910), 520nm (1911/1912) Montimi në trekëmbësh 1/4” Bateria Li-Polymer, 3.7V, 1200mAh Koha e punimit 16 orë (1910), 6 orë (1911/1912)116 baterisë bën të mundur që mjeti të punojë për 30 minuta ose më pak - treguesi B pulson në ngjyrë TË VERDHË që tregon se bateria po karikohet dhe kapaciteti aktual i baterisë bën të mundur që mjeti të punojë për më shumë se 30 minuta - treguesi B pulson ngjyrë JESHILE që tregon se bateria është karikuar me më shumë se 90% të kapacitetit total - treguesi B qëndron ngjyrë JESHILE kur bateria është e karikuar plotësisht

• Treguesi i nivelit të baterisë B

- gjatë përdorimit, treguesi i nivelit të baterisë B tregon me ngjyra të ndryshme kapacitetin e mbetur të baterisë - JESHILE tregon më shumë se 40% të kapacitetit të plotë - E VERDHË tregon më pak se 40% të kapacitetit të plotë - E KUQE tregon vetëm 30 minuta të mbetura para se të ket automatikisht

- për të ndezur mjetin e matjes, shtypni qoftë butonin e laserit C kur e përdorni PA nivelim automatik, ose çelësin F në pozicionin

a për të zhbllokuar njësinë e nivelimit kur e përdorni ME nivelim automatik ! menjëherë pasi është ndezur, mjeti i matjes dërgon një rreze laseri nga hapësira e daljes D ! mos e drejtoni rrezen e dritës drejt personave ose kafshëve dhe mos shikoni vetë drejt rrezes së dritës, as edhe nga një distancë e madhe - për të kur mjetin e matjes, shtypni qoftë butonin e laserit C kur e përdorni PA nivelim automatik, ose çelësin F në pozicionin

b për të bllokuar njësinë e nivelimit kur e përdorni ME nivelim automatik - mos e lini të pamonitoruar veglën matëse kur është e ndezur dhe keni veglën matëse pas përdorimit (rrezja e laserit mund të verbojë personat e tjerë) - kur nuk e përdorni veglën matëse, keni atë për të zgjatur jetëgjatësinë e baterisë

• Nëse rrezatimi i laserit ju godet në sy, duhet t’i mbyllni me kujdes sytë dhe të ktheni menjëherë kokën larg nga rrezja

• Mos bëni asnjë modikim te pajisja e laserit

• Riparojeni veglën matëse vetëm nëpërmjet specialistëve të kualikuar duke përdorur pjesë ndërrimi origjinale (kjo siguron vazhdimësinë e sigurisë së veglës matëse)

• Mos lejoni që fëmijët të përdorin veglën matëse të laserit pa mbikëqyrje (ata mund të verbojnë aksidentalisht veten ose të tjerët)

• Mos e përdorni veglën matëse në ambiente shpërthyese, si p.sh. në prani të lëngjeve, pluhurave ose gazeve të djegshme (në veglën matëse mund të krijohen shkëndija që mund të ndezin pluhurat ose avujt)

Lexoni manualin e udhëzimeve para përdorimit

Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare

Rrezatimi laser / Mos shikoni në rrezen / Klasë laser 2 produkt PËRDORIMI

! bateria e dhënë është pjesërisht e karikuar (për të siguruar kapacitet të plotë të baterisë, karikojeni baterinë plotësisht në karikuesin e baterisë para se ta përdorni mjetin për herë të parë) ! lexoni dhe ndiqni udhëzimet e dhëna me karikuesin ose furnizimin e energjisë - përdorni vetëm karikues ose furnizim me energji që ka tension daljeje prej 5V dhe rrymë daljeje prej ≥0,5A - lidhni kabllin e karikuesit P me karikuesin ose furnizimin me energji (nuk është i përfshirë si standard) dhe ndërfaqen e karikuesit A - treguesi B pulson në ngjyrë TË KUQE që tregon se bateria po karikohet dhe kapaciteti aktual i117 e shenjave të tjera do të rritet, dhe ulet nëse e lëvizni mjetin drejt sipërfaqes së projektimit

- sigurohuni që të mos e projektoni rrezen e laserit nën një kënd, përndryshe shenjat e tjera nuk do të projektohen në intervale të barabarta

• Përdorni gjithmonë qendrën e vijës së laserit për shënime (gjerësia e vijës së laserit ndryshon me ndryshimin e distancës)

(nuk përfshihen si standard) - syzet për shikimin e laserit M

ltrojnë dritën e ambientit - kjo e bën dritën e laserit të duket më e shndritshme për sytë - mos i përdorni syzet për shikimin e laserit si syze mbrojtëse (syzet për shikimin e laserit përdoren për përmirësimin e pamjes së rrezes së laserit, por ato nuk ju mbrojnë nga rrezatimi i laserit) - mos i përdorni syzet për shikimin e laserit si syze dielli ose në trak (syzet për shikimin e laserit nuk ofrojnë mbrojtje të plotë nga rrezet UV dhe zvogëlojnë perceptimin e ngjyrave)

• Punimi me mbajtësen e kllapës (nuk është e përfshirë si standard)

- me mbajtësen e kllapës G mund ta lidhni mjetin e matjes me objekte të ndryshme që kanë një trashësi deri në 60 mm, si për shembull tuba ose anët e një tavoline - montoni vidën ¼” K në montimin e tripodit ¼” J sipër ose poshtë mjetit

! mos e shtrëngoni shumë veglën matëse, në rast të kundërt ajo mund të dëmtohet - përdorni dorezën H për të hapur kllapën dhe montojeni në vendin që dëshironi duke lëshuar dorezën H përsëri - lironi çelësin L

b për të rregulluar pozicionin e mjetit dhe projektimin e rrezes së laserit - pas rregullimit, shtrëngoni çelësin L

• Puna me nivelimin automatik - poziciononi mjetin e nivelimit mbi një mbajtëse të niveluar e të fortë ose lidheni në një tripod N ose në mbajtësen e kllapës G - lëvizni çelësin F në pozicionin

- nëse funksioni i nivelimit automatik nuk është i mundur, p.sh. për shkak se sipërfaqja në të cilën qëndron mjeti i nivelimit devijon me më shumë se 4° nga plani horizontal, vijat e laserit pulsojnë dhe treguesi E ndizet në ngjyrë të kuqe - në një rast të tillë, rregullojeni veglën matëse në një pozicion të niveluar dhe prisni që të kryhet nivelimi automatik - menjëherë sapo mjeti i matjes është përsëri brenda rrezes së vetë-nivelimit prej ±4°, vijat e laserit qëndrojnë ndezur dhe treguesi E ket - kur nuk është brenda gamës së nivelimit automatik prej ±4°, nuk mund të punoni me nivelimin automatik, pasi nuk mund të sigurohet se vijat e laserit veprojnë në kënd të drejtë me njëra-tjetrën - në rast të dridhjeve të dyshemesë ose ndryshimeve të pozicionit gjatë përdorimit, vegla matëse nivelohet automatikisht përsëri - për të shmangur gabimet, kontrolloni pozicionin e vijës horizontale dhe vertikale të laserit në lidhje me pikat e referencës pas përsëritjes së nivelimit

• Puna pa nivelimin automatik - lëvizni çelësin F në pozicionin

- shtypni butonin e laserit C për të ndezur rrezen e laserit - treguesi E qëndron ndezur në ngjyrë të kuqe në këtë modalitet - kur nivelimi automatik është i çaktivizuar, mund ta mbani veglën matëse lirisht në duar ose ta vendosni në një sipërfaqe të pjerrët

• Punimi me shenja të tjera në vijat e laserit (1911)

- mjeti i matjes projekton shenja të tjera në intervale të barabarta në vijat e laserit për ndihmë më të mirë kur varni piktura, p.sh. në mure - nëse e largoni mjetin nga sipërfaqja e projektimit, distanca dhe gjatësia118

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL - dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

• Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të veglës janë të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj) MJEDISI

• Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së) - në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin. - simboli

do t’ju kujtojë për këtë gjë kur të jetë nevoja për t’i hedhur

• Puna me trekëmbëshin (nuk përfshihet si standard) - trekëmbëshi N

ofron një mbështetje të qëndrueshme dhe me lartësi të rregullueshme për matjen - vendoseni veglën matëse nëpërmjet montimit të trekëmbëshit J te letimi mashkull 1/4” i trekëmbëshit dhe vidhosni mirë vidhën bllokuese të trekëmbëshit

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Mbrojeni veglën matëse nga lagështia dhe nga drita e drejtpërdrejtë e diellit

• Mos e ekspozoni veglën matëse ndaj temperaturave ekstreme ose ndaj ndryshimeve në temperaturë (mund të dëmtohet saktësia e veglës matëse) - për shembull, mos e lini atë në automjete për një kohë të gjatë - lëreni veglën matëse të përshtatet me temperaturën e ambientit para se ta përdorni

• Shmangni goditjet e forta ose rrëzimin e veglës matëse - dëmtimi i veglës matëse mund të ndikojë te saktësia e saj - pas një goditje ose përplasje të fortë, krahasoni vijat e laserit me një vijë referimi të njohur horizontale ose vertikale

• Shtyjeni çelësin F (kjo e bllokon njësinë e nivelimit, e cila mund të dëmtohet në rast të lëvizjeve të mëdha)

• Mbajeni veglën matëse të pastër gjatë të gjithë kohës

• Mos e zhytni veglën matëse në ujë ose në lëngje të tjera

• Fshini copëzat me një pecetë të butë dhe të lagur

• Mos përdorni solucione pastrimi ose hollues

• Pastroni rregullisht sipërfaqet, sidomos në vrimën dalëse të laserit, dhe tregoni kujdes për grumbullimin e brave.
