MANUAL DE USUARIO 1910 AA SKIL

Láser de línea en cruz 1910/1911/1912 INTRODUCCIÓN

• El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales

• El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados

• Esta herramienta no está concebida para uso profesional

• Guarde bien estas instrucciones y adjuntelas en la entrega del aparato de medición

Alcance (aproximado)* 15m (1910), 20m (1911/1912) Precisión de nivelación ±0,5 mm/m Margen de nivelación automática ± 4° Tiempo de nivelación ≤5 segundos Temperatura de funcionamiento -5°C a +40°C 1/4”-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla HOITO / HUOLTO

• Jamás desgure los rótulos de advertencia del aparato de medición

• Si el equipo se utiliza sin seguir las indicaciones del fabricante, la protección que proporciona podría verse afectada

• -En caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación

• No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reejado (debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo)

• Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo

• No efectúe modicaciones en el equipamiento del láser

• Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales (solamente así se mantiene la seguridad del aparato de medición)

• No deje que los niños puedan utilizar desatendidos el aparato de medición por láser (podrían deslumbrar, sin querer, a otras personas)

• No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo (el aparato de medición puede producir chispas e inamar los materiales en polvo o vapores) EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA

Lea el manual de instrucciones antes de utilizarla

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos

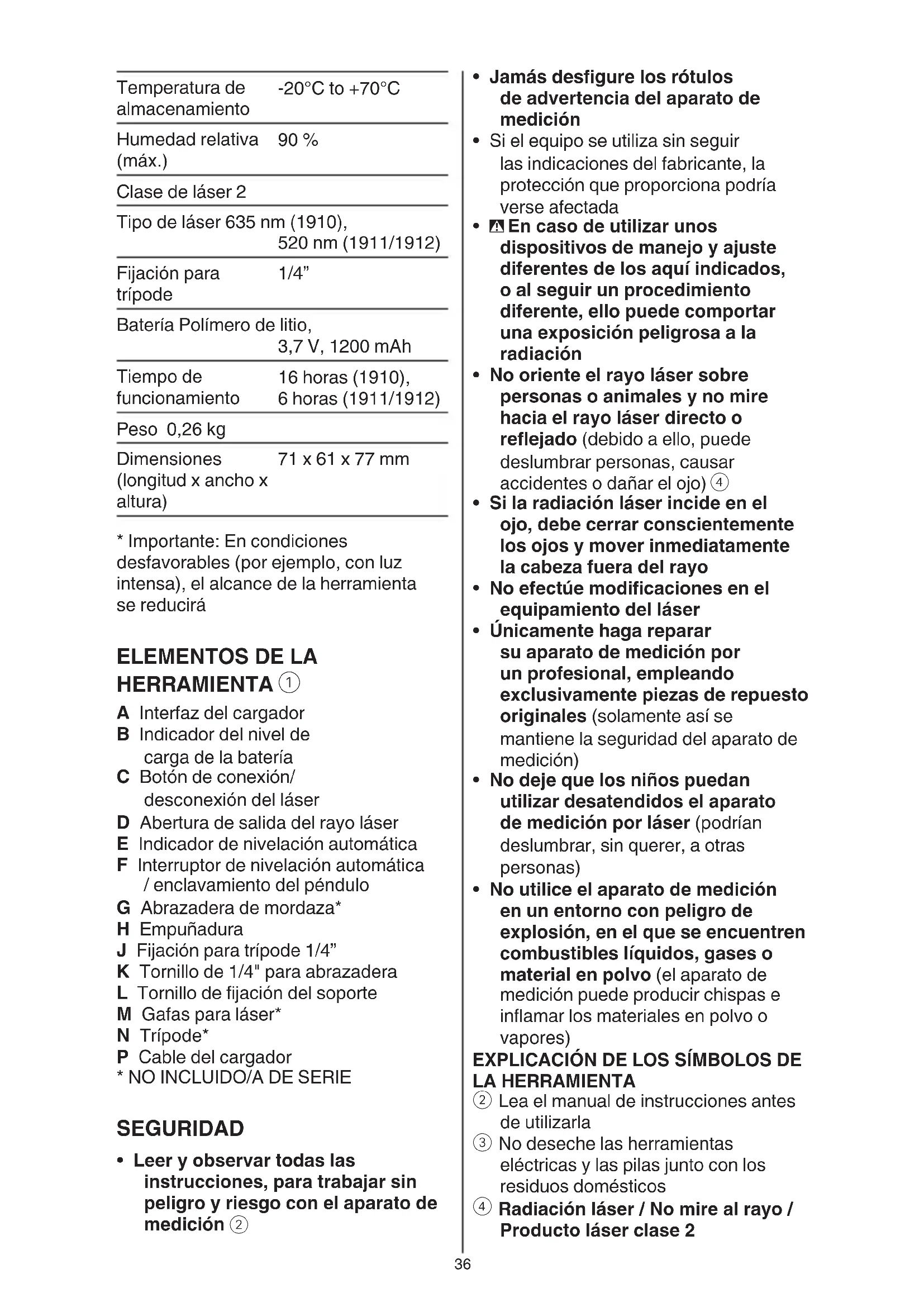

Radiación láser / No mire al rayo / Producto láser clase 2 Temperatura de almacenamiento -20°C to +70°C Humedad relativa (máx.) 90 % Clase de láser 2 Tipo de láser 635 nm (1910), 520 nm (1911/1912) Fijación para trípode 1/4” Batería Polímero de litio, 3,7 V, 1200 mAh Tiempo de funcionamiento 16 horas (1910), 6 horas (1911/1912) Peso 0,26 kg Dimensiones (longitud x ancho x altura) 71 x 61 x 77 mm

• Importante: En condiciones desfavorables (por ejemplo, con luz intensa), el alcance de la herramienta se reducirá

A Interfaz del cargador B Indicador del nivel de carga de la batería C Botón de conexión/ desconexión del láser D Abertura de salida del rayo láser E Indicador de nivelación automática F Interruptor de nivelación automática / enclavamiento del péndulo G Abrazadera de mordaza* H Empuñadura J Fijación para trípode 1/4” K Tornillo de 1/4" para abrazadera L Tornillo de jación del soporte M Gafas para láser* N Trípode* P Cable del cargador

• NO INCLUIDO/A DE SERIE SEGURIDAD

• Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición

automática, o lleve el interruptor F a la posición

a para desbloquear la unidad de nivelación cuando la utilice CON nivelación automática ! inmediatamente después de encenderla, la herramienta de medición envía un rayo láser al exterior por el oricio de salida D ! no oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia - para apagar la herramienta de medición, pulse el botón de láser C cuando la utilice SIN nivelación automática, o lleve el interruptor F a la posición

b para bloquear la unidad de nivelación cuando la utilice CON nivelación automática - no deje desatendido el aparato de medición estando conectado y desconéctelo después de cada uso (el rayo láser podría llegar a deslumbrar a otras personas) - si no utiliza el aparato de medición desconéctelo para ahorrar energía

• Operación con nivelación automática - coloque la herramienta de medición sobre un soporte rme y nivelado o engánchela a un trípode N o a la abrazadera de mordaza G - lleve el interruptor F a la posición

- si la función de nivelado automático no es posible (por ejemplo, porque la supercie sobre la que se apoya la herramienta de medición se desvía en más de 4° del plano horizontal), las líneas del láser destellean y el indicador E se vuelve rojo - en este caso, coloque horizontalmente el aparato de medición y espere la autonivelación - en cuanto la herramienta de medición vuelve a estar en el rango de autonivelación de ±4°, las líneas del láser se mantienen continuas y el indicador E se apaga - no es posible trabajar con nivelación automática fuera del margen de autonivelación de ±4 °, ya que en ese caso no quedaría garantizado que los haces del láser estén perpendiculares entre sí USO

• Recargue de la batería

! la batería se entrega parcialmente cargada (para poder aprovechar toda la capacidad de la batería, cárguela por completo en el cargador antes de utilizar la herramienta eléctrica por primera vez) ! lea y siga las instrucciones suministradas con el cargador o la fuente de alimentación - utilice únicamente un cargador o una fuente de alimentación con una tensión de salida de 5 V y una corriente de salida de ≥0,5 A - conecte el cable del cargador P al cargador o la fuente de alimentación (no se incluye de serie) y a la interfaz del cargador A - si el indicador B luce ROJO intermitente, signica que la batería se está cargando y que la capacidad actual de la batería solo permite utilizar la herramienta durante 30 minutos o menos - si el indicador B luce AMARILLO intermitente, signica que la batería se está cargando y que la capacidad actual de la batería permite utilizar la herramienta durante más de 30 minutos - si el indicador B luce VERDE intermitente, signica que la batería está cargada a más del 90 % de su capacidad total - si el indicador B luce VERDE continuo, signica que la batería está completamente cargada

• Indicador del nivel de batería B

- durante el uso, el indicador del nivel de la batería B indica la capacidad restante de la batería con distintos colores - VERDE signica más del 40 % de la capacidad total - AMARILLO signica menos del 40 % de la capacidad total - ROJO signica que quedan como mucho 30 minutos para que se apague automáticamente

- para encender la herramienta de medición, pulse el botón de láser C cuando la utilice SIN nivelación38 mejor el rayo láser, pero no le protegen de la radiación láser) - no emplee las gafas para láser como gafas de sol ni para circular (las gafas para láser no le protegen sucientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores)

• Operación con la abrazadera de mordaza (no incluida de serie)

- con una abrazadera de mordaza G, puede enganchar la herramienta de medición a diversos objetos de grosor hasta 60 mm, como tubos o cantos de una mesa - monte el tornillo de ¼” K en el soporte del trípode de ¼” J encima o debajo de la herramienta

! no apriete demasiado el aparato de medición para evitar que se dañe - utilice el mango H para abrir la mordaza y móntela en el lugar deseado soltando el mango H otra vez - aoje el botón L

b para ajustar la posición de la herramienta y la proyección del rayo láser - después del ajuste, apriete el botón L

• Operación con trípode (no incluido de serie) - el trípode N

constituye una base de medición estable ajustable en altura - encare la jación para trípode J del aparato de medición con la rosca de 1/4” del trípode, y sujételo apretando el tornillo de jación MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Proteja el aparato de medición de la humedad y de la exposición directa al sol

• No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura (puede afectar a la precisión del aparato de medición) - no lo deje, p.ej., en el coche durante un largo tiempo - antes de ponerlo en servicio, - en el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente - después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición

• Operación sin nivelación automática - lleve el interruptor F a la posición

- pulse el botón del láser C para encender el rayo láser - el indicador E luce rojo continuo en este modo - teniendo desconectada la nivelación automática es posible mantener sujeto el aparato de medición con la mano, o bien, depositarlo sobre una base inclinada

• Operación con marcas adicionales en las líneas del láser (1911)

- la herramienta de medición proyecta marcas adicionales a intervalos uniformes sobre las líneas del láser para facilitar las tareas de colgar cuadros, etc. en paredes - si aleja la herramienta de la supercie de proyección, la distancia y la longitud de las marcas adicionales aumentará, y disminuirá si mueve la herramienta hacia la supercie de proyección

- procure evitar que el rayo láser se proyecte en ángulo, porque las marcas adicionales no se proyectarían a intervalos uniformes

CONSEJOS DE APLICACIÓN

• Siempre utilice el centro del haz del láser para marcar un punto (el tamaño del haz del láser varía con la distancia)

(no incluidas de serie) - las gafas para láser M

ltran la luz del entorno - así, la luz del láser parece más brillante a la vista - no use las gafas para láser como gafas de protección (las gafas para láser le ayudan a detectar39 residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas

• Evite las sacudidas o caídas fuertes del aparato de medición - los daños producidos en el aparato de medición pueden afectar a la precisión de medición - si ha sufrido un golpe o caída fuerte, controlar las líneas del láser con una línea de referencia horizontal o vertical conocida

• Desplace el interruptor F (de este modo se inmoviliza el péndulo, evitándose así que se dañe si es agitado fuertemente)

• Mantenga limpio siempre el aparato de medición

• No sumerja el aparato de medición en agua ni en otros líquidos

• Limpiar el aparato con un paño húmedo y suave

• No usar detergentes ni disolventes

• Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

• Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor) AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre40 proteção fornecida pelo equipamento poderá ser afetada
