LIETOŠANAS INSTRUKCIJA 1900 AA SKIL

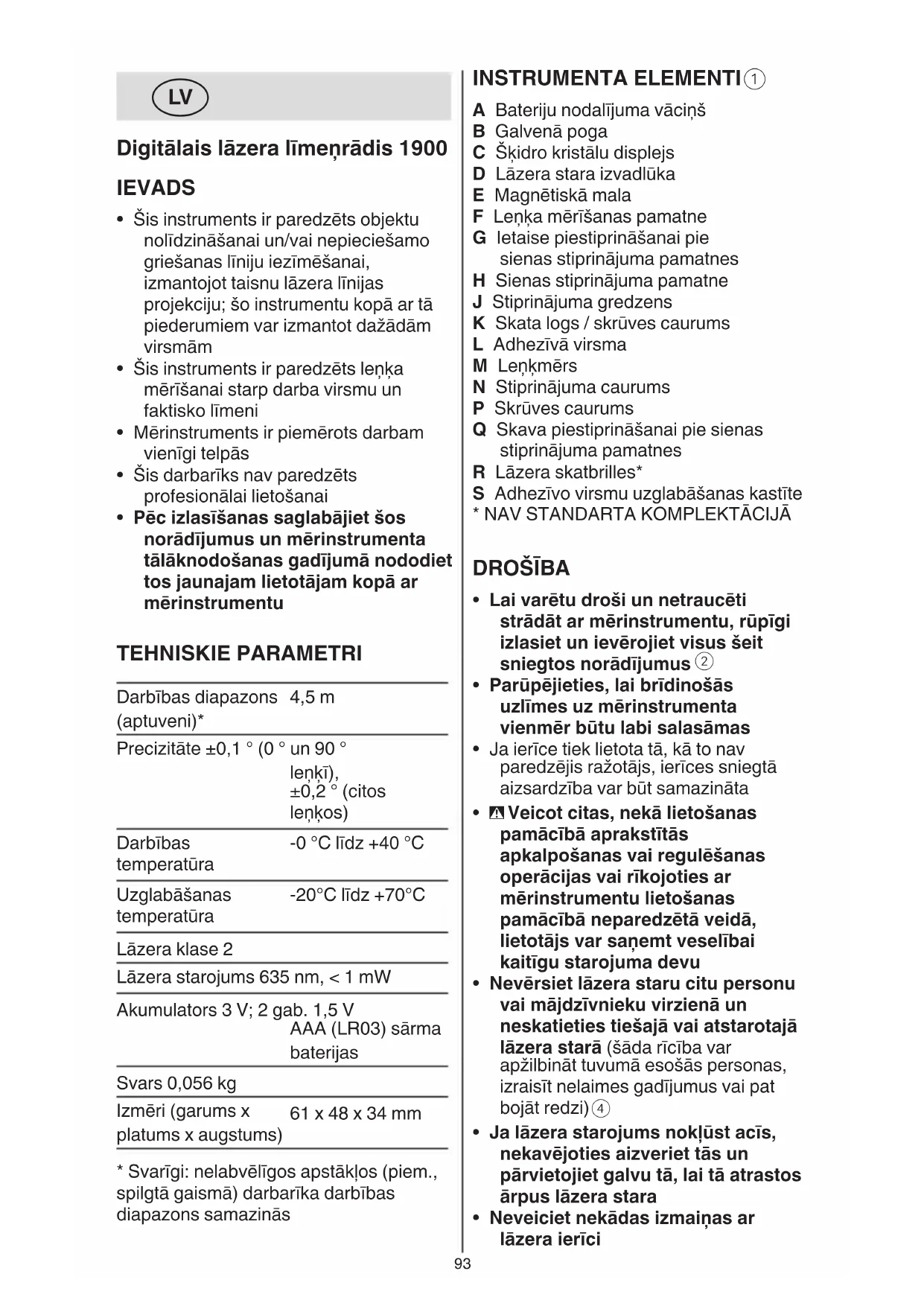

Digitālais lāzera līmeņrādis 1900
IEVADS
- Šis instruments ir paredzēts objektu nolīdzināšanai un/vai nepieciešamo griešanas līniju iezīmēšanai, izmantojot taisnu lāzera līnijas projekciju; šo instrumentu kopā ar tā piederumiem var izmantot dažādām virsmām
- Šis instruments ir paredzēts lenka mērīšanai starp darba virsmu un faktisko līmeni
- Mērinstruments ir piemērots darbam vienīgi telpās
- Šis darbarīks nav paredzēts profesionālai lietošanai
- Pēc izlasīšanas saglabājiet šos norādījumus un mērinstrumenta tālāknodošanas gadījumā nododiet tos jaunajam lietotājam kopā ar mērinstrumentu
TEHNISKIE PARAMETRI
| Darbības diapazons (aptuveni)* | 4,5 m |
| Precizitāte ±0,1 ° (0° un 90° lenkī), ±0,2° (citos lenkos) | |
| Darbības temperatūra | -0 °C līdz +40 °C |
| Uzglabāšanas temperatūra | -20°C līdz +70°C |
| Lāzera klase 2 | |
| Lāzera starojums 635 nm, < 1 mW | |
| Akumulators 3 V; 2 gab. 1,5 V AAA (LR03) sārma baterijas | |
| Svars 0,056 kg | |
| Izmēri (garums x platums x augstums) | 61 x 48 x 34 mm |
* Svarīgi: nelabvēlīgos apstāklos (piem., spilgtā gaismā) darbarīka darbības diapazons samazinās
INSTRUMENTA ELEMENTI①
A Bateriju nodalījuma vāciņš
B Galvenā poga
C Škidro kristālu displejs
D Lāzera stara izvadlūka
E Magnētiskā mala
F Lenka mērīšanas pamatne
G letaise piestiprināšanai pie sienas stiprinājuma pamatnes
H Sienas stiprinājuma pamatne
J Stiprinājuma gredzens
K Skata logs / skrūves caurums
L Adhezīvā virsma
M Lenkmērs
N Stiprinājuma caurums
P Skrūves caurums
Q Skava piestiprināšanai pie sienas stiprinājuma pamatnes
R Lāzera skatbrilles*
S Adhezīvo virsmu uzglabāšanas kastīte
* NAV STANDARTA KOMPLEKTĀCIJĀ
DROŠĪBA
- Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus ②
- Parūpējieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas
- Ja ierīce tiek lietota tā, kā to nav paredzējis ražotājs, ierīces sniegtā aizsardzība var būt samazināta
- Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu
- Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā (šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi) ④
- Ja lāzera starojums noklūst acīs, nekavējoties aizveriet tās un pārvietojiet galvu tā, lai tā atrastos ārpus lāzera stara
-
Neveiciet nekādas izmaiņas ar lāzera ierīci
-
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi originālās rezerves daļas (tas laus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu)
- Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības (viņi var nejauši apžilbināt citas personas)
- Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi (mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos)
- Netuviniet mērinstrumentu sirds stimulatoriem (magnēts mērinstrumenta iekšpusē veido magnētisko lauku, kas var ietekmēt sirds stimulatoru funkcionēšanu)
- Netuviniet mērinstrumentu magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks (magnēta iedarbība var radīt neatgriezeniskus informācijas zudumus)
UZ INSTRUMENTA ATTÉLOTO SIMBOLU SKAIDROJUMS
② Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
③ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu
④ Lāzera starojums / Neskatieties lāzera starā / 2. Klases lāzera izstrādājums
DARBS
- Bateriju ievietošana/nomaiņa ⑤
-mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas
-neizmantojiet atkārtoti uzlādējamas baterijas
-noņemiet pārsegu A
-ievietojiet 2 gab. AAA baterijas (pārliecinieties, vai baterijas ir pareizi ievietotas)
-vienlaicīgi nomainiet visas nolietotās baterijas
-nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību
-piestipriniet pārsegu A
-ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas (ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties)
- Akumulatora uzlādes pakāpes indikators ⑥
-lietošanas laikā uzlādes pakāpes indikators uz displeja norāda atlikušo akumulatora uzlādes pakāpi
- leslēgšana/izslēgšana
-nospiediet un turiet galveno pogu B, lai ieslēgtu mērinstrumentu
! lāzera stars tiek aktivizēts automātiski, kad mērinstruments tiek ieslēgts
-īsi nospiediet galveno pogu B, lai ieslēgtu/izslēgtu lāzera staru
! ja lāzera stars ir izslēgts un 5 minūšu laikā netiek veikta nekāda darbība, instruments pats automātiski izslēgsies
-nospiediet un turiet galveno pogu B, lai izslēgtu instrumentu
- Projicēšana uz sienām
-atzīmējiet punktu, kur būtu jāprojicē lāzera līniju
-novietojiet sienas stiprinājuma pamatni H tā, lai atzīmētais punkts būtu skata loga centrā K
-piestiprināšanas iespējas:
1) izmantojiet adhezīvās virsmas (komplektācijā) L ⑦a vai izmantojiet līmlenti (komplektācijā neietilpst), lai piestiprinātu pamatni uz sausām un tīrām virsmām ⑦b
-adhezīvā virsma var tikt izmantota atkārtoti
-lai nodrošinātu labu saķeri, regulāri nomazgājiet virsmu un uzglabājiet šim nolūkam paredzētajā uzglabāšanas kastītē S
-pēc izmantošanas lēnām noņemiet no sienas stiprinājuma pamatni, adhezīvās virsmas nospiedumus no sienas var nomazgāt, paberzējot adhezīvo virsmu pāri nospiedumiem
2) lai pamatni piestiprinātu pie mīkstiem materiāliem (piemēram, reģipša, mīksta koksnes), izmantojiet piespraudes (komplektācijā neietilpst), izdurot tās cauri stiprinājumu caurumiem N ⑦c
! uzmanieties no asām piespraudēm
3) lai piestiprinātu pamatni, izmantojiet skrūvi vai naglu (komplektācijā nav iekļauta), ievietojot to K skata logā / skrūves caurumā ⑦d
4) izmantojiet pamatnes magnētu, lai to piestiprinātu pie melnajiem metāliem ⑦e
-piestipriniet instrumentu pie sienas stiprinājuma pamatnes
! pārliecinieties, ka stiprinājuma gredzens J nofiksējas instrumenta lejasdaļā esošajā atverē G
-brīvi pagrieziet instrumentu vajadzīgajā lenkī ⑧
- Projicēšana uz grīdām
-projicējot lāzera staru uz grīdas, digitālais leŋka indikators rāda ---
-izmantojiet leŋkmēru M, lai noregulētu lāzera staru jebkurā leŋkī
-piestipriniet sienas stiprinājuma pamatni H pie leŋkmēra M tā, kā attēlots ⑨
-piestipriniet instrumentu pie sienas stiprinājuma pamatnes
-novietojiet lenkmeru sturī vai pie malas ⑩
-piestiprināšanas iespējas ⑦a, ⑦b, ⑦c vai ⑦d (izmantojot skrūvju caurumus P) var izmantot arī lenķmēra uzstādīšanai pie grīdām vai griestiem
-ieslēdziet instrumentu
-pagrieziet instrumentu vajadzīgajā leŋkī
• Digitālā līmeņošana
-kad lāzera stars ir izslēgts, instrumentu var izmantot kā digitālo līmeņrādi
-novietojiet mērinstrumentu ar lenka mērīšanas pamatni F uz mērāmās virsmas ⑪
-instrumenta piestiprināšanai pie metāliskas virsmas varat izmantot arī magnētisko malu E
-displejā tiek parādīts leņķis starp virsmu un absolūto līmeni
! ja displejā tiek parādīts ---, mērinstruments ir pārāk daudz pavērsts uz priekšu vai atpakaļ, un mērījumu nav iespējams veikt
-lai darba virsmu līmeņotu vai nostādītu vertikāli, pārvietojiet virsmu, līdz displejs uzrāda 0° vai 90°
-ja novirze ir ±10° starp 0° un 90°, tiek parādītas noregulēšanas bultiņas, kuru virzieni un augstums atšķiras atkarībā no mērka ⑫
PRAKTISKI PADOMI
- Vienmēr veidojiet atzīmes uz lāzera stara viduslīnijas (lāzera staru veidoto līniju platums mainās atkarībā no attāluma)
- Lāzera skatbrilles ① (neietilpst standarta piegādes komplektā)
-lāzera skatbrillēm R① piemīt īpašība aizturēt apkārtējo gaismu
-tāpēc lāzera gaisma acīm škiet spilgtāka
-nelietojiet lāzera skatbrilles kā aizsargbrilles (lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma)
-nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus (lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju)
- Šis darbarīks nav paredzēts profesionālai lietošanai
- Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības
- Nepaklaujiet instrumentu loti augstas vai loti zemas temperatūras iedarbībai un straujām temperatūras izmainām (var nelabvēlīgi ietekmēt tā precizitāti)
-piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā
-vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu
- Nepiełaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu
-bojājumi mērinstrumentā var nelabvēlīgi ietekmēt tā darbības precizitāti
• Uzturiet mērinstrumentu tīru
- Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos
- Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu
- Nelietojiet apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus
- Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi
- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā -nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)
- levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)
APKĀRTĒJĀS VIDES AIZSARDZĪBA
- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)
-saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā -īpašs simbols ③ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā ! pirms akumulatora utilizācijas tā kontakti jāaplīmē ar
izolācijas lenti, lai nepieļautu īssavienojuma rašanos starp tiem
