1900 AA - Ласерско ниво SKIL - Бесплатен кориснички прирачник

Вид на производ	Ласерско ниво со дигитална линија
Бренд	Skil
Модел	1900 AA
Работно растојание	4,5 m (приближно)
Прецизност	±0,1° (на 0° и 90°), ±0,2° (други агли)
Работна температура	-0°C до +40°C
Температура на складирање	-20°C до +70°C
Ласерска класа	2
Вид на ласер	635 nm, <1 mW
Напојување	2 батерии AAA (LR03) 1,5 V алкални (3 V)
Тежина	0,056 kg
Димензии (Д x Ш x В)	61 x 48 x 34 mm
Главни функции	Проекција на ласерска линија на ѕид или под, дигитално ниво, мерење на агол, автоматско исклучување
Приказ	LCD екран (агол и индикатор за батерија)
Материјал	Пластика со вграден магнет (магнетен раб)
Приложени додатоци	Ѕиден монтажен носач, транспортер, леплива мастика, прстен за прицврстување
Одржување и чистење	Чистете со мека влажна крпа; не користете детергенти или растворувачи; заштитете од влага и екстремни температури
Безбедност	Не гледајте директно во ласерскиот зрак; ласерски производ класа 2; не користете во експлозивна атмосфера; избегнувајте удари
Резервни делови и поправка	Поправки само од овластен сервисен центар на SKIL. Оригинални резервни делови.
Општи информации	Само за внатрешна употреба; не за професионална употреба; вклучува упатство за употреба

Frequently Asked Questions - 1900 AA SKIL

Како да ги замените батериите на ласерското ниво Skil 1900 AA?

Отворете го капакот на одделот за батерии (A) со лизгање. Вметнете 2 алкални батерии AAA (LR03) почитувајќи ги означените поларитети. Затворете го капакот. Секогаш користете батерии од иста марка и капацитет, и заменете ги сите истовремено.

Како да го вклучите и исклучите уредот?

Притиснете го главното копче (B) за да го вклучите алатот. Ласерскиот зрак се активира автоматски. За исклучување, држете го главното копче притиснато. Ако ласерот е исклучен, алатот автоматски се исклучува по 5 минути неактивност.

Која е прецизноста на ласерското ниво Skil 1900 AA?

Прецизноста е ±0,1° на 0° и 90°, и ±0,2° под други агли. Оваа прецизност е загарантирана во нормални услови на употреба.

Може ли да го користам уредот на отворено?

Не, уредот е дизајниран за употреба само во затворен простор. Работното растојание (4,5 m) може да се намали на отворено поради амбиенталната светлина. Исто така избегнувајте влага и екстремни температури.

Како да проектирате ласерска линија на подот?

Прицврстете го ѕидниот монтажен носач (H) на транспортерот (M) како што е прикажано во упатството. Поставете го транспортерот во агол, потоа прицврстете го алатот на носачот. Вклучете го алатот и свртете го до саканиот агол. Приказот ќе покаже '---' при проекција на подот.

Што значи приказот '---' на екранот?

Приказот '---' се појавува кога алатот е премногу навален напред или назад и не може да изврши мерење. Ова може да се случи при проекција на подот или ако аголот на алатот ги надмине границите на мерење. Приспособете ја позицијата на алатот.

Како да го користите дигиталното ниво?

Поставете го алатот со основата за мерење агол (F) на површината што ја мерите. Екранот го прикажува аголот помеѓу површината и апсолутната хоризонтала. За нивелирање, приспособете ја површината додека не добиете 0° или 90°. Стрелки за фино подесување се појавуваат на ±10° од целта.

Како да го чистам и одржувам моето ласерско ниво?

Чистете го уредот со мека влажна крпа. Не користете детергенти или растворувачи. Заштитете го од влага, директна сончева светлина и екстремни температури. Редовно чистете ја областа околу излезот на ласерот за да ја отстраните прашината.

Што да правам во случај на дефект?

Ако уредот има дефект, не го отворајте. Поверете ја поправката на овластен сервисен центар на SKIL. Вратете го алатот недемонтиран со потврда за купување до продавачот или најблискиот центар на SKIL (адреси на www.skil.com). Штетите предизвикани од преоптоварување или неправилна употреба не се покриени со гаранцијата.

Може ли да користам полнливи батерии?

Не, уредот е дизајниран да работи со алкални батерии AAA (LR03). Не користете полнливи батерии бидејќи тие може да не обезбедат доволен напон или да го оштетат уредот.

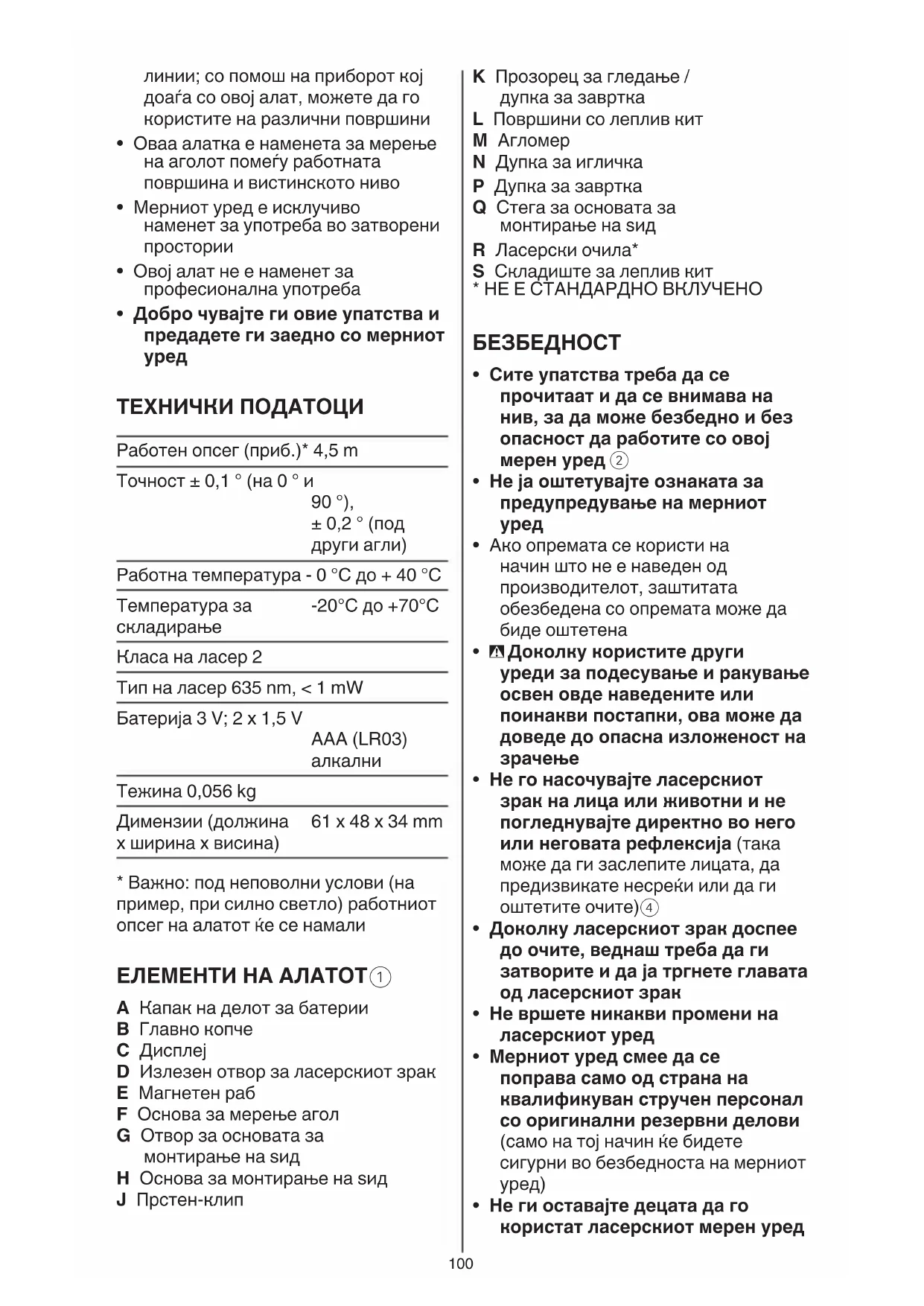

КОРИСНИЧКИ ПРИРАЧНИК 1900 AA SKIL

Ласерска либела со 1900 дигитална линија

УПАТСТВО

- Овој алат е наменет за порамнување предмети и/или обележување на саканите линии за сечење со проектирање ласерски

линии; со помош на приборот кој доаға со овој алат, можете да го користите на различни површини

• Оваа алатка е наменета за мерење на аголот помегу работната површина и вистинското ниво
• Мерниот уред е исключиво наменет за употреба во затворени простории
• Овој алат не е наменет за професионална употреба
• Добро чувајте ги овие упатства и предадете ги заедно со мерниот уред

ТЕХНИЧКИ ПОДАТОЦИ

Батерија 3 V; 2 x 1,5 V

AAA (LR03)

алкални

Тежина 0,056 kg

* Важно: под неповолни услови (на пример, при силно светло) работниот опсег на алатот їе се намали

ЕЛЕМЕНТИ НА АЛАТОТ①

A Капак на делот за батерии
В Главно копче
С Дисплеј
D Излезен отвор за ласерскиот зрак
E Магнетен раб
F Основа за мерење агол
G Отвор за основата за монтирање на сид
Н Основа за монтирање на сид
J Прстен-клип

К Прозорец за гледање / дупка за завртка
L Површини со леплив кит
М Агломер
N Дупка за игличка
Р Дупка за завртка
Q Стега за основата за монтирање на сид
R Ласерски очила*
S Складиште за леплив кит
* НЕ Е СТАНДАРДНО ВКЛУЧЕНО

БЕЗБЕДНОСТ

• Сите упатства треба да се прочитают и да се внимава на нив, за да може безбедно и без опасност да работите со овој мерен уред ②
• Не ја оштетувајте ознаката за предупредување на мерниот уред
• Ако опремата се користи на начин што не е наведен од производителот, заштитата обезбедена со опремата може да биде оштетена
• Доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење
• Не го насочувајте ласерскиот зрак на лица или животни и не погледнувајте директно во него или неговата рефлексија (така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите)④
• Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак
• Не вршете никакви промени на ласерскиот уред
• Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал со оригинални резервни делови (само на тој начин їе бидете сигурни во безбедноста на мерниот уред)
• Не ги оставајте децата да го користат ласерскиот мерен уред

без надзор (може да ги заслепат другите лица поради невнимание)

• Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина (мерниот уред создава искри, кои може да ја запалат правта или пареата)
• Држете го алатот за мерење подалеку од срцеви пејсмејкери (магнетот внатре во алатот за мерење генерира поле што може да ја наруши функцијата на срцевите пејсмејкери)
• Чувајте го алатот за мерење на страна од магнетни медиуми за податоци и опрема што е чувствителна на магнети (ефектот на магнетите може да доведе до неповратна загуба на податоци)

ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ

② Пред употреба прочитајте го прирачникот за употреба
③ Не се ослободувајте од електични алати и батерии во домашниот отпад
④ Ласерско зрачење / Не гледајте во зракот/ Ласерски производ класа 2

УПОТРЕБА

• Ставање/менување на батерии ⑤
-за работа со мерниот уред се препорачува користење на алкално-мангански батерии -не користете батерии на полнење -отстранете го капакот А -вметнете 2 х батерија AAA (обрнете внимание на правилната поларизација)
-секогаш заменувајте ги сите батерии одеднаш -користете само батерии од еден производител и со ист капацитет -поставете го капакот А
-доколку не сте го користеле мерниот уред повење време, извадете ги батериите (доколку се подолго време складирани, батериите може да кородираат и да се испразнат)

- Индикатор за нивото на батеријата ⑥

-за време на употребата, индикаторот за нивото на батеријата на екранот го покажува преостанатиот капацитет на батеријата

-притиснете и држете го главното копче В за да го включите алатот ! ласерскиот зрак автоматски се активира кога алатот ће се вклучи

-притиснете го главното копче В кратко за да го включите/ ислучите ласерскиот зрак

! со ислучен ласерски зрак, алатката автоматски ће се ислучи по 5 минути неактивност

-притиснете и држете го главното копче В за да ја исключите алатката

- Проектирање на сидови

-означете ја точката каде што треба да се проектира ласерската линија
-поставете ја основата за монтирање на сид Н со означената точка центрирана во прозорецот за гледање К
-опции за монтирање:

1) користете леплив кит (включен) на површините L ⑦а или користете лента (не е включена) за да ја поставите основата на суви и чисти површини ⑦b

-лепливиот кит може да се користи постојано

-да се одржи добро прилепување, често мијте го китот и чувате го во складиштето за леплив кит S

-отстранете ја основата за монтирање на сид полека од сидот по употребата, остатокот на лепливиот кит на сидот може да се исчисти со тркалање на лепливиот кит над остатокот

2) користете иглички (не се включени) преку дупчињата за иглички N за да ја монтирате основата на меки материјали (гипс картон, меко дрво) ⑦с

! внимавајте на острите иглички

3) користете завртка или шајка (не е включена) преку прозорецот за гледање / дупката за завртка К за да ја монтирате основата⑦d

4) користете го магнетот во основата за да ја монтирате на железни метали ⑦e

-прикачете ја алатката во основата за монтирање на сид

! осигурите се прстенот-клип J да кликне во отворот G на дното на алатката

-ротирајте ја алатката слободно до саканиот агол ⑧

- Проектирање на подови

-при проектирање ласерска линија на подот, индикацијата за дигитален агол прикажува ---

-користете го агломерот М за да ја прилагодите ласерската линија на кој било агол

-прикачете ја основата за прицврстување на сид Н на агломерот М како што е илустрирано ⑨

-прикачете ја алатката во основата за монтирање на сид

-поставете го агломерот на кош или раб ⑩

-опции за монтирање ⑦а, ⑦b, ⑦с, или ⑦d (дупките за завртки P) може исто така да се користат и за поставување на агломерот на подови или таван

-включете ја алатката

-ротирајте ја алатката до саканиот агол

• Дигитално нивелирање

-со ислучен ласерски зрак, алатката може да се користи како дигитална либела

-поставете го алатот со подлогата за мерење агол F на површината што треба да се мери ⑪

-алтернативно, користете го магнетниот раб Е за да ја прикачите алатката на железна површина

-на екранот се прикажува аголот помегу површината и апсолутното ниво

! ако на екранот се прикаже ---, алатот е прекумерно наклонет нанапред или наназад и

мерењето не може да се направи

-за да ја нивелирате или измерите работната површина, поместувајте ја површината додека на екранот не се прикаже 0° или 90°

-ако отстапувањето е во рамките на ± 10° од 0° и 90°, се прикажуваат стрелки за фино подесување кои се разликуваат во насоката и висината во однос на целта ⑫

СОВЕТИ ЗА ПРИМЕНА

- За обележување, секогаш користете ја само средината на ласерската линија (ширината на ласерската линија се менува со оддалечувањето)

- Ласерски очила ① (не стандартни се включени)

-ласерските очила R① ja филтрираат околната светлина

-со ова, светлото на ласеор изгледа посветло за очите

-не ги користете ласерските очила како заштитни очила

(ласерските очила служат за подобро препознавање на ласерскиот зрак, но не заштитуваат од ласерското зрачење)

-не ги користете ласерските очила како очила за сонце или пак во сообраćајот (ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето на бои)

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

- Овој алат не е наменет за професионална употреба

- Заштитете го мерниот уред од влага и директно изложување на сончеви зраци

- Не го изложувајте мерниот уред на екстремни температури или осцилации во температурата (прецизноста на мерниот уред може да се наруши)

-на пр. не го оставајте долго време во автомобилот

-оставете го мерниот уред најпрво да се аклиматизира, пред да го ставите во употреба

• Избегнувајте ги ударите и превртувањата на мерниот уред -доколку се оштети мерниот уред, може да се наруши прецизноста
• Постојано одржувајте ја чистотата на мерниот уред
• Не го потопувајте мерниот уред во вода или други течности
• Избришете ги нечистотиите со влажна мека крпа
• Не користете средства за чистење или раствори
• Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата
• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати -во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)
• Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL)

ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

- Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното губре (само за земјите на ЕУ)

-според Европската Директива 2012/19/ЕС за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат

вратени во соодветен објект за рециклирање

-символот③ ће ве потсетува на ова кога ће дојде време алатот да го фрлите
! пред да се фрли акумулаторската батерија во отпад, заштитите ги нејзините полови
