1900 AA - Lasertase SKIL - Tasuta kasutusjuhend

Toote tüüp	Digitaalne joonlaser
Bränd	Skil
Mudel	1900 AA
Kasutuskaugus	4,5 m (ligikaudne)
Täpsus	±0,1° (0° ja 90° juures), ±0,2° (muude nurkade korral)
Töötemperatuur	-0°C kuni +40°C
Ladustamistemperatuur	-20°C kuni +70°C
Laserklass	2
Laser tüüp	635 nm, <1 mW
Toiteallikas	2 AAA (LR03) 1,5 V leelispatareid (3 V)
Kaal	0,056 kg
Mõõtmed (p x l x k)	61 x 48 x 34 mm
Peamised funktsioonid	Laserjoone projektsioon seinale või põrandale, digitaalne lood, nurga mõõtmine, automaatne väljalülitus
Kuva	Vedelkristallekraan (nurk ja aku indikaator)
Materjal	Plastik sisseehitatud magnetiga (magnetäär)
Kaasasolevad tarvikud	Seinakinnituspõhi, kraadiklaas, kleepmastiks, klõpsrõngas
Hooldus ja puhastamine	Puhastada pehme ja niiske lapiga; mitte kasutada puhastusvahendeid ega lahusteid; kaitsta niiskuse ja äärmuslike temperatuuride eest
Ohutus	Ärge vaadake otse laserkiire; laserklass 2 toode; mitte kasutada plahvatusohtlikus keskkonnas; vältida lööke
Varuosad ja remont	Remont ainult SKIL volitatud teeninduskeskuses. Originaalvaruosad.
Üldine teave	Ainult siseruumides kasutamiseks; mitte professionaalne; sisaldab kasutusjuhendit

Korduma kippuvad küsimused - 1900 AA SKIL

Kuidas vahetada Skil 1900 AA laserloodi patareisid?

Avage patareipesa kaas (A) libistades seda. Sisestage 2 AAA (LR03) leelispatareid, järgides märgitud polaarsust. Sulgege kaas. Kasutage alati sama margi ja võimsusega patareisid ning vahetage need kõik korraga välja.

Kuidas seadet sisse ja välja lülitada?

Vajutage pealülitit (B) seadme sisselülitamiseks. Laserkiir aktiveerub automaatselt. Väljalülitamiseks hoidke pealülitit all. Kui laser on välja lülitatud, lülitub seade 5 minuti pärast automaatselt välja.

Milline on Skil 1900 AA laserloodi täpsus?

Täpsus on ±0,1° 0° ja 90° juures ning ±0,2° teiste nurkade korral. See täpsus on garanteeritud tavalistes kasutustingimustes.

Kas ma saan seadet õues kasutada?

Ei, seade on ette nähtud ainult siseruumides kasutamiseks. Kasutuskaugust (4,5 m) võib õues ümbritseva valguse tõttu vähendada. Vältige ka niiskust ja äärmuslikke temperatuure.

Kuidas projitseerida laserjoont põrandale?

Kinnitage seinakinnituspõhi (H) kraadiklaasile (M), nagu juhendis näidatud. Asetage kraadiklaas nurka või nurga sisse, seejärel kinnitage tööriist alusele. Lülitage tööriist sisse ja pöörake seda soovitud nurgale. Kuval kuvatakse '---' põrandale projitseerimisel.

Mida tähendab kuvatav '---'?

Kuvatav '---' ilmub, kui tööriist on liiga kaldus ette- või tahapoole ja ei saa mõõtmist teostada. See võib juhtuda põrandale projitseerimisel või kui tööriista nurk ületab mõõtmispiire. Kohandage tööriista asendit.

Kuidas kasutada digitaalset loodi?

Asetage tööriist koos nurga mõõtmisaluse (F) mõõdetavale pinnale. Ekraan näitab pinna ja absoluutse horisontaali vahelist nurka. Loodimiseks reguleerige pinda, kuni kuvatakse 0° või 90°. Täpsed reguleerimisnooled ilmuvad sihtmärgist ±10° piires.

Kuidas puhastada ja hooldada oma laserloodi?

Puhastage seadet pehme ja niiske lapiga. Ärge kasutage puhastusvahendeid ega lahusteid. Kaitske seda niiskuse, otsese päikesevalguse ja äärmuslike temperatuuride eest. Puhastage regulaarselt laseri väljundi ümbrust, et eemaldada tolm.

Mida teha rikke korral?

Kui seadmel on defekt, ärge seda avage. Usaldage remont SKIL volitatud teeninduskeskusele. Tagastage tööriist lahtivõtmata koos ostutõendiga edasimüüjale või lähimasse SKIL keskusesse (aadressid saidil www.skil.com). Ülekoormuse või vale kasutuse tõttu tekkinud kahjustusi garantii ei kata.

Kas ma saan kasutada laetavaid patareisid?

Ei, seade on ette nähtud kasutamiseks AAA (LR03) leelispatareidega. Ärge kasutage laetavaid patareisid, kuna need ei pruugi tagada piisavat pinget või võivad seadet kahjustada.

KASUTUSJUHEND 1900 AA SKIL

Digitaalne laserjoone 1900 nivelliir

SISSEJUHATUS

• See tööriist on ettenähtud mitmesuguste objektide joondamiseks ja lõikejoonte märkimiseks sirge laserkiire abil; kaasasolevad lisaseadmed võimaldavad nivelliiri kasutada erinevatel pindadel
• See tööriist on möeldud tööpinna ja tegeliku taseme vahelise nurga möötmiseks
• Möõteseade on ette nähtud kasutamiseks üksnes sisetingimustes
• Tööriist pole möeldud professionaalseks kasutamiseks
• Hoidke need juhised hoolikalt alles ja mõõteseadme edasiandmisel pange kaasa ka juhised

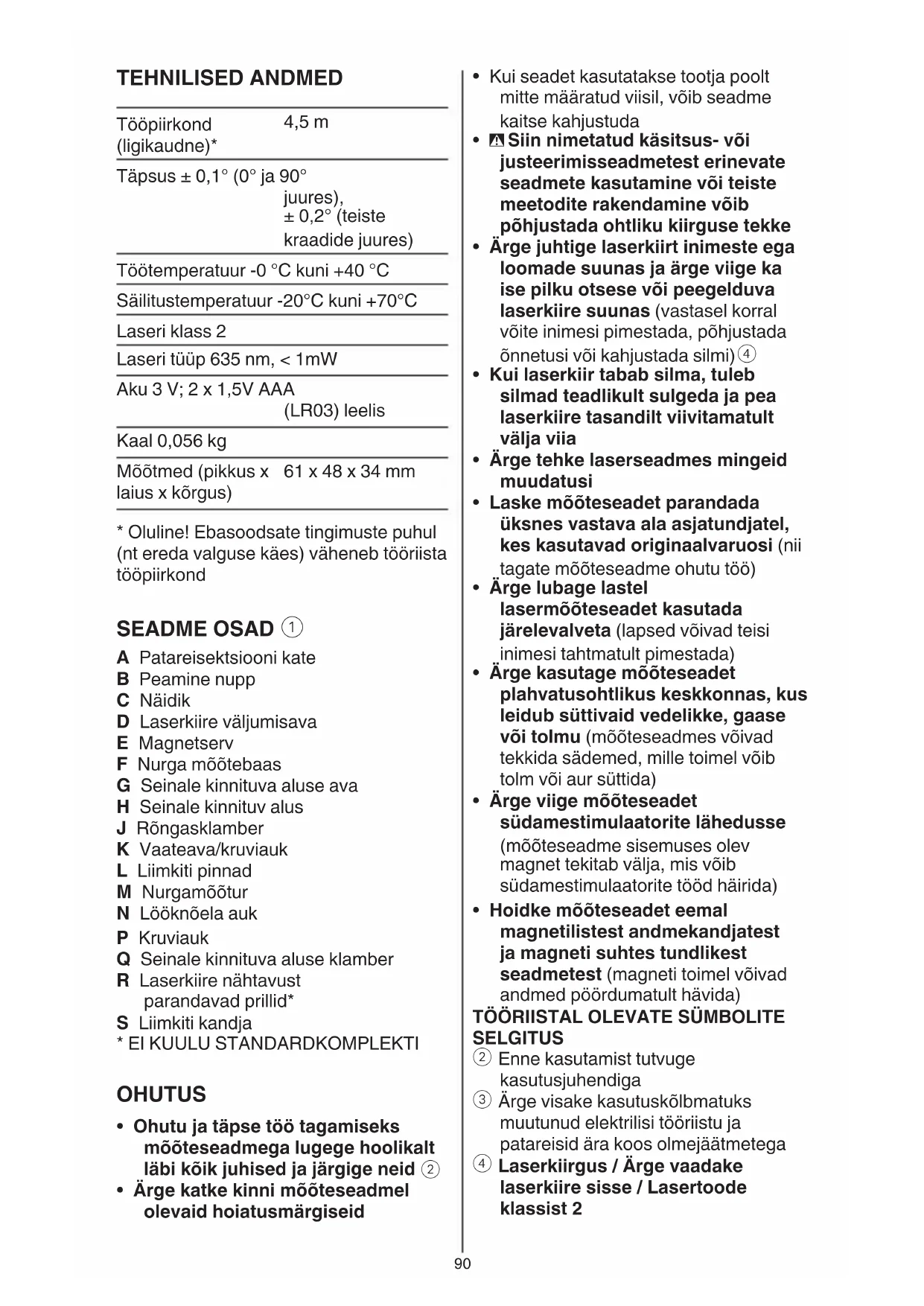

TEHNILISED ANDMED

Tööpiirkond (ligikaudne)*	4,5 m
Täpsus ± 0,1° (0° ja 90°juures),± 0,2° (teistekraadide juures)
Töötemperatuur -0 °C kuni +40 °C
Säilitustemperatuur -20°C kuni +70°C
Laseri klass 2
Laseri tüüp 635 nm, < 1mW
Aku 3 V; 2 x 1,5V AAA(LR03) leelis
Kaal 0,056 kg
Mõõtmed (pikkus x laius x kõrgus)	61 x 48 x 34 mm

* Oluline! Ebasoodsate tingimuste puhul (nt ereda valguse käes) väheneb tööriista tööpiirkond

SEADME OSAD ①

A Patareisektsiooni kate
B Peamine nupp
C Näidik
D Laserkiire väljumisava
E Magnetserv
F Nurga möötebaas
G Seinale kinnituva aluse ava
H Seinale kinnituv alus
J Rõngasklamber
K Vaateava/kruviauk
L Liimkiti pinnad
M Nurgamõõtur
N Lööknõela auk
P Kruviauk
Q Seinale kinnituva aluse klamber
R Laserkiire nähtavust parandavad prillid*
S Liimkiti kandja
* EI KUULU STANDARDKOMPLEKTI

OHUTUS

• Ohutu ja täpse töö tagamiseks mõõteseadmega lugege hoolikalt läbi kõik juhised ja järgige neid ②

• Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid

• Kui seadet kasutatakse tootja poolt mitte määratud viisil, vöib seadme kaitse kahjustuda

• Siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke
• Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas (vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi) ④
• Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia
• Ärge tehke laserseadmes mingeid muudatusi
• Laske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi (nii tagate mõõteseadme ohutu töö)
• Arge lubage lastel lasermõõteseadet kasutada järelevalveta (lapsed võivad teisi inimesi tahtmatult pimestada)
• Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu (mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida)
• Ärge viige mõõteseadet südamestimulaatorite lähedusse (mõõteseadme sisemuses olev magnet tekitab välja, mis võib südamestimulaatorite tööd häirida)
• Hoidke mööteseadet eemal magnetilistest andmekandjatest ja magneti suhtes tundlikest seadmetest (magneti toimel võivad andmed pöördumatult hävida)
  ② Enne kasutamist tutvuge kasutusjuhendiga
  ③ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega
  ④ Laserkiirgus / Ärge vaadake laserkiire sisse / Lasertoode klassist 2

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

KASUTAMINE

- Patareide paigaldamine/vahetamine ⑤

-mõõteseadmes on soovitav kasutada leelis-mangaan-patareisid

-ärge kasutage laetavaid patareisid

-Eemaldage kate A

-sisestage 2 x AAA patareid (pöörake tähelepanu pooluste öigele paigutamisele)

-vahetage alati välja köik patareid ühekorraga

-kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid

-paigaldage kate A

-kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja (patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda)

- Aku laetuse astme näidik ⑥

-kasutamise ajal kuvab aku laetuse astme näidik näidikul allesjäänud aku mahtuvust

- Sisse/välja

-vajutage peamist nuppu B ja hoidke seda all, et lülitada tööriist sisse

! laserikiir aktiveerub automaatselt tööriista sisselülitamisel

-vajutage lühidalt peamist nuppu B, et laserkiired sisse/välja lülitada

! väljalülitatud laserkiirega lülitub töörist automaatselt 5 minuti pärast välja

-vajutage peamist nuppu B ja hoidke seda all, et tööriist välja lülitada

- Projitseerimine seintel

-märkige punkt, kuhu laserjoon tuleks projitseerida

-seadke seinale kinnituv alus H nii, et märgitud punkt oleks vaateava keskel K

-kinnitamisvõimalused:

1) kasutage pindadel liimkitti (komplektis) L ⑦a või kasutage teipi (pole komplektis), et kinnitada alus kuivadele ja puhastele pindadele ⑦b

-liimkitti saab korduvkasutada

-hea kinnituse tagamiseks peske kitti sageli ja hoidke seda liimkiti kandjas S

-pärast kasutamist eemaldage

aeglaselt seinale kinnituv alus, mis tahes liimkiti jäätmed saab seinalt eemaldada, veeretades liimkitti üle jääkide

2) kasutage nõelu (pole komplektis) lõöknõela aukudes N, et kinnitada alus pehmetele materjalidele (plastplaat, pehme puit) ⑦c

! olge teravate nõeltega ettevaatlik

3) kasutage kruvi või naela (pole komplektis) vaateavas/kruviaugus K aluse kinnitamiseks ⑦d

4) kasutage aluse magnetit, et see raudmetallidele kinnitada ⑦e

! veenduge, et röngasklamber J haakub avasse G tööriista allosas

-keerake tööriist vabalt soovitud nurga alla ⑧

- Projitseerimine pôrandatel

-laserjoone projitseerimisel põrandale, näitab digitaalne nurga näidik ---

-kasutage nurgamõõturit M, et reguleerida laserijoon mis tahes nurga alla

-paigaldage seinale kinnituv alus H nurgamõõturile M, nagu on näidatud ⑨

-paigutage nurgamõõtur nurgale või servale ⑩

-kinnitamisvõimalused ⑦a, ⑦b, ⑦c, või ⑦d (kruviaukudega

P) saab samuti kasutada nurgamõõturi põrandatele või lakke seadistamiseks

-lülitage tööriist sisse

-keerake tööriist soovitud nurga alla

- Digitaalloodimine

-kui laserkiir on välja lülitatud, saab tööriista kasutada digitaalse nivelliirina

-asetage tööriist koos nurga mõõtebaasiga F mõõdetavale pinnale ⑪

-alternatiivina kasutage magnetserva E tööriista raudmetallpindadele kinnitamiseks

! kui näidikul kuvatakse ---, on tööriist ette või taha liiga palju kaldu ja mõõtmist ei saa teha

-tööpinna tasandamiseks või kallutamiseks liigutage pinda, kuni näidikul kuvatakse 0° või 90°

-kui hälve 0° ja 90° vahel on ± 10°, kuvatakse tasandustoimingu nooled, mille suund ja körgus olenevad objektist ⑫

TÖÖJUHISED

- Märgistamiseks kasutage alati ainult laserjoone keskpunkti (laserjoone laius muutub kauguse muutudes)

- Laserkiire nähtavust parandavad prillid ①(ei sisaldu standardvarustuses)

-laserkiire nähtavust parandavad prillid R ① elimineerivad ümbritseva valguse

-see paneb laserivalguse silmale heledamana tunduma

-ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena (prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest)

-ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsõidukit juhtides (laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet)

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Kaitske mööteseadet niiskuse ja otsese päikesekirguse eest
• Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi (võib seadme mõõtetäpsus väheneda)
  -ärge jätke seadet näiteks pikemaks ajaks autosse
  -laske mööteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda

- Vältige mõõteseadmele avalduvaid tugevaid lõöke ja ärge laske mõõteseadmel kukkuda -mõõteseadme kahjustused võivad mõjutada mõõtetäpsust

- Hoidke mööteseade alati puhas

- Ärge kastke mööteseadet vette ega teistesse vedelikesse

- Pühkige seade puhtaks niiske, pehme lapiga

- Arge kasutage puhastusvahendeid ega lahusteid

- Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed

- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas -toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

- Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILI garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)
  -vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta
  -seda meenutab Teile sümbol③
  ! enne aku kahjutustamist katke selle otsad kaitseks tugeva teibiga, et vältida lühisahela teket
