1961 DA - Lasertase SKIL - Tasuta kasutusjuhend
Leidke seadme juhend tasuta 1961 DA SKIL PDF-formaadis.
| Toote tüüp | 360° ristjoontega lasernivoo |
| Mark | Skil |
| Mudel | 1961 DA |
| Kasutuskaugus (ligikaudne) | 30 m |
| Nivelleerimistäpsus | ±0,5 mm/m |
| Automaatse nivelleerimise ulatus | ±4° |
| Nivelleerimise kestus | ≤5 sekundit |
| Töötemperatuur | -5°C kuni +40°C |
| Säilitustemperatuur | -20°C kuni +70°C |
| Maksimaalne suhteline õhuniiskus | 90 % |
| Laserklass | 2 |
| Laseri tüüp (lainepikkus) | 520 nm |
| Statiiviühendus | 1/4" |
| Aku | Li-polümeer, 3,7 V, 2000 mAh |
| Kasutusaeg | 8 h |
| Kaal | 0,44 kg |
| Mõõtmed (P x L x K) | 96 x 73 x 107 mm |
| Töörežiimid | Ristjooned, horisontaalne, vertikaalne |
| Automaatne nivelleerimine | Jah, lülitatav (pendellüliti) |
| Aku laetuse indikaator | Jah (värvid: roheline, kollane, punane) |
| Laadimine | USB-kaabliga (5 V, ≥0,5 A) |
| Hooldus | Pehme ja niiske lapp, mitte lahusteid |
| Ohutus | Laserklass 2 – ärge vaadake kiiresse |
| Remonditavus | Remont SKILi volitatud teeninduskeskuses |
Korduma kippuvad küsimused - 1961 DA SKIL
Kasutajate küsimused teemal 1961 DA SKIL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lasertase PDF-formaadis tasuta! Leidke oma juhend 1961 DA - SKIL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. 1961 DA kaubamärgi SKIL.
KASUTUSJUHEND 1961 DA SKIL

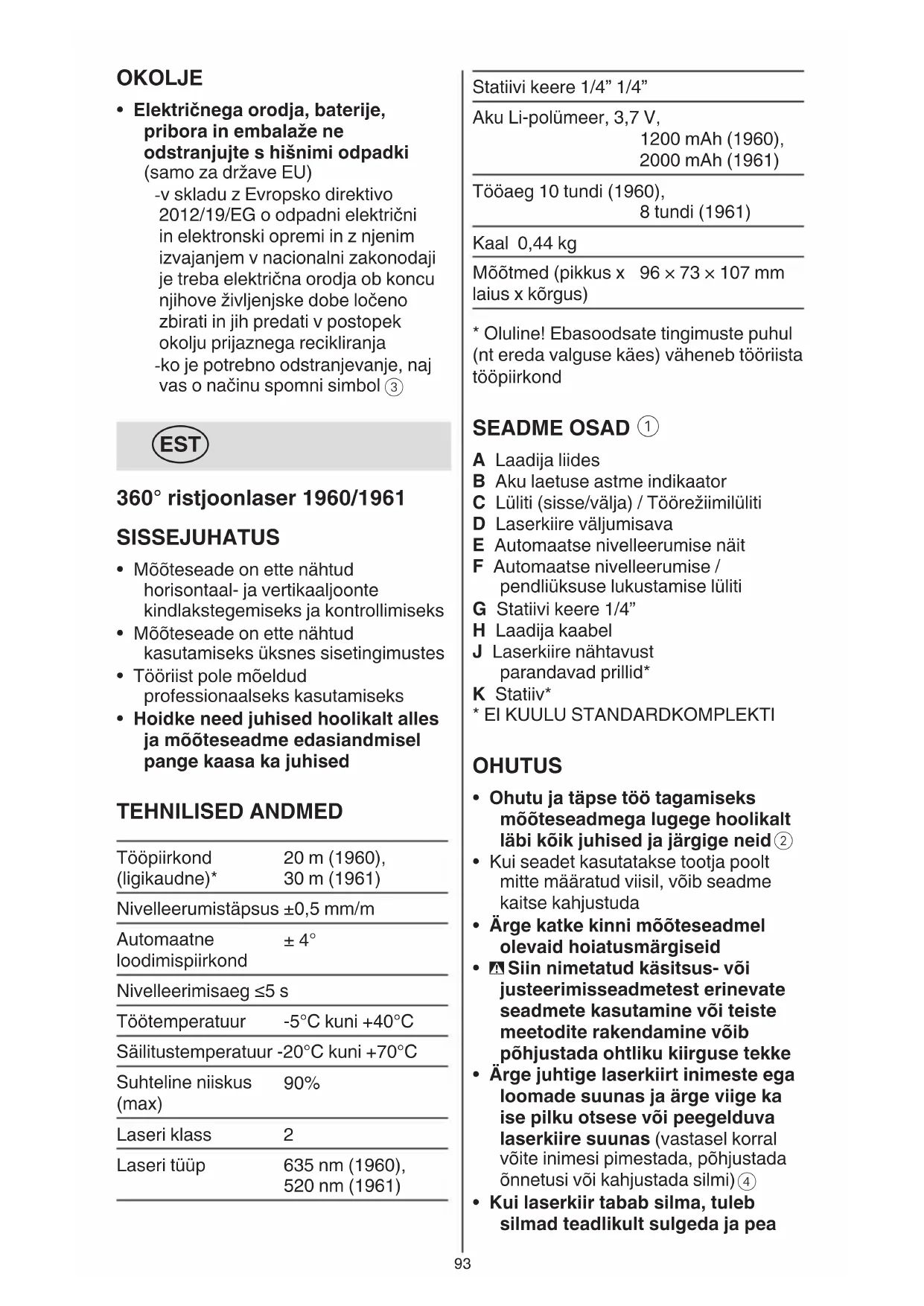

360° ristjoonlaser 1960/1961
SISSEJUHATUS
- Möõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks
- Mööteseade on ette nähtud kasutamiseks üksnes sisetingimustes
- Tööriist pole möeldud professionaalseks kasutamiseks
- Hoidke need juhised hoolikalt alles ja mõõteseadme edasiandmisel pange kaasa ka juhised
TEHNILISED ANDMED
| Tööpiirkond (ligikaudne)* | 20 m (1960), 30 m (1961) |
| Nivelleerumistäpsus ±0,5 mm/m | |
| Automaatne loodimispiirkond | ±4° |
| Nivelleerimisaeg ≤5 s | |
| Töötemperatuur | -5°C kuni +40°C |
| Säilitustemperatuur | -20°C kuni +70°C |
| Suhteline niiskus (max) | 90% |
| Laseri klass | 2 |
| Laseri tüüp | 635 nm (1960), 520 nm (1961) |
| Statiivi keere 1/4” 1/4” |
| Aku Li-polümeer, 3,7 V, |
| 1200 mAh (1960), |
| 2000 mAh (1961) |
| Tööaeg 10 tundi (1960),8 tundi (1961) |
Kaal 0,44 kg
| Mõõtmed (pikkus x laius x kõrgus) | 96 × 73 × 107 mm |
* Oluline! Ebasoodsate tingimuste puhul (nt ereda valguse käes) väheneb tööriista tööpiirkond
SEADME OSAD ①
A Laadija liides
B Aku laetuse astme indikaator
C Lüliti (sisse/välja) / Töörežiimilüliti
D Laserkiire väljumisava
E Automaatse nivelleerumise näit
F Automaatse nivelleerumise / pendliüksuse lukustamise lüliti
G Statiivi keere 1/4"
H Laadija kaabel
J Laserkiire nähtavust parandavad prillid*
K Statiiv*
* EI KUULU STANDARDKOMPLEKTI
OHUTUS
- Ohutu ja täpse töö tagamiseks mõõteseadmega lugege hoolikalt läbi kõik juhised ja järgige neid ②
- Kui seadet kasutatakse tootja poolt mitte määratud viisil, vöib seadme kaitse kahjustuda
- Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid
- Siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke
- Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas (vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi) ④
- Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea
laserkiire tasandilt viivitamatult välja viia
- Ärge tehke laserseadmes mingeid muudatusi
- Laske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi (nii tagate mõõteseadme ohutu töö)
- Ärge lubage lastel lasermööteseadet kasutada järelevalveta (lapsed võivad teisi inimesi tahtmatult pimestada)
- Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu (mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida)
TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS
② Enne kasutamist tutvuge kasutusjuhendiga
③ Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega
④ Laserkiirgus / Ärge vaadake laserkiire sisse / Lasertoode klassist 2
KASUTAMINE
- Aku laadimine ⑤
! kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)
! lugege laadija või toiteseadmega kaasasolev juhend läbi ning järgige seda
-kasutage ainult laadijat või
toideseadet, mille väljundpinge on 5
V ja väljundvool on ≥ 0,5 A
-ühendage laadija kaabel H kas laadija või toiteseadmega (ei kuulu standardkomplekti) ja laadija liidesega A
-näidik B vilgub PUNASELT, mis näitab, et akut laetakse ning praegune aku mahtuvus võimaldab tööriistaga töötada 30 minutit või vähem
-näidik B vilgub KOLLASELT, mis näitab, et akut laetakse ning
praegune aku mahtuvus võimaldab tööriistaga töötada rohkem kui 30 minutit
-näidik B vilgub ROHELISELT, mis näitab, et aku laetus on rohkem kui 90% selle mahutavusest
-näidik B muutub püsivalt
ROHELISEKS, kui aku on täielikult
laetud
- Aku laetuse astme näidik B ①
-kasutamise ajal näitab aku laetuse astme näidik B allesjäänud aku mahtuvust erinevates värvides
-ROHELINE näitab, et aku laeng on suurem kui 40%
-KOLLANE näitab, et aku laeng on väiksem kui 40%
-PUNANE näitab, et seade lülitab end 30 minuti pärast automaatselt välja
- Sisse/välja ⑥
-mõõteseadme sisselülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥a, et avada nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega
! Möõteseade saadab väljumisavast D laserikiire välja kohe pärast sisselülitamist
! ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant
-mõõteseadme väljalülitamiseks vajutage kas laseri nuppu C, kui kasutate seda ILMA automaatse nivelleerimiseta, või lükake lüliti F asendisse ⑥b, et sulgeda nivelleerimise üksus, kui kasutate seda KOOS automaatse nivelleerimisega
-ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja (laserkiir võib teisi inimesi pimestada)
-energia säästmiseks lülitage
mööteseade välja, kui te seda ei
kasuta
- Kasutusviisid
-kõiki režiime saab valida nii KOOS (asend ⑥a) kui ka ILMA automaatse nivelleerumiseta (asend ⑥b)
-vajutage nuppu C korduvalt, kuni soovitud režiim on seadistatud
1) Ristjoonrežiim: möõteseade saadab horisontaalse ja vertikaalse laserkiire ⑦
2) Horisontaalrežiim: mõõteseade saadab horisontaalse laserkiire ⑧
3) Vertikaalrežiim: möõteseade saadab vertikaalse laserkiire ⑨
• Automaatne nivelleerumine
-asetage mõõteseade horisontaalsele stabiilsele alusele või kinnitage statiivile K
-liigutage lüliti F asendisse ⑥a
-kui automaatse nivelleerimise funktsiooni pole võimalik kasutada, näiteks kuna mõõteseadme aluspind on horisontaalpinnaga võrreldes suurema kalde all kui 4°, siis laserikiired vilguvad ning näidik E muutub punaseks
-sellisel juhul seadke möõteseade horisontaalselt ja oodake ära automaatne nivelleerumine
-kohe, kui mõõteseade on uuesti automaatses loodimispiirkonnas ± 4°, põlevad laserikiired püsivalt ning näidik E kustub
-väljaspool automaatse loodimise vahemikku ±4° ei ole automaatse loodimise kasutamine võimalik, kuna ei ole tagatud, et laserjooned kulgevad teineteise suhtes täisnurga all
-rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti
-vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes
- Töötamine ilma automaatse nivelleerumiseta
-liigutage lüliti F asendisse ⑥b
-vajutage laseri nuppu C, et lülitada laserikiired sisse
-näidik E muutub selles režiimis püsivalt punaseks
-kui automaatse nivelleerumise funktsioon on välja lülitatud, saate seadet vabalt käes hoida või kaldpinnale asetada
TÖÖJUHISED
- Märgistamiseks kasutage alati ainult laserjoone keskpunkti (laserjoone laius muutub kauguse muutudes)
- Laserkiire nähtavust parandavad prillid ① (ei sisaldu standardvarustuses)
-laserkiire nähtavust parandavad prillid J① elimineerivad ümbritseva valguse
-see paneb laserivalguse silmale
heledamana tunduma
-ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena (prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest)
-ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsõidukit juhtides (laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet)
- Töö statiiviga (ei sisaldu standardvarustuses)
-statiiv K① on stabiilne,
reguleeritava kõrgusega alus
-asetage mõõteseade nii, et statiivi ühenduskoht G jääb kohakuti statiivi 1/4"-keermega ja kruvige see statiivi lukustuskruviga kinni
HOOLDUS/TEENINDUS
- Tööriist pole möeldud professionaalseks kasutamiseks
- Kaitske mööteseadet niiskuse ja otsese päikesekirguse eest
- Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi (võib seadme mõõtetäpsus väheneda)
-ärge jätke seadet näiteks pikemaks ajaks autosse
-laske möõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda
- Vältige möõteseadmele avalduvaid tugevaid lööke ja ärge laske möõteseadmel kukkuda
-mõõteseadme kahjustused võivad mõjutada mõõtetäpsust
-pärast tugevat lööki või kukkumist võrrelge laserjooni kontrollimiseks mõne kindla horisontaal- või vertikaaljoonega
- Lükake lüliti F (seeläbi lukustub pendliüksus, mis võib vastasel korral tugeva liikumise töttu kahjustada saada)
- Hoidke mööteseade alati puhas
- Årge kastke mööteseadet vette ega teistesse vedelikesse
- Pühkige seade puhtaks niiske, pehme lapiga
- Årge kasutage puhastusvahendeidega lahusteid
- Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed
- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas
- toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)
- Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)
KESKKOND
- Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)
-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta -seda meenutab Teile sümbol③
