Produkttype	Krydslinjelaserniveau 360°
Mærke	Skil
Model	1961 DA
Brugsafstand (ca.)	30 m
Nivelleringsnøjagtighed	±0,5 mm/m
Automatisk nivelleringsområde	±4°
Nivelleringstid	≤5 sekunder
Driftstemperatur	-5°C til +40°C
Opbevaringstemperatur	-20°C til +70°C
Maks. relativ luftfugtighed	90 %
Laserklasse	2
Lasertype (bølgelængde)	520 nm
Stativgevind	1/4"
Batteri	Li-polymer, 3,7 V, 2000 mAh
Brugstid	8 timer
Vægt	0,44 kg
Mål (L x B x H)	96 x 73 x 107 mm
Driftstilstande	Krydslinjer, vandret, lodret
Automatisk nivellering	Ja, kan slås fra (pendelkontakt)
Batteriladningsindikator	Ja (farver: grøn, gul, rød)
Opladning	via USB-kabel (5 V, ≥0,5 A)
Vedligeholdelse	Blød, fugtig klud, ingen opløsningsmidler
Sikkerhed	Laser klasse 2 – kig ikke ind i strålen
Reparerbarhed	Reparation hos SKIL autoriseret servicecenter

Ofte stillede spørgsmål - 1961 DA SKIL

Hvordan oplader jeg batteriet på Skil 1961 DA?

Tilslut ladekablet H til opladeren (5 V, ≥0,5 A) og til interface A. Indikatoren B viser status: rød (opladning <30 min), gul (>30 min), grøn (>90%), fast grøn (fuld).

Hvordan tænder jeg laserniveauet?

For brug med automatisk nivellering skal du skubbe kontakten F til position ⑥a. For brug uden automatisk nivellering skal du trykke på knappen C. Laseren tænder straks.

Hvad gør jeg, hvis laseren blinker og indikator E er rød?

Det betyder, at enheden er uden for automatisk nivelleringsområde (±4°). Placer enheden på en stabil vandret overflade og vent på, at nivelleringen sker. Blinket stopper, og indikatoren slukker.

Hvilke driftstilstande er tilgængelige?

Tre tilstande er tilgængelige: krydslinjer (vandret + lodret), kun vandret og kun lodret. Tryk gentagne gange på knappen C for at gennemgå dem.

Hvordan bruger jeg den automatiske nivellering?

Placer enheden på en stabil overflade, og skub kontakten F til position ⑥a. Enheden nivellerer automatisk (område ±4°). Ved stød nivellerer den automatisk igen.

Kan jeg bruge enheden uden automatisk nivellering?

Ja, skub kontakten F til position ⑥b (pendellås) og tryk på knappen C. Indikatoren E forbliver rød. Du kan derefter holde enheden i hånden eller placere den på en skrå overflade.

Hvordan rengør jeg laserniveauet?

Brug en blød, fugtig klud (ingen rengøringsmidler eller opløsningsmidler). Rengør regelmæssigt området omkring laseråbningen. Nedsænk aldrig enheden i vand.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Ret aldrig laserstrålen mod personer eller dyr. Kig ikke ind i strålen (risiko for øjenskade). Enheden er laserklasse 2. Opbevar den utilgængeligt for børn uden opsyn.

Er enheden vandtæt eller vandafvisende?

Nej, den er ikke designet til at blive nedsænket. Beskytt den mod fugt og stænk. Rengør kun med en let fugtig klud.

Hvor kan jeg få repareret mit laserniveau?

Reparationer skal udføres af et SKIL autoriseret servicecenter. Returner enheden uden adskillelse sammen med dit købsbevis. Se www.skil.com for adresser.

BRUGSANVISNING 1961 DA SKIL

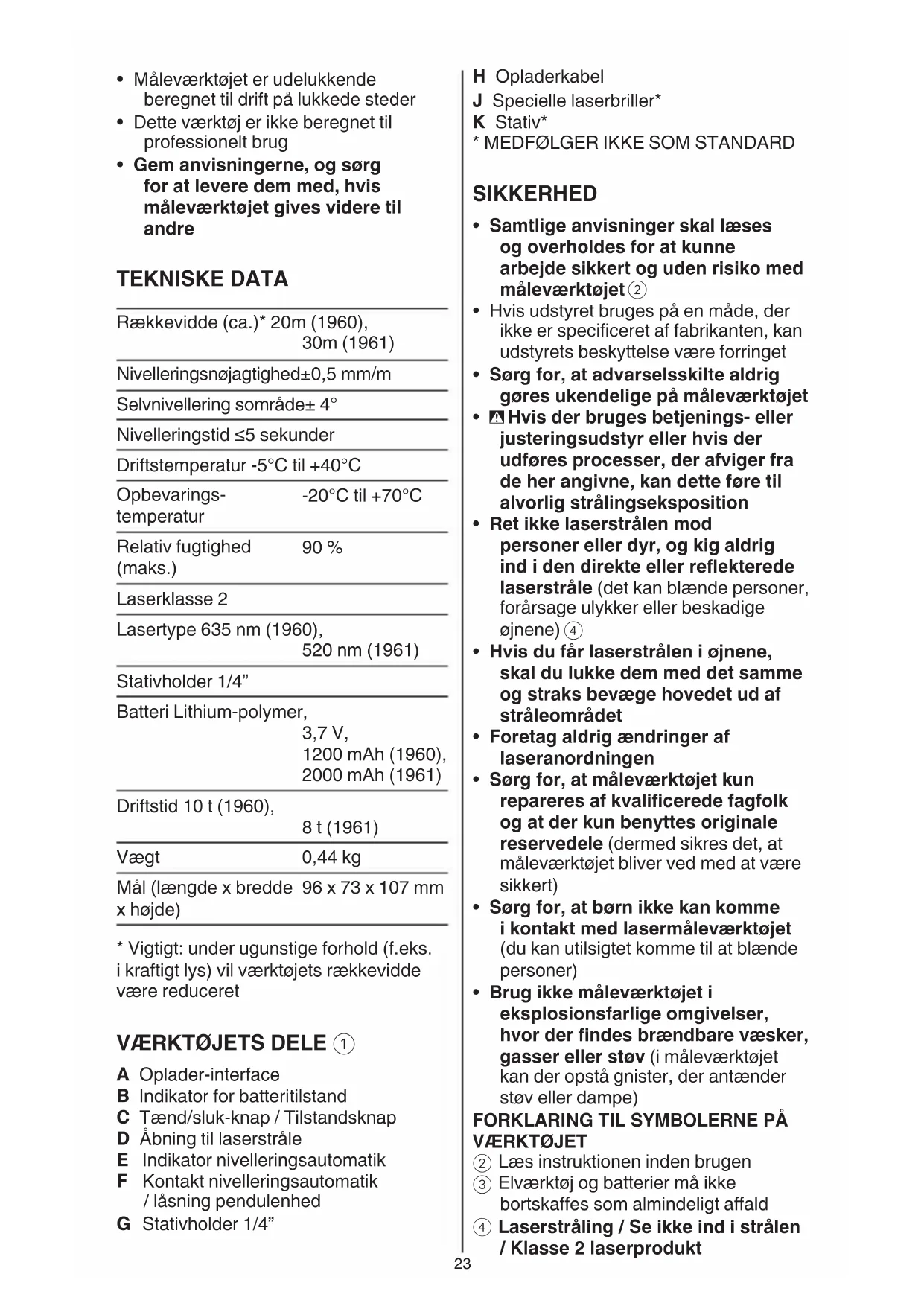

- Måleværktøjet er beregnet til at beregne og kontrollere vandrette og lodrette linjer

• Måleværktøjet er udelukkende beregnet til drift på lukkede steder
• Dette værktøj er ikke beregnet til professionelt brug
• Gem anvisningerne, og sørg for at levere dem med, hvis måleværktøjet gives videre til andre

TEKNISKE DATA

Rækkevidde (ca.)* 20m (1960),30m (1961)
Nivelleringsnøjagtighed±0,5 mm/m
Selvnivellering sområde± 4°
Nivelleringstid ≤5 sekunder
Driftstemperatur -5°C til +40°C
Opbevarings-temperatur	-20°C til +70°C
Relativ fugtighed (maks.)	90 %
Laserklasse 2
Lasertype 635 nm (1960),520 nm (1961)
Stativholder 1/4”
Batteri Lithium-polymer,3,7 V,1200 mAh (1960),2000 mAh (1961)
Driftstid 10 t (1960),8 t (1961)
Vægt	0,44 kg
Mål (længde x bredde x højde)	96 x 73 x 107 mm

* Vigtigt: under ugunstige forhold (f.eks. i kraftigt lys) vil værktøjets rækkevidde være reduceret

VÄERKT∅JETS DELE ①

A Oplader-interface
B Indikator for batteritilstand
C Tænd/sluk-knap / Tilstandsknap
D Åbning til laserstråle
E Indikator nivelleringsautomatik
F Kontakt nivelleringsautomatik / låsning pendulenhed
G Stativholder 1/4"

H Opladerkabel

- Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet ②

- Hvis udstyret bruges på en måde, der ikke er specificeret af fabrikanten, kan udstyrets beskyttelse være forringet

- Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet

- Hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition

- Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle (det kan blænde personer, forårsage ulykker eller beskadige øjnene) ④

- Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet

- Foretag aldrig ændringer af laseranordningen

- Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele (dermed sikres det, at måleværktøjet bliver ved med at være sikkert)

- Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet (du kan utilsigtet komme til at blænde personer)

- Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv (i måleværktøjet kan der opstå gnister, der antænder støv eller dampe)

FORKLARING TIL SYMBOLERNE PÅ VÄERKT∅JET

② Læs instruktionen inden brugen
③ Elværktøj og batterier må ikke bortskaffes som almindeligt affald
④ Laserstråling / Se ikke ind i strålen / Klasse 2 laserprodukt

BETJENING

- Opladning af batteriet ⑤

! det medfølgende batteri er delvist opladet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktøj første gang)

! læs og følg brugsanvisningen, der blev leveret sammen med oplader eller strømforsyning

-brug kun en oplader eller strømforsyning, som har en udgangsspænding på 5 V og udgangsstrøm på ≥0,5 A

-forbind opladerkablet H med både oplader og strømforsyning (medfølger ikke som standard) og oplader-interfacet A

-indikatoren B blinker R∅DT og viser, at batteriet oplades og den aktuelle batterikapacitet giver mulighed for at anvende værkøjet i 30 minutter eller mindre

-indikatoren B blinker GULT og viser, at batteriet oplades og den aktuelle batterikapacitet giver mulighed for at anvende værkøjet i mere end 30 minutter

-indikatoren B blinker GR∅NT og viser, at batteriet er blevet opladet til mere end 90 % af fuld kapacitet

-indikatoren B lyser kontinuerligt GR∅NT, när batteriet er helt opladet

- Indikator for batteritilstand B ①

-under brug angiver indikatoren for batteriniveau B den resterende batterikapacitet med forskellige farver

-GR∅N angiver mere end 40 % af fuld kapacitet

-GUL angiver mindre end 40 % af fuld kapacitet

-R∅D angiver kun 30 minutter tilbage, før automatisk sluk

- Tænd/sluk ⑥

-for at tænde måleværktøjet skal du trykke på en af laserknapperne C, når du bruger det UDEN automatisk nivellering, eller skubbe kontakten F til position ⑥a for at låse nivelleringsenheden op, når det bruges MED automatisk nivellering

! straks efter måleværktøjet er blevet tændt, sender

det en laserstråle ud af udgangsåbningen D ! ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand

-for at slukke måleværktøjet skal du trykke på en af laserknapperne C, når du bruger det UDEN automatisk nivellering, eller skubbe kontakten F til position ⑥b for at låse nivelleringsenheden, når det bruges MED automatisk nivellering

-sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug (andre personer kan blive blændet af laserstrålen)

-hvis du ikke bruger måleværktøjet, skal du slukke for det for at spare på energien

- Funktioner

-alle tilstande kan vælges både MED nivelleringsautomatik (position ⑥a) og UDEN nivelleringsautomatik (position ⑥b)

-tryk på knappen C flere gange, indtil den ønskede indstilling er indstillet

1) Funktion med krydslinjer: måleværktøjet udsendermen vandret og en lodret laserlinje ⑦

2) Vandret funktion: måleværktøjet udsender en vandret laserlinje ⑧

3) Lodret funktion: måleværktøjet udsender en lodret laserlinje ⑨

- Arbejde med nivelleringsautomatik

-anbring måleværktøjet på et fast, vandret underlag, eller fastgør det på stativet K

-hvis den automatiske nivelleringsfunktion ikke er mulig, f.eks. fordi overfladen, hvorpå måleværktøjet står, afviger mere end 4° fra det vandrette plan, blinker laserlinjerne og indikatoren E bliver rød

-opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen

-så snart måleværktøjet igen er inden for selvnivelleringsområdet på ±4°, lyser laserlinjerne kontinuerligt og indikatoren E slukker

-uden for selvnivelleringsområdet på ±4 ° er det ikke muligt at arbejde

med nivelleringsautomatikken, da det ellers ikke kan sikres, at laserlinjerne forløber i en ret vinkel i forhold til hinanden

-i tilfælde af vibrationer eller positionsændringer under brugen nivelleres måleværktøjet automatisk igen

-kontrollér efter en ny nivellering den vandrette eller lodrette laserlinjes position mht. referencepunkter for at undgå fejl

• Arbejde uden nivelleringsautomatik
  -skub kontakten F til position ⑥b
  -skub laserknappen C for at tænde laserstrålen
  -indikatoren E lyser kontinuerligt rødt i denne indstilling
  -er nivelleringsautomatikken slukket, kan du holde måleværktøjet frit i hånden eller stillle det på et hældet underlag

GODE RÅD

- Anvend altid kun midten af laserlinjen til at markere (laserlinjens bredde ændrer sig med afstanden)

- Laserbriller ① (medfølger ikke som standard)

-laserbriller J ① bortfiltrerer omgivelseslyset

-dette får laserlyset til at se klarere ud for øjnene

-anvend ikke de specielle laserbriller som

beskyttelsesbriller (laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler)

- Arbejde med stativet (medfølger ikke som standard)

-et stativ K ① tilbyder et stabilt, højdeindstilleligt måleunderlag

-anbring måleværktøjets stativholder G på stativets 1/4"-gevind og skru det fast med stativets stilleskrue

VEDLIGEHOLDELSE/SERVICE

- Dette værktøj er ikke beregnet til professionelt brug

- Beskyt måleværktøjet mod fugtighed og direkte solstråler

- Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger (måleværktøjets præcision kan forringes)

-lad det f.eks. ikke ligge i bilen i længere tid

-sørg altid for at måleværtøjet er tempereret, før det tages i brug

- Undgå at udsætte måleværktøjet for voldsomme stød eller fald.

-beskadigelser af måleværktøjet kan føre til forringelse af nøjagtigheden

-sammenlign efter et kraftigt stød eller styrt laserlinjerne til kontrol med en kendt vandret eller lodret referencelinje

- Skub kontakten F (dermed låses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser)

- Renhold måleværtøjet

- Dyp ikke måleværktøjet i vand eller andre væsker

- Tør snavs af værktøjet med en fugtig, blød klud

- Anvend ikke rengørings- eller opløsningsmidler

- Rengør især fladerne ved laserens udgangsåbning med regelmæssige mellemrum og fjern fnug

- Skulle elværktøjet trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj

-send det ikke adskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL-serviceværksted (adresser og reservedelstegning af værktøjet findes på www.skil.com)

- Husk, at beskadigelse som følge af overbelastning eller forkert håndtering af værktøjet ikke er omfattet af garantien (se www.skil.com vedrørende SKIL-garantibetingelserne, eller spørg din forhandler)

MILJ∅

- Elværktøj, batterier, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande)

-i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt -symbolet ③ erindrer dig om dette, når udskiftning er nødvendig
