1961 DA - Лазерен нивелир SKIL - Безплатно ръководство за потребителя

Тип продукт	Лазерно ниво с кръстосани линии 360°
Марка	Skil
Модел	1961 DA
Работно разстояние (приблизително)	30 м
Точност на нивелиране	±0,5 mm/m
Диапазон на автоматично нивелиране	±4°
Време за нивелиране	≤5 секунди
Работна температура	-5°C до +40°C
Температура на съхранение	-20°C до +70°C
Макс. относителна влажност	90%
Клас на лазера	2
Тип лазер (дължина на вълната)	520 nm
Резба за статив	1/4"
Батерия	Li-полимер, 3,7 V, 2000 mAh
Време на работа	8 h
Тегло	0,44 kg
Размери (Д x Ш x В)	96 x 73 x 107 mm
Режими на работа	Кръстосани линии, хоризонтален, вертикален
Автоматично нивелиране	Да, превключваем (махало)
Индикатор за заряд на батерията	Да (цветове: зелен, жълт, червен)
Зареждане	чрез USB кабел (5 V, ≥0,5 A)
Поддръжка	Мека влажна кърпа, без разтворители
Безопасност	Лазер клас 2 – не гледайте в лъча
Ремонтопригодност	Ремонт от оторизиран сервизен център на SKIL

Често задавани въпроси - 1961 DA SKIL

Как да заредя батерията на Skil 1961 DA?

Свържете кабела на зарядното H към зарядното (5 V, ≥0,5 A) и към интерфейса A. Индикаторът B показва състоянието: червено (заряд <30 мин), жълто (>30 мин), зелено (>90%), зелено постоянно (пълно зареждане).

Как да включа лазерното ниво?

За работа с автоматично нивелиране плъзнете превключвателя F в позиция ⑥a. За работа без автоматично нивелиране натиснете бутона C. Лазерът се включва веднага.

Какво да направя, ако лазерът мига и индикаторът E е червен?

Това означава, че устройството е извън обхвата на автоматично нивелиране (±4°). Поставете устройството върху стабилна хоризонтална повърхност и изчакайте нивелирането да се извърши. Мигането спира и индикаторът изгасва.

Какви работни режими са налични?

Налични са три режима: кръстосани линии (хоризонтална + вертикална), само хоризонтален и само вертикален. Натиснете няколко пъти бутона C, за да ги превключвате.

Как да използвам автоматичното нивелиране?

Поставете устройството върху стабилна основа, след това плъзнете превключвателя F в позиция ⑥a. Устройството се нивелира автоматично (диапазон ±4°). При удар то се ренивелира автоматично.

Мога ли да използвам устройството без автоматично нивелиране?

Да, плъзнете превключвателя F в позиция ⑥b (заключване на махалото) и натиснете бутона C. Индикаторът E остава червен. След това можете да държите устройството в ръка или да го поставите върху наклонена повърхност.

Как да почистя лазерното ниво?

Използвайте мека влажна кърпа (без почистващи препарати или разтворители). Почиствайте редовно зоната около лазерния отвор. Никога не потапяйте устройството във вода.

Какви предпазни мерки трябва да взема?

Никога не насочвайте лазерния лъч към хора или животни. Не гледайте в лъча (риск от нараняване на очите). Устройството е лазер клас 2. Съхранявайте го на недостъпно за деца място без надзор.

Устройството водоустойчиво ли е или устойчиво на вода?

Не, не е проектирано за потапяне. Пазете го от влага и пръски. Почиствайте само с леко влажна кърпа.

Къде мога да поправя лазерното си ниво?

Ремонтът трябва да се извършва от оторизиран сервизен център на SKIL. Върнете устройството неразглобено с доказателство за покупка. Посетете www.skil.com за адреси.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1961 DA SKIL

• Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии
• Измервателният уред е предназначен за използване само в затворени помещения
• Този инструмент не е предназначен за професионална употреба
• Съхранявайте тези указания на сигурно място и при продажба/заемане на измервателния уредги предавайте заедно с него

ТЕХНИЧЕСКИ ДАННИ

Работен диапазон (прибл.)*	20 m (1960), 30 m (1961)
Точност на нивелиране	±0,5 mm/m
Обхват на саморегулиране	±4°
Време за нивелиране≤5 секунди
Работна температура-5°C до +40°C
Температура на съхранение	-20°C до +70°C
Относителна влажност (макс.)	90%
Клас лазер 2
Тип лазер 635 nm (1960), 520 nm (1961)
Резбови отвор за статив	1/4"

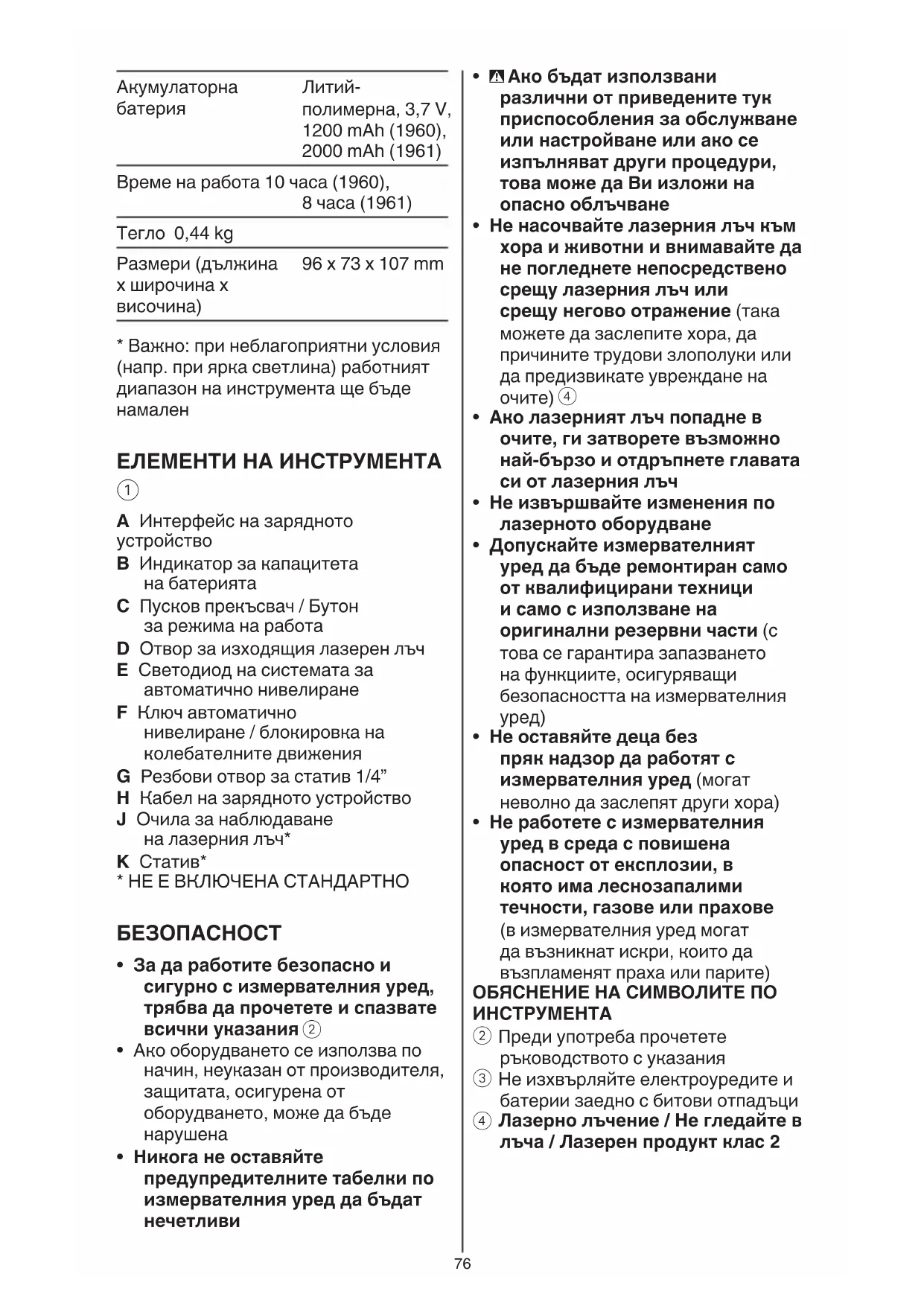

Акумулаторна батерия	Литий- полимерна, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)

Време на работа 10 часа (1960),8 часа (1961)

Тегло 0,44 kg

Размери (дължина х широчина х височина)

96 x 73 x 107 mm

* Важно: при неблагоприятни условия (напр. при ярка светлина) работният диапазон на инструмента ще бъде намален

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА

①

А Интерфейс на зарядното устройство
В Индикатор за капацитета на батерията
С Пусков прекъсвач / Бутон за режима на работа
D Отвор за изходящия лазерен лъч
Е Светодиод на системата за автоматично нивелиране
F Ключ автоматично нивелиране / блокировка на колебателните движения
G Резбови отвор за статив 1/4"
Н Кабел на зарядното устройство
J Очила за наблюдаване на лазерния лъч*
К Статив*
* НЕ Е ВКЛЮЧЕНА СТАНДАРТНО

БЕЗОПАСНОСТ

• За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и спазвате всички указания ②
• Ако оборудването се използва по начин, неуказан от производителя, защитата, осигурена от оборудването, може да бъде нарушена
• Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи

• Ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облъчване

- Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение (така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите) ④

- Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч

- Не извършвайте изменения по лазерното оборудване

- Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части (с това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред)

- Не оставяйте деца без пряк надзор да работят с измервателния уред (могат неволно да заслепят други хора)

- Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове (в измервателния уред могат да възникнат искри, които да възпламенят праха или парите)

② Преди употреба прочетете ръководството с указания
③ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци
④ Лазерно лъчение / Не гледайте в лъча / Лазерен продукт клас 2

УПОТРЕБА

- Зареждане на акумулатора ⑤

! идвашата в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате ваши електроинструмент за първи път)

! прочетете и следвайте инструкциите, доставени със зарядното устройство или електрозахранването

-използвайте само зарядно устройство или електрозахранване с изходно напрежение от 5 V и изходен ток от ≥ 0,5 A

-свържете кабела на зарядното устройство Н и към зарядното устройство или електрозахранването (не е стандартно включен), и към интерфейса на зарядното устройство А

-индикаторът В мига в ЧЕРВЕНО, указайки, че батерията се зарежда и текущият капацитет на батерията позволява да се работи с инструмента в продължение на 30 минути или по-малко

-индикаторът В мига в ЖЪЛТО, указвайки, че батерията се зарежда и текущият капацитет на батерията позволява да се работи с инструмента в продължение на повече от 30 минути

-индикаторът В мига в ЗЕЛЕНО, указайки, че батерията е заредена на повече от 90% от пълния капацитет

-индикаторът В свети в ЗЕЛЕНО непрекъснато, когато батерията е напълно заредена

- Индикатор за капацитета на батерията В①

-По време на употреба индикаторът за ниво на заряд на батерията В указва оставащия капацитет на батерията с различни цветове

-ЗЕЛЕНО указва повече от 40% от пълния капацитет

-ЖЪЛТО указва по-малко от 40% от пълния капацитет

-ЧЕРВЕНО указва, че остават само 30 минути преди автоматично изключване

• Включване/изключване ⑥

-за да включите измервателния инструмент, или натиснете бутона на лазера С, когато го използвате БЕЗ автоматично нивелиране, или плъзнете превключвателя F в позиция ⑥ а, за да отключите нивелиращия уред, когато го използвате С автоматично нивелиране

! незабавно след включване измервателният инструмент излъчва лазерен лъч от изходния отвор D

! не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние

-за да изключите измервателния инструмент, или натиснете бутона на лазера С, когато го използвате БЕЗ автоматично нивелиране, или плъзнете превключвателя F в позиция ⑥b, за да заключите нивелиращия уред, когато го използвате С автоматично нивелиране

-не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте (други лица могат да бъдат заслепени от лазерния лъч)

-когато не използвате измервателния уред, го изключвайте, за да пестите енергия

- Режими на работа

-всички режими могат да са както с ВКЛЮЧЕНО (позиция ⑥a) така и с ИЗКЛЮЧЕНО автоматично нивелиране (позиция ⑥b)

-натиснете бутона С няколко пъти, докато бъде зададен желаният режим

1) Режим кръстосани линии: измервателният уред генерира една хоризонтална и една вертикална лазерни линии ⑦

2) Хоризонтален режим: измервателният уред генерира една хоризонтална лазерна линия ⑧
3) Вертикален режим: измервателният уред генерира една вертикална лазерна линия ⑨

- Работа със системата за автоматично нивелиране

-поставете измервателния уред на хоризонтална твърда основа, монтирайте го на статив К -плъзнете превключвателя F в позиция ⑥а
-ако функцията за автоматично нивелиране не е възможна, напр. защото повърхността, върху която стои измервателният уред, се отклонява с повече от 4° от хоризонталната равнина, линиите на лазера мигат и индикаторът Е светва в червено
-в такъв случай поставете измервателния уред хоризонтално и изчакайте автоматичното му нивелиране
-щом измервателният инструмент отново е в рамките на диапазона на самонивелиране от ± 4°, линиите на лазера светят непрекъснато и индикаторът Е се изключва
-в позиция извън диапазона на автоматично нивелиране от ±4° работата в режим с автоматично нивелиране не е възможна, тъй като не може да бъде гарантирано, че лазерните линии са под прав ъгъл една спрямо друга
-при силни вибрации или промяна на положението по време на работа уредът се нивелира автоматично отново
-след повторното нивелиране проверете позициите на хоризонталната, респ. вертикална лазерни линии спрямо референтни точки, за да избегнете грешки

- Работа с изключена система за автоматично нивелиране -плъзнете превключвателя F в позиция ⑥b

-натиснете бутона на лазера С, за да включите лазерния лъч
-индикаторът Е свети непрекъснато в червено в този режим
-при изключено автоматично нивелиране можете да държите измервателния уред на ръка или да го поставите на наклонена повърхност

УКАЗАНИЯ ЗА РАБОТА

• Маркирайте винаги точно средата на лазерната линия (широчината на лазерната линия се променя с разстоянието)
• Очила за наблюдаване на лазерния лъч① (не е стандартен аксесоар)

-очилата за наблюдаване на лазерния лъч J ① филтрират околната светлина
-това прави светлината от лазера да изглежда по-ярка за очите
-не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила (тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него)
-не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение (очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете)

- Работа със статив (не е стандартен аксесоар)

-статив К ① осигурява стабилна основа за монтиране при измерване с възможност за изместване по височина
-поставете резбовия отвор G на измервателния уред върху винта с резба 1/4" и го затегнете

ПОДДРЪЖКА / СЕРВИЗ

- Този инструмент не е предназначен за професионална употреба

• Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи
• Не излагайте измервателния уред на екстремни температури или резки температурни промени (точността на измервателния уред може да се влоши)

-напр. не го оставяйте продължително време в автомобил

-оставяйте измервателният уред да се темперира, преди да го включите

- Избягвайте силни удари или изпускане на измервателния уред

-вследствие на увреждания по измервателния уред точността му може да бъде влошена
-след силен удар или изпускане за проверка сравнявайте лазерните линии с известна хоризонтална или вертикална референтна линия

- Когато пренасяте

измервателния уред, преместете превключвателя F (така модулът за колебателни движения, който може да бъде повреден от силни сътресения, се блокира)

• Поддържайте измервателния уред винаги чист
• Не потопявайте измервателния уред във вода или други течности
• Избърсвайте замърсяванията с мека, леко навлажнена кърпа
• Не използвайте почистващи препарати или разтворители
• Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки
• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL -занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте

го закупили, или в най-близкия сервиз на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

- Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опановките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

-за това указва символът ③ тогава когато трябва да бъдат унищожени
