Produkta veids	Šķērslīniju lāzera līmenis 360°
Zīmols	Skil
Modelis	1961 DA
Lietošanas attālums (aptuvens)	30 m
Izlīdzināšanas precizitāte	±0,5 mm/m
Automātiskās izlīdzināšanas diapazons	±4°
Izlīdzināšanas ilgums	≤5 sekundes
Darba temperatūra	-5°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Relatīvais mitrums max.	90 %
Lāzera klase	2
Lāzera veids (viļņa garums)	520 nm
Statīva pieslēgums	1/4"
Akumulators	Li-polimēra, 3,7 V, 2000 mAh
Lietošanas ilgums	8 h
Svars	0,44 kg
Izmēri (G x P x A)	96 x 73 x 107 mm
Darba režīmi	Šķērslīnijas, horizontāls, vertikāls
Automātiskā izlīdzināšana	Jā, pārslēdzams (svārsta slēdzis)
Akumulatora uzlādes indikators	Jā (krāsas: zaļa, dzeltena, sarkana)
Uzlāde	caur USB kabeli (5 V, ≥0,5 A)
Kopšana	Mīksta, mitra drāna, bez šķīdinātājiem
Drošība	Lāzera 2. klase – neskatīties starā
Remontējamība	Remonts SKIL pilnvarotā centrā

Bieži uzdotie jautājumi - 1961 DA SKIL

Kā uzlādēt Skil 1961 DA akumulatoru?

Pievienojiet lādētāja kabeli H lādētājam (5 V, ≥0,5 A) un saskarnei A. Indikators B norāda stāvokli: sarkans (uzlāde <30 min), dzeltens (>30 min), zaļš (>90%), pastāvīgi zaļš (pilns).

Kā ieslēgt lāzera līmeni?

Lietošanai ar automātisko izlīdzināšanu, pabīdiet slēdzi F pozīcijā ⑥a. Lietošanai bez automātiskās izlīdzināšanas, nospiediet pogu C. Lāzers ieslēdzas nekavējoties.

Ko darīt, ja lāzers mirgo un indikators E ir sarkans?

Tas nozīmē, ka ierīce atrodas ārpus automātiskās izlīdzināšanas diapazona (±4°). Novietojiet ierīci uz stabilas horizontālas virsmas un pagaidiet, kamēr izlīdzināšana notiek. Mirgošana apstājas un indikators nodziest.

Kādi darba režīmi ir pieejami?

Pieejami trīs režīmi: šķērslīnijas (horizontāla + vertikāla), tikai horizontāls un tikai vertikāls. Vairākas reizes nospiediet pogu C, lai pārslēgtu.

Kā izmantot automātisko izlīdzināšanu?

Novietojiet ierīci uz stabilas pamatnes, pēc tam pabīdiet slēdzi F pozīcijā ⑥a. Ierīce izlīdzinās automātiski (diapazons ±4°). Trieciena gadījumā tā automātiski pārizlīdzinās.

Vai es varu izmantot ierīci bez automātiskās izlīdzināšanas?

Jā, pabīdiet slēdzi F pozīcijā ⑥b (svārsta bloķēšana) un nospiediet pogu C. Indikators E paliek sarkans. Tad varat turēt ierīci rokā vai novietot uz slīpas pamatnes.

Kā tīrīt lāzera līmeni?

Izmantojiet mīkstu un mitru drānu (bez mazgāšanas līdzekļiem un šķīdinātājiem). Regulāri tīriet vietu ap lāzera atveri. Nekad neiegremdējiet ierīci ūdenī.

Kādi drošības pasākumi man jāievēro?

Nekad nevērsiet lāzera staru pret cilvēkiem vai dzīvniekiem. Neskatieties starā (acu savainojumu risks). Ierīce ir 2. lāzera klase. Glabājiet to bērniem nepieejamā vietā bez uzraudzības.

Vai ierīce ir ūdensnecaurlaidīga vai ūdensizturīga?

Nē, tā nav paredzēta iegremdēšanai. Sargājiet to no mitruma un šļakatām. Tīriet tikai ar viegli mitru drānu.

Kur es varu salabot savu lāzera līmeni?

Remonti jāveic SKIL pilnvarotā servisa centrā. Atgrieziet nesamontētu ierīci kopā ar pirkuma apliecinājumu. Skatiet www.skil.com adreses.

LIETOŠANAS INSTRUKCIJA 1961 DA SKIL

360° škērslīniju 1960/1961 lāzers

IEVADS

• Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei
• Mērinstruments ir piemērots darbam vienīgi telpās
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Pēc izlasīšanas saglabājiet šos norādījumus un mērinstrumenta tālāknodošanas gadījumā nododiet tos jaunajam lietotājam kopā ar mērinstrumentu

TEHNISKIE PARAMETRI

Darbības diapazons (aptuveni)*	20 m (1960), 30 m (1961)
Izlīdzināšanas precizitāte	±0,5 mm/m
Pašizlīdzināšanās diapazons	±4°
Līmeņošanas laiks ≤5 sekundes
Darbības temperatūra	-5°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Relatīvais mitrums (maks.)	90%
Lāzera klase 2
Lāzera starojums	635 nm (1960), 520 nm (1961)
vītne stiprināšanai uz statīva	1/4"
Akumulators Litija polimēru, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Darbības ilgums	10 stundas (1960), 8 stundas (1961)
Svars 0,44 kg

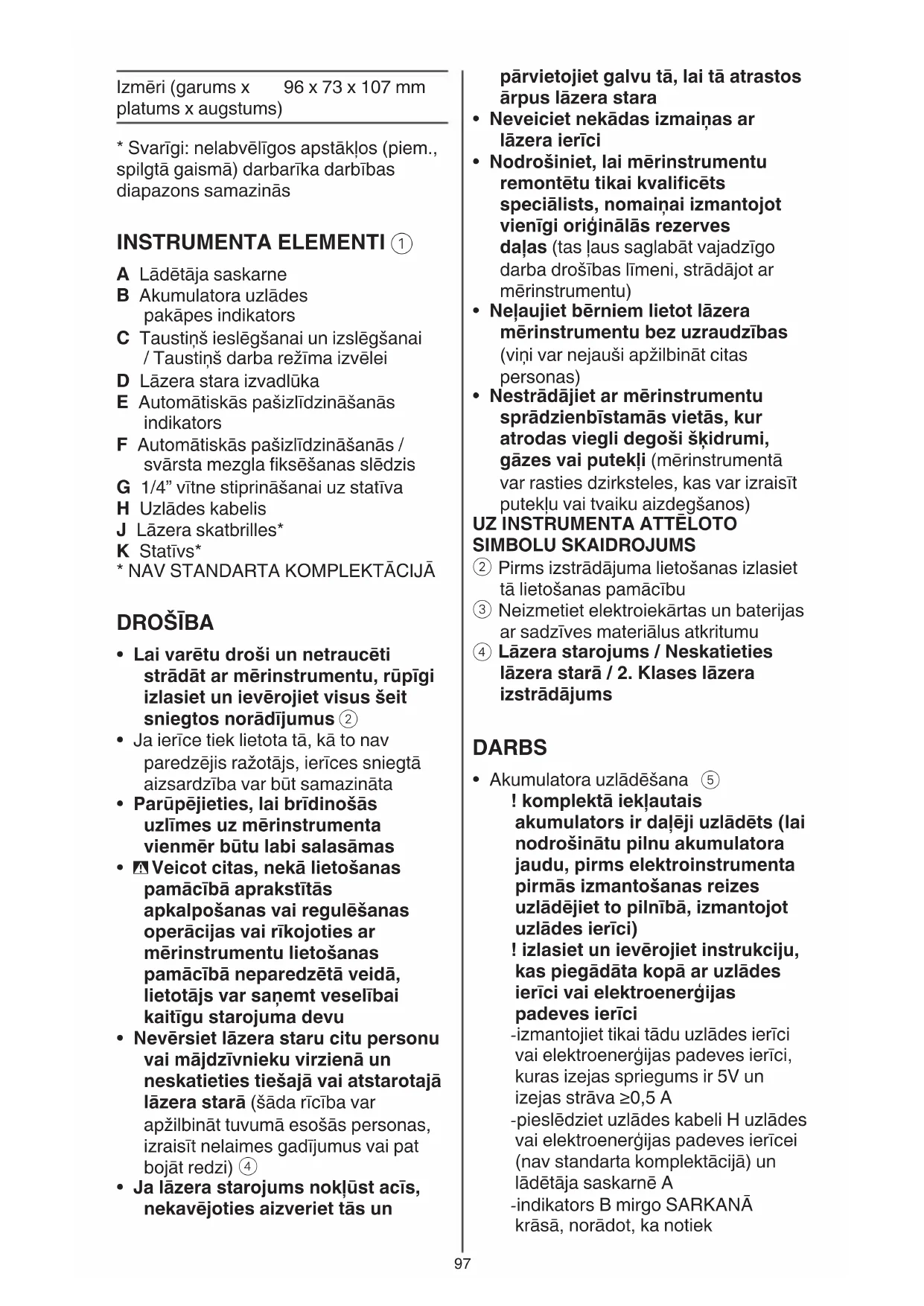

Izmēri (garums x 96 x 73 x 107 mm platums x augstums)

* Svarīgi: nelabvēlīgos apstāklos (piem., spilgtā gaismā) darbarīka darbības diapazons samazinās

INSTRUMENTA ELEMENTI ①

A Lādētāja saskarne
B Akumulatora uzlādes pakāpes indikators
C Taustiņš ieslēgšanai un izslēgšanai / Taustiņš darba režīma izvēlei
D Lāzera stara izvadlūka
E Automātiskās pašizlīdzināšanās indikators
F Automātiskās pašizlīdzināšanās / svārsta mezgla fiksēšanas slēdzis
G 1/4" vītne stiprināšanai uz statīva
H Uzlādes kabelis
J Lāzera skatbrilles*
K Statīvs*
* NAV STANDARTA KOMPLEKTĀCIJĀ

DROŠÍBA

• Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus ②
• Ja ierīce tiek lietota tā, kā to nav paredzējis ražotājs, ierīces sniegtā aizsardzība var būt samazināta
• Parūpējieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas
• Veicot citas, nekā lietošanas pamācībā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācībā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu
• Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā (šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi) ④
• Ja lāzera starojums nokļūst acīs, nekavējoties aizveriet tās un

pārvietojiet galvu tā, lai tā atrastos ārpus lāzera stara

• Neveiciet nekādas izmaiņas ar lāzera ierīci
• Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi originālās rezerves daļas (tas laus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu)
• Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības (viņi var nejauši apžilbināt citas personas)
• Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi (mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos)
  ② Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
  ③ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu
  ④ Lāzera starojums / Neskatieties lāzera starā / 2. Klases lāzera izstrādājums

UZ INSTRUMENTA ATTÊLOTO SIMBOLU SKAIDROJUMS

DARBS

• Akumulatora uzlādēšana ⑤
  ! komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)
  ! izlasiet un ievērojiet instrukciju, kas piegādāta kopā ar uzlādes ierīci vai elektroenerģijas padeves ierīci
  -izmantojiet tikai tādu uzlādes ierīci vai elektroenerģijas padeves ierīci, kuras izejas spriegums ir 5V un izejas strāva ≥0,5 A
  -pieslēdziet uzlādes kabeli H uzlādes vai elektroenerģijas padeves ierīcei (nav standarta komplektācijā) un lādētāja saskarnē A
  -indikators B mirgo SARKANĀ krāsā, norādot, ka notiek

akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ľauj lietot mērinstrumentu 30 minūtes vai mazāk

-indikators B mirgo DZELTENĀ krāsā, norādot, ka notiek akumulatora uzlāde un pašreizējais akumulatora uzlādes līmenis ħauj lietot mērinstrumentu vairāk nekā 30 minūtes

-indikators B mirgo ZALĀ krāsā, norādot, ka akumulatora uzlādes līmenis ir vairāk nekā 90%

-indikators B ieslēdzas ZALŠ, kad akumulators ir pilnībā uzlādēts

- Akumulatora uzlādes pakāpes indikators B ①

-izmantošanas laikā akumulatora uzlādes pakāpes indikators B norāda atlikušo uzlādes pakāpi dažādās krāsās

-ZALA krāsa norāda uz vairāk nekā 40% no pilnas uzlādes

-DZELTENA krāsa norāda uz mazāk nekā 40% no pilnas uzlādes

-SARKANA krāsa norāda, ka atlikušas 30 minūtes, līdz ierīce automātiski izslēgsies

• leslēgšana/izslēgšana ⑥

-lai ieslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥a, lai atblokētu līmeņošanas ierīci, kad izmantojat to AR automātisku līmeņošanu

! uzreiz pēc ieslēgšanas mērinstruments nosūta lāzera staru no izejas atveres D

! nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma

-lai izslēgtu mērinstrumentu, nospiediet vai nu lāzera pogu C, kad izmantojat to BEZ automātiskas līmeņošanas, vai pārvietojiet slēdzi F pozīcijā ⑥b, lai blokētu līmeņošanas elementu, kad izmantojat to AR automātisku līmeņošanu

-neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet (lāzera stars var apžilbināt citas tuvumā esošās personas)

-ja mērinstruments netiek lietots, izslēdziet to, lai taupītu energiju

- Darba režimi

-visus darba režīmus var izmantot AR automātisko pašizlīdzināšanos (stāvoklis ⑥a) vai BEZ tās (stāvoklis ⑥b)

-nospiediet C vairākas reizes, līdz tiek iestatīts vēlamais režīms

1) Krustlīniju režīms: mērinstruments projicē vienu līmenisku un vienu statenisku līniju ⑦

2) Horizontālais režīms: mērinstruments projicē vienu līmenisku līniju ⑧

3) Vertikālais režīms: mērinstruments projicē vienu statenisku līniju ⑨

- Darbs ar automātisko pašizlīdzināšanos

-novietojiet mērinstrumentu uz līmeniska, stabila pamata vai arī nostipriniet to uz statīva K

-pārvietojiet slēdzi F pozīcijā ⑥a

-ja automātiskās līmeņošanas funkcija nav iespējama, piem., tāpēc ka virsmai, uz kuras novietots mērinstruments, ir vairāk nekā 4° novirze no horizontālās plaknes, lāzera līnijas mirgo, un indikators E iedegas sarkanā krāsā

-šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process

-tiklīdz mērinstruments atkal atrodas pašizlīdzināšanās diapazonā ±4°, lāzera līnijas ieslēdzas pastāvīgi, un indikators E izslēdzas

-ārpus pašizlīdzināšanās diapazona robežām, kas ir ±4°, darbs ar mērinstrumentu pašizlīdzināšanās režīmā nav iespējams, jo var netikt nodrošināts savstarpēji taisns leņķis starp mērinstrumenta izstarotajām lāzera līnijām

-ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmainņas

-tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju

• Darbs bez automātiskās pašizlīdzināšanās
  -pārvietojiet slēdzi F pozīcijā ⑥b
  -nospiediet lāzera pogu C, lai izslēgtu lāzera staru
  -indikators E šajā režīmā paliek sarkans
  -ja ir izslēgta automātiskā
  pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas

PRAKTISKI PADOMI

- Vienmēr veidojiet atzīmes uz lāzera stara viduslīnijas (lāzera staru veidoto līniju platums mainās atkarībā no attāluma)

- Lāzera skatbrilles ① (neietilpst standarta piegādes komplektā)

-lāzera skatbrillēm J ① piemīt īpašība aizturēt apkārtējo gaismu

-tāpēc lāzera gaisma acīm škiet spilgtāka

-nelietojiet lāzera skatbrilles kā aizsargbrilles (lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasar no lāzera starojuma)

-nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus (lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju)

- Darbs ar statīvu (neietilpst standarta piegādes komplektā)

-statīvs K① ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai

-novietojiet mērinstrumentu uz statīva tā, lai tā vītne G atrastos pret statīva 1/4” skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva

• Šis darbarīks nav paredzēts profesionālai lietošanai
• Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības
• Nepaklaujiet instrumentu loti augstas vai loti zemas

temperatūras iedarbībai un straujām temperatūras izmaiņām

(var nelabvēlīgi ietekmēt tā precizitāti)

-piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā

-vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu

- Nepiełaujiet stipru triecienu iedarbošanos uz mērinstrumentu vai tā krišanu

-bojājumi mērinstrumentā var nelabvēlīgi ietekmēt tā darbības precizitāti

-ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidoto līniju ar līmenisku vai statenisku atskaites līniju

- Transportējot mērinstrumentu, pārbīdiet slēdzi F (līdz ar to tiek fiksēts mērinstrumenta svārsta mezgls, kas pretējā gadījumā varētu tikt bojāts strauju kustību dēļ)

• Uzturiet mērinstrumentu tīru

- Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos

- Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu

- Nelietojiet apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus

- Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi

- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā -nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

- levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet

www.skil.com vai vērsieties pie izplatītāja)

APKĀRTĒJĀS VIDES AIZSARDZĪBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm) -saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā -īpašs simbols ③ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā
