BEDIENUNGSANLEITUNG 1961 DA SKIL

ORIGINALBETRIEBSANLEITUNG

• Wichtig: Unter ungünstigen Bedingungen (z. B. bei hellem Licht) verringert sich der Arbeitsbereich des Werkzeugs WERKZEUGKOMPONENTEN

A Ladegerät-Schnittstelle B Akkuladeanzeige C Ein-Aus-Taste / Modi-Taste D Austrittsönung Laserstrahlung E Anzeige Nivellierautomatik F Schalter Nivellierautomatik / Verriegelung Pendeleinheit G Stativaufnahme 1/4” H Ladekabel J Laser-Sichtbrille* K Stativ*

• STANDARDMÄSSIG NICHT ENTHALTEN SICHERHEIT

• Sämtliche Anweisungen sind zu lesen und zu beachten, um mit ainsi que la vue éclatée de l’outil gurent sur www.skil.com)

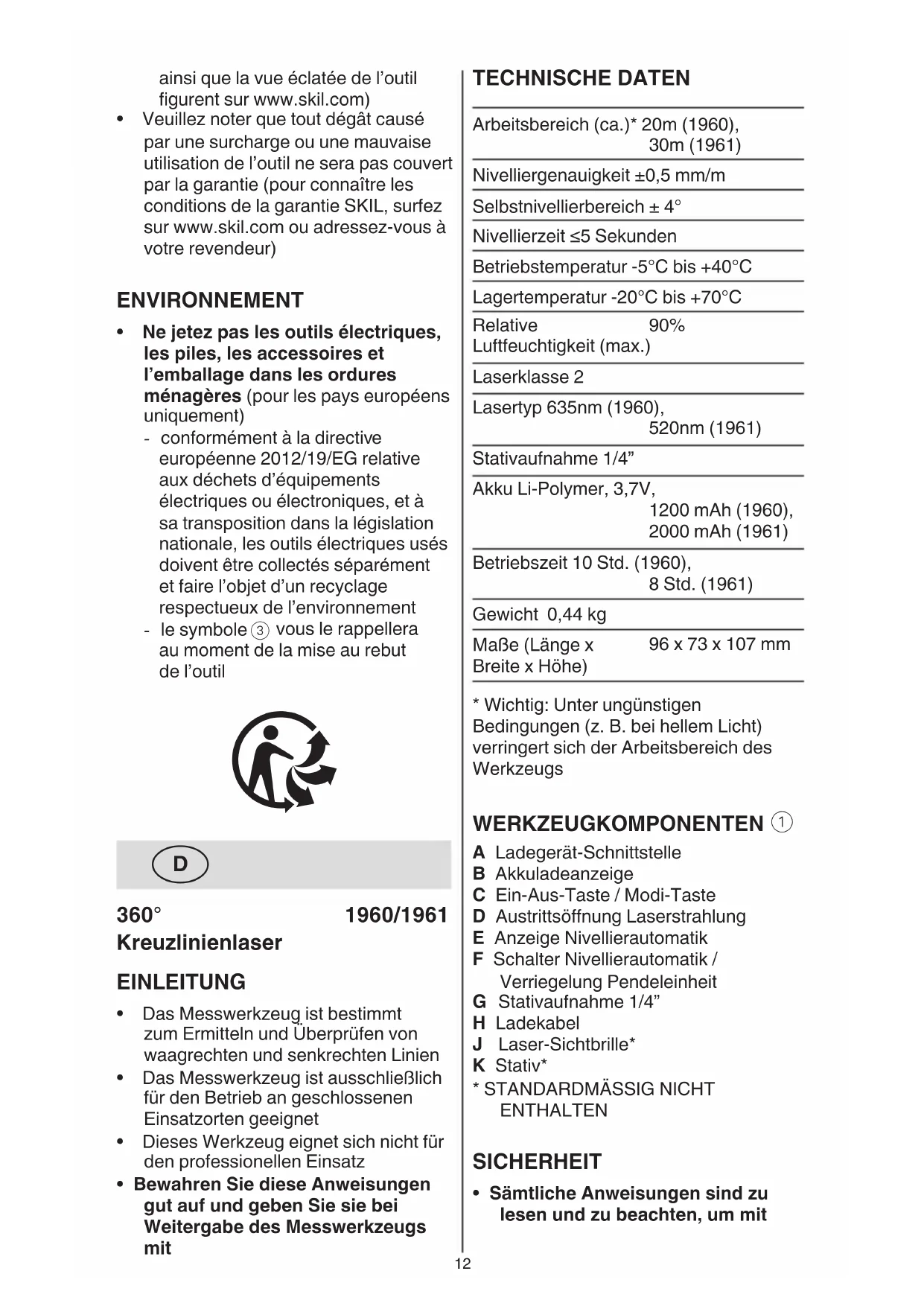

360° Kreuzlinienlaser 1960/1961 EINLEITUNG

• Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien

• Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des Messwerkzeugs mit13

Laserstrahlung / Nicht in den Strahl blicken / Laserprodukt Klasse 2 BEDIENUNG

! Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden) ! Lesen und befolgen Sie die mit dem Ladegerät gelieferten Anweisungen - Verwenden Sie nur ein Ladegerät oder Netzteil mit einer Ausgangsspannung von 5 V und einem Ausgangsstrom von ≥0,5 A - Ladekabel H mit Ladegerät oder Netzteil (nicht im Lieferumfang enthalten) und Ladegerät- Schnittstelle A - Anzeige B blinkt ROT, um anzuzeigen, dass die Batterie geladen wird und die aktuelle Batteriekapazität eine Betriebsdauer von 30 Minuten oder weniger ermöglicht - Anzeige B blinkt GELB und zeigt damit an, dass die Batterie geladen wird und die aktuelle Batteriekapazität eine Betriebsdauer von mehr als 30 Minuten ermöglicht - Anzeige B blinkt GRÜN und zeigt damit an, dass die Batterie mehr als 90 % der vollen Kapazität geladen ist - Anzeige B leuchtet dauerhaft GRÜN und zeigt damit an, dass die Batterie vollständig geladen ist

- Während des Betriebs zeigt die Batteriestandsanzeige B die verbleibende Batteriekapazität mit verschiedenen Farben an - GRÜN zeigt mehr als 40 % der vollen Kapazität an - GELB zeigt weniger als 40 % der vollen Kapazität an - ROT zeigt an, dass nur noch 30 Minuten bis zum automatischen Ausschalten verbleiben dem Messwerkzeug gefahrlos und sicher zu arbeiten

• Wenn das Gerät nicht in der vom Hersteller angegebenen Weise verwendet wird, kann der Schutz durch das Gerät beeinträchtigt werden

• Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich

• -Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen

• Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reektierten Laserstrahl (dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen)

• Falls Laserstrahlung ins Auge trit, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen

• Nehmen Sie keine Änderungen an der Lasereinrichtung vor

• Lassen Sie das Messwerkzeug von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren (damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt)

• Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen (sie könnten unbeabsichtigt Personen blenden)

• Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden (im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden)

ERKLÄRUNG DER SYMBOLE AUF

Die Bedienungsanleitung vor dem Gebrauch lesen

Elektrowerkzeuge und Batterien nicht in den Hausmüll werfen14

• Arbeiten mit Nivellierautomatik - stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ K - Schiebeschalter F auf Position

stellen - Wenn die automatische Nivellierung nicht möglich ist, z. B. weil die Fläche, auf der das Messgerät steht, um mehr als 4° von der horizontalen Ebene abweicht, blinken die Laserlinien und die Anzeige E wird rot - stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab - Sobald sich das Messgerät wieder im Selbstnivellierbereich von ±4° bendet, leuchten die Laserlinien kontinuierlich auf und die Anzeige E erlischt - außerhalb des Selbstnivellierbereiches von ±4 ° ist das Arbeiten mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen - bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert - überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden

• Arbeiten ohne Nivellierautomatik - Schiebeschalter F auf Position

stellen - Drücken Sie auf die Lasertaste C, um den Laserstrahl einzuschalten - Die Anzeige E leuchtet in diesem Modus dauerhaft rot - bei abgeschalteter Nivellierautomatik können Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen

- Um das Messgerät einzuschalten, drücken Sie entweder die Lasertaste C, wenn Sie es OHNE automatische Nivellierung verwenden, oder schieben Sie den Schalter F in die Position

a, um die Nivelliereinheit zu entriegeln, wenn Sie es MIT automatischer Nivellierung verwenden ! Sofort nach dem Einschalten sendet das Messgerät einen Laserstrahl aus der Austrittsönung D ! richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung - Um das Messgerät auszuschalten, drücken Sie entweder die Lasertaste C, wenn Sie es OHNE automatische Nivellierung verwenden, oder schieben Sie den Schalter F in die Position

b, um die Nivelliereinheit zu verriegeln, wenn Sie es MIT automatischer Nivellierung verwenden - lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab (andere Personen könnten vom Laserstrahl geblendet werden) - wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen

• Betriebsmodi - alle Modi können sowohl MIT Nivellierautomatik (Position

als auch OHNE Nivellierautomatik (Position

b) gewählt werden - Die taste C so oft drücken, bis der gewünschte Modus eingestellt ist

1) Kreuzlinienmodus: das

Messwerkzeug erzeugt eine waagerechte und eine senkrechte Laserlinie

2) Horizontalmodus: das

Messwerkzeug erzeugt eine waagerechte Laserlinie

3) Vertikalmodus: das Messwerkzeug

erzeugt eine senkrechte Laserlinie

Genauigkeit beeinträchtigt werden - vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie

• Schieben Sie den Schalter F (damit wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann)

• Halten Sie das Messwerkzeug stets sauber

• Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten

• Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab

• Verwenden Sie keine Reinigungs- oder Lösemittel

• Reinigen Sie insbesondere die Flächen an der Austrittsönung des Lasers regelmäßig und achten Sie dabei auf Fusseln

• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL- Elektrowerkzeuge ausführen zu lassen - das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges nden Sie unter www.skil.com)

• Beachten Sie, dass ein falscher oder unsachgemäßer Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL- Garantiebedingungen nden Sie unter www.skil.com oder fragen Sie Ihren Händler) UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder) - gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr ANWENDUNGSHINWEISE

• Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren (die Breite der Laserlinie ändert sich mit der Entfernung)

(nicht standartmäßig enthalten) - Laser-Sichtbrille J

ltert das Umgebungslicht aus - Dadurch erscheint das Licht des Lasers heller für die Augen - verwenden Sie die Laser- Sichtbrille nicht als Schutzbrille (die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung) - verwenden Sie die Laser- Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr (die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung)

• Arbeiten mit dem Stativ (nicht standartmäßig enthalten) - Stativ K

bietet eine stabile, höheneinstellbare Messunterlage - setzen Sie das Messwerkzeug mit der Stativaufnahme G auf das 1/4”-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung

• Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus (die Präzision des Messwerkzeugs kann beeinträchtigt werden) - lassen Sie es z.B. nicht längere Zeit im Auto liegen - lassen Sie das Messwerkzeug erst austemperieren, bevor Sie es in Betrieb nehmen

• Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs - durch Beschädigungen des Messwerkzeugs kann die16 Afmetingen (lengte x breedte x hoogte) 96 x 73 x 107 mm
