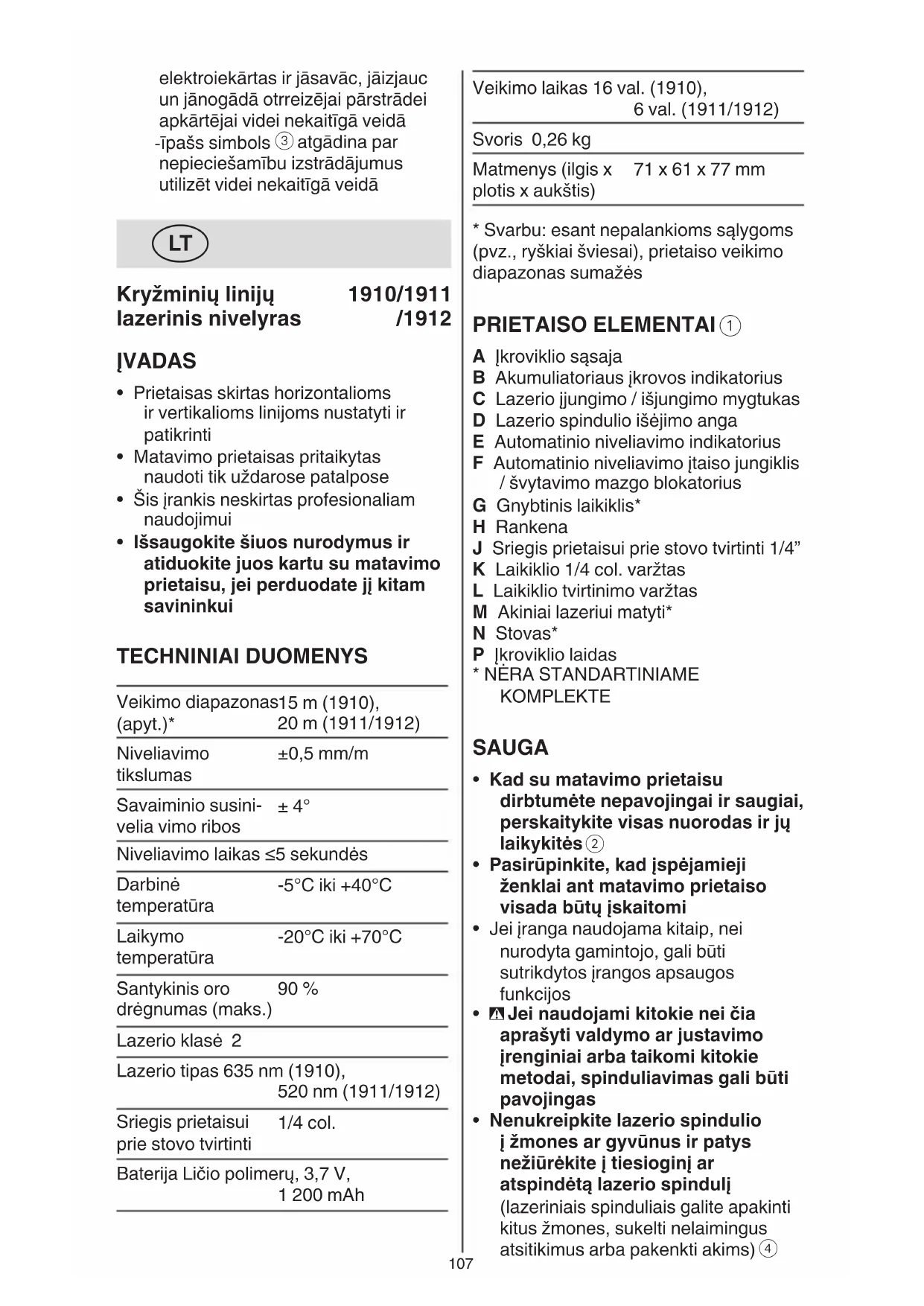

NAUDOJIMO INSTRUKCIJA 1912 AA SKIL

Kryžminių linijų 1910/1911 lazerinis nivelyras /1912

JVADAS

• Prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti
• Matavimo prietaisas pritaikytas naudoti tik uždarose patalpose
• Šis jrankis neskirtas profesionaliam naudojimui
• Išsaugokite šiuos nurodymus ir atiduokite juos kartu su matavimo prietaisu, jei perduodate jį kitam savininkui

TECHNINIAI DUOMENYS

Veikimo diapazonas15 m (1910),(apyt.)*	20 m (1911/1912)
Niveliavimotikslumas	±0,5 mm/m
Savaiminio susini-velia vimo ribos	± 4°
Niveliavimo laikas ≤5 sekundès
Darbinėtemperatūra	-5°C iki +40°C
Laikymotemperatūra	-20°C iki +70°C
Santykinis orodrėgnumas (maks.)	90 %
Lazerio klasė 2
Lazerio tipas 635 nm (1910),520 nm (1911/1912)
Sriegis prietaisuiprie stovo tvirtinti	1/4 col.
Baterija Ličio polimerų, 3,7 V,1 200 mAh

Veikimo laikas 16 val. (1910), 6 val. (1911/1912)

Svoris 0,26 kg

Matmenys (ilgis x 71 x 61 x 77 mm plotis x aukštis)

* Svarbu: esant nepalankioms sąlygoms (pvz., ryškiai šviesai), prietaiso veikimo diapazonas sumažės

PRIETAISO ELEMENTAI ①

A Ikroviklio sąsaja
B Akumuliatoriaus jkrovos indikatorius
C Lazerio jjungimo / išjungimo mygtukas
D Lazerio spindulio išėjimo anga
E Automatinio niveliavimo indikatorius
F Automatinio niveliavimo įtaiso jungiklis / švytavimo mazgo blokatorius
G Gnybtinis laikiklis*
H Rankena
J Sriegis prietaisui prie stovo tvirtinti 1/4"
K Laikiklio 1/4 col. varžtas
L Laikiklio tvirtinimo varžtas
M Akiniai lazeriui matyti*
N Stovas*
P Jkroviklio laidas
* NÈRA STANDARTINIAME KOMPLEKTE

SAUGA

• Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės ②
• Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi
• Jei įranga naudojama kitaip, nei nurodyta gamintojo, gali būti sutrikdytos įrangos apsaugos funkcijos
• Jei naudojami kitokie nei čia aprašyti valdymo ar justavimo jrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas

• Nenukreipkite lazerio spindulio j žmones ar gyvūnus ir patys nežiūrėkite j tiesioginį ar atspindėtą lazerio spindulį (lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims) ④

• Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio

• Nedarykite jokių lazerinio įtaiso pakeitimų
• Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis (taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti)
• Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso (jie gali netyčia apakinti žmones)
• Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių (matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai)

ANT PRIETAISO ESANČIŲ SIMBOLIŲ REIKŠMĖS

② Prieš naudodami įrankį perskaitykite instrukciju vadovą
③ Nemeskite elektrinių įrankių ir baterijos į buitinių atliekų konteinerius
④ Lazerio spinduliavimas / Nežiūrėkite į spindulį / 2 Klasės lazerio gaminys

NAUDOJIMAS

• Akumuliatoriaus jkrovimas ⑤
! pridedamas akumuliatorius yra iš dalies jkrautas (norėdami užtikrinti didžiausią akumuliatoriaus talpą, prieš pirmą kartą naudodami elektrinį įrankį, visiškai jkraukite akumuliatorių įkrovikliu)
! perskaitykite instrukciją, pateiktą su jkrovikliu arba maitinimo šaltiniu, ir jos laikykitės
-naudokite tik jkroviklj arba maitinimo šaltinj, kurio išėjimo įtampa yra 5 V ir išėjimo srovė – ≥ 0,5 A
-sujunkite įkroviklio kabelį P su įkrovikliu arba maitinimo šaltiniu (nėra standartiniame įrangos komplekte) ir su įkroviklio sąsaja A
-indikatorius B mirksi RAUDONAI, t. y. rodo, kad akumuliatorius yra jkraunamas, o esamo akumuliatoriaus jkrovos lygio

užtektų tam, kad prietaisas veiktų 30 minučių arba ilgiau

-indikatorius B mirksi GELTONAI, t. y. rodo, kad akumuliatorius yra jkraunamas, o esamo akumuliatoriaus jkrovos lygio užtektų tam, kad prietaisas veiktų ilgiau nei 30 minučių
-indikatorius B mirksi ŽALIAI, t. y. rodo, kad akumuliatorius jkrautas daugiau nei 90 % visos jo talpos
-nuolat ŽALIAI degantis indikatorius B rodo, kad akumuliatorius yra visiškai jkrautas

- Akumuliatoriaus jkrovos indikatorius B①

-naudojant akumuliatoriaus jkrovos indikatorius B skirtingomis spalvomis rodo likusia akumuliatoriaus talpa
-ŽALIA rodo, kad liko daugiau nei 40 % visos talpos
-GELTONA rodo, kad liko mažiau nei 40 % visos talpos
-RAUDONA rodo, kad liko tik 30 minučių, kol automatiškai išsijungs

- ljungimas/išjungimas ⑥

-jei norite jungti matavimo prietaisą, paspauskite bet kurį lazerio mygtuką C, kai prietaisą naudojate BE automatinio niveliavimo funkcijos, arba perjunkite jungiklj F į padėtį ⑥a tam, kad atblokuotumėte niveliavimo įtaisą, kai prietaisą norite naudoti SU automatinio niveliavimo funkcija
! iš karto jjungtas matavimo prietaisas jjungia lazerio spindulj, kuris šviečia iš išėjimo angos D
! nenukreipkite lazerio spindulio j kitus asmenis ar gyvūnus ir nežiūrėkite j lazerio spindulį patys, net ir būdami atokiau nuo prietaiso
-jei norite išjungti matavimo prietaisą, paspauskite bet kurį lazerio mygtuką C, kai prietaisą naudojate BE automatinio niveliavimo funkcijos, arba perjunkite jungiklj F į padėtį ⑥b tam, kad užrakintumėte niveliavimo įrenginį, kai prietaisą naudojate SU automatinio niveliavimo funkcija
-nepalikite jjungto matavimo prietaiso be priežiūros, o baigę

su prietaisu dirbti, jj išjunkite

(lazerio spindulys gali apakinti kitus žmones)

-jei matavimo prietaiso nenaudojate, kad taupytumėte energiją, jį išjunkite

• Automatinis niveliavimas

-padėkite matavimo prietaisą ant lygios, tvirtos atramos arba pritvirtinkite prie trikojo N ar gnybtinio laikiklio G

-perjunkite jungiklj F j padètj ⑥ a

-jei automatinio niveliavimo funkcijos naudoti nejmanoma, pvz., dėl to, kad paviršiaus, ant kurio matavimo prietaisas stovi, nuokrypis pagal horizontalią plokštumą yra didesnis nei 4°, lazerio linijos mirksi, o indikatorius E tampa raudonas

-tokiu atveju, matavimo prietaisą pastatykite horizontaliai ir palaukite, kol savaime susiniveliuos

-kai tik matavimo prietaisas vėl atsiduria ±4° automatinio niveliavimo diapazone, lazerio linijos ima šviesti nuolat ir indikatorius E išsijungia

-už savaiminio išsilyginimo diapazono ±4° ribų dirbti su automatinio niveliavimo įtaisu galimybių nėra, nes negalima užtikrinti, kad lazerio linijos viena kitos atžvilgiu eis stačiu kampu

-jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas

-kad išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu

- Darbas išjungus automatinį niveliavimą

-perjunkite jungiklj F j padètį ⑥b

-paspauskite lazerio mygtuką C, kad jjungtumėte lazerio spindulį

-šiuo režimu indikatorius E nuolat šviečia raudonai

-kai automatinio niveliavimo įtaisas išjungtas, matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo

- Darbas su papildomais ženklais ant lazerio liniju (1911) ⑦

-matavimo prietaisas vienodais intervalais projektuoja papildomus

ženklus ant lazerio liniju, kad ant sienų būtų lengviau pakabinti paveikslus ir pan.

-jei perkelsite prietaisą toliau nuo projekcijos paviršiaus, papildomų ženklų ilgis ir atstumas tarp jų padidės arba, prietaisą perkėlus link projekcijos paviršiaus, sumažės ⑦a

-jsitikinkite, kad nenukreipėte lazerio spindulio kampu, nes kitaip papildomi ženklai nebus rodomi vienodais atstumais ⑦b

NAUDOJIMO PATARIMAI

• Visada žymėkite tik lazerio linijos vidurį (kintant atstumui lazerio linijos plotis taip pat kinta)
• Akiniai lazeriui matyti ① (néra standartiniame komplekte)

-akiniai lazeriui matyti M ① išfiltruoja aplinkos šviesą

-dél to akims lazerio šviesa atrodo šviesesné

-nenaudokite lazerio matymo akinių kaip apsauginių akinių (specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio)

-nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami (lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą)

- Darbas su gnybtiniu laikikliu (nėra standartinės įrangos komplekte)⑧

-gnybtiniu laikikliu G galite pritvirtinti matavimo prietaisą prie įvairių daiktų, kurių storis yra iki 60 mm, pavyzdžiui, vamzdžių arba stalviršių briaunų
-jsukite ¼ col. varžtą K i ¼ col. trikojui skirtą laikiklj J, esantį prietaiso viršuje arba apačioje ⑧ a
! matavimo prietaiso nesukite per stipriai, nes galite pažeisti
-rankena H atidarykite gnybtą ir prijunkite jį norimoje vietoje, tada vėl atleiskite rankeną H
-atlaisvinkite rankenėlę L ⑧b, kad sureguliuotumėte prietaiso padėtį ir lazerio spindulio projekciją

-sureguliavę užveržkite rankenėlę L

- Naudojimas su trikoju stovu (nėra standartiniame komplekte)

-ant stovo N ① prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį

-matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti, J įstatykite ant stovo 1/4” sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu

PRIEŽIŪRA / SERVISAS

• Šis jrankis neskirtas profesionaliam naudojimui
• Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio
• Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų (gali būti pakenkiama matavimo prietaiso tikslumui)
  -pvz., nepalikite jo ilgesnį laiką automobilyje
  -prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis

- Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas

-pažeidus prietaisą gali būti pakenkiama tikslumui

-prietaisui nukritus arba jj sutrenkus, patikrinkite lazerio spindulio linijas su žinoma horizontalia arba vertikalia atskaitos linija

- Prieš transportuodami matavimo prietaisą, pastumkite jungiklj F (tokiu būdu užblokuojamas švytavimo mazgas, nes prietaisui smarkiai judant neužblokuotas mazgas gali būti pažeidžiamas)

- Matavimo prietaisas visuomet turi būti švarus

- Nepanardinkite matavimo prietaiso j vandenj ir kitokius skysčius

- Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu

- Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių

- Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai; atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse -neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)
• Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės i jus aptarnaujanti prekybos atstovą)

APLINKOSAUGA

- Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms)

-pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu

-apie tai primins simbolis ③, kai reikės išmesti atitarnavusį prietaisą
