NÁVOD K OBSLUZE 1912 AA SKIL

Laser křížových přímek 1910/1911/1912 ÚVOD

• Měřící přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar

• Měřící přístroj je výhradně vhodný pro provoz na uzavřených místech nasazení

• Tento nástroj není určen k profesionálnímu použití

• Tyto pokyny dobře uschovejte a pokud budete měřicí přístroj předávat dále, přiložte je TECHNICKÁ DATA Pracovní rozsah (přibl.)* 15m (1910), 20m (1911/1912) Přesnost nivelace ±0,5 mm/m Samonivelační rozpětí ± 4° Doba nivelizace ≤5 sekundy Provozní teplota -5°C až +40°C

• -Pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením

• Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku (může to způsobit oslepení osob, nehody nebo poškození zraku)

• Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku

• Na laserovém zařízení neprovádějte žádné změny

• Měřící přístroj nechte opravit kvalikovaným odborným personálem a jen originálními náhradními díly (tím bude zajištěno, že bezpečnost přístroje zůstane zachována)

• Nenechte děti používat laserový měřící přístroj bez dozoru (mohou neúmyslně oslnit osoby)

• Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach (v měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny)

Před použitím si přečtěte návod k použití

Nevyhazujte elektrické nářadí a baterie do komunálního odpadu

Laserové záření / Nedívejte se do paprsku / Laserový výrobek třídy 2 OBSLUHA

• Nabíjení akumulátorů

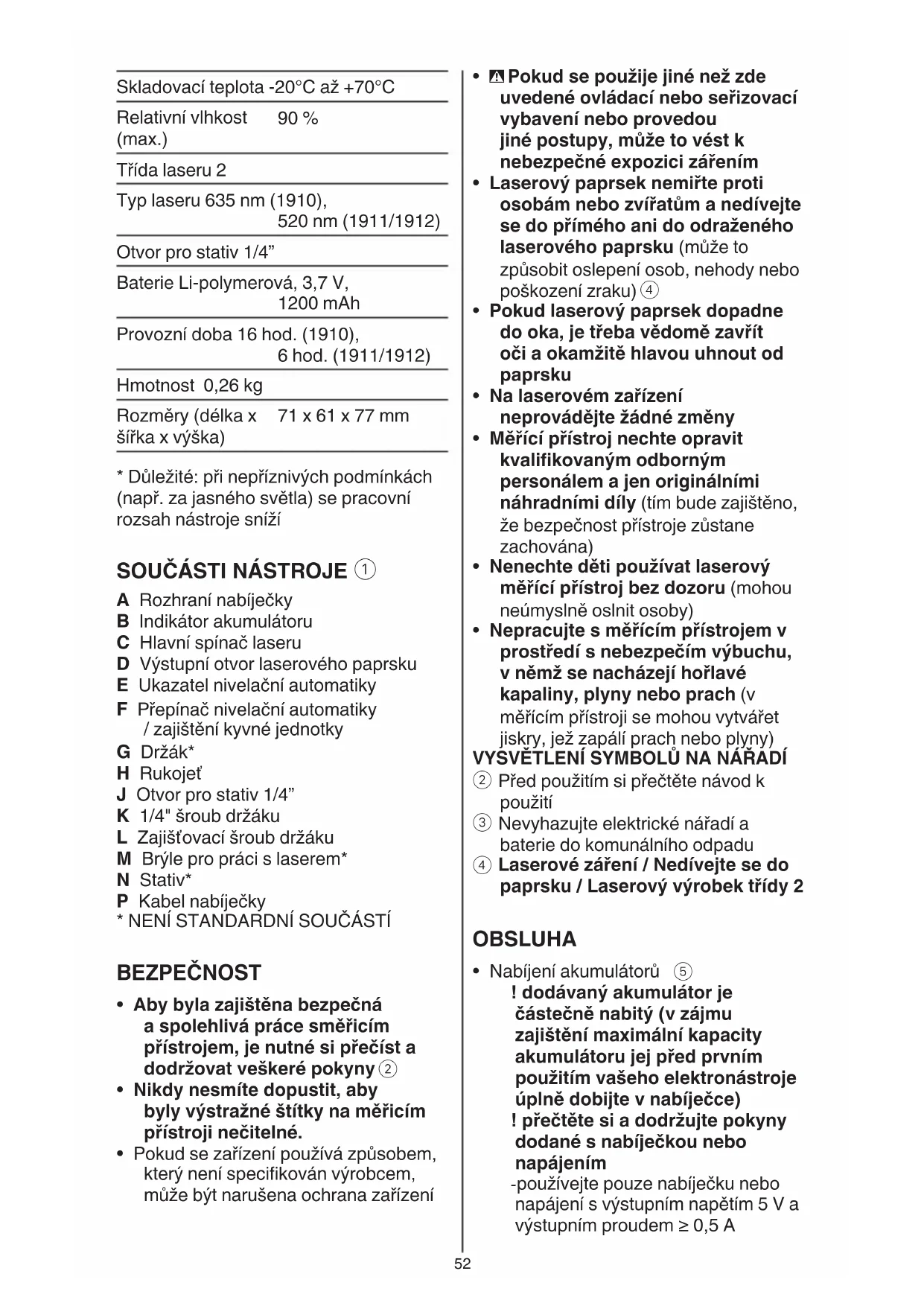

! dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce) ! přečtěte si a dodržujte pokyny dodané s nabíječkou nebo napájením - používejte pouze nabíječku nebo napájení s výstupním napětím 5 V a výstupním proudem ≥ 0,5 A Skladovací teplota -20°C až +70°C Relativní vlhkost (max.) 90 % Třída laseru 2 Typ laseru 635 nm (1910), 520 nm (1911/1912) Otvor pro stativ 1/4” Baterie Li-polymerová, 3,7 V, 1200 mAh Provozní doba 16 hod. (1910), 6 hod. (1911/1912) Hmotnost 0,26 kg Rozměry (délka x šířka x výška) 71 x 61 x 77 mm

• Důležité: při nepříznivých podmínkách (např. za jasného světla) se pracovní rozsah nástroje sníží

A Rozhraní nabíječky B Indikátor akumulátoru C Hlavní spínač laseru D Výstupní otvor laserového paprsku E Ukazatel nivelační automatiky F Přepínač nivelační automatiky / zajištění kyvné jednotky G Držák* H Rukojeť J Otvor pro stativ 1/4” K 1/4" šroub držáku L Zajišťovací šroub držáku M Brýle pro práci s laserem* N Stativ* P Kabel nabíječky

• NENÍ STANDARDNÍ SOUČÁSTÍ BEZPEČNOST

• Aby byla zajištěna bezpečná a spolehlivá práce směřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny

• Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné.

• Pokud se zařízení používá způsobem, který není specikován výrobcem, může být narušena ochrana zařízení53 - neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte (mohly by být laserovým paprskem oslněny jiné osoby) - pokud měřicí přístroj nepoužíváte, vypněte jej, aby se šetřila energie

• Práce s nivelační automatikou - umístěte měřící přístroj na rovnou, pevnou podpěru nebo jej připevněte na stativ N nebo do držáku G - přesuňte přepínač F do polohy

- pokud funkce automatické nivelace není možná, např. protože povrch, na kterém měřící přístroj stojí, se odchyluje o více než 4° od vodorovné roviny, laserové přímky blikají a indikátor E svítí červeně - v takovém případě postavte měřicí přístroj vodorovně a vyčkejte na samonivelaci - jakmile se měřící přístroj znovu dostane do rozsahu samonivelace ±4°, laserové přímky se rozsvítí nepřetržitě a indikátor E zhasne - vně rozsahu samonivelace ±4° není práce s nivelační automatikou možná, poněvadž jinak nelze zaručit, aby laserové přímky probíhaly navzájem v pravém úhlu - při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje - po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabránilo chybám

• Práce bez nivelační automatiky - přesuňte přepínač F do polohy

- pro spuštění laserového paprsku stiskněte tlačítko laseru C - v tomto režimu začne indikátor E nepřetržitě svítit červeně - při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad

• Práce s dalšími značkami na laserových přímkách (1911)

- měřící přístroj promítá další značky v rovnoměrných intervalech na laserových přímkách pro lepší pomoc při věšení obrázků atd. na stěny - připojte kabel nabíječky P k nabíječce nebo napájení (není standardní součástí) a rozhraní nabíječky A - indikátor B bliká ČERVENĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu 30 minut nebo méně - indikátor B bliká ŽLUTĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu přesahující 30 minut - indikátor B bliká ZELENĚ, což znamená, že je akumulátor nabitý na více než 90 % plné kapacity - indikátor B nepřetržitě svítí ZELENĚ, když je akumulátor plně nabitý

- během používání indikátor akumulátoru B zobrazuje zbývající kapacitu různými barvami - ZELENÁ znamená více než 40 % plné kapacity - ŽLUTÁ znamená méně než 40 % plné kapacity - ČERVENÁ znamená, že zbývá pouze 30 minut před tím, než se nástroj automaticky vypne

- pokud chcete měřicí přístroj zapnout, stiskněte buď tlačítko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy

pro odemčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace ! bezprostředně po zapnutí měřící přístroj odešle laserový paprsek z výstupního otvoru D ! nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti - pokud chcete měřicí přístroj vypnout, stiskněte buď tlačítko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy

pro zamčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace54 - měřící přístroj nasaďte otvorem pro stativ J na závit 1/4” stativu a pevně jej pomocí stavěcího šroubu stativu přišroubujte

• Tento nástroj není určen k profesionálnímu použití

• Chraňte měřící přístroj před vlhkem a přímým slunečním zářením

• Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům (může být omezena přesnost přístroje) - nenechávejte jej např. delší dobu ležet v autě - nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu

• Zabraňte prudkým nárazům a pádům měřicího přístroje - díky poškozením měřicího přístroje může být negativně ovlivněna přesnost - po silném nárazu či pádu porovnejte laserové přímky kvůli kontrole se známou vodorovnou nebo svislou referenční přímkou

• Pokud měřicí přístroj přenášíte, posuňte přepínač F (tím se zajistí kyvná jednotka, která se jinak může při silných pohybech poškodit)

• Udržujte měřící přístroj vždy čistý

• Měřící přístroj neponořujte do vody nebo jiných kapalin

• Nečistoty otřete vlhkým, měkkým hadříkem

• Nepoužívejte žádné čistící prostředky a rozpouštědla

• Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo - pokud nástroj přemístíte z projekčního povrchu, vzdálenost a délka dalších značek se zvětší, a zmenší, pokud nástroj přemístíte směrem k projekčnímu povrchu

- dbejte na to, abyste nepromítali laserový paprsek pod určitým úhlem, jinak se další značky nebudou promítat v pravidelných intervalech

• K označení používejte pouze střed přímky laseru (šířka laserové přímky se mění se vzdáleností)

• Brýle pro práci s laserem

(není standardní součástí příslušenství) - brýle pro práci s laserem M

odltrují okolní světlo - díky tomu se světlo laseru jeví očím jako jasnější - nepoužívejte brýle pro práci s laserem jako ochranné brýle (brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem) - nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu (brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev)

• Práce s držákem (není standardní součástí)

- pomocí držáku G můžete měřící přístroj připevnit k různým předmětům o šířce až 60 mm, jako jsou trubky nebo hrany stolu - přišroubujte ¼” šroub K k ¼” uchycení stativu J v horní nebo spodní části nástroje

! měřicí přístroj neutahujte příliš pevně, jinak se může poškodit - pomocí madla H otevřete svorku a připevněte ji na požadované místo opětným uvolněním madla H - uvolněte knoík L

b pro upravení polohy nástroje a projekci laserového paprsku - po úpravě knoík L dotáhněte

• Práce se stativem (není standardní součástí příslušenství) - stativ N

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/ EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol
