ПОСІБНИК КОРИСТУВАЧА 1912 AA SKIL

Перехресний 1910/1911/1912 лазер

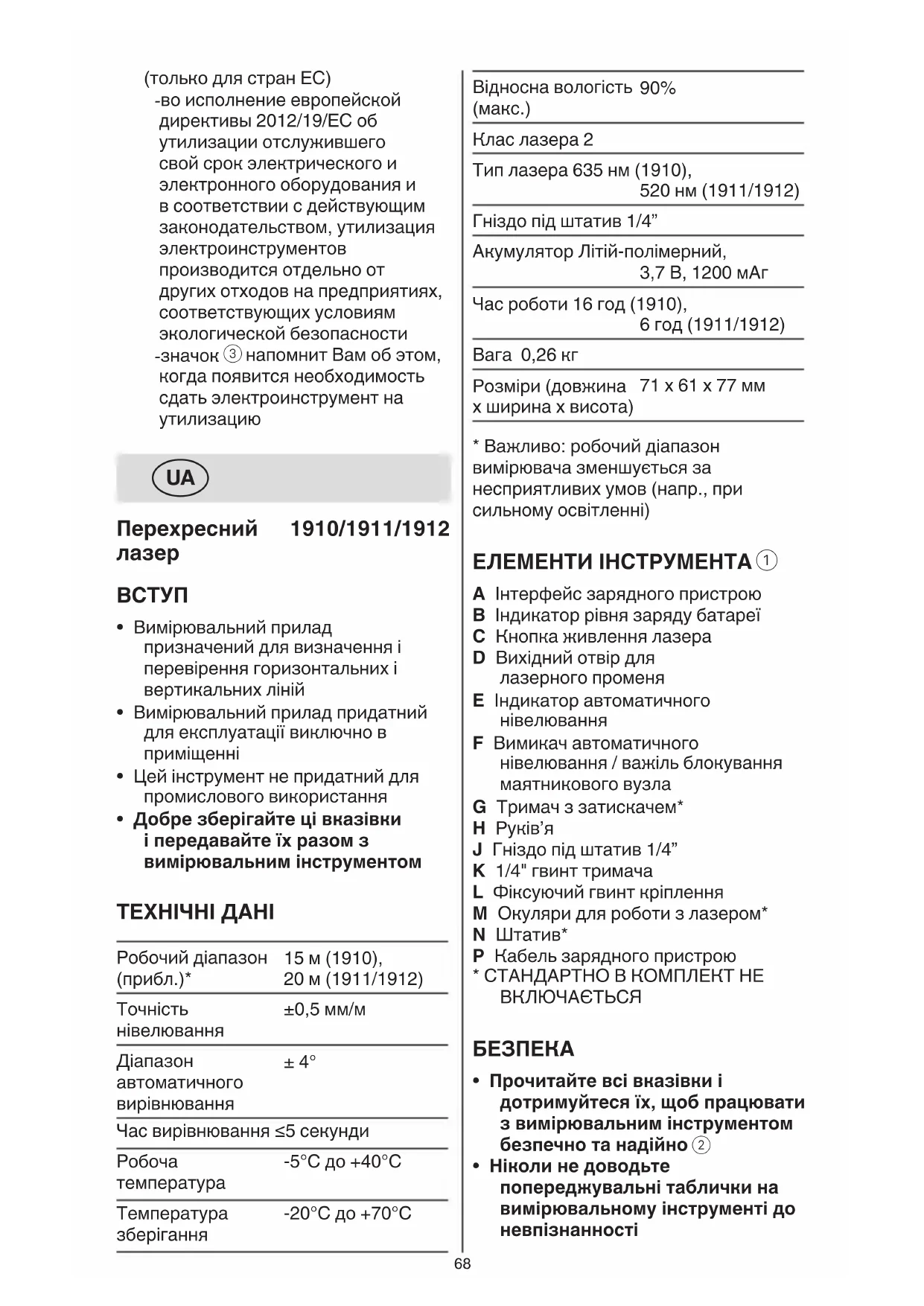

ВСТУП

• Вимірювальний прилад призначений для визначення і перевірення горизонтальних і вертикальних ліній
• Вимірювальний прилад придатний для експлуатації виключно в приміщенні
• Цей інструмент не придатний для промислового використання
• Добре зберігайте ці вказівки і передавайте їх разом з вимірювальним інструментом

ТЕХНІЧНІ ДАНІ

Робочий діапазон (прибл.)*	15 м (1910),20 м (1911/1912)
Точність нівелювання	± 0,5 мм/м
Діапазон автоматичного вирівнювання	± 4^
Час вирівнювання	≤ 5 секунди
Робоча температура	-5°C до +40°C
Температура зберігання	-20°C до +70°C

Відносна вологість 90%(макс.)

Клас лазера 2

Тип лазера 635 нм (1910),520 нм (1911/1912)

Гніздо під штатив 1/4”

Акумулятор Літій-полімерний,3,7 В, 1200 мАг

Час роботи 16 год (1910),6 год (1911/1912)

Вага 0,26 кг

Розміри (довжина 71 x 61 x 77 ммх ширина х висота)

* Важливо: робочий діапазон вимірювача зменшується за несприятливих умов (напр., при сильному освітленні)

ЕЛЕМЕНТИ ІНСТРУМЕНТА ①

A Интерфейс зарядного пристрою
В Індикатор рівня заряду батареї
С Кнопка живлення лазера
D Вихідний отвір для лазерного променя
Е Індикатор автоматичного нівелювання
F Вимикач автоматичного нівелювання / важіль блокування маятникового вузла
G Тримач з затискачем*
Н Руків'я
J Гніздо під штатив 1/4"
К 1/4" гвинт тримача
L Фіксуючий гвинт кріплення
М Окуляри для роботи з лазером*
N Штатив*
Р Кабель зарядного пристрою
* СТАНДАРТНО В КОМПЛЕКТ НЕ ВКЛЮЧАЄТЬСЯ

БЕЗПЕКА

• Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно ②
• Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності

- При використанні обладнання для цілей, не передбачених виробником, можливо погіршення рівня захисту, що забезпечується обладнанням

- Використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання

- Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь (він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі) ④

- У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя

- Нічого не міняйте в лазерному пристрої

- Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин (тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним)

- Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом (вони можуть ненавмисне засліпити інших людей)

- Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу (у вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари)

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ

② Перед використанням прочитайте інструкцію із застосування

③ Не викидайте електроінструмент та батареї разом зі звичайним сміттям

④ Лазерне випромінювання / Не

дивіться в промінь / Лазерний продукт 2 класу

ВИКОРИСТАННЯ

- Заряджання акумулятора ⑤

! Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор в зарядному пристрої перед першим використанням свого електроінструменту, щоб забезпечити повну потужність акумулятора)

! вивчіть та дотримуйтесь положень інструкції, яка поставляється в комплекті із зарядним пристроєм або блоком живлення

-використовуйте тільки зарядний пристрій або блок живлення з вихідною напругою 5 В та вихідним струмом ≥0,5 А

-підключіть кабель зарядного пристрою Р до зарядного пристрою або блоку живлення (стандартно в комплект не включається) та інтерфейсу зарядного пристрою А

-індикатор В блимає ЧЕРВОНИМ, вказуючи на те, що батарея заряджається, а поточний рівень заряду батареї здатний забезпечити роботу приладу протягом менше 30 хвилин

-індикатор В блимає ЖОВТИМ, вказуючи на те, що батарея заряджається, а поточний рівень заряду батареї здатний забезпечити роботу приладу протягом більше 30 хвилин

-індикатор В блимає ЗЕЛЕНИМ, вказуючи на те, що батарея заряджається, а рівень заряду перевищує 90%

-індикатор В буде горіти ЗЕЛЕНИМ кольором, вказуючи на те, що батарея повністю заряджена

- Індикатор рівня заряду батареї В ①

-при використанні індикатор рівня заряду В показує залишковий заряд батареї різними кольорами

-ЗЕЛЕНИЙ означає більше 40% повного заряду

-ЖОВТИЙ означає менше 40% повного заряду

-ЧЕРВОНИЙ показує, що залишилося всього 30 хвилин до автоматичного відключення

• Вкл/Викл ⑥

-щоб ввімкнути вимірювач, натисніть кнопку лазера С при використанні БЕЗ автоматичного нівелювання або відсуньте вимикач F в положення ⑥а, щоб розблокувати блок нівелювання при використанні З автоматичним нівелюванням

! відразу ж після ввімкнення вимірювач починає випромінювати лазерний промінь з вихідного отвору D ! не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані

-щоб вимкнути вимірювач, натисніть кнопку лазера С при використанні БЕЗ автоматичного нівелювання або відсуньте вимикач F в положення ⑥b, щоб заблокувати блок нівелювання при використанні З автоматичним нівелюванням

-не залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад (інші особи можуть бути засліплені лазерним променем)

-з метою економії електроенергії вимикайте вимірювальний інструмент, якщо Ви ним саме не користуєтеся

- Робота у режимі автоматичного нівелювання

-встановіть вимірювач на рівній, твердій поверхні або закріпіть його на тринозі N або тримачі с затискачемG

-відсуньте вимикач F в положення ⑥а

-якщо функція автоматичного нівелювання недоступна, напр., в зв'язку з тим, що поверхня установки вимірювача відхиляється від горизонтальної площини більш ніж на 4°, лазерні лінії починають блимати,

а індикатор Е загоряється червоним

-у такому разі встановіть вимірювальний інструмент в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне самонівелювання

-після відновлення положення вимірювача в діапазоні автоматичного нівелювання ±4°, лазерні лінії починають горіти постійно, а індикатор Е вимикається

-за межами діапазону автоматичного нівелювання ±4° працювати з автоматичним нівелюванням не можливо, оскільки не можна забезпечити перпендикулярність лазерних ліній між собою

-при струсах та змінах положення протягом експлуатації вимірювальний прилад знову автоматично нівелиюється

-після повторного нівелювання, щоб запобігти помилкам, перевірте положення горизонтальної чи вертикальної лазерної лінії відносно до базових точок

- Робота без автоматичного нівелювання

-відсуньте вимикач F в положення ⑥b

-натисніть кнопку лазера С, щоб увімкнути лазерний промінь

-індикатор Е в цьому режимі буде постійно горіти червоним

-при вимкнутому автоматичному нівелюванні вимірювальний прилад можна тримати вільно в руці або поставити на похилу поверхню

- Робота з додатковими позначками на лазерних лініях (1911) ⑦

-вимірювач проектує додаткові позначки з рівними інтервалами на лазерних лініях для зручності при підвішуванні на стінах картин і т.ін.

-при відведенні приладу від проекційної поверхні відстань та довжина додаткових позначок збільшуються, а при підведенні до

проекційної поверхні відповідно зменшуються ⑦а

-переконайтеся, що лазерний промінь не проектується під кутом, інакше додаткові позначки будуть розташовуватися з не однаковими інтервалами ⑦b

• Для позначення завжди використовуйте середину лазерної лінії (ширина лазерної лінії міняється в залежності від відстані)
• Окуляри для роботи з лазером ① (не включається в стандартний комплект поставки)

-окуляри для роботи з лазером М ① відфільтровують світло зовнішнього середовища
-при цьому світло лазера виглядає для очей яскравіше
-не використовуйте окуляри для роботи з лазером в якості захисних окулярів (окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння)
-не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом

(окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів)

- Робота з тримачем з затискачем (стандартно в комплект не включається) ⑧

-за допомогою тримача з затискачем G можна закріплювати вимірювач на різних предметах товщиною до 60 мм, таких як труби або краї стола
-встановіть гвинт ¼" К в триногу ¼" Ј у верхній або нижній частині приладу ⑧а

! не закручуйте вимірювальний інструмент занадто сильно, Ви можете його пошкодити

-за допомогою ручки Н розімкніть затискач та зафіксуйте його в потрібному положенні, відпустивши ручку Н

-звільніть ручку L ⑧b для регулювання положення приладу та проекції лазерного променя -після регулювання затягніть ручку L

- Робота зі штативом (не включається в стандартний комплект поставки)

-штатив N ① забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати

-поставте вимірювальний прилад гніздом під штатив Є на різьбу 1/4" штатива і затисніть його фіксуючим гвинтом штатива

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання
• Захищайте вимірювальний прилад від вологи і сонячних променів
• Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів (можуть погіршувати точність вимірювального приладу)

-зокрема, не залишайте його на тривалий час в машині
-перш ніж вмикати його, дайте йому стабілізувати свою температуру

- Уникайте сильних поштовхів та падіння вимірювального приладу

-в результаті пошкодження вимірювального приладу може погіршитися його точність
-після сильного поштовху або падіння перевірте лазерну лінію за допомогою вже існуючої горизонтальної або вертикальної контрольної лінії

- Для транспортування вимірювального приладу встановіть вимикач F (цим блокується маятниковий вузол, який в іншому випадку може пошкодитися при різких поштовках)

• Завжди тримайте вимірювальний прилад в чистоті

• Не занурюйте вимірювальний прилад у воду або інші рідини

• Витирайте забруднення вологою м'якою ганчіркою

• Не користуйтеся мийними засобами і розчинниками
• Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

- Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні)

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Не викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)
  -відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом -малюнок ③ нагадає вам про це
