ment), 2 eller indtil anslag (højeste omdrejningsmoment).

ningsmoment), 2 eller helt hen på 3 (højeste omdrejnings-

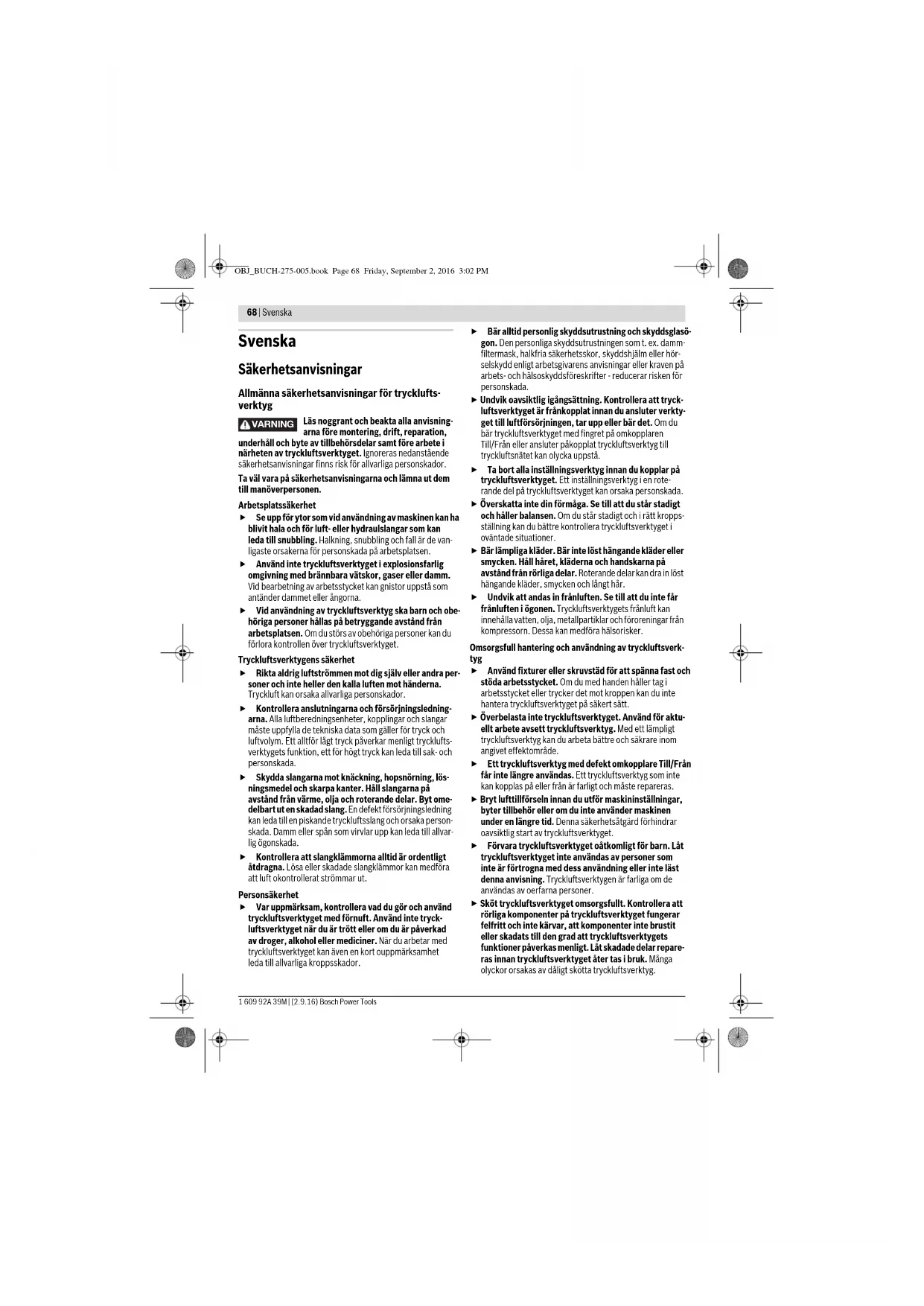

Allmänna säkerhetsanvisningar för trycklufts-

Läs noggrant och beakta alla anvisning-

arna före montering, drift, reparation,

underhåll och byte av tillbehörsdelar samt före arbete i

närheten av tryckluftsverktyget. Ignoreras nedanstående

säkerhetsanvisningar finns risk för allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna och lämna ut dem

till manöverpersonen.

 Se upp för ytor som vid användning av maskinen kan ha

blivit hala och för luft- eller hydraulslangar som kan

leda till snubbling. Halkning, snubbling och fall är de van-

ligaste orsakerna för personskada på arbetsplatsen.

 Använd inte tryckluftsverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller damm.

Vid bearbetning av arbetsstycket kan gnistor uppstå som

antänder dammet eller ångorna.

 Vid användning av tryckluftsverktyg ska barn och obe-

höriga personer hållas på betryggande avstånd från

arbetsplatsen. Om du störs av obehöriga personer kan du

förlora kontrollen över tryckluftsverktyget.

Tryckluftsverktygens säkerhet

 Rikta aldrig luftströmmen mot dig själv eller andra per-

soner och inte heller den kalla luften mot händerna.

Tryckluft kan orsaka allvarliga personskador.

 Kontrollera anslutningarna och försörjningsledning-

arna. Alla luftberedningsenheter, kopplingar och slangar

måste uppfylla de tekniska data som gäller för tryck och

luftvolym. Ett alltför lågt tryck påverkar menligt trycklufts-

verktygets funktion, ett för högt tryck kan leda till sak- och

 Skydda slangarna mot knäckning, hopsnörning, lös-

ningsmedel och skarpa kanter. Håll slangarna på

avstånd från värme, olja och roterande delar. Byt ome-

delbart ut en skadad slang. En defekt försörjningsledning

kan leda till en piskande tryckluftsslang och orsaka person-

skada. Damm eller spån som virvlar upp kan leda till allvar-

 Kontrollera att slangklämmorna alltid är ordentligt

åtdragna. Lösa eller skadade slangklämmor kan medföra

att luft okontrollerat strömmar ut.

 Var uppmärksam, kontrollera vad du gör och använd

tryckluftsverktyget med förnuft. Använd inte tryck-

luftsverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. När du arbetar med

tryckluftsverktyget kan även en kort ouppmärksamhet

leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglasö-

gon. Den personliga skyddsutrustningen som t. ex. damm-

filtermask, halkfria säkerhetsskor, skyddshjälm eller hör-

selskydd enligt arbetsgivarens anvisningar eller kraven på

arbets- och hälsoskyddsföreskrifter - reducerar risken för

 Undvik oavsiktlig igångsättning. Kontrollera att tryck-

luftsverktyget är frånkopplat innan du ansluter verkty-

get till luftförsörjningen, tar upp eller bär det. Om du

bär tryckluftsverktyget med fingret på omkopplaren

Till/Från eller ansluter påkopplat tryckluftsverktyg till

tryckluftsnätet kan olycka uppstå.

 Ta bort alla inställningsverktyg innan du kopplar på

tryckluftsverktyget. Ett inställningsverktyg i en rote-

rande del på tryckluftsverktyget kan orsaka personskada.

 Överskatta inte din förmåga. Se till att du står stadigt

och håller balansen. Om du står stadigt och i rätt kropps-

ställning kan du bättre kontrollera tryckluftsverktyget i

oväntade situationer.

Bär lämpliga kläder. Bär inte löst hängande kläder eller

smycken. Håll håret, kläderna och handskarna på

avstånd från rörliga delar. Roterande delar kan dra in löst

hängande kläder, smycken och långt hår.

 Undvik att andas in frånluften. Se till att du inte får

frånluften i ögonen. Tryckluftsverktygets frånluft kan

innehålla vatten, olja, metallpartiklar och föroreningar från

kompressorn. Dessa kan medföra hälsorisker.

Omsorgsfull hantering och användning av tryckluftsverk-

 Använd fixturer eller skruvstäd för att spänna fast och

stöda arbetsstycket. Om du med handen håller tag i

arbetsstycket eller trycker det mot kroppen kan du inte

hantera tryckluftsverktyget på säkert sätt.

 Överbelasta inte tryckluftsverktyget. Använd för aktu-

ellt arbete avsett tryckluftsverktyg. Med ett lämpligt

tryckluftsverktyg kan du arbeta bättre och säkrare inom

angivet effektområde.

 Ett tryckluftsverktyg med defekt omkopplare Till/Från

får inte längre användas. Ett tryckluftsverktyg som inte

kan kopplas på eller från är farligt och måste repareras.

 Bryt lufttillförseln innan du utför maskininställningar,

byter tillbehör eller om du inte använder maskinen

under en längre tid. Denna säkerhetsåtgärd förhindrar

oavsiktlig start av tryckluftsverktyget.

 Förvara tryckluftsverktyget oåtkomligt för barn. Låt

tryckluftsverktyget inte användas av personer som

inte är förtrogna med dess användning eller inte läst

denna anvisning. Tryckluftsverktygen är farliga om de

användas av oerfarna personer.

 Sköt tryckluftsverktyget omsorgsfullt. Kontrollera att

rörliga komponenter på tryckluftsverktyget fungerar

felfritt och inte kärvar, att komponenter inte brustit

eller skadats till den grad att tryckluftsverktygets

funktioner påverkas menligt. Låt skadade delar repare-

ras innan tryckluftsverktyget åter tas i bruk. Många

olyckor orsakas av dåligt skötta tryckluftsverktyg.

VARNING OBJ_BUCH-275-005.book Page 68 Friday, September 2, 2016 3:02 PMSvenska | 69

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Använd tryckluftsverktyg, tillbehör, insatsverktyg

m.m. enligt dessa anvisningar. Ta hänsyn till arbetsvill-

koren och aktuellt arbetsmoment. Härvid kan damm-

bildning, vibrationer och buller reduceras i den mån det

 Tryckluftsverktyg får endast installeras, ställas in och

användas av kvalificerade och utbildade operatörer.

 Tryckluftsverktyget får inte förändras. Ändringar kan

reducera säkerhetsåtgärdernas effektivitet och ökar

sålunda riskerna för operatören.

 Låt endast kvalificerad fackpersonal reparera tryck-

luftsverktyget med originalreservdelar. Detta garante-

rar att tryckluftsverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för tryckluft-slag-

 Kontrollera att typskylten är tydligt läsbar. Skaffa om så

behövs en ny skylt från tillverkaren.

 Vid brott av verktyg eller tillbehörsdelar eller själva

tryckluftsverktyget finns risk för att delar slungas ut

 Vid drift och reparations- eller underhållsarbeten och

vid byte av tillbehörsdelar på tryckluftsverktyget skall

alltid ett slaghållfast ögonskydd användas. Graden av

krävt skydd bör utvärderas för varje enskild använd-

 Koppla aldrig på elverktyget när du bär det. Ett rote-

rande verktygsfäste kan sno kläder eller hår och medföra

 Använd tättsittande handskar. Handtagen på trycklufts-

verktyg blir kalla vid tryckluftens genomströmning. Varma

händer är mindre känsliga för vibrationer. Vida handskar

kan dras in av roterande delar.

 Håll händerna på avstånd från hylsnycklarnas skruvtag

och roterande insatsverktyg. Håll inte fast roterande

insatsverktyg och inte heller drivaxeln. Risk finns för

 Var försiktig på trånga ställen. Till följd av reaktionsvrid-

moment finns risk för personskada genom inklämning.

 Användaren och servicepersonalen måste fysiskt

kunna hantera tryckluftsverktygets storlek, vikt och

 Var beredd på att tryckluftsverktyget kan leda till

oväntade rörelser som uppstår till följd av reaktions-

krafter eller brott av insatsverktyg. Håll stadigt i tryck-

luftsverktyget samt kroppen och armarna i ett läge

som är lämpligt för att motstå dessa rörelser. Dessa

skyddsåtgärder kan undvika kroppsskada.

 Använd hjälpmedel för upptagning av reaktionsmo-

ment som t. ex. stödanordning. Om detta inte är möj-

ligt, använd ett stödhandtag.

 Koppla från tryckluftsverktyget vid avbrott i lufttillför-

seln eller reducerat drifttryck. Kontrollera drifttrycket

och återstarta vid optimalt drifttryck.

 När operatören använder tryckluftsverktyget kan han

vid vissa arbeten förnimma oangenäma känslor i hän-

derna, armarna, skuldrorna, kring halsen eller andra

 Inta för arbeten med tryckluftsverktyget en bekväm

ställning, se till att du står stadigt och undvik ogynn-

samma lägen eller sådana där det är svårt att hålla jäm-

vikten. Användaren bör under en längre tids arbete

ändra kroppsställningen och sålunda undvika obehag

 Om användaren har symptomer som t. ex. ständigt illa-

mående, besvär, bultande, smärta, kittling, känslolös-

het, svidning eller styvhet får dessa varnande sympto-

mer inte ignoreras. Användaren bör informera

arbetsgivaren om sådana symptomer och uppsöka en

kvalificerad läkare.

 Berör inga fattningar under slagning, eftersom detta

kan öka risken för skärning, brännskador eller andra

skador på grund av vibrationer.

 Använd endast slagfattningar i felfritt skick. Felaktigt

tillstånd hos handfattningar och tillbehörsdelar kan leda till

att de går sönder vid användning med slagskruvar och där-

 Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt distribu-

tionsföretag. Kontakt med elledningar kan förorsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Borrning i vattenledning kan förorsaka sakskador.

 Undvik kontakt med spänningsförande ledning. Tryck-

luftsverktyget är inte isolerat och en kontakt med en spän-

ningsförande ledning kan leda till elstöt.

Vid smärgling, sågning, slipning, borr-

ning och liknande arbeten uppstår

damm som kan orsaka cancer, forstskada eller förändra

arvsmassan. I vissa damm ingår bl.a. följande ämnen:

– Bly i blyhaltiga färger och lacker;

– kristallin kiseldioxid i tegel, cement och annat murbruk;

– arsenik och kromat i kemiskt behandlat trä.

Risken för insjuknande är beroende av hur ofta personen

utsätts för ämnena. För att reducera riskerna skall arbetet

utföras i välventilerad lokal med tillämplig skyddsutrustning

(t. ex. med specialkonstruerad andningsskyddsutrustning,

som även kan filtrera de minsta dammpartiklarna).

 Bär hörselskydd. Risk finns för att buller leder till hörsel-

 När arbetsstycket bearbetas kan extra buller uppstå

som dock med lämpliga åtgärder kan undvikas t. ex.

genom att använda isoleringsmaterial när klingande

ljud uppstår på arbetsstycket.

 Om tryckluftsverktyget är försett med en ljuddämpare

kontrollera att den finns på arbetsplatsen när tryck-

luftsverktyget används och att den är i gott skick.

 Vibrationer kan orsaka nervskador och störning av

blodcirkulationen i händerna och armarna.

VARNING OBJ_BUCH-275-005.book Page 69 Friday, September 2, 2016 3:02 PM70 | Svenska 1 609 92A 39M | (2.9.16) Bosch Power Tools  Om du konstaterar att huden på fingrarna eller hän-

derna blir okänslig, kittlar, smärtar eller blir vit, sluta

arbetet med tryckluftsverktyget, upplys din arbetsgi-

vare och konsultera en läkare.

 Använd inte nedslitna eller dåligt passande hylsor eller

förlängningar. Detta kan leda till att vibrationerna för-

 Använd för bekvämare hålla tryckluftsverktygets vikt

om möjligt stativ, fjäderblock eller balansanordning.

 Håll i tryckluftsverktyget med ett stadigt grepp som

krävs för handreaktionskrafterna, men inte alltför

hårt. Vibrationerna kan förstärkas i den grad du håller kraf-

tigt tag i verktyget.

 För universalvridkopplingar (klokopplingar) bör lås-

bultar användas. Använd Whipcheck-slangsäkringar

som skydd mot att slangens koppling till trycklufts-

verktyget eller slangarna sinsemellan fallerar.

 Tryckluftsverktyget får aldrig bäras i slangen.

 När tryckluftsverktyget skall användas upphängd i en

anordning bör verktyget fästas i fixturen innan tryck-

luften ansluts. Detta förhindrar en oavsiktlig start.

Beakta symbolerna nedan som kan vara viktiga för trycklufts-

verktygets användning. Lägg på minne symbolerna och deras

betydelse. Korrekt tolkning av symbolerna hjälper till att

bättre och säkrare använda tryckluftsverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar

och instruktioner. Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Fäll upp sidan med illustration av tryckluftsverktyget och håll

sidan uppfälld när du läser bruks-anvisningen.

Ändamålsenlig användning

Tryckluftsverktyget är avsett för i- och urdragning av skruvar

samt för åtdragning och lossning av muttrar inom angivet

dimensions- och effektområde.

Annan användning som t.ex. borrning, omrörning, slipning är

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

8 Luftutsläpp med ljuddämpare

9 Strömställare Till/Från

 Läs noggrant och beakta alla anvis-

ningarna före montering, drift,

reparation, underhåll och byte av

tillbehörsdelar samt före arbete i

närheten av tryckluftsverktyget.

Ignoreras nedanstående säkerhets-

anvisningar och instruktioner finns

risk för allvarliga personskador.

 Bär hörselskydd. Risk finns för att

buller leder till hörselskada.

 Bär skyddsglasögon.

Rotationer eller rörelser

 Symbol för utvändig fyrkant

Bosch Power Tools 1 609 92A 39M | (2.9.16)

11 Stoppring på verktygsfästet

12 Insatsverktyg (t. ex. hylsnyckelinsats enligt DIN 3129

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i

EN ISO 11148 och kan användas vid jämförelse av olika tryckluftsverktyg. Mätmetoden är även lämplig för preliminär bedöm-

ning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av tryckluftsverktyget. Om däremot tryckluftsverk-

tyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations-

nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när tryckluftsverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av tryckluftsverktyget

och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Tryckluftsskruvdragare

Produktnummer 0 607 450 ... ... 614 ... 615 ... 616 ... 618 ... 619

Max. åtdragningsmoment

max. arbetstryck på verktyget

Slangkopplingens gänganslutning

Luftförbrukning på tomgång

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN ISO 15744.

Tryckluftsverktygets A-vägda ljudnivå är i typiska

wA Onoggrannhet K Använd hörselskydd!

Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 28927:

Dragning av skruvar och muttrar i maximalt tillåten

OBJ_BUCH-275-005.book Page 71 Friday, September 2, 2016 3:02 PM72 | Svenska 1 609 92A 39M | (2.9.16) Bosch Power Tools Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” uppfyller alla gällande bestämmelser i

direktiv 2006/42/EG inklusive ändringar och stämmer över-

ens med följande standarder: EN ISO 11148-6.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montage

Utrustning för säker hantering

 När tryckluftsverktyget ska användas upphängt eller

fastspänt bör verktyget spännas fast i fixturen innan

tryckluften ansluts. Detta förhindrar en oavsiktlig start.

Upphängninganordning

Tryckluftverktyget kan med upphängningsbygeln 3 hängas

upp i ett balansblock.

– Skruva moturs med en lämplig sexkantnyckel bort de övre,

främre skruvarna 1 (se ”Tekniska data”) från tryckluftverk-

tygets hus. Ta bort underläggsbrickorna 2 och stick upp

dem på skruvarna 1. Skruva med skruvarna och under-

läggsbrickorna medurs fast upphängnings

bygeln 3 på tryckluftverktygets hus.

 Kontrollera regelbundet upphängningsbygeln och

hakens tillstånd i balansblocket.

Anslutning till luftförsörjning

 Se till att lufttrycket inte är lägre än 6,3 bar (91 psi),

eftersom tryckluftsverktyget är konstruerat för detta

För maximal effekt beakta de värden för inre slangdiameter

och kopplingsgängor sam anges i tabellen ”Tekniska data”.

För upprätthållande av full effekt använd endast högst 4 m

Den tillförda tryckluften måste vara fri från främmande partik-

lar och fukt för att skydda tryckluftsverktyget mot skador,

nedsmutsning och rostbildning.

En tryckluftberedningsenhet skall användas. Denna

enhet garanterar att tryckluftsverktygen fungerar korrekt.

Beakta luftberedningsenhetens bruksanvisning.

Alla armaturer, förbindelseledningar och slangar måste upp-

fylla kraven beträffande tryck och luftmängd.

Undvik insnörning i tilluftsledningar, som kan uppstå t. ex.

genom klämning, knäckning eller rivning!

Kontrollera i tveksamma fall trycket med en manometer vid

luftintaget på inkopplat tryckluftsverktyg.

Anslutning av luftförsörjningen till tryckluftsverktyget

– Ta bort låskapseln 6 ur anslutningsstutsen på luftinloppet.

– Skruva in slangnippeln 7 i kopplingsstutsen på luftintaget 5.

För att undvika skada på tryckluftsverktygets invändiga

ventildelar skall vid in- och urskruvning av slangnippeln 7

hållas emot med en fast nyckel (nyckelvidd 22 mm) på

luftintagets kopplingsstuts 5.

– Lossa slangklämmorna 13 på tilluftsslangen 14 och fäst

tilluftsslangen över slangnippeln 7 genom kraftigt dra fast

Anvisning: Fäst tilluftsslangen först på tryckluftsverktyget

och sedan på luftberedningsenheten.

 Kontrollera efter insättning att insatsverktyget sitter

stadigt i verktygsfästet. Om insatsverktyget inte sitter

stadigt i verktygsfästet kan det lossa och dess rörelser inte

längre kontrolleras.

Insättning av insatsverktyg

– Skjut upp insatsverktyget 12 över vektygsfästets fyrkant

10. Kontrollera att stoppringen 11 låser i insatsverktygets

Använd endast insatsverktyg med lämplig insticksända (se

 Adapter får inte användas.

Borttagning av insatsverktyget

– Dra av insatsverktyget 12 från verktygsfästet 10. Ett hårt

sittande insatsverktyg kan lossas genom lätta slag med en

Tryckluftsverktyget arbetar optimalt vid ett arbetstryck på

6,3 bar (91 psi), uppmätt vid luftinträdet vid påslaget tryck-

 Kontrollera även inställd rotationsriktning innan du

kopplar på tryckluftsverktyget. Om du t.ex. vill lossa en

skruv och rotationsriktningen är inställd på idragning kan

tryckluftsverktyget utlösa en häftig och okontrollerad reak-

Inställning av rotationsriktning och åtdragningsmoment

Med riktningsomkopplaren 4 kan både rotationsriktningen

och åtdragningsmomentet ställas in.

 Påverka riktningsomkopplaren endast på frånkopplat

”Forward” står för högergång.

”Reverse” står för vänstergång.

F R OBJ_BUCH-275-005.book Page 72 Friday, September 2, 2016 3:02 PMSvenska | 73

Bosch Power Tools 1 609 92A 39M | (2.9.16)

– Högergång: För idragning av skruvar och muttrar vrid rikt-

ningsomkopplaren 4 medurs till läget 1 (lägsta åtdragnings-

moment), 2 eller mot stopp (högsta åtdragningsmoment).

– Vänstergång: För utdragning av skruvar och muttrar vrid

riktningsomkopplaren 4 moturs.

0 607 450 615/... 616/... 618/... 619

– Högergång: För idragning av skruvar och muttrar vrid rikt-

ningsomkopplaren 4 moturs till läget 1 (lägsta vridmomen-

tet), 2 eller mot stopp till läget 3 (högsta vridmomentet).

– Vänstergång: För urdragning av skruvar och muttrar vrid

riktningsomkopplaren 4 medurs.

För att spara energi, slå endast på tryckluftsverktyget när du

Anvisning: Om tryckluftsverktyget t. ex. efter en längre paus

inte startar, avbryt lufttillförseln och dra med verktygsfästet

10 upprepade gånger runt motorn. Härvid upphävs eventu-

ella adhesionskrafter.

–För inkoppling av tryckluftsverktyget tryck på strömställa-

–För urkoppling av tryckluftsverktyget släpp omkopplaren

Anvisning: Det åtdragningsmoment och den tid som krävs för

aktuell skruvdragning är beroende av skruvförbindelsen och

kan lämpligast slås fast genom praktiska försök. Kontrollera

provskruvdragningen med ett elektroniskt momentmätinstru-

ment eller med en momentnyckel. När optimal inställning av

åtdragningsmomentet och tiden för skruvdragning slagits

fast, ska vid lika skruvdragningar strömställaren Till/Från 9

alltid hålls nedtryckt för lika lång tid.

 Lägg an insatsverktyget mot muttern/skruven på från-

kopplad skruvdragare. Roterande insatsverktyg kan glida

 Koppla från tryckluftsverktyget vid avbrott i lufttillför-

seln eller reducerat drifttryck. Kontrollera drifttrycket

och återstarta vid optimalt drifttryck.

Plötsligt uppstående belastning medför ett kraftigt tryckfall

eller stopp, men skadar inte motorn.

Underhåll och service

Underhåll och rengöring

 Låt endast kvalificerad fackpersonal utföra underhåll

och reparationer. Detta garanterar att tryckluftsverkty-

gets säkerhet bibehålls.

Efter varje underhåll kontrollera varvtalet med hjälp av en varv-

talsmätare och att tryckluftsverktygets vibrationer inte ökat.

En auktoriserad Bosch-servicestation kan snabbt och tillför-

litligt utföra dessa arbeten.

Använd endast Bosch-originalreservdelar.

Regelbunden rengöring (se bild C)

– Rengör regelbundet filtret i tryckluftsverktygets luftintag.

Skruva bort slangnippeln 7 och avlägsna damm- och

smutspartiklarna från filtret. Skruva sedan åter fast

De vatten- och smutspartiklar som ingår i

tryckluften bildar rost och leder till slitage på

lameller, ventiler m.m. Undvik detta genom att

vid luftintaget 5 tillsätta ett par droppar motor-

olja. Anslut sedan tryckluftsverktyget till luft-

försörjningssystemet (se ”Anslutning till luftförsörjning”,

sidan 72) och låt det gå 5 – 10 s varvid utrinnande olja skall

torkas upp med en trasa. Om tryckluftsverktyget inte skall

användas under en längre tid förfar enligt denna metod.

Motorns lameller skall regelbundet kontrolleras av fackman

och vid behov bytas ut.

Smörjning av tryckluftsverktyg

Använd motorolja SAE 10 eller SAE 20 för direktsmörjning av

tryckluftsverktyget eller som tillsats i luftberedningsenheten.

I intervaller om ca. 100 000 skruvdragningar måste slagver-

ket smörjas på nytt. Vrid den slående skruvdragaren så att

handtaget pekar uppåt. Skruva med en lämplig 6-kantnyckel

moturs bort låsskruven 15 (se ”Tekniska data”). Avfallshan-

tera spilloljan på miljövänligt sätt. Fyll på motorolja i slagverk-

tet genom låsskruvens öppning. Oljemängden framgår av

tabellen för motorolja (se ”Tekniska data”). Torka bort över-

skottsolja med en mjuk trasa. Dra medurs fast låsskruven 15.

Smörj tryckluftsverktyg som inte hör till CLEAN-serien

Blanda kontinuerligt oljedimma i den genomströmmande luf-

ten på alla Bosch tryckluftsverktyg som inte tillhör CLEAN-

serien (en speciell tryckluftsmotor som fungerar med oljefri

tryckluft). Tryckluftslubrikatorn som behövs för detta ända-

mål finns i luftberedningsenheten som är inkopplad före

tryckluftsverktyget (närmare uppgifter om detta lämnas av

kompressortillverkaren).

Detaljerad information på det högkvalitativa tillbehörspro-

grammet hittar du i Internet under www.bosch-pt.com eller

hos din återförsäljare.

OBJ_BUCH-275-005.book Page 73 Friday, September 2, 2016 3:02 PM74 | Svenska

1 609 92A 39M | (2.9.16) Bosch Power Tools

Kundtjänst och användarrådgivning

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnummer som består av 10 siffror och som finns på

tryckluftsverktygets typskylt.

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Tryckluftsverktyg, tillbehör och förpackning skall återvinnas

på miljövänligt sätt.

 Hantera smörj- och rengöringsmedel på miljövänligt

sätt. Beakta lagbestämmelserna.

 Avfallshantera motorlamellerna på föreskrivet sätt! I

motorlamellerna ingår fluorkolväteplast. Får inte upphet-

tas över 400 °C, i annat fall kan hälsovådliga ångor uppstå.

När tryckluftsverktyget kasseras, lämna in verktyget för mate-

rialåtervinning till avfallsanläggning eller till återförsäljaren

t. ex. en auktoriserad Bosch-servicestation.

Ändringar förbehålles.
