KÄYTTÖOHJE GDS 18 E Professional BOSCH

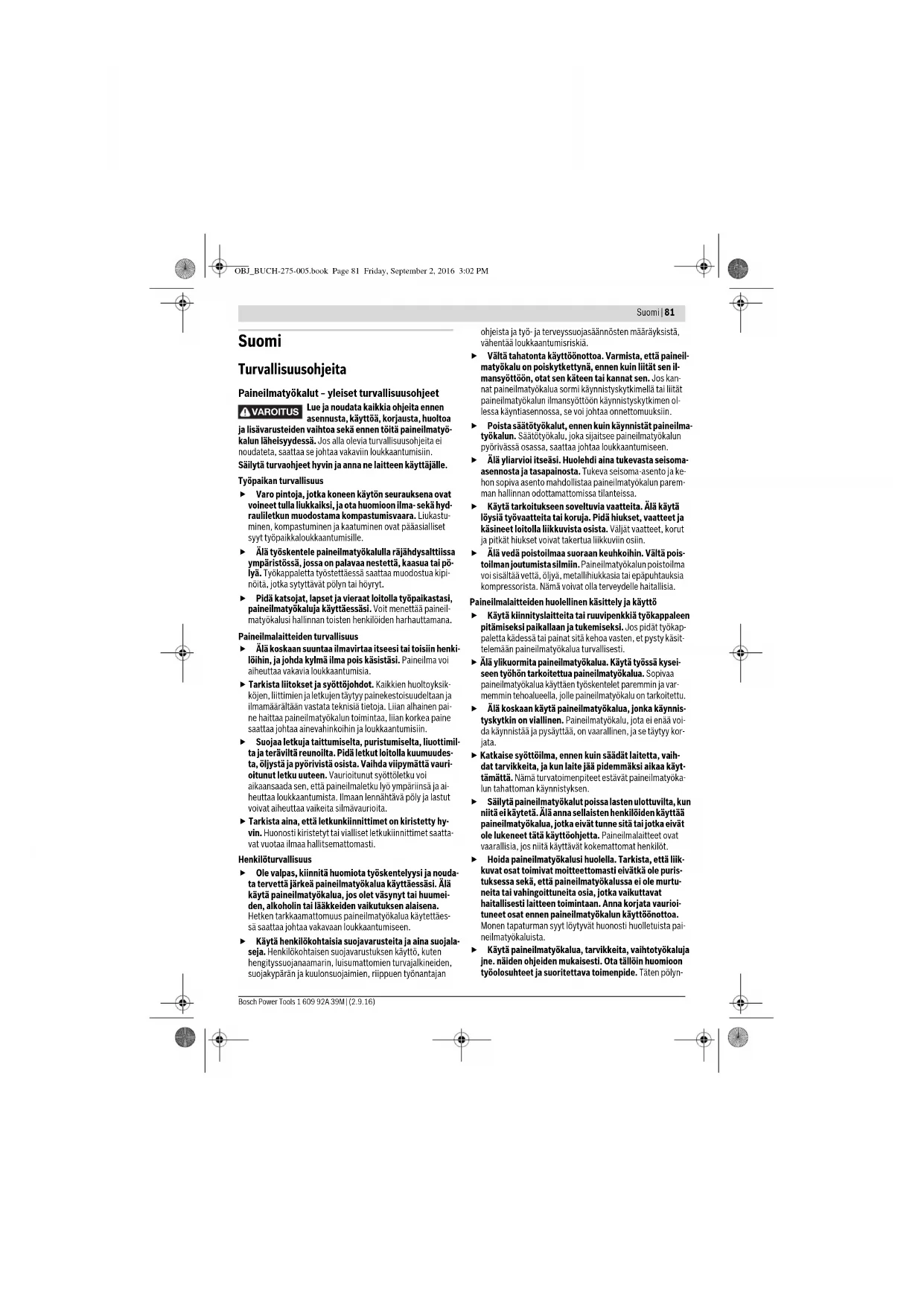

Paineilmatyökalut – yleiset turvallisuusohjeet

Lue ja noudata kaikkia ohjeita ennen

asennusta, käyttöä, korjausta, huoltoa

ja lisävarusteiden vaihtoa sekä ennen töitä paineilmatyö-

kalun läheisyydessä. Jos alla olevia turvallisuusohjeita ei

noudateta, saattaa se johtaa vakaviin loukkaantumisiin.

Säilytä turvaohjeet hyvin ja anna ne laitteen käyttäjälle.

Työpaikan turvallisuus

 Varo pintoja, jotka koneen käytön seurauksena ovat

voineet tulla liukkaiksi, ja ota huomioon ilma- sekä hyd-

rauliletkun muodostama kompastumisvaara. Liukastu-

minen, kompastuminen ja kaatuminen ovat pääasialliset

syyt työpaikkaloukkaantumisille.

 Älä työskentele paineilmatyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Työkappaletta työstettäessä saattaa muodostua kipi-

nöitä, jotka sytyttävät pölyn tai höyryt.

 Pidä katsojat, lapset ja vieraat loitolla työpaikastasi,

paineilmatyökaluja käyttäessäsi. Voit menettää paineil-

matyökalusi hallinnan toisten henkilöiden harhauttamana.

Paineilmalaitteiden turvallisuus

 Älä koskaan suuntaa ilmavirtaa itseesi tai toisiin henki-

löihin, ja johda kylmä ilma pois käsistäsi. Paineilma voi

aiheuttaa vakavia loukkaantumisia.

 Tarkista liitokset ja syöttöjohdot. Kaikkien huoltoyksik-

köjen, liittimien ja letkujen täytyy painekestoisuudeltaan ja

ilmamäärältään vastata teknisiä tietoja. Liian alhainen pai-

ne haittaa paineilmatyökalun toimintaa, liian korkea paine

saattaa johtaa ainevahinkoihin ja loukkaantumisiin.

 Suojaa letkuja taittumiselta, puristumiselta, liuottimil-

ta ja teräviltä reunoilta. Pidä letkut loitolla kuumuudes-

ta, öljystä ja pyörivistä osista. Vaihda viipymättä vauri-

oitunut letku uuteen. Vaurioitunut syöttöletku voi

aikaansaada sen, että paineilmaletku lyö ympäriinsä ja ai-

heuttaa loukkaantumista. Ilmaan lennähtävä pöly ja lastut

voivat aiheuttaa vaikeita silmävaurioita.

 Tarkista aina, että letkunkiinnittimet on kiristetty hy-

vin. Huonosti kiristetyt tai vialliset letkukiinnittimet saatta-

vat vuotaa ilmaa hallitsemattomasti.

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä paineilmatyökalua käyttäessäsi. Älä

käytä paineilmatyökalua, jos olet väsynyt tai huumei-

den, alkoholin tai lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus paineilmatyökalua käytettäes-

sä saattaa johtaa vakavaan loukkaantumiseen.

 Käytä henkilökohtaisia suojavarusteita ja aina suojala-

seja. Henkilökohtaisen suojavarustuksen käyttö, kuten

hengityssuojanaamarin, luisumattomien turvajalkineiden,

suojakypärän ja kuulonsuojaimien, riippuen työnantajan

ohjeista ja työ- ja terveyssuojasäännösten määräyksistä,

vähentää loukkaantumisriskiä.

 Vältä tahatonta käyttöönottoa. Varmista, että paineil-

matyökalu on poiskytkettynä, ennen kuin liität sen il-

mansyöttöön, otat sen käteen tai kannat sen. Jos kan-

nat paineilmatyökalua sormi käynnistyskytkimellä tai liität

paineilmatyökalun ilmansyöttöön käynnistyskytkimen ol-

lessa käyntiasennossa, se voi johtaa onnettomuuksiin.

 Poista säätötyökalut, ennen kuin käynnistät paineilma-

työkalun. Säätötyökalu, joka sijaitsee paineilmatyökalun

pyörivässä osassa, saattaa johtaa loukkaantumiseen.

 Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Tukeva seisoma-asento ja ke-

hon sopiva asento mahdollistaa paineilmatyökalun parem-

man hallinnan odottamattomissa tilanteissa.

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Älä vedä poistoilmaa suoraan keuhkoihin. Vältä pois-

toilman joutumista silmiin. Paineilmatyökalun poistoilma

voi sisältää vettä, öljyä, metallihiukkasia tai epäpuhtauksia

kompressorista. Nämä voivat olla terveydelle haitallisia.

Paineilmalaitteiden huolellinen käsittely ja käyttö

 Käytä kiinnityslaitteita tai ruuvipenkkiä työkappaleen

pitämiseksi paikallaan ja tukemiseksi. Jos pidät työkap-

paletta kädessä tai painat sitä kehoa vasten, et pysty käsit-

telemään paineilmatyökalua turvallisesti.

 Älä ylikuormita paineilmatyökalua. Käytä työssä kysei-

seen työhön tarkoitettua paineilmatyökalua. Sopivaa

paineilmatyökalua käyttäen työskentelet paremmin ja var-

memmin tehoalueella, jolle paineilmatyökalu on tarkoitettu.

 Älä koskaan käytä paineilmatyökalua, jonka käynnis-

tyskytkin on viallinen. Paineilmatyökalu, jota ei enää voi-

da käynnistää ja pysäyttää, on vaarallinen, ja se täytyy kor-

 Katkaise syöttöilma, ennen kuin säädät laitetta, vaih-

dat tarvikkeita, ja kun laite jää pidemmäksi aikaa käyt-

tämättä. Nämä turvatoimenpiteet estävät paineilmatyöka-

lun tahattoman käynnistyksen.

 Säilytä paineilmatyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää

paineilmatyökalua, jotka eivät tunne sitä tai jotka eivät

ole lukeneet tätä käyttöohjetta. Paineilmalaitteet ovat

vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

 Hoida paineilmatyökalusi huolella. Tarkista, että liik-

kuvat osat toimivat moitteettomasti eivätkä ole puris-

tuksessa sekä, että paineilmatyökalussa ei ole murtu-

neita tai vahingoittuneita osia, jotka vaikuttavat

haitallisesti laitteen toimintaan. Anna korjata vaurioi-

tuneet osat ennen paineilmatyökalun käyttöönottoa.

Monen tapaturman syyt löytyvät huonosti huolletuista pai-

 Käytä paineilmatyökalua, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon

työolosuhteet ja suoritettava toimenpide. Täten pölyn-

VAROITUS OBJ_BUCH-275-005.book Page 81 Friday, September 2, 2016 3:02 PM82 | Suomi

1 609 92A 39M | (2.9.16) Bosch Power Tools

muodostus, tärinä ja melunmuodostus pienenevät mah-

 Paineilmatyökalun saa asentaa ja säätää tai sitä saa

käyttää ainoastaan koulutetut käyttäjät.

 Paineilmatyökalua ei saa muuttaa. Muutokset voivat hei-

kentää turvatoimenpiteiden toimivuutta ja kasvattaa käyt-

 Vie paineilmatyökalu kunnostettavaksi asiantunte-

vaan liikkeeseen, hyväksy varaosina ainoastaan alku-

peräisosat. Näin paineilmatyökalun käyttöturvallisuus on

Paineilmaiskuruuvinvääntimen turvallisuusoh-

 Tarkista, että tyyppikilpi on luettavissa. Hanki tarvitta-

essa uusi kilpi valmistajalta.

 Työkappaleen, lisätarvikkeen tai itse paineilmatyöka-

lun murtuessa osia voi sinkoutua suurella nopeudella

 Käytä aina iskunkestäviä silmäsuojuksia paineilmatyö-

kalun käytön aikana sekä korjaus- ja huoltotöissä ja li-

sätarvikkeita vaihdettaessa. Tarvittavan suojauksen

aste tulisi määrittää erikseen jokaista yksittäistä käyt-

 Paineilmatyökalua ei pidä käynnistää sitä kannettaes-

sa. Pyörivä työkalunpidin voi tarttua vaatetukseen tai hiuk-

siin ja aiheuttaa työtapaturman.

 Käytä istuvia suojakäsineitä. Paineilmatyökalun kahvat

jäähtyvät ilmanvirran vaikutuksesta. Lämpimät kädet eivät

ole niin herkkiä värähtelylle. Väljät käsineet voivat tarttua

 Pidä kädet loitolla kiintoavaimen kannasta ja pyörivis-

tä vaihtotyökaluista. Älä koskaan pidä kiinni pyöriväs-

tä vaihtotyökalusta tai voimansiirrosta. Voit loukata it-

 Ole varovainen ahtaissa työskentelyolosuhteissa. Vas-

tamomentit voivat aiheuttaa loukkaantumisia puristamalla

 Käyttäjän ja huoltohenkilöiden täytyy fyysisesti pystyä

käsittelemään paineilmatyökalun kokoa, painoa ja te-

 Ole varautunut paineilmatyökalun odottamattomiin

liikkeisiin, jotka saattavat syntyä reaktiovoimista tai

vaihtotyökalun murtumisesta. Pitele paineilmatyöka-

lua tukevasti ja saata kehosi ja käsivartesi asentoon,

jossa pystyt vastaamaan näihin liikkeisiin. Nämä suoja-

toimenpiteet voivat ehkäistä loukkaantumisia.

 Käytä apuvälineitä vastamomenttien vastaanottoa var-

ten, kuten esim. tukilaitetta. Käytä lisäkahvaa ellei tu-

kilaitetta ole käytettävissä.

 Pysäytä paineilmatyökalu ilmansyötön keskeytyessä

tai käyttöpaineen pienentyessä. Tarkista käyttöpaine ja

käynnistä paineilmatyökalu uudelleen käyttöpaineen olles-

 Paineilmatyökalua käytettäessä käyttäjä voi tuntea

epämiellyttäviä tuntemuksia käsissä, käsivarsissa,

hartioissa, kaulan alueella ja muissa kehonosissa suo-

rittaessaan työtehtävän mukaista toimintaa.

 Ota tätä paineilmatyökalua käyttäessäsi mukava asen-

to, varmista hyvä jalansija ja vältä epäedullisia asento-

ja tai sellaisia asentoja, joissa on vaikeaa pitää tasapai-

no. Käyttäjän tulisi pitkään kestävien töiden aikana

muuttaa kehon asentoa, mikä voi auttaa vaivojen ja vä-

symyksen välttämisessä.

 Jos käyttäjä tuntee esim. jatkuvaa huonovointisuutta,

rasitusta, tykytystä, kipua, kihelmöintiä, puutumista,

poltetta tai jäykkyyttä, ei näitä varottavia merkkejä tu-

lisi sivuuttaa. Käyttäjän tulee kertoa oireista työnanta-

jalleen ja neuvotella ammattitaitoisen lääkintähenki-

 Älä koske istukoihin tai tarvikeosiin iskutoiminnon ai-

kana, koska tämä voi lisätä leikkautumis-, palovamma-

tai tärinän aiheuttamaa loukkaantumisvaaraa.

 Käytä yksinomaan moitteettomassa kunnossa olevia

iskuistukoita. Pitimien ja tarvikeosien huono kunto voi ai-

heuttaa sen, että ne rikkoutuvat ja sinkoutuvat ympäriinsä,

kun niitä käytetään iskuruuvinvääntimien kanssa.

 Käytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi tai käänny paikallisen jake-

luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa

tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen

saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai-

heuttaa aineellista vahinkoa.

Vältä kosketusta jännitteelliseen johtoon. Paineilma-

työkalu ei ole eristetty, ja kosketus jännitteelliseen johtoon

voi johtaa sähköiskuun.

Smirgelillä hiottaessa, sahattaessa,

hiottaessa, porattaessa ja vastaavissa

töissä syntyvä pöly saattaa olla karsinogeenista, hedel-

mällisyyteen kielteisesti vaikuttavaa ja perintötekijöitä

muuttavaa. Eräät näissä pölyissä esiintyvät aineet ovat:

– lyijy lyijypitoisissa maaleissa ja lakoissa;

– kiteinen piidioksidi tiilessä, sementissä ja muussa muu-

– arseeni ja kromaatti kemiallisesti käsitellyssä puussa.

Sairastumisen riski riippuu siitä, miten usein näille aineille

altistuu. Vaaran pienentämiseksi tulisi tehdä työtä vain hyvin

tuuletetuissa huoneissa ja käyttää vastaavaa suojavarustusta

(esim. erityisesti tähän tarkoitukseen kehitetyt hengityssuo-

jaimet, jotka suodattavat pois pienimmätkin hiukkaset).

 Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon

Työstettäessä työkappaletta saattaa syntyä lisämelua,

jonka voi välttää sopivin toimenpitein kuten esim. eristys-

ainetta käyttämällä, jos työkappaleesta kuuluu kilinää.

 Jos paineilmatyökalussa on äänenvaimennin, on aina

varmistettava, että se on asennettuna ja kunnossa, kun

paineilmatyökalua käytetään.

 Värähtely saattaa aiheuttaa hermovaurioita sekä häiri-

tä käsien ja käsivarsien verenkiertoa.

VAROITUS OBJ_BUCH-275-005.book Page 82 Friday, September 2, 2016 3:02 PMSuomi | 83 Bosch Power Tools 1 609 92A 39M | (2.9.16)  Jos huomaat, että iho sormissasi tai käsissäsi tulee

tunnottomaksi, kihelmöi, särkee tai muuttuu valkoi-

seksi, tulee työ paineilmatyökalun kanssa keskeyttää,

kertoa työnantajallesi ja ottaa yhteyttä lääkäriin.

 Älä käytä mitään kuluneita tai huonosti sopivia kantoja

tai pidennyksiä. Se saattaa johtaa värähtelyn huomatta-

vaan voimistumiseen.

 Käytä paineilmatyökalun painon käsittelyssä mahdolli-

suuksien mukaan jalustaa, jousitaljaa tai painon ta-

 Pidä kiinni paineilmatyökalusta varmalla otteella, mut-

ta ei liian tiukasti, varmistaen käden tarvittavat vasta-

voimat. Värähtely voi olla sitä voimakkaampaa, mitä lu-

jempaa pidät kiinni työkalusta.

 Jos käytät yleiskiertokytkimiä (sakarakytkimiä), lait-

teeseen täytyy asentaa lukkotappeja. Käytä

Whipcheck-letkuvarmistimia suojaksi letkun irtoami-

selle paineilmatyökalusta tai letkujen irtoamisille toi-

 Älä koskaan kanna paineilmatyökalua letkusta.

 Jos tahdot käyttää paineilmatyökalua ripustuslaittees-

sa, kiinnitä se ensin kyseiseen laitteeseen, ja liitä il-

mansyöttö vasta sen jälkeen. Täten vältät laitteen tahat-

toman käynnistyksen.

Seuraavat symbolit on otettava huomioon paineilmatyökalua

käytettäessä. Muista symbolit ja niiden merkitys. Kun tunnus-

merkit muistetaan tulkita oikein, se tehostaa paineilmatyöka-

lun turvallista käyttöä.

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on paineilmatyökalun kuva ja pidä

se uloskäännettynä lukiessasi käyttöohjetta.

Määräystenmukainen käyttö

Paineilmatyökalu on suunniteltu ruuvien kiinnitykseen ja irro-

tukseen sekä mutterien kiristykseen ja irrotukseen, ruuvi-/mut-

terikoot ja tehoalue vrt. tekniset tiedot.

Muu käyttö, esim. poraus, sekoitus tai hionta ei ole sallittua.

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan paineilmatyökalun kuvaan.

4 Suunnanvaihtokytkin

5 Liitäntäkappale ilman tuloaukolla

8 Ilman ulostuloaukko + äänenvaimennin

Tunnusmerkki Merkitys

 Lue ja noudata kaikkia ohjeita en-

nen asennusta, käyttöä, korjausta,

huoltoa ja lisävarusteiden vaihtoa

sekä ennen töitä paineilmatyöka-

lun läheisyydessä. Jos turvallisuus-

ja muita ohjeita ei noudateta, saattaa

se johtaa vakaviin loukkaantumisiin.

 Käytä kuulonsuojainta. Melu saat-

taa aiheuttaa kuulon menetystä.

 Käytä suojalaseja.

Kierroksia tai liikkeitä mi-

Kuusiokolon tunnusmerkki

Pyörimissuunta oikealle

Pyörimissuunta vasemmal-

Tunnusmerkki Merkitys

F R OBJ_BUCH-275-005.book Page 83 Friday, September 2, 2016 3:02 PM84 | Suomi

1 609 92A 39M | (2.9.16) Bosch Power Tools

11 Työkalunpitimessä oleva lukkorengas

12 Vaihtotyökalu (esim. hylsyavaimen hylsy kuusiokanta-

ruuveja varten DIN 3129 mukaan)

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN ISO 11148 standardoidun mittausmenetelmän mukaisesti ja sitä

voidaan käyttää paineilmatyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa paineilmatyökalun pääasiallisia käyttötapoja. Jos paineilmatyökalua käytetään kuitenkin muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso

saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin paineilmatyökalu on sammutettuna tai tyhjä-

käynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Paineilmatyökalujen

ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

Paineilmakäyttöinen iskuruuvinväännin

Maks. kiristysmomentti

Maks. työpaine työkalussa

Letkuliitännän liitoskierre

Ilmantarve tyhjäkäynnillä

Melun mittausarvot on määritetty EN ISO 15744 mukaan.

Paineilmatyökalun tyypillinen A-painotettu melu-

wA Epävarmuus K Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 28927 mukaan:

Ruuvien ja muttereiden suurin sallittu koko:

OBJ_BUCH-275-005.book Page 84 Friday, September 2, 2016 3:02 PMSuomi | 85 Bosch Power Tools 1 609 92A 39M | (2.9.16) Standardinmukaisuusvakuutus

Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni-

set tiedot” kuvattu tuote vastaa direktiivin 2006/42/EY ja sii-

hen tehtyjen muutosten kaikkia asiaankuuluvia vaatimuksia ja

on seuraavien standardien mukainen: EN ISO 11148-6.

Tekninen tiedosto (2006/42/EY):

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Asennus

Laitteet turvallista käsittelyä varten

 Jos haluat käyttää paineilmatyökalua ripustus- tai kiin-

nityslaitteen välityksellä, muista kiinnittää työkalu en-

sin kiinnityslaitteeseen, ennen kuin liität sen paineil-

maverkkoon. Näin vältetään paineilmatyökalun tahaton

Ripustuskahvan 3 avulla paineilmatyökalu voidaan kiinnittää

– Kierrä irti ylemmät eturuuvit 1 kuusiokoloavaimella (katso

”Tekniset tiedot”) vastapäivään. Poista aluslaatat 2 ja työn-

nä ne ruuveihin 1. Ruuvaa kiinni ripustussanka 3 vastapäi-

vään paineilmatyökalun koteloon käyttäen ruuveja ja alus-

 Tarkista säännöllisin välein ripustuskahvan sekä ripus-

Liitäntä paineilmaverkkoon

 Huolehdi siitä, ettei paineilma alita 6,3 barin (91 psi)

tasoa, koska paineilmatyökalu on suunniteltu tällä

käyttöpaineella käyttöön.

Suurinta tehoa varten tulee noudattaa taulukon ”Tekniset tiedot”

arvoja koskien letkun sisämittaa ja liitäntäkierrettä. Käytä kor-

keintaan 4 m:n pituisia johtoja, jotta laitteen täysi teho säilyy.

Paineilma ei saa olla kosteaa eikä sen seassa saa olla kiintoesi-

neitä, mikä voisi vioittaa tai liata paineilmatyökalua tai aiheut-

taa sen ruostumisen.

Huomio: Paineilman huoltoyksikkö on pakollinen varuste. Se

takaa paineilmatyökalun moitteettoman toiminnan.

Huoltoyksikön käyttöohjetta on noudatettava.

Kaikkien putkivarusteiden, putkien ja letkujen on oltava mitoi-

tettu niin, että ne kestävät vaaditun paineen ja ilmamäärät.

Katso, etteivät letkut tai putket puristu kasaan, taitu tai jää

Tarvittaessa paineen voi tarkastaa manometrillä tuloliitännäs-

tä, kun paineilmatyökalu on kytketty päälle.

Työkalun liitäntä paineilmaverkkoon (katso kuva A)

– Poista sulkukansi 6 ilman tuloaukon putkiliittimestä.

– Kierrä letkuliitin 7 kiinni ilman tuloliitäntään 5.

Letkuliitintä 7 kiinnitettäessä ja irrotettaessa on hyvä tu-

kea tuloilman liitännästä 5 kiintoavaimella (avainkoko

22 mm), jotta työkalun sisällä olevat venttiilinosat eivät

– Löysää letkukiristimiä 13 tuloilmaletkulta 14 ja kiinnitä tu-

loilmaletku liittimeen 7, kiristä lopuksi letkukiristin kiinni.

Huomio: Tuloilmaletku kiinnitetään aina ensin paineilmatyö-

kaluun ja vasta sitten huoltoyksikköön.

 Kun asetat vaihtotyökalun paikalleen, katso, että se tu-

lee kunnolla kiinni työkalunpitimeen. Jos vaihtotyökalu

ei ole kunnolla paikallaan pitimessä, se voi irrota, jolloin

työkalun hallinta menetetään.

Vaihtotyökalun asennus

– Työnnä vaihtotyökalu 12 työkalunpitimen 10 neliöpään

päälle. Tarkista, että joustava lukkorengas 11 lukkiutuu

vaihtotyökalun uraan.

Käytä ainoastaan vaihtotyökaluja, joiden varsi sopii työkalun-

pitimeen (katso ”Tekniset tiedot”).

 Älä käytä adaptereita.

Vaihtotyökalun irrotus

– Vedä ulos vaihtotyökalu 12 alaspäin työkalunpitimestä 10.

Kiinni tarttunut vaihtotyökalu voidaan irrottaa koputtamal-

la sitä kevyesti kumivasaralla.

Painetyökalu toimii optimaalisesti 6,3 barin (91 psi) käyttö-

paineella, joka on mitattu ilmantulosta paineilmatyökalu pääl-

 Ota huomioon asetettu pyörimissuunta, ennen kuin

kytket virran paineilmatyökaluun. Jos haluat esim. Kier-

tää ruuvin irti, mutta pyörimissuunta on säädetty niin, että

ruuvi kiertyy kiinni, seurauksena voi olla työkalun voimakas

vastaliike, jota on vaikea hallita.

Kiertosuunnan ja vääntömomentin asetus (katso kuva B)

Suunnanvaihtokytkin 4 toimii sekä suunnanvaihtokytkimenä,

että vääntömomentin säätimenä.

 Käytä suunnanvaihtokytkintä ainoastaan sähkötyöka-

lun ollessa pysähdyksissä.

”Forward” merkitsee kiertoa oikealle.

”Reverse” merkitsee kiertoa vasemmalle.

F R OBJ_BUCH-275-005.book Page 85 Friday, September 2, 2016 3:02 PM86 | Suomi

1 609 92A 39M | (2.9.16) Bosch Power Tools

– Pyörimissuunta oikealle: Ruuvien ja muttereiden sisään

kiertoa varten käännät suunnanvaihtokytkimen 4 myötä-

päivään asentoon 1 (pienin vääntömomentti), 2 tai vastee-

seen asti (suurin vääntömomentti).

– Pyörimissuunta vasemmalle: Ruuvien ja muttereiden

avaamista varten kierrät suunnanvaihtokytkimen 4 vasta-

0 607 450 615/... 616/... 618/... 619

– Kierto oikealle: Ruuvien ja muttereiden sisään kiertoa var-

ten käännät suunnanvaihtokytkimen 4 vastapäivään asen-

toon 1 (pienin vääntömomentti), 2 tai vasteeseen asti

asentoon 3 (suurin vääntömomentti).

– Kierto vasemmalle: Ruuvien ja muttereiden avaamista

varten kierrät suunnanvaihtokytkimen 4 myötäpäivään.

Käynnistys ja pysäytys

Energian säästämiseksi kytke paineilmatyökalu päälle vain sil-

loin, kun käytät kyseistä työkalua.

Huomio: Jos paineilmatyökalu ei käynnisty esim. pitemmän

seisokin jälkeen, katkaise ensin paineilman syöttö ja pyöritä

sitten moottoria useamman kierroksen verran työkalupiti-

mestä 10 käsin. Näin saadaan takertelu poistettua.

– Käynnistä paineilmatyökalu painamalla käynnistyskyt-

– Pysäytä paineilmatyökalu päästämällä käynnistyskytkin 9

Huomio: Tarvittava vääntömomenttiasetus ja ruuvauksen

kesto riippuu ruuviliitoksen lajista ja sen voi parhaiten määrit-

tää käytännön kokein. Tarkista koeruuvaus elektronisella

vääntömomenttimittarilla tai momenttiavaimella. Kun olet

määrittänyt optimaalisen vääntömomenttiasetuksen ja ruuva-

uksen keston, tulee sinun aina samanlaisissa ruuvinväännöis-

sä painaa käynnistyskytkintä 9 yhtä pitkään.

 Laske työkalu mutterin/ruuvin päälle, ennen kuin kyt-

ket virran. Pyörivä vaihtotyökalu voi luiskahtaa irti mutte-

rin/ruuvin pinnasta.

 Pysäytä paineilmatyökalu ilmansyötön keskeytyessä

tai käyttöpaineen pienentyessä. Tarkista käyttöpaine ja

käynnistä paineilmatyökalu uudelleen käyttöpaineen olles-

Äkillisen kuormituksen seurauksena kierrosluku laskee voi-

makkaasti tai työkalu pysähtyy kokonaan, mikä ei kuitenkaan

vaikuta haitallisesti moottoriin.

 Huolto- ja kunnostustyöt suositellaan aina tilattaviksi

ammattitaitoiselta henkilöltä/erikoisliikkeestä. Näin

paineilmatyökalun käyttöturvallisuus on taattu.

Tarkista jokaisen huollon jälkeen kierrosluku kierroslukumitta-

rilla ja tarkista, ettei paineilmatyökalun värinä ole lisääntynyt.

Valtuutetut Bosch-huoltoliikkeet suorittavat tällaiset työt no-

peasti ja luotettavasti.

Käytä vain alkuperäisiä Bosch-lisätarvikkeita.

Säännöllinen puhdistus (katso kuva C)

– Puhdista säännöllisin välein työkalun tuloilma-aukossa ole-

va sihti. Irrota ensin letkuliitin 7 ja puhdista sitten sihti pö-

lystä ja likahiukkasista. Kierrä lopuksi letkuliitin takaisin

Paineilman seassa olevat vesi- ja likahiukkaset

aiheuttavat ruostumista, joka voi vioittaa

moottorin osia, venttiilejä jne. Ruosteen eh-

käisemiseksi tuloilmaliitäntä 5 on hyvä käsitel-

lä muutamalla tipalla moottoriöljyä. Liitä työka-

lu sen jälkeen paineilmaverkkoon (katso ”Liitäntä

paineilmaverkkoon”, sivu 85) ja anna moottorin pyöriä

5 – 10 s, imeytä samalla ulosvaluva öljy kankaaseen. Sama on

hyvä tehdä aina silloin, kun paineilmatyökalu ei ole ollut

käytössä pitempään aikaan.

Ammattitaitoisen henkilön on tarkastettava moottorin lamellit

säännöllisin välein. Tarvittaessa ne on uusittava.

Paineilmatyökalun voitelu

Laitteen suoraan voiteluun tai huoltoyksikössä sekoitettavak-

si, tulisi käyttää SAE 10 tai SAE 20 moottoriöljyä.

Noin 100 000 ruuvinväännön jälkeen täytyy iskukoneisto voi-

della uudelleen. Käännä iskuruuvinväännin niin, että kahva

osoittaa ylöspäin. Kierrä ulos sulkuruuvi 15 sopivalla kuusio-

koloavaimella (katso ”Tekniset tiedot”) vastapäivään. Poista

jäteöljy ympäristöystävällisesti. Täytä moottoriöljyä iskuko-

neistoon sulkuruuvin aukon kautta. Katso täytettävän mootto-

riöljyn määrä moottoriöljyn taulukkoriviltä (katso ”Tekniset

tiedot”). Poista ylimääräinen öljy pehmeällä rievulla. Kierrä

sulkuruuvi 15 kiinni myötäpäivään.

CLEAN-valmistussarjaan kuulumattomien paineilmatyö-

Kaikissa Bosch-paineilmatyökaluissa, jotka eivät kuulu

CLEAN-sarjaan (erikoismallinen paineilmamoottori, joka toi-

mii öljyvapaalla paineilmalla), paineilman sekaan suositellaan

sumuttamaan öljyä. Erillinen paineilman öljysumutin on asen-

nettu paineilmatyökaluun liitettävään huoltoyksikköön (lisä-

tietoja saa kompressorin valmistajalta).

Tietoja koko laatutarvikeohjelmasta saat Internetistä osoit-

teesta www.bosch-pt.com tai kauppiaaltasi.

OBJ_BUCH-275-005.book Page 86 Friday, September 2, 2016 3:02 PMSuomi | 87

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Asiakaspalvelu ja käyttöneuvonta

Tiedusteluissa ja varaosatilauksissa on muistettava aina antaa

paineilmatyökalun tyyppikilvessä oleva 10-merkkinen numero.

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme

ja niiden lisätarvikkeita koskevissa kysymyksissä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Käytöstä poistettu paineilmatyökalu, lisätarvikkeet ja pak-

kausmateriaali on johdettava kierrätykseen ja samalla uusio-

 Voitelu- ja puhdistusaineet on hävitettävä ympäris-

töystävällisesti. Muista lakisääteiset määräykset.

 Moottorin lamellit on hävitettävä määräyksien mu-

kaan! Lamellit on päällystetty teflonilla. Ne eivät saa kuu-

meta yli 400 °C, jolloin niistä vapautuu terveydelle vaaral-

lisia höyrypäästöjä.

Kun paineilmatyökalu poistetaan käytöstä, pyydämme johta-

maan sen kierrätykseen ja uusiokäyttöön (keräilykeskus) tai

viemään työkalun alan liikkeeseen, esim. valtuutettuun

Bosch-huoltoliikkeeseen.

Oikeus teknisiin muutoksiin pidätetään.
