INSTRUKCJA OBSŁUGI GDS 18 E Professional BOSCH

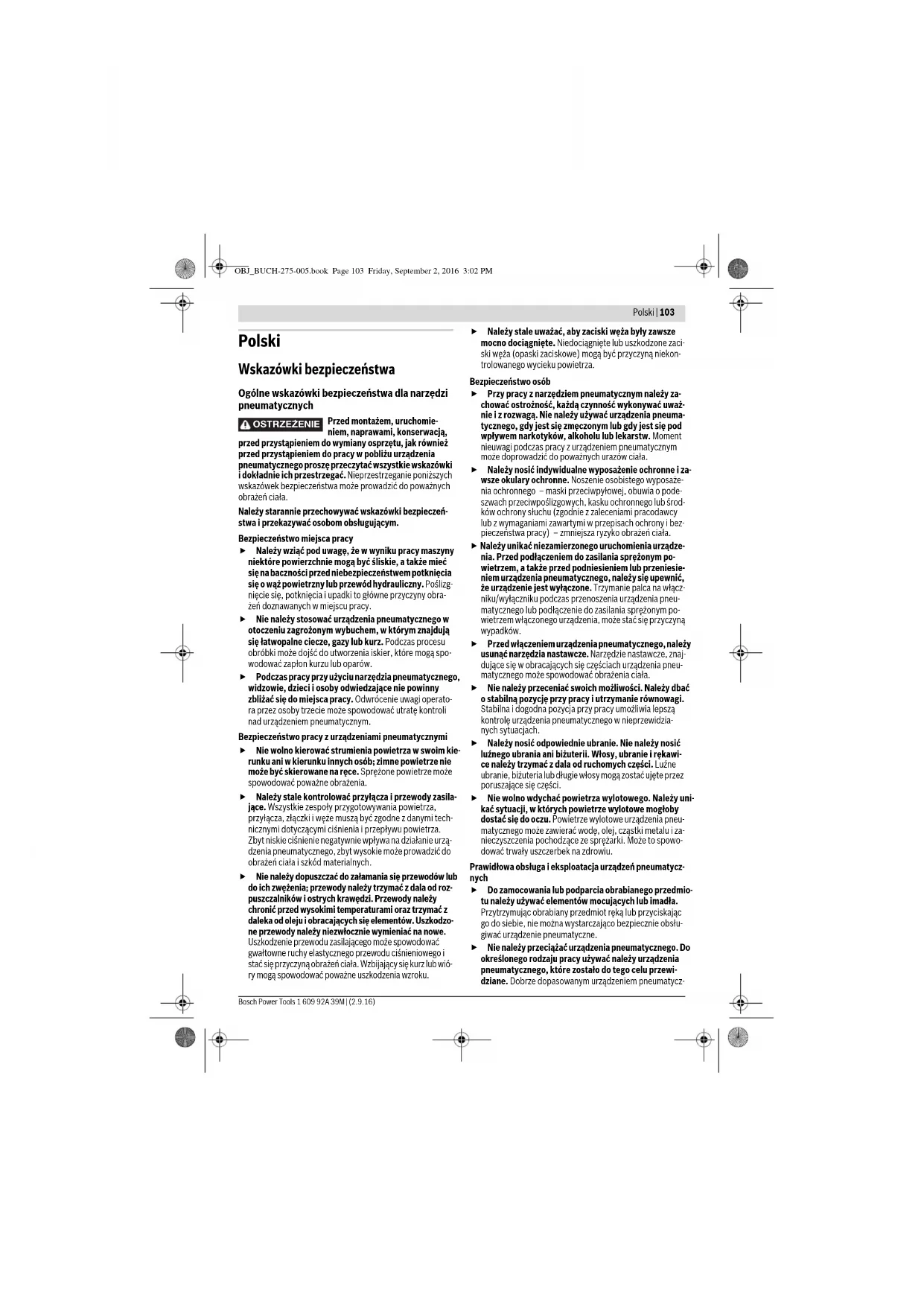

OBJ_BUCH-275-005.book Page 102 Friday, September 2, 2016 3:02 PMPolski | 103 Bosch Power Tools 1 609 92A 39M | (2.9.16) Polski

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dla narzędzi

Przed montażem, uruchomie-

niem, naprawami, konserwacją,

przed przystąpieniem do wymiany osprzętu, jak również

przed przystąpieniem do pracy w pobliżu urządzenia

pneumatycznego proszę przeczytać wszystkie wskazówki

i dokładnie ich przestrzegać. Nieprzestrzeganie poniższych

wskazówek bezpieczeństwa może prowadzić do poważnych

Należy starannie przechowywać wskazówki bezpieczeń-

stwa i przekazywać osobom obsługującym.

Bezpieczeństwo miejsca pracy

 Należy wziąć pod uwagę, że w wyniku pracy maszyny

niektóre powierzchnie mogą być śliskie, a także mieć

się na baczności przed niebezpieczeństwem potknięcia

się o wąż powietrzny lub przewód hydrauliczny. Poślizg-

nięcie się, potknięcia i upadki to główne przyczyny obra-

żeń doznawanych w miejscu pracy.

 Nie należy stosować urządzenia pneumatycznego w

otoczeniu zagrożonym wybuchem, w którym znajdują

się łatwopalne ciecze, gazy lub kurz. Podczas procesu

obróbki może dojść do utworzenia iskier, które mogą spo-

wodować zapłon kurzu lub oparów.

 Podczas pracy przy użyciu narzędzia pneumatycznego,

widzowie, dzieci i osoby odwiedzające nie powinny

zbliżać się do miejsca pracy. Odwrócenie uwagi operato-

ra przez osoby trzecie może spowodować utratę kontroli

nad urządzeniem pneumatycznym.

Bezpieczeństwo pracy z urządzeniami pneumatycznymi

 Nie wolno kierować strumienia powietrza w swoim kie-

runku ani w kierunku innych osób; zimne powietrze nie

może być skierowane na ręce. Sprężone powietrze może

spowodować poważne obrażenia.

 Należy stale kontrolować przyłącza i przewody zasila-

jące. Wszystkie zespoły przygotowywania powietrza,

przyłącza, złączki i węże muszą być zgodne z danymi tech-

nicznymi dotyczącymi ciśnienia i przepływu powietrza.

Zbyt niskie ciśnienie negatywnie wpływa na działanie urzą-

dzenia pneumatycznego, zbyt wysokie może prowadzić do

obrażeń ciała i szkód materialnych.

 Nie należy dopuszczać do załamania się przewodów lub

do ich zwężenia; przewody należy trzymać z dala od roz-

puszczalników i ostrych krawędzi. Przewody należy

chronić przed wysokimi temperaturami oraz trzymać z

daleka od oleju i obracających się elementów. Uszkodzo-

ne przewody należy niezwłocznie wymieniać na nowe.

Uszkodzenie przewodu zasilającego może spowodować

gwałtowne ruchy elastycznego przewodu ciśnieniowego i

stać się przyczyną obrażeń ciała. Wzbijający się kurz lub wió-

ry mogą spowodować poważne uszkodzenia wzroku.

 Należy stale uważać, aby zaciski węża były zawsze

mocno dociągnięte. Niedociągnięte lub uszkodzone zaci-

ski węża (opaski zaciskowe) mogą być przyczyną niekon-

trolowanego wycieku powietrza.

 Przy pracy z narzędziem pneumatycznym należy za-

chować ostrożność, każdą czynność wykonywać uważ-

nie i z rozwagą. Nie należy używać urządzenia pneuma-

tycznego, gdy jest się zmęczonym lub gdy jest się pod

wpływem narkotyków, alkoholu lub lekarstw. Moment

nieuwagi podczas pracy z urządzeniem pneumatycznym

może doprowadzić do poważnych urazów ciała.

 Należy nosić indywidualne wyposażenie ochronne i za-

wsze okulary ochronne. Noszenie osobistego wyposaże-

nia ochronnego – maski przeciwpyłowej, obuwia o pode-

szwach przeciwpoślizgowych, kasku ochronnego lub środ-

ków ochrony słuchu (zgodnie z zaleceniami pracodawcy

lub z wymaganiami zawartymi w przepisach ochrony i bez-

pieczeństwa pracy) – zmniejsza ryzyko obrażeń ciała.

 Należy unikać niezamierzonego uruchomienia urządze-

nia. Przed podłączeniem do zasilania sprężonym po-

wietrzem, a także przed podniesieniem lub przeniesie-

niem urządzenia pneumatycznego, należy się upewnić,

że urządzenie jest wyłączone. Trzymanie palca na włącz-

niku/wyłączniku podczas przenoszenia urządzenia pneu-

matycznego lub podłączenie do zasilania sprężonym po-

wietrzem włączonego urządzenia, może stać się przyczyną

 Przed włączeniem urządzenia pneumatycznego, należy

usunąć narzędzia nastawcze. Narzędzie nastawcze, znaj-

dujące się w obracających się częściach urządzenia pneu-

matycznego może spowodować obrażenia ciała.

 Nie należy przeceniać swoich możliwości. Należy dbać

o stabilną pozycję przy pracy i utrzymanie równowagi.

Stabilna i dogodna pozycja przy pracy umożliwia lepszą

kontrolę urządzenia pneumatycznego w nieprzewidzia-

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-

ce należy trzymać z dala od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą zostać ujęte przez

poruszające się części.

 Nie wolno wdychać powietrza wylotowego. Należy uni-

kać sytuacji, w których powietrze wylotowe mogłoby

dostać się do oczu. Powietrze wylotowe urządzenia pneu-

matycznego może zawierać wodę, olej, cząstki metalu i za-

nieczyszczenia pochodzące ze sprężarki. Może to spowo-

dować trwały uszczerbek na zdrowiu.

Prawidłowa obsługa i eksploatacja urządzeń pneumatycz-

 Do zamocowania lub podparcia obrabianego przedmio-

tu należy używać elementów mocujących lub imadła.

Przytrzymując obrabiany przedmiot ręką lub przyciskając

go do siebie, nie można wystarczająco bezpiecznie obsłu-

giwać urządzenie pneumatyczne.

 Nie należy przeciążać urządzenia pneumatycznego. Do

określonego rodzaju pracy używać należy urządzenia

pneumatycznego, które zostało do tego celu przewi-

dziane. Dobrze dopasowanym urządzeniem pneumatycz-

OSTRZEZENIE OBJ_BUCH-275-005.book Page 103 Friday, September 2, 2016 3:02 PM104 | Polski

1 609 92A 39M | (2.9.16) Bosch Power Tools

nym pracuje się lepiej i bezpieczniej w podanym zakresie

parametrów roboczych.

 Nie należy używać urządzenia pneumatycznego, które-

go włącznik/wyłącznik jest uszkodzony. Urządzenie

pneumatyczne, którego nie można włączyć lub wyłączyć

jest niebezpieczne i musi zostać naprawione.

 Przed przystąpieniem do zmiany nastaw, wymiany

osprzętu lub przed dłużą przerwą w pracy, należy prze-

rwać dopływ sprężonego powietrza. Ten środek ostroż-

ności zapobiega niezamierzonemu włączeniu się urządze-

 Nieużywane urządzenia pneumatyczne należy prze-

chowywać w miejscu niedostępnym dla dzieci. Nie na-

leży udostępniać urządzenia pneumatycznego oso-

bom, które go nie znają lub nie przeczytały niniejszych

przepisów. Używane przez niedoświadczone osoby urzą-

dzenia pneumatyczne są niebezpieczne.

 Urządzenie pneumatyczne trzeba należycie konserwo-

wać. Należy kontrolować, czy ruchome części urządze-

nia pneumatycznego funkcjonują bez zarzutu i nie są

zablokowane, czy żaden z elementów nie jest pęknięty

lub uszkodzony w sposób mogący mieć wpływ na pra-

widłowe funkcjonowanie urządzenia pneumatycznego.

Uszkodzone części należy oddać do naprawy przed

przystąpieniem do eksploatacji urządzenia pneuma-

tycznego. Wiele wypadków spowodowanych jest przez

niewłaściwą konserwację urządzeń pneumatycznych.

 Urządzenie pneumatyczne, osprzęt, narzędzia robocze

itd. należy używać zgodnie z niniejszymi zaleceniami.

Należy przy tym uwzględnić warunki i rodzaj wykony-

wanej pracy. W ten sposób można zredukować do abso-

lutnego minimum powstawanie pyłów, drgania i natężenie

 Regulacja, dokonywanie nastaw i eksploatacja urzą-

dzenia pneumatycznego dozwolona jest wyłącznie wy-

kwalifikowanym i odpowiednio przeszkolonym opera-

 Nie wolno dokonywać żadnych zmian na urządzeniu po-

miarowym. Modyfikacja urządzenia może spowodować

zmniejszenie skuteczności zastosowanych środków bez-

pieczeństwa i zwiększyć stopień ryzyka dla operatora.

 Naprawę narzędzia pneumatycznego należy zlecić je-

dynie wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo narzędzia pneumatycznego zostanie za-

Wskazówki bezpieczeństwa dla udarowych wkrę-

tarek pneumatycznych

 Skontrolować, czy tabliczka znamionowa jest czytelna.

W razie konieczności zamówić tabliczkę zastępczą u pro-

 W razie złamania się narzędzia roboczego lub jakiejś in-

nej części roboczej, a także w przypadku uszkodzenia

urządzenia pneumatycznego, elementy urządzenia mo-

gą zostać z dużą siłą wyrzucone.

 Podczas pracy, a także podczas prac naprawczych i

konserwacyjnych oraz podczas wymiany osprzętu

urządzenia pneumatycznego należy zawsze stosować

środki ochrony oczu przed czynnikami mechanicznymi.

Ocena zagrożenia powinna być ustalana odrębnie dla

każdego procesu obróbki.

 Nie wolno w żadnym wypadku włączać narzędzia pneu-

matycznego podczas gdy jest ono przenoszone. Obra-

cający się uchwyt narzędziowy może pochwycić ubranie

lub włosy i spowodować poważne obrażenia ciała.

 Należy zawsze nosić mocno przylegające rękawice

ochronne. Uchwyty urządzeń pneumatycznych oziębiają

się pod wpływem sprężonego powietrza. Ciepłe ręce są

mniej podatne na wibracje. Niedopasowane rękawice mo-

gą zostać uchwycone przez obracające się elementy.

 Ręce należy trzymać z dala od opraw kluczy nasado-

wych i od obracających się narzędzie roboczych. Nie

wolno w żadnym wypadku przytrzymywać obracające-

go się narzędzia roboczego lub napędu. Można doznać

 W przypadku pracy w ciasnych pomieszczeniach lub w

miejscach trudnodostępnych należy zachować szcze-

gólną ostrożność. Odrzut wywołany wysokimi momenta-

mi obrotowymi może spowodować zakleszczenia lub

zmiażdżenia kończyn.

 Operator i personel konserwujący muszą być w stanie

fizycznie sprawić się z wielkością, ciężarem i mocą

urządzenia pneumatycznego.

 Należy być zawsze przygotowanym na nieoczekiwane

ruchy urządzenia pneumatycznego, które mogą po-

wstać w wyniku wystąpienia sił reakcji lub złamania się

narzędzia roboczego. Urządzenie pneumatyczne nale-

ży mocno trzymać, a ciało i ręce ustawić w pozycji,

umożliwiającej właściwą reakcję na poruszenie się

urządzenia. Te środki zapobiegawcze mogą pomów w

uniknięciu ewentualnych obrażeń.

 Należy stosować elementy pomocnicze, przyjmujące

na siebie momenty odwodzące, na przykład podpory.

Jeżeli zastosowanie podpory nie jest możliwe, należy

użyć rękojeści dodatkowej.

 W przypadku przerwy w dostawie sprężonego powietrza

lub w przypadku spadku ciśnienia roboczego urządzenie

pneumatyczne należy wyłączyć. Skontrolować ciśnienie

robocze i w razie stwierdzenia optymalnego ciśnienia robo-

czego ponownie włączyć urządzenie pneumatyczne.

 Podczas pracy urządzeniem pneumatycznym operator

może stwierdzić nieprzyjemne odczucia w dłoniach, rę-

kach, ramionach, w okolicach karku lub innych części

 Podczas pracy z tym urządzeniem pneumatycznym na-

leży przyjąć wygodną i stabilną pozycję, unikać nieko-

rzystnych pozycji lub takich, które utrudniają zachowa-

nie równowagi. Podczas dłuższych okresów pracy ope-

rator powinien zmieniać pozycję ciała, co może pomóc

uniknąć nieprzyjemnych odczuć lub zmęczenia mięśni.

 Jeżeli operator stwierdzi u siebie następujące objawy:

pogorszone samopoczucie, pulsujący lub ostry ból,

mrowienie, odrętwiałość, pieczenie lub zesztywnienie,

OBJ_BUCH-275-005.book Page 104 Friday, September 2, 2016 3:02 PMPolski | 105

Bosch Power Tools 1 609 92A 39M | (2.9.16)

nie powinien ich ignorować. Operator powinien zgłosić

swoje dolegliwości przełożonemu i skonsultować się z

wykwalifikowanym lekarzem.

 Nie należy dotykać chwytów lub osprzętu podczas

wkręcania udarowego, aby nie zwiększać ryzyka obra-

żeń takich jak rany cięte, oparzenia lub obrażeń po-

wstających wskutek drgań.

 Należy używać wyłącznie chwytów do wkręcania uda-

rowego w dobrym stanie technicznym. Wadliwy stan

ręcznych uchwytów do wkręcania udarowego oraz osprzę-

tu może doprowadzić do ich złamania lub wypadnięcia

podczas używania we wkrętarkach udarowych.

 Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają-

cych, lub poprosić o pomoc zakłady miejskie. Kontakt z

przewodami znajdującymi się pod napięciem może dopro-

wadzić do powstania pożaru i porażenia elektrycznego.

Uszkodzenie przewodu gazowego może doprowadzić do

wybuchu. Przebicie przewodu wodociągowego powoduje

 Należy unikać kontaktu z przewodami znajdującymi się

pod napięciem. Urządzenie robocze nie posiada izolacji i

kontakt z przewodem będącym pod napięciem może spo-

wodować porażenie prądem elektrycznym.

Pył powstający podczas obróbki

papierem ściernym, cięcia, szlifo-

wania, wiercenia i innych podobnych czynności może

działać rakotwórczo, nieść ryzyko uszkodzenia płodu lub

prowadzić do zmian genomu ludzkiego. Niektóre materiały

zawarte w tym pyle to:

– ołów w niektórych farbach i lakierach;

– krystaliczna ziemia okrzemkowa w cegle, cemencie in-

nych materiałach budowlanych;

– arszenik i chromiany w chemicznie obrabianym drewnie.

Ryzyko zachorowania zależy od tego, jak często podda-

wanym jest się na działanie tych substancji. Aby zredukować

niebezpieczeństwo należy pracować tylko w dobrze wentylo-

wanych pomieszczeniach i przy użyciu odpowiedniego wypo-

sażenia ochronnego (np. wyposażonego w specjalnie skon-

struowany sprzęt ochronny dróg oddechowych, będący w

stanie odfiltrować nawet najmniejsze cząstki pyłu).

 Należy stosować środki ochrony słuchu. Wpływ hałasu

może spowodować utratę słuchu.

 Podczas procesu obróbki może dodatkowo powstać ob-

ciążenie hałasem, które można zredukować stosując od-

powiednie środki. Na przykład w przypadku wystąpienia

nieprzyjemnych dźwięków, wydawanych przez obrabia-

ny element, można zastosować materiał tłumiący.

 Jeżeli urządzenie pneumatyczne zapopatrzone jest w

tłumik, należy zawsze upewnić się, że jest on w przy-

padku stosowania urządzenia na swoim miejscu i w do-

brym stanie technicznym.

 Drgania mogą sposowdować uszkodzenie nerwów i za-

kłócenia w obiegu krwi w rękach i nogach.

 W przypadku, gdy palce lub ręce zdrętwieją, zaczną

mrowienia, boleć lub silnie zbieleją, należy zaprzestać

pracy z urządzeniem pneumatycznym, powiadomić

przełożonego i skonsultować się z lekarzem.

 Nie należy stosować zużytych lub niedopasowanych

opraw i przedłużek. Może to prowadzić do znacznego

 Jeżeli to możliwe, ciężar urządzenia pneumatycznego

należy redukować przez użycie stojaka, balansera lub

urządzenia kompensacyjnego.

 Urządzenie pneumatyczne należy trzymać nie nazbyt

mocno, ale pewnie, biorąc pod uwagę siły reakcji dłoni.

Im mocniej narzędzie jest trzymane, tym silniejsze wystę-

 W razie użycia uniwersalnego mocowania bagnetowe-

go (sprzęgła kłowe), należy zastosować kołki blokują-

ce. Należy stosować system zabezpieczający

Whipcheck, aby zapewnić ochronę w razie zerwania się

połączenia przewodu z urządzeniem pneumatycznym

lub w razie rozłączenia się przewodów.

 Nie należy przenosić urządzenia pneumatycznego,

trzymając je za przewód.

 W przypadku użytkowania narzędzia pneumatycznego

w zawieszeniu, należy najpierw zamocować narzędzie

w zawieszeniu, a dopiero potem podłączyć do zasilania

sprężonym powietrzem. W ten sposób można uniknąć

niezamierzonego uruchomienia narzędzia.

Następujące symbole mogą okazać się ważne dla pracy z na-

rzędziem pneumatycznym. Proszę zapamiętać te symbole i

ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i

bezpieczniejsze użytkowanie narzędzia pneumatycznego.

OSTRZEZENIE Symbol Znaczenie

 Przed montażem, uruchomieniem,

naprawami, konserwacją, przed

przystąpieniem do wymiany osprzę-

tu, jak również przed przystąpie-

niem do pracy w pobliżu urządzenia

pneumatycznego proszę przeczytać

wszystkie wskazówki i dokładnie

ich przestrzegać. Nieprzestrzeganie

wskazówek bezpieczeństwa i zaleceń

może prowadzić do poważnych obra-

 Należy stosować środki ochrony

słuchu. Wpływ hałasu może spowo-

dować utratę słuchu.

 Należy stosować okulary ochronne.

OBJ_BUCH-275-005.book Page 105 Friday, September 2, 2016 3:02 PM106 | Polski 1 609 92A 39M | (2.9.16) Bosch Power Tools Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-

dem, pożar i/lub ciężkie obrażenia ciała.

Proszę otworzyć rozkładaną stronę przedstawiającą rysunki

urządzenia pneumatycznego i pozostawić ją rozłożoną pod-

czas czytania instrukcji obsługi.

Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wkręcania i wykręcania

śrub, jak również do dokręcania i odkręcania nakrętek w po-

danym zakresie wymiarów i parametrów roboczych.

Inne zastosowania, takie jak np. wiercenie, mieszanie, szlifo-

wanie, nie są zezwolone.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do rysunku urządzenia pneumatycznego na stronie gra-

3 Zaczep do zawieszania

4 Przełącznik kierunku obrotów

5 Króciec przyłączeniowy przy wlocie powietrza

6 Zamknięcie nasadzane

8 Wylot powietrza z tłumikiem

9 Włącznik/wyłącznik

10 Uchwyt narzędziowy

11 Pierścień zabezpieczający na uchwycie narzędziowym

12 Narzędzie robocze (np. zestaw kluczy nasadowych wg

DIN 3129 dla śrub sześciokątnych)

14 Wąż powietrza zasilającego

15 Śruba zamykająca Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowa-nia nie wchodzi w standardowy zakres dostawy. Kompletny asor-tyment osprzętu można znaleźć w naszym katalogu osprzętu. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przed-

stawiony w rozdziale „Dane techniczne“ spełnia wymagania

wszystkich, mających dla niego zastosowanie dyrektywy

2006/42/WE wraz z jej zmianami oraz następujących norm:

Dokumentacja techniczna (2006/42/WE):

Obroty lub ruchy na minutę

Funt na cal kwadratowy

QC Szybkowymienny uchwyt

Symbol dla sześciokąta

UNF Gwint amerykański zunifi-

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN ISO 11148 procedurą po-

miarową i może zostać użyty do porównywania narzędzi pneumatycznych. Można go też użyć do wstępnej oceny ekspozycji na

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań narzędzia pneumatycznego. Jeżeli narzędzie pneu-

matyczne użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi lub z różnym osprzętem, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować pod-

wyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy narzędzie pneumatyczne jest wyłączo-

ne, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pra-

cy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania,

np.: konserwacja narzędzia pneumatycznego i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie ko-

lejności operacji roboczych.

Pneumatyczna wkrętarka udarowa

Prędkość obrotów bez obciążenia n

maks. moment dokręcania

Nm 150 350 900 300 850

maks. średnica śrub/wkrętów

Olej silnikowy SAE 40

Przedłużka wrzeciona

Prędkość obrotowa bez obciążenia

Gwint przyłączeniowy węża

Średnica węża mm 10 10 13 10 13

Zużycie powietrza na biegu jałowym

Ciężar odpowiednio do EPTA-Procedure 01:2014

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN ISO 15744.

Określony wg skali A poziom hałasu emitowanego

przez urządzenie pneumatyczne wynosi standar-

Poziom ciśnienia akustycznego L

pA Poziom natężenia dźwięku L

wA Niepewność pomiaru K Stosować ochronniki słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 28927

Dokręcanie śrub i nakrętek o maksymalnie do-

puszczalnej wielkości:

Urządzenia zapewniające bezpieczeństwo użyt-

 Jeżeli narzędzie pneumatyczne ma być używane, po

umieszczeniu go w uchwycie do zawieszenia lub w

uchwycie mocującym, należy je najpierw zamocować w

uchwycie, a następnie podłączyć do zasilania powie-

trzem. W ten sposób uniknie się niezamierzonego rozru-

Uchwyt do zawieszania

Zamocowanie narzędzia pneumatycznego w urządzeniu mo-

cującym odbywa się za pomocą pomocą wieszaka 3.

– Wykręcić górne, przednie śruby 1 za pomocą klucza imbu-

sowego (zob. „Dane techniczne“) w kierunku przeciwnym

do ruchu wskazówek zegara z obudowy urządzenia

pneumatycznego. Usunąć podkładki 2 i nasadzić je na śru-

by 1. Zamocować uchwyt do zawieszania 3 na obudowie

urządzenia pneumatycznego, przykręcając śruby wraz z

podkładkami w kierunku zgodnym z ruchem wskazówek

 Należy regularnie kontrolować stan zaczepu do zawie-

szania i haków w uchwycie do zawieszania.

Podłączenie zasilania powietrzem

 Należy zwrócić uwagę, aby ciśnienie powietrza nie było

niższe niż 6,3 bar (91 psi), gdyż niniejsze urządzenie

pneumatyczne przystosowane jest do tego ciśnienia

Dla maksymalnej wydajności urządzenia parametry średnicy

węża i gwintu podłączeniowego powinny być zgodne z war-

tościami podanymi w tabeli „Dane techniczne“. Dla zachowa-

nia pełnej wydajności należy używać węże o długości nie prze-

Aby chronić urządzenie przed uszkodzeniem, zanieczyszcze-

niami i tworzeniem się rdzy należy doprowadzać sprężone po-

wietrze nie zanieczyszczone ciałami obcymi i wolne od wilgoci.

Wskazówka: Niezbędne jest użycie zespołu przygotowania

powietrza. Zapewnia on niezawodne funkcjonowanie narzę-

Należy stosować się do wskazówek zawartych w instrukcji ob-

sługi zespołu przygotowania powietrza.

Wszystkie przewody, złączki i węże muszą być odpowiednio

przystosowane do ciśnienia i do wydatku powietrza.

Należy unikać zwężenia przewodów zasilających, np. przez

zgniecenie, załamanie lub rozciąganie!

W razie wątpliwości należy za pomocą manometru skontrolo-

wać ciśnienie przy wylocie powietrza, po uprzednim wyłącze-

niu narzędzia pneumatycznego.

Podłączenie zasilania powietrzem do narzędzia pneuma-

tycznego (zob.rys.A)

–Zdjąć zamknięcie 6 z króćca przyłączeniowego, znajdują-

cego się przy wlocie powietrza.

– Wkręcić złączkę do węża 7 do króćca przyłączeniowego,

znajdującego się przy wlocie powietrza 5.

Aby uniknąć uszkodzeń wewnętrznych części zaworu na-

rzędzia pneumatycznego, należy przy wkręcaniu i wykrę-

caniu złączki 7 przytrzymać króciec przyłączeniowy przy

wlocie powietrza 5 za pomocą klucza widełkowego (o roz-

– Rozluźnić opaski zaciskowe 13 węża powietrza zasila-

jącego 14, i przymocować wąż powietrza zasilającego do

złączki 7 przez dociągnięcie opaski zaciskowej.

Wskazówka: Wąż powietrza zasilającego należy przymoco-

wać zawsze najpierw do narzędzia pneumatycznego, a na-

stępnie do zespołu przygotowania powietrza.

 Wkładając narzędzie robocze należy zwrócić uwagę,

aby jego trzpień był mocno osadzony na uchwycie na-

rzędziowym. Trzpień niedostatecznie mocno nasadzone-

go na uchwyt narzędziowy narzędzia roboczego może się

zsunąć i operator utraci nad nim kontrolę.

Montaż oprzyrządowania (narzędzia pomocniczego)

– Nasunąć narzędzie robocze 12 na gwint czworokątny

uchwytu narzędziowego 10. Należy przy tym zwrócić uwa-

gę, aby pierścień zabezpieczający 11 zaskoczył w rowku

narzędzia roboczego.

Należy stosować jedynie narzędzia robocze z pasującym

chwytem (zob. „Dane techniczne“).

 Nie należy stosować adapterów.

Wyjmowanie oprzyrządowania (narzędzia pomocniczego)

– Zdjąć narzędzie robocze 12 z uchwytu narzędziowego 10.

Zakleszczone narzędzie robocze można zwolnić lekkim

uderzeniem gumowego młotka.

Optymalna praca urządzenia pneumatycznego zagwaranto-

wana jest przy ciśnieniu roboczym wynoszącym 6,3bar

(91 psi), mierzonym przy wlocie powietrza, przy włączonym

urządzeniu pneumatycznym.

 Przed włączeniem narzędzia pneumatycznego należy

zwrócić uwagę na nastawiony kierunek obrotów. Jeżeli

użytkownik zamierza na przykład wykręcić śrubę, a kieru-

nek obrotów nastawiony jest tak, aby śrubę można było

wkręcić, może dojść do gwałtownego niekontrolowanego

ruchu narzędzia pneumatycznego.

Ustawianie kierunku obrotów i momentu obrotowego

Przełącznik zmiany kierunku obrotów 4 służy zarówno do

ustawiania kierunku obrotów jak również do ustawiania mo-

 Przełącznik zmiany kierunku obrotów należy przesta-

wiać tylko przy nieruchomym urządzeniu.

„Forward“ znaczy obroty w prawo.

– Obroty w prawo: Do wkręcania śrub, wkrętów

i nakręcania nakrętek należy przekręcić przełącznik zmia-

ny kierunku obrotów 4 w kierunku zgodnym z ruchem

wskazówek zegara na 1 (najniższy moment obrotowy), 2

albo do oporu (najwyższy moment obrotowy).

– Obroty w lewo: Do zwalniania śrub i nakrętek należy prze-

kręcić przełącznik zmiany kierunku obrotów 4 w kierunku

przeciwnym do ruchu wskazówek zegara.

0 607 450 615/... 616/... 618/... 619

– Obroty w prawo: Do wkręcania śrub i nakrętek należy

przekręcić przełącznik kierunku obrotów 4 w kierunku

przeciwnym do ruchu wskazówek zegara i ustawić na 1

(najniższy moment obrotowy), 2 lub do oporu na 3 (naj-

wyższy moment obrotowy).

– Obroty w lewo: Do zwalniania lub wykręcania śrub i nakrę-

tek należy ustawić przełącznik kierunku obrotów 4 w kie-

runku zgodnym z ruchem wskazówek zegara.

Włączanie/wyłączanie

Aby oszczędzać energię elektryczną, narzędzie pneumatycz-

ne należy włączać tylko wówczas, gdy jest ono używane.

Wskazówka: W przypadku, gdy urządzenie nie włącza się,

np. po dłuższej przerwie, należy odłączyć dopływ powietrza i

obrócić kilkakrotnie silnik, obracając trzpieniem uchwytu

narzędziowego 10. W ten sposób można usunąć siły przy-

–Aby włączyć narzędzie pneumatyczne, należy wcisnąć

włącznik/wyłącznik 9.

–Aby wyłączyć narzędzie pneumatyczne, należy zwolnić

włącznik/wyłącznik 9.

Wskazówka: Wysokość nastawianego momentu obrotowe-

go, a także czas trwania tworzenia połączenia śrubowego uza-

leżnione są od rodzaju połączenia śrubowego. Wartości te

najprościej ustalić dokonując praktycznych prób. Próbne po-

łączenie śrubowe należy skontrolować za pomocą momento-

mierza lub klucza dynamometrycznego. Po ustaleniu optymal-

nego momentu obrotowego i optymalnego czasu tworzenia

połączenia śrubowego, należy zawsze – w przypadku

tworzenia takich samych połączeń – przytrzymywać wciśnię-

ty włącznik/wyłącznik 9 przez ten sam okres czasu.

Wskazówki dotyczące pracy

 Narzędzie robocze wolno przykładać do na-

krętki/śruby tylko, gdy urządzenie jest wyłączone.

Obracające się narzędza robocze mogą się obsunąć z na-

 W przypadku przerwy w dostawie sprężonego powie-

trza lub w przypadku spadku ciśnienia roboczego urzą-

dzenie pneumatyczne należy wyłączyć. Skontrolować

ciśnienie robocze i w razie stwierdzenia optymalnego ciś-

nienia roboczego ponownie włączyć urządzenie pneuma-

Nagle występujące obciążenia powodują silny spadek pręd-

kości obrotowej lub zatrzymanie urządzenia, nie szkodzą jed-

Konserwacja i serwis

Konserwacja i czyszczenie

 Przeprowadzanie konserwacji i napraw należy zlecać

jedynie wykwalifikowanemu personelowi. W ten spo-

sób zagwarantowane jest zachowanie narzędzia pneuma-

Po każdej konserwacji należy skontrolować prędkość obroto-

wą przyrządem do pomiaru prędkości obrotowej i sprawdzić,

czy w narzędziu pneumatycznym nie występują zwiększone

Autoryzowany punkt obsługi klienta firmy Bosch przeprowa-

dza te prace szybko i niezawodnie.

Stosować należy wyłącznie oryginalne części zamienne firmy

Regularne czyszczenie (zob. rys. C)

– Należy regularnie czyścić sito przy wlocie powietrza narzę-

dzia pneumatycznego. W tym celu należy wykręcić złączkę

do węża 7 i usunąć cząstki kurzu i brudu z sita. Następnie

należy ponownie mocno wkręcić złączkę.

Zawarte w sprężonym powietrzu cząstki wody

i zanieczyszczeń powodują powstanie rdzy i

prowadzą do ścierania się płytek, zaworów itd.

Aby temu zapobiec należy wlać parę kropli ole-

ju silnikowego do wlotu powietrza 5. Ponownie

podłączyć urządzenie do zasilania powietrzem (zob. „Podłą-

czenie zasilania powietrzem“, str. 108) i uruchomić je na

5 –10 sekund, zbierając w tym czasie wypływający olej

szmatką. Podczas każdego dłuższego przestoju narzędzia

pneumatycznego, proces ten należy powtórzyć.

Konserwacja cykliczna

Płytki silnika należy okresowo poddawać fachowej kontroli i w

razie konieczności wymienić.

Smarowanie urządzenia pneumatycznego

Do bezpośredniego smarowania urządzenia pneumatycznego

lub jako dodatku przy zespole przygotowania powietrza nale-

ży używać oleju silnikowego SAE 10 lub SAE 20.

Po ok. 100 000 połączeń śrubowych należy ponownie na-

smarować mechanizm udarowy. W tym celu należy ustawić

wkrętarkę udarową tak, by rękojeść wskazywała ku górze.

Wykręcić korek wlewowy 15 za pomocą odpowiedniego klu-

cza sześciokątnego (zob. „Dane techniczne“), obracając go w

kierunku przeciwnym do ruchu wskazówek zegara. Stary śro-

dek smarny należy usunąć w sposób przyjazny dla środowi-

ska. Przez otwór wlewowy wlać olej silnikowy do mechanizmu

udarowego. Dane dotyczące ilości oleju, która ma zostać wla-

na znajdują się w tabeli, w linii dotyczącej oleju silnikowego

(zob. „Dane techniczne“). Nadmiar oleju wytrzeć miękką

szmatką. Dokręcić korek wlewowy 15, obracając go w kierun-

ku zgodnym z ruchem wskazówek zegara.

OBJ_BUCH-275-005.book Page 109 Friday, September 2, 2016 3:02 PM110 | Polski

1 609 92A 39M | (2.9.16) Bosch Power Tools

Smarowanie urządzeń pneumatycznych, nie należących

do serii CLEAN W przypadku wszystkich narzędzi pneumatycznych firmy

Bosch, które nie wchodzą w skład serii CLEAN (specjalny ro-

dzaj silników pneumatycznych, funkcjonujących z bezolejo-

wym powietrzem sprężonym) konieczne jest stałe dodawanie

mgły olejowej. Niezbędna do tego celu smarownica sprężone-

go powietrza wchodzi w skład zespołu przygotowania po-

wietrza, umieszczonego przed urządzeniem (bliższe dane

można otrzymać od producenta sprężarek).

Kompletny program osprzętu wysokiej jakości można znaleźć

w Internecie pod adresem www.bosch-pt.com lub w punkcie

sprzedaży urządzenia.

Obsługa klienta oraz doradztwo dotyczące użyt-

Przy wszystkich zgłoszeniach i zamówieniach części zamien-

nych konieczne jest podanie dziesięciocyfrowego numeru ka-

talogowego znajdującego się na tabliczce znamionowej narzę-

dzia pneumatycznego.

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

wszystkie pytania związane z produktami firmy Bosch oraz ich

Serwis Elektronarzędzi

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do-

tyczące usług serwisowych online.

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

Narzędzie pneumatyczne, osprzęt i opakowanie należy zlikwi-

dować zgodnie z zasadami ochrony środowiska, np. dostar-

czając do punktów odbioru surowców wtórnych.

 Środki smarne i czyszczące należy usuwać w sposób

przyjazny dla środowiska. Należy też przestrzegać

 Płytki silnika należy zutylizować w odpowiedni sposób!

Płytki silnika zawierają teflon. Nie należy ich rozgrzewać

powyżej 400 °C, gdyż mogą powstać niebezpieczne dla

Jeżeli narzędzie pneumatyczne nie nadaje się już do użytku,

należy oddać je do punktów odbioru surowców wtórnych, lub

oddać do placówki handlowej, np. w autoryzowanym punkcie

serwisowym firmy Bosch.

Zastrzega się prawo dokonywania zmian.
