MANUALE UTENTE GDS 18 E Professional BOSCH

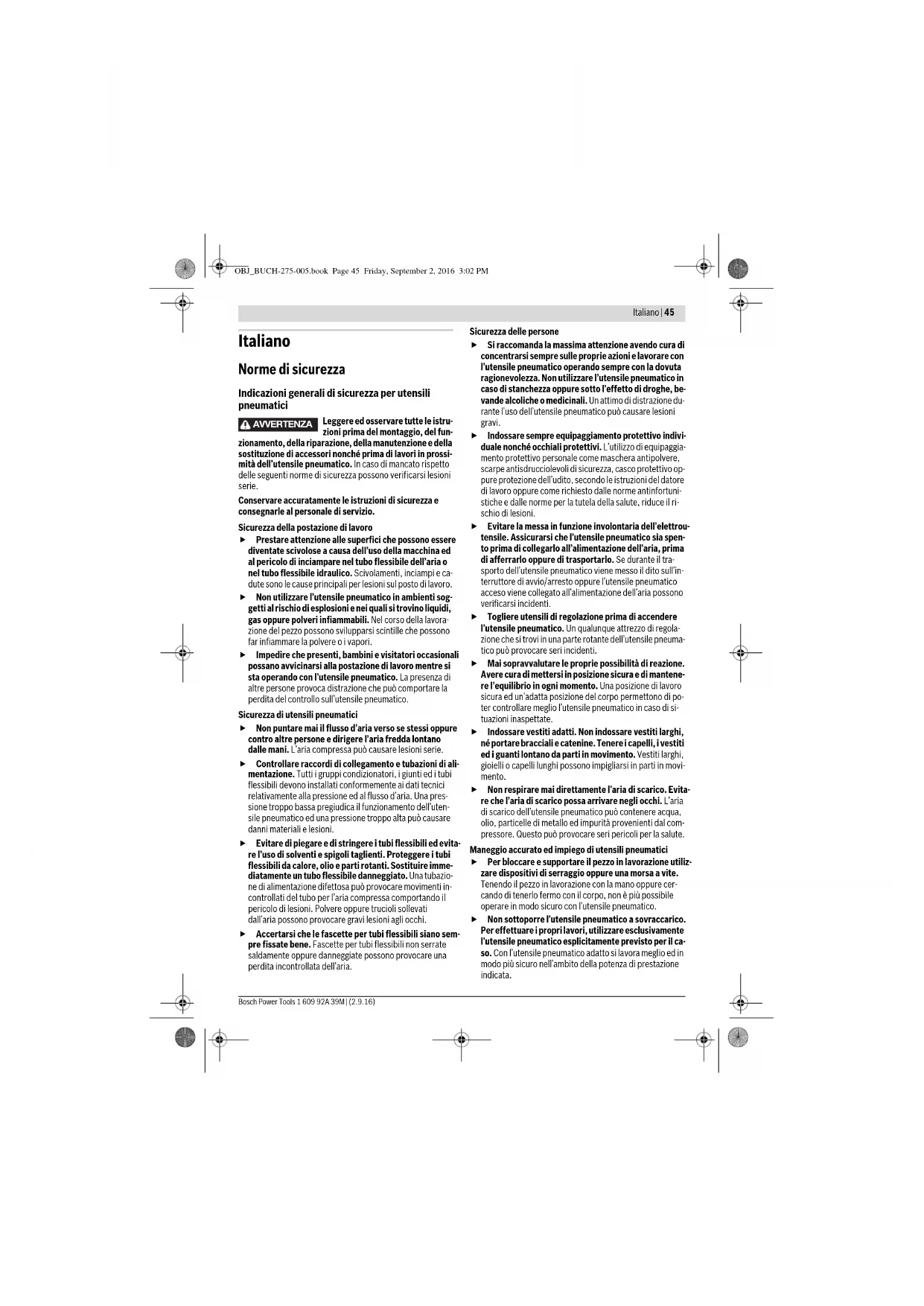

Indicazioni generali di sicurezza per utensili

Leggere ed osservare tutte le istru-

zioni prima del montaggio, del fun-

zionamento, della riparazione, della manutenzione e della

sostituzione di accessori nonché prima di lavori in prossi-

mità dell’utensile pneumatico. In caso di mancato rispetto

delle seguenti norme di sicurezza possono verificarsi lesioni

Conservare accuratamente le istruzioni di sicurezza e

consegnarle al personale di servizio.

Sicurezza della postazione di lavoro

 Prestare attenzione alle superfici che possono essere

diventate scivolose a causa dell’uso della macchina ed

al pericolo di inciampare nel tubo flessibile dell’aria o

nel tubo flessibile idraulico. Scivolamenti, inciampi e ca-

dute sono le cause principali per lesioni sul posto di lavoro.

 Non utilizzare l’utensile pneumatico in ambienti sog-

getti al rischio di esplosioni e nei quali si trovino liquidi,

gas oppure polveri infiammabili. Nel corso della lavora-

zione del pezzo possono svilupparsi scintille che possono

far infiammare la polvere o i vapori.

 Impedire che presenti, bambini e visitatori occasionali

possano avvicinarsi alla postazione di lavoro mentre si

sta operando con l’utensile pneumatico. La presenza di

altre persone provoca distrazione che può comportare la

perdita del controllo sull’utensile pneumatico.

Sicurezza di utensili pneumatici

 Non puntare mai il flusso d’aria verso se stessi oppure

contro altre persone e dirigere l’aria fredda lontano

dalle mani. L’aria compressa può causare lesioni serie.

 Controllare raccordi di collegamento e tubazioni di ali-

mentazione. Tutti i gruppi condizionatori, i giunti ed i tubi

flessibili devono installati conformemente ai dati tecnici

relativamente alla pressione ed al flusso d’aria. Una pres-

sione troppo bassa pregiudica il funzionamento dell’uten-

sile pneumatico ed una pressione troppo alta può causare

danni materiali e lesioni.

 Evitare di piegare e di stringere i tubi flessibili ed evita-

re l’uso di solventi e spigoli taglienti. Proteggere i tubi

flessibili da calore, olio e parti rotanti. Sostituire imme-

diatamente un tubo flessibile danneggiato. Una tubazio-

ne di alimentazione difettosa può provocare movimenti in-

controllati del tubo per l’aria compressa comportando il

pericolo di lesioni. Polvere oppure trucioli sollevati

dall’aria possono provocare gravi lesioni agli occhi.

 Accertarsi che le fascette per tubi flessibili siano sem-

pre fissate bene. Fascette per tubi flessibili non serrate

saldamente oppure danneggiate possono provocare una

perdita incontrollata dell’aria.

Sicurezza delle persone

 Si raccomanda la massima attenzione avendo cura di

concentrarsi sempre sulle proprie azioni e lavorare con

l’utensile pneumatico operando sempre con la dovuta

ragionevolezza. Non utilizzare l’utensile pneumatico in

caso di stanchezza oppure sotto l’effetto di droghe, be-

vande alcoliche o medicinali. Un attimo di distrazione du-

rante l’uso dell’utensile pneumatico può causare lesioni

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. L’utilizzo di equipaggia-

mento protettivo personale come maschera antipolvere,

scarpe antisdrucciolevoli di sicurezza, casco protettivo op-

pure protezione dell’udito, secondo le istruzioni del datore

di lavoro oppure come richiesto dalle norme antinfortuni-

stiche e dalle norme per la tutela della salute, riduce il ri-

 Evitare la messa in funzione involontaria dell’elettrou-

tensile. Assicurarsi che l’utensile pneumatico sia spen-

to prima di collegarlo all’alimentazione dell’aria, prima

di afferrarlo oppure di trasportarlo. Se durante il tra-

sporto dell’utensile pneumatico viene messo il dito sull’in-

terruttore di avvio/arresto oppure l’utensile pneumatico

acceso viene collegato all’alimentazione dell’aria possono

verificarsi incidenti.

 Togliere utensili di regolazione prima di accendere

l’utensile pneumatico. Un qualunque attrezzo di regola-

zione che si trovi in una parte rotante dell’utensile pneuma-

tico può provocare seri incidenti.

 Mai sopravvalutare le proprie possibilità di reazione.

Avere cura di mettersi in posizione sicura e di mantene-

re l’equilibrio in ogni momento. Una posizione di lavoro

sicura ed un’adatta posizione del corpo permettono di po-

ter controllare meglio l’utensile pneumatico in caso di si-

tuazioni inaspettate.

 Indossare vestiti adatti. Non indossare vestiti larghi,

né portare bracciali e catenine. Tenere i capelli, i vestiti

ed i guanti lontano da parti in movimento. Vestiti larghi,

gioielli o capelli lunghi possono impigliarsi in parti in movi-

 Non respirare mai direttamente l’aria di scarico. Evita-

re che l’aria di scarico possa arrivare negli occhi. L’aria

di scarico dell’utensile pneumatico può contenere acqua,

olio, particelle di metallo ed impurità provenienti dal com-

pressore. Questo può provocare seri pericoli per la salute.

Maneggio accurato ed impiego di utensili pneumatici

 Per bloccare e supportare il pezzo in lavorazione utiliz-

zare dispositivi di serraggio oppure una morsa a vite.

Tenendo il pezzo in lavorazione con la mano oppure cer-

cando di tenerlo fermo con il corpo, non è più possibile

operare in modo sicuro con l’utensile pneumatico.

 Non sottoporre l’utensile pneumatico a sovraccarico.

Per effettuare i propri lavori, utilizzare esclusivamente

l’utensile pneumatico esplicitamente previsto per il ca-

so. Con l’utensile pneumatico adatto si lavora meglio ed in

modo più sicuro nell’ambito della potenza di prestazione

AVVERTENZA OBJ_BUCH-275-005.book Page 45 Friday, September 2, 2016 3:02 PM46 | Italiano

1 609 92A 39M | (2.9.16) Bosch Power Tools

 Non utilizzare alcun utensile pneumatico il cui interrut-

tore di avvio/arresto sia difettoso. Un utensile pneuma-

tico che non può più essere acceso o spento è pericoloso e

deve essere riparato.

 Interrompere sempre l’alimentazione di aria prima di

effettuare operazioni di regolazione sull’apparecchio,

prima di sostituire accessori oppure nel caso in cui lo

stesso non venga utilizzato per lungo tempo. Questa mi-

sura preventiva impedisce l’avvio accidentale dell’utensile

 Quando gli utensili pneumatici non vengono utilizzati,

conservarli al di fuori del raggio di accesso dei bambini.

Non permettere di usare l’utensile pneumatico a perso-

ne che non siano abituate ad usarlo o che non abbiano

letto le presenti istruzioni. Gli utensili pneumatici sono

pericolosi se vengono utilizzate da persone non dotate di

sufficiente esperienza.

 Effettuare accuratamente la manutenzione dell’utensi-

le pneumatico. Accertarsi che parti mobili dell’utensile

funzionino perfettamente, che non s’inceppino e che

non vi siano pezzi rotti o danneggiati al punto da pre-

giudicare il funzionamento dell’utensile pneumatico

stesso. Far riparare le parti danneggiate prima dell’im-

piego dell’utensile pneumatico. Molti incidenti sono pro-

vocati dal fatto che gli utensili pneumatici non vengono sot-

toposti a sufficienti interventi di manutenzione.

 Utilizzare l’utensile pneumatico, gli accessori, gli uten-

sili per applicazioni specifiche ecc. conformemente al-

le presenti istruzioni. Così facendo, tenere sempre pre-

sente le condizioni di lavoro e le operazioni da

effettuare. In questo modo vengono ridotti per quanto

possibile la formazione di polvere, le vibrazioni e lo svilup-

 L’utensile pneumatico dovrebbe essere preparato, re-

golato o utilizzato esclusivamente da operatori qualifi-

cati ed espressamente istruiti.

 L’utensile pneumatico non deve essere modificato. Le

modifiche possono ridurre l’efficacia delle misure di sicu-

rezza ed aumentare i rischi per l’operatore.

 Fare riparare l’utensile pneumatico solo ed esclusiva-

mente da personale specializzato e solo impiegando

pezzi di ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile pneumatico.

Avvertenze di sicurezza per avvitatori a massa

 Controllare se la targhetta di identificazione è leggibi-

le. Procurarsi eventualmente la targhetta per la sostituzio-

 In caso di una rottura del pezzo in lavorazione o di una

parte accessoria oppure persino dell’utensile pneuma-

tico stesso, possono essere scagliati fuori pezzi a gran-

 Durante il funzionamento e in caso di interventi di ripa-

razione o di manutenzione nonché durante la sostitu-

zione di accessori sull’utensile pneumatico è necessa-

rio avere sempre una protezione per gli occhi antiurto.

Il grado della protezione necessaria dovrebbe essere

valutato separatamente per ogni singolo caso.

 Mai avviare l’utensile pneumatico mentre lo si sta anco-

ra trasportando. Un attacco utensili rotante può avvolge-

re vestiti oppure capelli che vi rimangono impigliati e pro-

vocare seri incidenti.

 Utilizzare guanti aderenti. Le impugnature degli utensili

pneumatici diventano fredde a causa del flusso dell’aria

compressa. Mani calde sono più insensibili alle vibrazioni.

Guanti non aderenti possono essere afferrati da parti ro-

 Tenere lontano le mani dagli inserti delle chiavi a tubo

e dagli accessori rotanti. Non tenere mai fermo l’acces-

sorio rotante oppure l’azionamento. Ci si può ferire.

 Procedere con estrema cautela in caso di condizioni di

lavoro ristrette. A causa delle coppie di reazioni possono

verificarsi lesioni dovute a incastramento o schiacciamen-

 L’operatore ed il personale addetto alla manutenzione

devono essere in grado fisicamente di maneggiare il

formato, il peso e la potenza dell’utensile pneumatico.

 È importante essere preparati a movimenti inaspettati

dell’utensile pneumatico che possono verificarsi a se-

guito di forze di reazione oppure in caso di rottura

dell’accessorio. Tenere sempre ben saldo l’utensile

pneumatico e portare il proprio corpo e le proprie brac-

cia in una posizione che permette di compensare questi

movimenti. Queste misure precauzionali possono evitare

 Utilizzare mezzi ausiliari per l’assorbimento dei mo-

menti di reazione, come ad. es. un dispositivo di soste-

gno. Qualora questo non fosse possibile, utilizzare

un’impugnatura supplementare.

 In caso di un’interruzione dell’alimentazione dell’aria

oppure una pressione d’esercizio ridotta, spegnere

l’utensile pneumatico. Controllare la pressione d’eserci-

zio e a pressione d’esercizio ottimale avviare di nuovo.

 Utilizzando l’utensile pneumatico è possibile che l’ope-

ratore, svolgendo le attività concernenti al lavoro, pro-

vi sensazioni fastidiose alle mani, alle braccia, alle spal-

le, nell’area del collo oppure in altre parti del corpo.

 Per il lavoro con questo utensile pneumatico assumere

una posizione comoda, prestare attenzione ad un so-

stegno sicuro ed evitare posizioni sfavorevoli oppure

posizioni in cui risulta difficile mantenere l’equilibrio.

Durante lavori che durano a lungo, l’operatore dovreb-

be cambiare la postura; questo può aiutare ad evitare

fastidi ed affaticamento.

 Qualora l’operatore dovesse riscontrare sintomi come

ad es. malessere continuo, disturbi, palpitazioni, dolo-

re, formicolio, intorpidimento, bruciore o rigidità, que-

sti sintomi di avvertimento non dovrebbero essere

ignorati. L’operatore dovrebbe comunicarli al suo dato-

re di lavoro e consultare un medico qualificato.

OBJ_BUCH-275-005.book Page 46 Friday, September 2, 2016 3:02 PMItaliano | 47

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Non toccare alcun alloggiamento, né alcun accessorio,

durante il movimento ad impulsi: ciò potrebbe aumen-

tare il pericolo di taglio, ustione o lesioni.

 Utilizzare esclusivamente alloggiamenti per movimen-

to ad impulsi in buone condizioni. Alloggiamenti per im-

piego manuale ed accessori in cattive condizioni, se impie-

gati con avvitatori a massa battente, potrebbero rompersi,

con conseguente proiezione di parti all'esterno.

 Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol-

gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse

elettriche. Danneggiando linee del gas si può creare il peri-

colo di esplosioni. Penetrando una tubazione dell’acqua si

provocano seri danni materiali.

 Evitare il contatto con un cavo sotto tensione. L’utensile

pneumatico non è isolato ed il contatto con un cavo sotto

tensione può causare una scossa elettrica.

La polvere che si forma nel corso di

operazioni di smerigliatura, di ta-

glio, levigatura, foratura e di altre operazioni simili può

essere cancerogena oppure provocare effetti di ridotta

fertilità o di modifica del patrimonio genetico. Alcune delle

sostanze contenute in queste polveri sono:

– piombo, in pitture e vernici contenenti piombo;

– terra silicea cristallina in mattoni, cemento ed altri tipi di

materiale da costruzione;

– arsenico e cromato in legname trattato chimicamente.

Il rischio di una malattia dipende dalla frequenza in cui si

è esposti a queste sostanze. Per ridurre il pericolo si consiglia

di lavorare esclusivamente in locali ben areati con equipaggia-

mento protettivo adatto (ad es. con mascherine speciali in

grado di filtrare anche le più piccole particelle di polvere).

 Portare cuffie di protezione. L’effetto del rumore può

provocare la perdita dell’udito.

 Durante il lavoro sul pezzo in lavorazione può svilup-

parsi inoltre inquinamento acustico che può essere evi-

tato adottando misure adatte, come ad. es. l’impiego di

materiali isolanti alla comparsa di rumori squillanti sul

pezzo in lavorazione.

 Se l’utensile pneumatico dispone di un silenziatore, è

necessario assicurarsi sempre che lo stesso sia presen-

te durante il funzionamento dell’utensile pneumatico e

che si trovi in buone condizioni operative.

 L’effetto delle vibrazioni può causare lesioni ai nervi e

disturbi alla circolazione sanguigna in mani e braccia.

 Qualora doveste accorgerVi che la pelle delle dita o del-

la mani diventa intorpidita, presenta formicolio, dolore

oppure diventa bianca, sospendere il lavoro con l’uten-

sile pneumatico, informare a riguardo il datore di lavo-

ro e consultare un medico.

 Non utilizzare inserti e prolunghe usurati o che si adatta-

no male. Questo può causare un aumento delle vibrazioni.

 Per il mantenimento del peso dell’utensile pneumatico

utilizzare, se possibile, un supporto, un bilanciatore a

molla oppure un dispositivo di compensazione.

 Tenere l’utensile pneumatico con una presa non ecces-

sivamente salda ma sicura, considerando le necessarie

forze di reazione della mano. Le vibrazioni possono au-

mentare se l’utensile viene tenuto più saldamente.

 Qualora venissero impiegati innesti a denti frontali, de-

vono essere utilizzate spine di fermo. Utilizzare prote-

zioni tubi flessibili Whipcheck per garantire protezione

in caso di un guasto del collegamento del tubo flessibile

con l’utensile pneumatico oppure dei tubi flessibili uno

 Non trasportare mai l’utensile pneumatico tenendolo

per il tubo flessibile.

 Se si desidera far funzionare l’utensile pneumatico in

un dispositivo di sospensione, prestare attenzione che

lo stesso sia fissato innanzitutto nel dispositivo prima

di collegarlo all’alimentazione dell’aria. In questo modo

viene evitato di metterlo in funzione accidentalmente.

I seguenti simboli sono molto importanti per l’utilizzo

dell’utensile pneumatico in dotazione. È importante impri-

mersi bene nella mente i simboli ed il rispettivo significato.

Un’interpretazione corretta dei simboli contribuisce ad utiliz-

zare meglio ed in modo più sicuro l’utensile pneumatico.

AVVERTENZA Simbolo Significato

 Leggere ed osservare tutte le istru-

zioni prima del montaggio, del fun-

zionamento, della riparazione, del-

la manutenzione e della

sostituzione di accessori nonché

prima di lavori in prossimità

dell’utensile pneumatico. In caso di

mancato rispetto delle norme di sicu-

rezza e delle istruzioni operative pos-

sono verificarsi lesioni serie.

 Portare cuffie di protezione. L’ef-

fetto del rumore può provocare la

 Indossare degli occhiali di protezio-

mm Millimetro Lunghezza

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gra-

Alzare il lato apribile con l’illustrazione dell’utensile pneumati-

co e lasciare aperto questo lato durante la lettura delle istru-

Uso conforme alle norme

L’utensile pneumatico è idoneo per avvitare ed allentare viti

così pure per stringere ed allentare dadi entro il campo di mi-

sura e di potenza prestabilito.

Non sono ammessi altri impieghi p.es. forature, mescolature,

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione

dell’utensile pneumatico riportata sulla pagina con la rappre-

3 Staffa di sospensione

4 Commutatore del senso di rotazione

5 Raccordo alla bocca di entrata dell’aria

6 Coperchio di chiusura

8 Uscita aria con silenziatore

9 Interruttore di avvio/arresto

10 Mandrino portautensile

11 Anello elastico sul mandrino portautensile

12 Utensile accessorio (p. es. innesto per chiave a tubo se-

condo DIN 3129 per viti a testa esagonale)

13 Fascetta per tubi flessibili

14 Tubo dell’aria di alimentazione

15 Vite di chiusura L’accessorio illustrato oppure descritto non è compreso nel volu-me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il prodot-

to descritto nella sezione «Dati tecnici» è conforme a tutte le

disposizioni pertinenti della Direttiva 2006/42/CE e alle rela-

tive modifiche, nonché alle seguenti Normative:

Fascicolo tecnico (2006/42/CE) presso:

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 min

Rotazioni o movimenti al

Simbolo per esagono cavo

Simbolo per attacco qua-

UNF Filettatura fine US

Rotazione sinistrorsa

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla nor-

ma EN ISO 11148 e può essere utilizzato per confrontare gli utensili pneumatici. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’utensile pneumatico. Qualora l’utensile pneumatico venisse

utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello

di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo ope-

Per una valutazione precisa della sollecitazione da vibrazioni andrebbero anche considerati i tempi in cui l'utensile pneumatico

è spento, oppure è acceso ma non effettivamente utilizzato. Questo può ridurre chiaramente la sollecitazione da vibrazioni per

l’intero periodo operativo.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni, quali ad es.: manutenzione

dell'utensile pneumatico e degli accessori, mantenere le mani calde, organizzazione dello svolgimento del lavoro.

Avvitatore ad impulsi pneumatico

Numero di giri a vuoto n

Coppia di serraggio max.

Max. pressione operativa sull’utensile

Filettatura di raccordo del raccordo per tubo fles-

Consumo d’aria nel funzionamento a vuoto

Peso in funzione della EPTA-Procedure 01:2014

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a EN ISO 15744.

Il livello di rumore stimato A dell’utensile pneuma-

tico ammonta normalmente a:

Livello di pressione acustica L

pA Livello di potenza sonora L

wA Incertezza della misura K Usare la protezione acustica!

Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente

alla norma EN 28927:

Serraggio di viti e dadi – massima dimensione am-

OBJ_BUCH-275-005.book Page 49 Friday, September 2, 2016 3:02 PM50 | Italiano 1 609 92A 39M | (2.9.16) Bosch Power Tools Montaggio

Dispositivi per un uso sicuro

 Volendo utilizzare l’utensile pneumatico in combina-

zione con un dispositivo di sospensione o di serraggio,

prima di collegarlo all’alimentazione dell’aria accertar-

si che sia stato fissato correttamente. In questo modo si

evita di metterla in funzione involontariamente.

Dispositivo di sospensione

Con la staffa di sospensione 3 è possibile fissare l’utensile

pneumatico ad un dispositivo di sospensione.

– Svitare dalla carcassa dell’utensile pneumatico la vite 1 su-

periore, anteriore, con una chiave per esagono interno (vedi

«Dati tecnici»), ruotandola in senso antiorario. Rimuovere le

rondelle 2 ed inserirle sulle viti 1. Con le viti e le rondelle av-

vitare saldamente la staffa di sospensione 3 ruotando in sen-

so orario sulla carcassa dell’utensile pneumatico.

 Controllare regolarmente lo stato della staffa di so-

spensione e dei ganci del dispositivo di sospensione.

Collegamento all’alimentazione dell’aria

 Accertarsi che la pressione dell’aria non sia inferiore a

6,3bar (91psi), poiché l’utensile pneumatico è proget-

tato per tale pressione d’esercizio.

Per ottenre una potenza masssima devono essere rispettati i

valori per la luce diametro interno del tubo ed il raccordo co-

me indicato nella tabella «Dati tecnici». Per il mantenimento

dell’intera potenza, utilizzare esclusivamente tubi con una

lunghezza massima di 4 m.

Per poter proteggere l’utensile pneumatico da eventuali dan-

neggiamenti, sporcizia e formazione di ruggine, l’aria com-

pressa alimentata deve essere completamente libera da corpi

estranei e da umidità.

Nota bene: È necessario utilizzare un’unità di preparazione

aria. Questa garantisce un funzionamento corretto degli uten-

sili ad aria compressa.

Si prega di attenersi alle istruzioni d’uso relative all’unità di

preparazione aria compressa.

Tutti gli strumenti, le tubazioni di collegamento ed i tubi devo-

no essere adatti alla rispettiva pressione ed alla quantità di

Evitare ogni restringimento dei tubi di alimentazione, p. es.

tramite schiacciamenti, piegature oppure strappi!

In caso di dubbio, controllare con un manometro la pressione

all’entrata dell’aria mentre l’utensile pneumatico è acceso.

Raccordo dell’alimentazione dell’aria all’utensile pneuma-

tico (vedi figura A)

– Rimuovere il coperchio di chiusura 6 dal raccordo della

bocca di entrata dell’aria.

– Avvitare il raccordo per tubo 7 nel raccordo della bocca di

entrata dell’aria 5.

Per poter evitare possibili danni alle valvole interne

dell’utensile pneumatico, avvitando e svitando il raccordo

per tubo 7 si dovrebbe bloccare il raccordo di collegamen-

to sporgente della bocca di entrata dell’aria 5 con una chia-

ve fissa (misura 22 mm).

– Allentare le fascette per tubi flessibili 13 del tubo dell’aria

di alimentazione 14, e fissare il tubo dell’aria di alimenta-

zione sopra il raccordo per tubo 7 stringendo forte la fa-

scetta per tubi flessibili.

Nota bene: Collegare il tubo dell’aria di alimentazione sempre

prima all’utensile pneumatico, e poi all’unità di preparazione

Cambio degli utensili

 Applicando un utensile accessorio, assicurarsi che il

gambo dell’utensile accessorio sia ben fissato con il

mandrino portautensili. Se l’utensile accessorio non è fis-

sato bene con il mandrino portautensile vi è il pericolo che

possa staccarsi e non possa più essere controllato.

Montaggio dell’utensile accessorio

– Posizionare l’utensile accessorio 12 sopra all’attacco qua-

che l’anello elastico 11 si blocchi nella scanalatura

dell’utensile accessorio.

Utilizzare esclusivamente utensili accessori con gambo adat-

to (vedi «Dati tecnici»).

 Non utilizzare alcun adattatore.

Smontaggio dell’utensile accessorio

– Togliere l’utensile accessorio 12 dal mandrino portauten-

sile 10. Un utensile accessorio bloccato può essere allen-

tato tramite colpi leggeri con un martello di gomma.

L’utensile pneumatico funzionerà in modo ottimale con una

pressione d’esercizio di 6,3 bar (91 psi), misurata all’ingres-

so aria ad utensile acceso.

 Prima di accendere l’utensile pneumatico, controllare

quale sia la direzione di rotazione regolata. Volendo per

esempio allentare una vite e la direzione della rotazione è

regolata invece per avvitare la vite, può capitare che l’uten-

sile pneumatico sviluppi una reazione forte ed incontrolla-

Regolazione del senso di rotazione e della coppia

Il commutatore del senso di rotazione 4 ha la funzione di rego-

lare sia il senso di rotazione che la coppia.

 Azionare il commutatore del senso di rotazione esclusi-

vamente ad apparecchio fermo.

«Forward» indica rotazione destrorsa.

«Reverse» indica rotazione sinistrorsa.

F R OBJ_BUCH-275-005.book Page 50 Friday, September 2, 2016 3:02 PMItaliano | 51

Bosch Power Tools 1 609 92A 39M | (2.9.16)

– Rotazione destrorsa: Per l’avvitamento di viti e dadi ruo-

tare il commutatore del senso di rotazione 4 in senso orario

su 1 (coppia minima), 2 oppure fino all’arresto (coppia

– Rotazione sinistrorsa: Per l’allentamento di viti e dadi

ruotare il commutatore del senso di rotazione 4 in senso

0 607 450 615/... 616/... 618/... 619

– Rotazione destrorsa: Per l’avvitamento di viti e dadi ruo-

tare il commutatore del senso di rotazione 4 in senso antio-

rario su 1 (coppia minima), 2 oppure fino all'arresto su 3

– Rotazione sinistrorsa: Per l’allentamento di viti e dadi

ruotare il commutatore del senso di rotazione 4 in senso

Per risparmiare energia, accendere l’utensile pneumatico sol-

tanto al momento dell’utilizzo.

Nota bene: Se l’utensile pneumatico, p. es. dopo un lungo pe-

riodo di pausa non dovesse mettersi in funzione, interrompe-

re l’alimentazione dell’aria e ruotare al mandrino portautensi-

le 10 per far girare diverse volte il motore. In questo modo si

eliminano forze di adesione.

–Per accendere l’utensile pneumatico premere l’interrutto-

re di avvio/arresto 9.

–Per spegnere l’utensile pneumatico rilasciare l’interrutto-

re di avvio/arresto 9.

Nota bene: La regolazione necessaria della coppia e la duran-

ta dell’avvitamento dipende dal tipo di raccordo a vite ed è

possibile determinarle al meglio nella prova pratica. Control-

lare l’avvitamento di prova con un apparecchio di misura elet-

tronico della coppia oppure con una chiave torsiometrica.

Non appena è stata determinata la regolazione ottimale della

coppia e la durata dell’avvitamento, in caso dell’identica pro-

cedura di avvitamento l’interruttore di avvio/arresto 9 do-

vrebbe essere sempre tenuto premuto per la stessa durata.

Indicazioni operative

 Applicare l’utensile ad innesto sul dado/vite esclusiva-

mente quando l’avvitatore è spento. Utensili ad innesto

in rotazione possono scivolare via dal dado/vite.

 In caso di un’interruzione dell’alimentazione dell’aria

oppure una pressione d’esercizio ridotta, spegnere

l’utensile pneumatico. Controllare la pressione d’eserci-

zio e a pressione d’esercizio ottimale avviare di nuovo.

Carichi improvvisi producono un forte abbassamento del nu-

mero di giri oppure fermano la macchina senza comunque

provocare danni al motore.

Manutenzione ed assistenza

Manutenzione e pulizia

 Gli interventi di manutenzione e di riparazione possono

essere eseguiti esclusivamente da qualificato persona-

le specializzato. In questo modo si garantisce il livello di

sicurezza dell’utensile pneumatici.

Dopo ogni manutenzione controllare il numero di giri con l’au-

silio di un contagiri e controllare l’utensile pneumatico in me-

rito a elevate vibrazioni.

Questo tipo di lavoro viene eseguito in maniera veloce ed affi-

dabile da ogni Centro di assistenza Clienti Bosch.

Utilizzare esclusivamente parti di ricambio originali Bosch.

Pulizia regolare (vedi figura C)

– Pulire regolarmente il filtro all’entrata dell’aria dell’utensile

pneumatico. A tal fine, svitare il raccordo per tubo 7 e ri-

muovere le particelle di polvere e sporcizia dal filtro. Al ter-

mine dell’operazione avvitare di nuovo bene il raccordo

Le particelle di acqua e di sporcizia contenute

nell’aria compressa provocano la formazione

di ruggine e l’usura di lamelle, valvola etc. Per

poter evitare tali effetti si dovrebbe applicare

alcune gocce di olio per motori alla bocca di en-

trata dell’aria 5. Collegare nuovamente l’utensile pneumatico

all’alimentazione dell’aria (vedere «Collegamento all’alimen-

tazione dell’aria», pagina 50), farlo funzionare per 5 – 10 s

ed assorbire con uno straccio l’olio in uscita. Se l’utensile

pneumatico non viene utilizzato per maggiori periodi di

tempo si consiglia di seguire sempre il procedimento de-

Manutenzione regolare

Le lamelle del motore dovrebbero essere controllate ad inter-

valli regolari da parte di personale qualificato e, se il caso, es-

Lubrificazione dell’utensile pneumatico

Per la lubrificazione diretta dell’utensile pneumatico oppure

per additivo al gruppo condizionatore dovrebbe essere utiliz-

zato olio motore SAE 10 oppure SAE 20.

Dopo ca. 100000 avvitamenti il meccanismo ad impulsi deve

essere lubrificato di nuovo. Per effettuare questa operazione gi-

rare l’avvitatore ad impulsi in modo che l’impugnatura sia rivolta

verso l’alto. Svitare la vite di chiusura 15 con una chiave per

esagono interno adatta (vedi «Dati tecnici») ruotandola in sen-

so antiorario. Svuotare l’olio esausto smaltendolo nel rispetto

dell’ambiente. Riempire con olio motore attraverso l’apertura

della vite di chiusura nel meccanismo ad impulsi. La quantità

dell’olio motore da riempire può essere rilevata nella riga della

tabella relativa all’olio motore (vedi «Dati tecnici»). Rimuovere

l’olio in eccesso con uno straccio morbido. Avvitare nuovamen-

te la vite di chiusura 15 ruotandola in senso orario.

OBJ_BUCH-275-005.book Page 51 Friday, September 2, 2016 3:02 PM52 | Italiano

1 609 92A 39M | (2.9.16) Bosch Power Tools

Lubrificazione per gli utensili pneumatici che non fanno

parte della serie CLEAN Nel caso di tutti gli utensili pneumatici Bosch che non fanno

parte della serie CLEAN (un particolare tipo di motore pneu-

matico che funziona con aria compressa esente da olio), si do-

vrebbe aggiungere costantemente nebbia di olio al flusso di

aria compressa. L’apposito oliatore necessario per l’aria com-

pressa si trova installato nell’unità di preparazione aria prepo-

sta all’utensile pneumatico (per ulteriori indicazioni rivolgersi

alla casa costruttrice del compressore).

È possibile trovare tutte le informazioni relative al completo

programma di accessori di qualità in internet sotto

www.bosch-pt.com oppure presso il Vostro rivenditore di fi-

Assistenza clienti e consulenza impieghi

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dell’utensile

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

Officina Elettroutensili

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Utensile pneumatico, accessori opzionali e imballaggio do-

vrebbero essere inviati ad una riutilizzazione ecologica.

 Avere cura di smaltire i lubrificanti ed i detergenti in

maniera compatibile con le esigenze dell’ecologia. At-

tenersi alle vigenti normative di legge.

 Smaltire in modo conforme le lamelle del motore! Le la-

melle del motore contengono teflon. Evitare che la tempe-

ratura superi i 400 °C, perché in questo caso potrebbero

svilupparsi dei vapori dannosi per la salute.

Una volta che il Vostro utensile pneumatico sarà diventato

inservibile, portarlo ad un apposito centro per il riciclaggio

oppure riconsegnarlo ad un centro di distribuzione commer-

ciale come potrebbe p. es. essere un Punto di servizio Clienti

Bosch esplicitamente autorizzato.

Con ogni riserva di modifiche tecniche.
