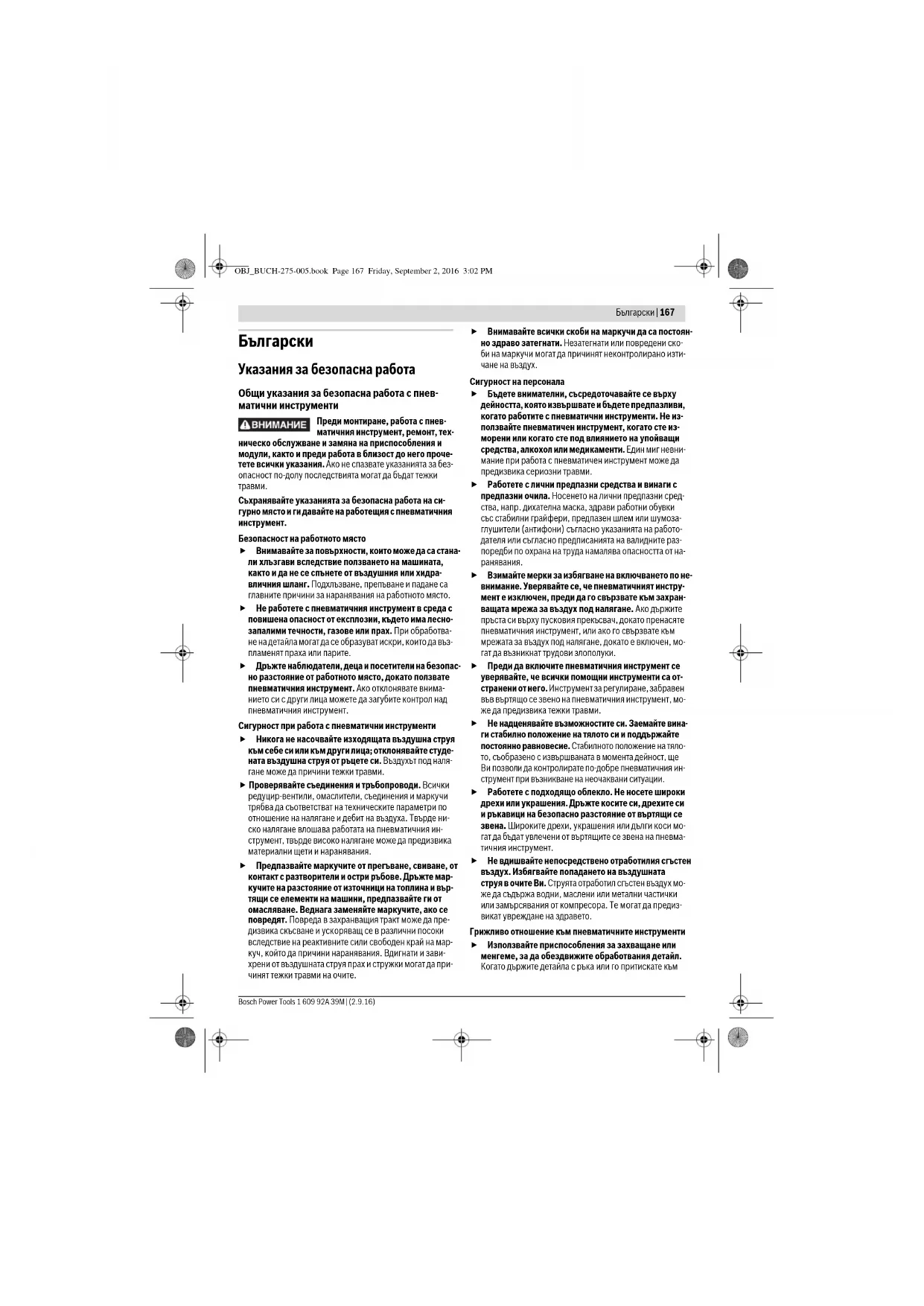

OBJ_BUCH-275-005.book Page 166 Friday, September 2, 2016 3:02 PMБългарски | 167 Bosch Power Tools 1 609 92A 39M | (2.9.16) Български

Указания за безопасна работа

Общи указания за безопасна работа с пнев-

Преди монтиране, работа с пнев-

ническо обслужване и замяна на приспособления и

модули, както и преди работа в близост до него проче-

тете всички указания. Ако не спазвате указанията за без-

опасност по-долу последствията могат да бъдат тежки

Съхранявайте указанията за безопасна работа на си-

гурно място и ги давайте на работещия с пневматичния

Безопасност на работното място

 Внимавайте за повърхности, които може да са стана-

ли хлъзгави вследствие ползването на машината,

както и да не се спънете от въздушния или хидра-

вличния шланг. Подхлъзване, препъване и падане са

главните причини за наранявания на работното място.

 Не работете с пневматичния инструмент в среда с

повишена опасност от експлозии, където има лесно-

запалими течности, газове или прах. При обработва-

не на детайла могат да се образуват искри, които да въз-

пламенят праха или парите.

 Дръжте наблюдатели, деца и посетители на безопас-

но разстояние от работното място, докато ползвате

пневматичния инструмент. Ако отклонявате внима-

нието си с други лица можете да загубите контрол над

пневматичния инструмент.

Сигурност при работа с пневматични инструменти

 Никога не насочвайте изходящата въздушна струя

към себе си или към други лица; отклонявайте студе-

ната въздушна струя от ръцете си. Въздухът под наля-

гане може да причини тежки травми.

 Проверявайте съединения и тръбопроводи. Всички

редуцир-вентили, омаслители, съединения и марку

трябва да съответстват на техническите параметри по

отношение на налягане и дебит на въздуха. Твърде ни-

ско налягане влошава работата на пневматичния ин-

струмент, твърде високо налягане може да предизвика

материални щети и наранявания.

 Предпазвайте маркучите от прегъване, свиване, от

контакт с разтворители и остри ръбове. Дръжте мар-

кучите на разстояние от източници на топлина и вър-

тящи се елементи на машини, предпазвайте ги от

омасляване. Веднага заменяйте маркучите, ако се

повредят. Повреда в захранващия тракт може да пре-

дизвика скъсване и ускоряващ се в различни посоки

вследствие на реактивните сили свободен край на мар-

куч, който да причини наранявания. Вдигнати и зави-

хрени от въздушната струя прах и стружки могат да при-

чинят тежки травми на очите.

 Внимавайте всички скоби на маркучи да са постоян-

но здраво затегнати. Незатегнати или повредени ско-

би на маркучи могат да причинят неконтролирано изти-

Сигурност на персонала

 Бъдете внимателни, съсредоточавайте се върху

дейността, която извършвате и бъдете предпазливи,

когато работите с пневматични инструменти. Не из-

ползвайте пневматичен инструмент, когато сте из-

морени или когато сте под влиянието на упойващи

средства, алкохол или медикаменти. Един миг невни-

мание при работа с пневматичен инструмент може да

предизвика сериозни травми.

 Работете с лични предпазни средства и винаги с

предпазни очила. Носенето на лични предпазни сред-

ства, напр. дихателна маска, здрави работни обувки

със стабилни грайфери, предпазен шлем или шумоза-

глушители (антифони) съгласно указанията на работо-

дателя или съгласно предписанията на валидните раз-

поредби по охрана на труда намалява опасността от на-

 Взимайте мерки за избягване на включването по не-

внимание. Уверявайте се, че пневматичният инстру-

мент е изключен, преди да го свързвате към захран-

ващата мрежа за въздух под налягане. Ако държите

пръста си върху пусковия прекъсвач, докато пренасяте

пневматичния инструмент, или ако го свързвате към

мрежата за въздух под налягане, докато е включен, мо-

гат да възникнат трудови злополуки.

 Преди да включите пневматичния инструмент се

уверявайте, че всички помощни инструменти са от-

странени от него. Инструмент за регулиране, забравен

във въртящо се звено на пневматичния инструмент, мо-

же да предизвика тежки трав

 Не надценявайте възможностите си. Заемайте вина-

ги стабилно положение на тялото си и поддържайте

постоянно равновесие. Стабилното положение на тяло-

то, съобразено с извършваната в момента дейност, ще

Ви позволи да контролирате по-добре пневматичния ин-

струмент при възникване на неочаквани ситуации.

 Работете с подходящо облекло. Не носете широки

дрехи или украшения. Дръжте косите си, дрехите си

и ръкавици на безопасно разстояние от въртящи се

звена. Широките дрехи, украшения или дълги коси мо-

гат да бъдат увлечени от въртящите се звена на пневма-

 Не вдишвайте непосредствено отработилия сгъстен

въздух. Избягвайте попадането на въздушната

струя в очите Ви. Струята отработил сгъстен въздух мо-

же да съдържа водни, маслени или метални частички

или замърсявания от компресора. Те могат да предиз-

викат увреждане на здравето.

Грижливо отношение към пневматичните инструменти

 Използвайте приспособления за захващане или

менгеме, за да обездвижите обработвания детайл.

Когато държите детайла с ръка или го притискате към

OBJ_BUCH-275-005.book Page 167 Friday, September 2, 2016 3:02 PM168 | Български

1 609 92A 39M | (2.9.16) Bosch Power Tools

тялото си, не можете да контролирате сигурно пневма-

 Не претоварвайте пневматичния инструмент. За

всяка операция, която изпълнявате, ползвайте

предвидения за целта пневматичен инструмент. С

подходящ пневматичен инструмент и в посочения от

производителя работен диапазон ще работите по-си-

гурно и по-качествено.

 Не използвайте пневматичен инструмент, чиито пу-

сков прекъсвач е повреден. Пневматичен инстру-

мент, който не може да бъде включен или изключен по

предвидения от производителя начин, е опасен.

 Преди да извършвате настройки по пневматичния

инструмент, да заменяте приспособления или кога-

то продължително време няма да го използвате,

прекъсвайте подаването на сгъстен въздух. Тази

мярка предотвратява включването на пневматичния

инструмент по невнимание.

 Съхранявайте пневматични инструменти на места,

недостъпни за деца. Не допускайте пневматичният

инструмент да бъде ползван от лица, които нямат оп-

ит или не са прочели тези указания за безопасност.

Когато бъдат ползвани от неопитни потребители, пнев-

матичните инструменти са опасни.

 Отнасяйте се грижливо към пневматичния инстру-

мент. Проверявайте дали подвижните модули функ-

ционират нормално и не се заклинват, дали няма по-

вредени или счупени елементи, вследствие на което

пневматичният инструмент да не функционира, как-

то е предвидено. Преди да ползвате пневматичния

инструмент организирайте ремонтирането на повре-

дени модули. Много от трудовите злополуки се дължат

на лошо поддържани пневматични инстру

 Използвайте пневматичния инструмент, допълни-

телните приспособления, работните инструменти и

т. н. съгласно тези указания. При това спазвайте ра-

ботните условия и посочените стъпки за изпълнение

на операциите. Така отделянето на прах, вибрациите и

шума се ограничават, доколкото е възможно.

 Пневматичният инструмент трябва да бъде монти-

ран, обслужван и ползван само от квалифициран и

съответно обучен персонал.

 Не се допуска изменянето на пневматичния инстру-

мент. Измененията по пневматичния инструмент могат

да влошат безопасността му и да увеличат рисковете за

 Допускайте Вашият пневматичен инструмент да бъ-

де ремонтиран само от квалифицирани техници и са-

мо с оригинални резервни части. С това се гарантира,

че сигурността на пневматичния инструмент ще бъде

Указания за безопасна работа с пневматични

 Данните на табелката на уреда трябва да могат да се

четат. При необходимост се снабдете с резервна табел-

ка от производителя.

 При счупване на обработвания детайл, на елемент

на допълнително приспособление или на самия

пневматичен инструмент могат да отхвръкнат части,

ускорени до висока скорост.

 По време на работа с пневматичния инструмент,

както и при извършване на ремонт или техническо

обслужване или смяна на допълнителни приспосо-

бления трябва винаги да се носи устойчива на удари

защита на очите. Степента на необходимата защита

трябва да бъде оценявана във всеки отделен слу-

 Никога не включвайте пневматичния инструмент,

докато го пренасяте. Въртящ се патронник може да ув-

лече дрехи или коси и да предизвика травми.

 Работете с плътни ръкавици. Ръкохватките на пневма-

тични инструменти се охлаждат вследствие на потока

сгъстен въздух. Топлите ръце понасят по-леко натовар-

ванията от вибрации. Широките ръкавици могат да бъ-

дат захванати и увлечени от въртящи се звена.

 Дръжте ръцете си на безопасно разстояние от гнез-

дата за глухи ключове и въртящи се работни инстру-

менти. Никога не задържайте въртящия се работен

инструмент или вала на електроинструмента. Може-

На тесни работни места бъдете предпазливи.

ционните въртящи моменти могат да предизвикат трудови

злополуки вследствие на прищипване или притискане.

 Работещите с пневматичния инструмент и персона-

лът по поддръжката му трябва да са физически го-

дни да се справят с размерите, масата и мощността

на пневматичния инструмент.

 Бъдете подготвени за неочаквано отскачане на пнев-

матичния инструмент, възникващо вследствие на ре-

активни сили при обработването на детайла или счуп-

ване на работния инструмент. Дръжте пневматичния

инструмент здраво, а тялото и ръцете си – в позиция,

при която да можете да противодействате на отскача-

нето на пневматичния инструмент. Тези предпазни

мерки могат да предотвратят наранявания.

 Използвайте помощни приспособления за поемане

на реакционните моменти, напр. подходящи подпо-

ри. Ако това не е възможно, използвайте спомага-

 При прекъсване на подаването на сгъстен въздух

или при понижаване на налягането изключвайте

пневматичния инструмент. Проверете налягането и

започнете отново работа при достигане на оптимални

 При използване на пневматичния инструмент рабо-

тещият с него може да има неприятно усещане на

ръцете, раменете в зоната на врата или в други части

OBJ_BUCH-275-005.book Page 168 Friday, September 2, 2016 3:02 PMБългарски | 169

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 При работа с този пневматичен инструмент заемай-

те удобна позиция, внимавайте да сте в стабилно по-

ложение на тялото и избягвайте неудобните пози-

ции или такива, при които поддържате равновесие с

усилие. При извършване на продължителни дейнос-

ти работещият с пневматичния инструмент трябва

периодично да променя положението на тялото си,

което помага за намаляване на неприятните усеща-

 Ако работещият с пневматичния инструмент усеща

симптоми като неразположение, тежест, сърцебие-

не, болка, сърбежи, заглъхване на ушите, парене

или скованост, тези признаци не трябва да бъдат иг-

норирани. Работникът трябва да информира работо-

дателя си и да се консултира с квалифицирано меди-

 По време на работа не допирайте накрайниците или

допълнителните приспособления, тъй като това во-

ди до увеличаване на опасността от порязване, изга-

ряне или нараняване вследствие на вибрациите.

 Използвайте само накрайници за ударно завива-

не/развиване в безупречно състояние. Недоброто

състояние на накрайници за ръчно завиване/развиване

и допълнителните приспособления може при ползване-

то им с ударни винтоверти да предизвика разрушаване и

отхвърчане на ускорени до висока скорост парчета.

 Използвайте подходящи уреди, за да проверите за

наличието на скрити под повърхността електро-

и/или тръбопроводи, или се обърнете за информа-

ция към съответните местни снабдителни служби.

Влизането на работния инструмент в съприкосновение

с електропроводи може да предизвика пожар или то-

ков удар. Увреждането на газопровод може да предиз-

вика експлозия. Увреждането на водопровод предиз-

виква значителни материални щети.

 Избягвайте допиране на електрически проводници

под напрежение. Пневматичният инструмент не е изо-

лиран и съприкосновението му с проводник под напре-

жение може да предизвика токов удар.

Отделящият се при шмиргелене,

рязане, шлифоване, пробиване и

др.п. дейности прах може да бъде канцерогенен, да ув-

режда плода на бременни жени или да предизвиква из-

менения на наследствената информация. Някои от съ-

ите се в този прах вещества са:

– олово в оловосъдържащи бои и лакове;

– кристален силициев двуокис в тухли и керемиди, ци-

мент и други зидарски материали;

–арсен и хромат в химично обработена дървесина.

Рискът от заболяване зависи от това, колко често сте

изложени на влиянието на тези вещества. За да ограничи-

те опасността, трябва да работите само в добре проветря-

вани помещения и със съответните лични предпазни сред-

ства (напр. със специално конструирани дихателни апара-

ти, които филтрират и най-малките частички прах).

 Работете с шумозаглушители. Въздействието на шум

може да предизвика загуба на слух.

 При обработване на детайли може в допълнение да

има силно натоварване на слуховия апарат от генери-

рания шум, което може да бъде намалено чрез взе-

мането на подходящи предпазни мерки, напр. из-

ползването на шумопоглъщащи материали възниква-

не на камбанен ефект при обработването на детайла.

 Ако пневматичният инструмент е съоръжен със шу-

мозаглушител, по време на работа той трябва да е

наличен, да бъде в изрядно състояние и да функцио-

 Генерираните вибрации могат да причинят увреж-

дане на нервите и смущения в циркулацията на кръв

 Ако усетите, че кожата на ръцете Ви стане нечувст-

вителна, усещате сърбежи или болка или се оцвети в

бяло, преустановете работата с пневматичния ин-

струмент, уведомете работодателя си и се консулти-

 Не използвайте износени или неподходящи гнезда

за инструменти или удължители. Т

дизвика усилване на вибрациите.

 За поддържане на пневматичния инструмент по въз-

можност използвайте стенд, пружинно окачване

 Дръжте пневматичния инструмент сигурно, но не

прекалено здраво, като противодействате на въз-

никващите реакционни сили. Вибрациите могат да се

засилят, ако държите пневматичния инструмент твърде

 Ако се използват универсални съединители (палцо-

ви съединители), трябва да се поставят застопоря-

ващи щифтове. Използвайте осигуряващи връзки

Whipcheck за защита в случай на отказ на съедине-

нието на маркуча за сгъстен въздух към пневматич-

ния инструмент или на връзки между маркучи.

 Никога не пренасяйте пневматичния инструмент,

като го държите за маркуча.

 Когато ползвате пневматичния инструмент окачен

на повдигащо приспособление, внимавайте преди

да го включите към системата за сгъстен въздух да

го закрепите здраво в приспособлението. Така из-

бягвате опасността от неволно включване на пневма-

OBJ_BUCH-275-005.book Page 169 Friday, September 2, 2016 3:02 PM170 | Български 1 609 92A 39M | (2.9.16) Bosch Power Tools Символи

Символите по-долу могат да бъдат от значение при използ-

ване на Вашия пневматичен инструмент. Моля, запомнете

символите и тяхното значение. Правилното интерпретира-

не на символите ще Ви помогне да използвате Вашия

пневматичен инструмент по-добре и по-сигурно.

Описание на продукта и възмож-

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-

зания може да доведе до токов удар, пожар

Моля, отворете разгръщащата се корица с изображението

на пневматичния инструмент и я оставете така, докато че-

тете ръководството за експлоатация.

Предназначение на инструмента

Пневматичният инструмент е предназначен за завиване и

развиване на винтове, както и за затягане и развиване на

гайки в посочените диапазони на размерите и мощността.

Не се допуска използването за други цели, напр. пробива-

не, разбъркване, шлифоване и т.н.

Номерирането на елементите се отнася до изображението

на пневматичния инструмент на страницата с фигурите.

4 Превключвател за посоката на въртене

5 Присъединителен щуцер на отвора за входящия въз-

8 Отвор за изходящия въздух с шумозаглушител

11 Застопоряващ пръстен на гнездото за работни ин-

14 Маркуч за подаване на сгъстен въздух

15 Затварящ винт Изобразените на фигурите и описаните допълнителни приспо-собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле-ния можете да намерите съответно в каталога ни за допълни-телни приспособления. Символ Значение

 Преди монтиране, работа с, ре-

монт, техническо обслужване и

замяна на приспособления и мо-

дули, както и преди работа в бли-

зост до пневматичния инстру-

мент прочетете всички указания.

Ако не спазвате указанията за безо-

пасност по-долу последствията мо-

гат да бъдат тежки травми.

 Работете с шумозаглушители.

Въздействието на шум може да пре-

дизвика загуба на слух.

 Работете с предпазни очила.

mm Милиметър Дължина

Паунда на квадратен инч

Патронник за бърза замя-

Символ за вътрешен шес-

Символ за външен чети-

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е определено съгласно процедура,

стандартизирана в EN ISO 11148, и може да служи за сравняване на пневматични инструменти един с друг. То е подходя-

що също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото равнище на вибрациите се отнася до главните области на приложение на пневматичния инструмент. Ако оба-

че пневматичният инструмент бъде използван за други дейности, с различни работни инструменти или без необходимото

техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното

натоварване от вибрации в процеса на работа.

За точната оценка на натоварването от вибрации би трябвало да се отчита и времето, в което пневматичният инструмент

е изключен или работи, но без да се ползва. Това би

могло значително да намали сумарното натоварване от вибрации.

Предприемайте допълнителни мерки за предпазване на работещия с пневматичния инструмент от вредното влияние на

вибрациите, напр.: правилно поддържане на пневматичните инструменти и на работните инструменти, загряване на ръ-

цете, правилно организиране на последователността на работните стъпки.

Пневматичен ударен винтоверт

Скорост на въртене на празен ход n

Двигателно масло SAE 40

Присъединителна резба за нипела за маркуч

Светъл отвор mm 10 10 13 10 13

Консумация на въздух на празен ход

Маса съгласно EPTA-Procedure 01:2014

Информация за излъчван шум и вибрации

Стойностите на излъчвания шум са определени съгласно EN ISO 15744.

Равнището А на генерирания от пневматичния

инструмент шум обикновено е:

Равнище на звуковото налягане L

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съглас-

1 609 92A 39M | (2.9.16) Bosch Power Tools

Декларация за съответствие

С пълна отговорност ние декларираме, че описаният в

раздела «Технически данни» продукт съответства на ва-

лидните изисквания на Директива 2006/42/EО, вкл. тех-

ните изменения, както и на следните стандарти:

 Ако искате да използвате пневматичния инструмент

с подемно приспособление или монтиран в стенд,

първо го монтирайте, и включвайте системата за

сгъстен въздух след това. Така избягвате опасността

да го включите по невнимание.

Приспособление за окачване

С помощта на скобата за окачване 3 можете да окачите

пневматичния инструмент на подемно приспособление.

– Развийте горните предни винтове 1 от корпуса на пнев-

матичния инструмент с шестостенен ключ (вижте «Тех-

нически данни») като ги въртите обратно на часовнико-

вата стрелка. Отстранете подложните шайби 2 и ги по-

ставете на винтовете 1. Затегнете скобата за окачване 3

към корпуса на пневматичния инструмент с винтовете и

подложните шайби, като ги въртите по посока на часов-

 Редовно проверявайте състоянието на скобата и ку-

ката на подемното приспособление.

Включване към системата за сгъстен въздух

 Следете налягането да не пада под 6,3 bar (91 psi),

тъй като пневматичният инструмент е проектиран за

това работно налягане.

За постигането на максимална производителност е необ-

ходимо спазването на посочените в таблица «Технически

данни» стойности за светъл отвор на маркуча, както и на

присъединителната резба. За запазването на пълната

мощност използвайте маркучи с максимална обща дължи-

За да бъде предпазен пневматичният инструмент от ув-

реждане, ръжда и замърсяване, подаваният сгъстен въз-

дух не трябва да съдържа твърди частици и влажност.

Упътване: Необходимо е използването на комбиниран

предпазител (обезвлажнител, омаслител, предпазен

и/или редуцир-вентил). Той осигурява оптимални условия

за безаварийна работа на пневматичните инструменти.

Спазвайте указанията в ръководството за експлоатация на

комбинирания предпазител.

Цялата използвана арматура, съединителни звена и мар-

кучи трябва да съответстват на номиналните налягане и

дебит на сгъстения въздух.

Избягвайте стеснявания на въздухоподаващите маркучи,

напр. в резултат на прегъване, притискане или силно обтя-

При съмнение проверявайте с манометър налягането на

входа на пневматичния инструмент по време на работа.

Включване на системата за сгъстен въздух към пнев-

матичния инструмент (вижте фиг. А)

– Демонтирайте капачката 6 от присъединителния щуцер

на отвора за сгъстен въздух.

– Навийте нипела 7 в щуцера на отвора за входящия въз-

За да избегнете увреждания на вътрешните детайли на

вентила на пневматичния инструмент, при навиване и

развиване на нипела 7 към подаващия се щуцер на от-

ия въздух 5 трябва да задържате контра

с гаечен ключ (размер на ключа 22 mm).

– Освободете скобата 13 и вкарайте и застопорете мар-

куча за подаване на сгъстен въздух 14 на нипела 7, като

затегнете здраво скобата.

Упътване: Винаги захващайте маркуча за подаване на

сгъстен въздух първо към пневматичния инструмент, а

след това към комбинирания предпазител.

Смяна на работния инструмент

 Преди използване на работен инструмент се уверя-

вайте, че той е захванат здраво в патронника. Ако ра-

ботният инструмент не е захванат здраво в патронника,

може по време на работа да се извади, с което да стане

Поставяне на работния инструмент

– Поставете работния инструмент 12 на четиристена на

гнездото 10. При това внимавайте застопоряващият

пръстен 11 да захване канала на работния инструмент.

Използвайте само работни инструменти с подходящи

опашки (вижте «Технически данни»).

 Не използвайте адаптери.

Демонтиране на работния инструмент

– Издърпайте работния инструмент 12 от гнездото 10.

Ако работният инструмент не може да се извади на ръ-

ка, може да бъде освободен с леки удари с гумен чук.

Пневматичният инструмент работи оптимално при работ-

но налягане 6,3 bar (91 psi), измерено на входа на инстру-

мента по време на работа.

 Преди да включите пневматичния инструмент, про-

верявайте установената посока на въртене. Ако на-

пример искате да развиете винт, а посоката на въртене

е установена така, че винтът бъде завит, може да се

стигне до силно неконтролируемо отскачане на пнев-

матичния инструмент.

Настройване на посоката на въртене и въртящия мо-

Превключвателят за посоката на въртене 4 служи за регу-

лиране както на посоката на въртене, така и за въртящия

 Задействайте превключвателя само когато пневма-

тичният инструмент е в покой.

– Въртене надясно: За завиване на винтове и гайки за-

въртете превключвателя за посоката на въртене 4 по

посока на часовниковата стрелка до позиция 1 (най-ма-

лък въртящ момент), 2 или до упор (най-голям въртящ

– Въртене наляво: За развиване на винтове и гайки за-

въртете превключвателя за посоката на въртене 4 обра-

тно на часовниковата стрелка.

0 607 450 615/... 616/... 618/... 619

– Въртене надясно: за завиване на винтове и гайки за-

въртете превключвателя за посоката на въртене 4 обра-

тно на часовниковата стрелка до 1 (най-малък въртящ

момент), 2 или до упор на 3 (най-голям въртящ мо-

– Въртене наляво: за развиване на винтове и гайки за-

въртете превключвателя за посоката на въртене 4 по

посока на часовниковата стрелка.

Включване и изключване

С оглед пестене на енергия включвайте пневматичния ин-

струмент само когато го ползвате.

Упътване: Ако при включване пневматичният инструмент

не се върти, напр. след като продължително време не е

бил използван, прекъснете подаването на въздух и завър-

тете двигателя няколко пъти, като завъртате патронника

10. С това се премахват адхезионните сили.

– За включване на пневматичния инструмент натиснете

– За изключване на пневматичния инструмент отпусне-

те пусковия прекъсвач 9.

Упътване: Необходимият въртящ момент и про-

дължителността на въртене зависят от вида на винтовото

съединение и се определят най-точно чрез изпробване на

практика. Проверете пробното затягане с електронен

уред за измерване на въртящия момент или с динамо-

метричен ключ. След като определите оптималните вър-

тящ момент и продължителност на завиване, трябва при

този тип винтови съединения да държите пусковия пре-

късвач 9 натиснат също толкова дълго.

 Допирайте работния инструмент до винта/гайката

само когато винтовертът е изключен. Въртящи се ин-

струменти могат да отскочат от винта/гайката.

 При прекъсване на подаването на сгъстен въздух

или при понижаване на налягането изключвайте

пневматичния инструмент. Проверете налягането и

започнете отново работа при достигане на оптимални

Внезапно възникващи натоварвания предизвикват рязко

падане на оборотите или спиране на въртенето, но не вре-

Поддържане и почистване

 Допускайте техническото обслужване и ремонтът

да бъдат извършвани само от квалифицирани техни-

ци. С това се гарантира, че сигурността на пневматич-

ният инструмент ще бъде запазена.

След всяко техническо обслужване проверете скоростта

на въртене с уред и проверете дали пневматичния инстру-

мент не вибрира по-силно.

Тази дейност може да бъде изпълнена бързо и качествено

в оторизиран сервиз за инструменти на Бош.

Използвайте само оригинални резервни части на Бош.

Текущо почистване (вижте фиг. C)

– Редовно почиствайте ситото на въздухоподавателния

отвор на пневматичния инструмент. За целта развийте

нипела 7 и почистете ситото от прах и замърсявания.

След това навийте отново и затегнете добре нипела за

Съдържащите се в сгъстения въздух вода и

твърди частички предизвикват корозия и

водят до увеличено износване на ламели,

вентили и т. н. За да предотвратите това,

трябва да капнете няколко капки двигателно

масло през въздухоподавателния отвор 5.

матичния инструмент отново към системата за сгъстен

въздух (вижте «Включване към системата за сгъстен въз-

дух», страница 172) и го оставете да работи 5 –10 s, като

попивате излизащото масло с кърпа. Когато пневматич-

ният инструмент няма да бъде използван продължи-

телно време, трябва винаги да изпълнявате тази про-

«Forward» означава въртене надясно.

«Reverse» означава въртене наляво.

F R OBJ_BUCH-275-005.book Page 173 Friday, September 2, 2016 3:02 PM174 | Български

1 609 92A 39M | (2.9.16) Bosch Power Tools

Периодично почистване

Ламелите на турбината на двигателя трябва редовно да бъ-

дат проверявани от квалифициран техник за износване и

при необходимост да бъдат заменяни.

Смазване на пневматичния инструмент

За директно смазване на пневматичния инструмент или за

добавяне към сгъстения въздух през комбинирания пред-

пазител трябва да използвате моторно масло SAE 10 или

След приблизително 100000 завивания и развивания

ударният механизъм трябва да се смаже отново. За целта

завъртете ударния винтоверт с дръжката нагоре. С подхо-

дящ шестостенен ключ развийте винта 15 с подходящ

шестостенен ключ (вижте «Технически данни»), като вър-

тите обратно на часовниковата стрелка. Изхвърлете старо-

то машинно масло, като спазвате изискванията за опазва-

не на околната среда. Налейте през отвора за винта ново

двигателно масло в ударния м

еханизъм. Количеството ма-

шинно масло можете да намерите на съответния ред в

таблицата (вижте «Технически данни»). Почистете евенту-

ално покапало встрани масло с мека кърпа. Отново навий-

те и затегнете винта 15, като го въртите по посока на ча-

совниковата стрелка.

Смазване на пневматичните инструменти, които не са

При всички пневматични инструменти на Бош, които не са

от серията CLEAN (специален вид турбинен двигател, кой-

то работи със сгъстен въздух без машинно масло), трябва

постоянно към преминаващия през тях сгъстен въздух да

добавяте разпрашено машинно масло. Необходимият за

това омаслител на сгъстения въздух се намира на включе-

ния пред пневматичния инструмент ко

зител (по-подробна информация можете да получите от

производителя на компресора).

Допълнителни приспособления

Можете да получите подробна информация за пълната га-

ма висококачествени консумативи и допълнителни прис-

пособления в интернет на адрес www.bosch-pt.com или

при Вашия специализиран търговец.

Сервиз и технически съвети

Винаги, когато се обръщате към представителите на Бош с

въпроси, моля непременно посочвайте 10-цифрения ка-

таложен номер, изписан на табелката на пневматичния ин-

Отговори на въпросите си относно ремонта и поддръжката

на Вашия продукт можете да получите от нашия сервизен

отдел. Монтажни чертежи и информация за резервни час-

ти можете да намерите също на адрес:

Екипът на Бош за технически съвети и приложения ще от-

говори с удоволствие на въпросите Ви относно нашите

продукти и допълнителните приспособления за тях.

Роберт Бош EООД – България

Гаранционни и извънгаранционни ремонти

бyл. Черни връx 51-Б

FPI Бизнес център 1407

С оглед опазване на околната среда пневматичният ин-

струмент, допълнителните приспособления и опаковките

трябва да се предават за рециклиране.

 Изхвърляйте смазочни и почистващи препарати по

начин, който не замърсява околната среда. Спазвай-

те законовите разпоредби.

 Изхвърляйте ламелите на турбината на двигателя

съгласно валидните разпоредби! Ламелите съдържат

тефлон. Не ги нагрявайте над 400 °C, тъй като над тази

температура могат да се отделят отровни пари.

Когато Вашият пневматичен инструмент не може да се из-

ползва повече, моля, предайте го за рециклиране или го

върнете в специализираната търговска мрежа, напр. в

оторизиран сервиз за инструменти на Бош.

Правата за изменения запазени.

чувствителни на вибрациите. Широките ракавици може

е да доведе до електричен удар.

внимавате на следните

Изложеноста на бучава може да

фунта сила на квадратен

A, типично изнесува:

производителите на компресори).

За комплетната квалитетната програма на прибор можете
