ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDS 18 E Professional BOSCH

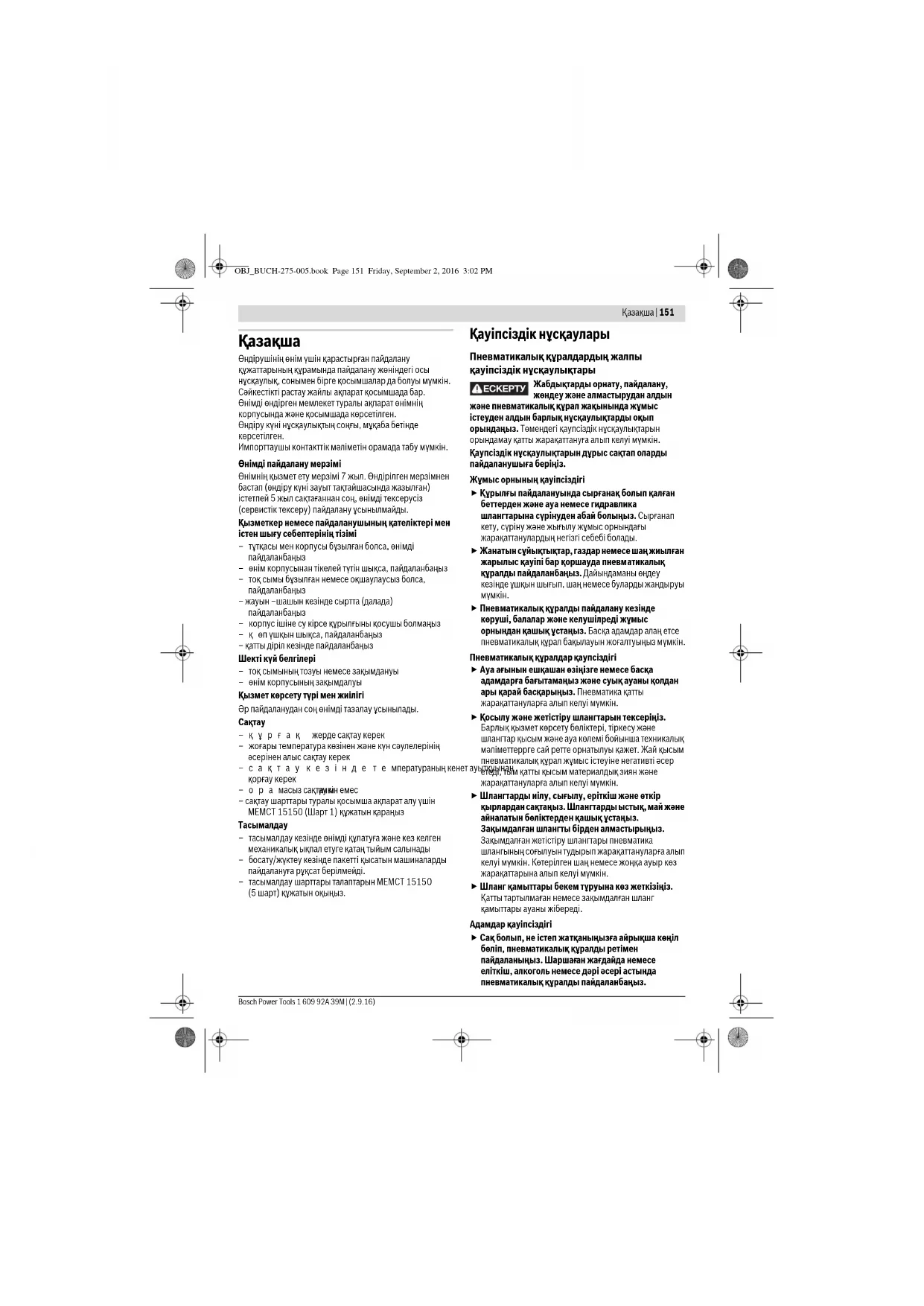

OBJ_BUCH-275-005.book Page 150 Friday, September 2, 2016 3:02 PMҚaзақша | 151 Bosch Power Tools 1 609 92A 39M | (2.9.16) Қaзақша

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында және қосымшада көрсетілген.

Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде

Импорттаушы контакттік мәліметін орамада табу мүмкін.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен

істен шығу себептерінің тізімі

–тұтқасы мен корпусы бұзылған болса, өнімді

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

–тоқ сымы бұзылған немесе оқшаулаусыз болса,

– жауын –шашын кезінде сыртта (далада)

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

–қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

–тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

–құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

–сақтау кезінде температураның кенет ауытқуынан

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ 15150 (Шарт 1) құжатын қараңыз

–тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

–босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

–тасымалдау шарттары талаптарын МЕМСТ 15150

(5 шарт) құжатын оқыңыз.

Қауіпсіздік нұсқаулары

Пневматикалық құралдардың жалпы

қауіпсіздік нұсқаулықтары

Жабдықтарды орнату, пайдалану,

жөндеу және алмастырудан алдын

және пневматикалық құрал жақынында жұмыс

істеуден алдын барлық нұсқаулықтарды оқып

орындаңыз. Төмендегі қаупсіздік нұсқаулықтарын

орындамау қатты жарақаттануға алып келуі мүмкін.

Қаупсіздік нұсқаулықтарын дұрыс сақтап оларды

пайдаланушыға беріңіз.

Жұмыс орнының қауіпсіздігі

 Құрылғы пайдалануында сырғанақ болып қалған

беттерден және ауа немесе гидравлика

шлангтарына сүрінуден абай болыңыз. Сырғанап

кету, сүріну және жығылу жұмыс орнындағы

жарақаттанулардың негізгі себебі болады.

 Жанатын сұйықтықтар, газдар немесе шаң жиылған

жарылыс қауіпі бар қоршауда пневматикалық

құралды пайдаланбаңыз. Дайындаманы өңдеу

кезінде ұшқын шығып, шаң немесе буларды жандыруы

 Пневматикалық құралды пайдалану кезінде

көруші, балалар және келушілреді жұмыс

орнындан қашық ұстаңыз. Басқа адамдар алаң етсе

пневматикалық құрал бақылауын жоғалтуыңыз мүмкін.

Пневматикалық құралдар қаупсіздігі

 Ауа ағынын ешқашан өзіңізге немесе басқа

адамдарға бағытамаңыз және суы

ары қарай басқарыңыз. Пневматика қатты

жарақаттануларға алып келуі мүмкін.

 Қосылу және жетістіру шлангтарын тексеріңіз.

Барлық қызмет көрсету бөліктері, тіркесу және

шлангтар қысым және ауа көлемі бойынша техникалық

мәліметтеррге сай ретте орнатылуы қажет. Жай қысым

пневматикалық құрал жұмыс істеуіне негативті әсер

етеді, тым қатты қысым материалдық зиян және

жарақаттануларға алып келуі мүмкін.

 Шлангтарды иілу, сығылу, еріткіш және өткір

қырлардан сақтаңыз. Шлангтарды ыстық, май және

айналатын бөліктерден қашық ұстаңыз.

Зақымдалған шлангты бірден алмастырыңыз.

Зақымдалған жетістіру шлангтары пневматика

шлангының соғылуын тудырып жарақаттануларға алып

келуі мүмкін. Көтерілген шаң немесе жоңқа ауыр көз

жарақаттарына алып келуі мүмкін.

 Шланг қамыттары бекем тұруына көз жеткізіңіз.

Қатты тартылмаған немесе зақымдалған шланг

қамыттары ауаны жібереді.

Адамдар қауіпсіздігі

 Сақ болып, не істеп жатқаныңызға айрықша көңіл

бөліп, пневматикалық құралды ретімен

пайдаланыңыз. Шаршағ

еліткіш, алкоголь немесе дәрі әсері астында

пневматикалық құралды пайдаланбаңыз.

OBJ_BUCH-275-005.book Page 151 Friday, September 2, 2016 3:02 PM152 | Қaзақша

1 609 92A 39M | (2.9.16) Bosch Power Tools

Пневматикалық құралды пайдалануда секундтық

абайсыздық қатты жарақаттануларға алып келуі

 Жеке сақтайтын киімді және әрдайым қорғаныш

көзілдірікті киіңіз. Жұмыс беруші нұсқаулықтары

немесе жұмыс орнынің және денсаулықты қорғау

ережелері бойынша шаңтұтқыш, сырғудан сақтайтын

бәтеңке, сақтайтын шлем немесе құлақ сақтағышы

сияқты жеке қорғаныс жабдықтарын кию жарақаттану

 Байқаусыз пайдаланудан аулақ болыңыз.

Пневматикалық құралды ауа жетістіруіне қосудан,

оны көтергенден немесе алып жүргенден алдын

өшірулі болуына көз жеткізіңіз. Пневматикалық

құралды көтеріп тұрғанда, бармақты косқыш/өшіргіште

месе пневматика құралын қосулы күйде ауа

жетістіруіне қосу, жазатайым оқиғаға алып келуі

 Пневматикалық құралды қосудан алдын реттеу

құралдарын алыстатыңыз. Пневматикалық құралдың

айналатын бөлігінде орнатылған реттеу құралы

жарақаттануларға алып келуі мүмкін.

 Өзіңізді асыра бағаламаңыз. Тірек күйде тұрып,

әрқашан өзіңізді сенімді ұстаңыз. Бекем тұру және

сайкес дене күйі пневматикалық құралды күтілмеген

жағдайларда бақылауға көмектеседі.

 Жұмысқа жарамды киім киіңіз. Кең немесе сәнді

киім кимеңіз. Шашыңызды, киім және қолғапты

қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім,

әшекей немесе ұзын шаш қозғалмалы бөлшектерге

 Апарылатын ауаны тікелей жұтпаңыз. Апарылатын

ауа көзге жетпеуі қажет. Пневматикалық құралдың

апарылатын ауасының құрамында компрессордың

суы, майы, метал бөлшектері немесе лас болуы мүмкін.

Бұл денсаулыққа зиянды болуы мүмкін.

Пневматикалық құралды дұрыс қарау және пайдалану

 Дайындаманы бекес ұстап тіреу үшін қысу

жабдықтарын немесе қысқышты пайдаланыңыз.

Дайындаманы қолмен ұстасаңыз нем

біресеңіз, пневматикалық құралды дұрыс

 Пневматикалық ққралды аса көп жүктемеңіз.

Жұмысыңыз үшін жарамды пневматикалық

құралды пайдаланыңыз. Жарамды пневматикалық

құралды керекті жұмыс аймағында дұрыс әрі сенімді

 Қосқыш/өшіргіші дұрыс болмаған пневматикалық

құралды пайдаланбаңыз. Қосуға немесе өшіруге

болмайтын пневматикалық құрал қауіпті болып, оны

жөндеу қажет болады.

 Жабдықтарды реттеу, бөлшектерін алмастыру

немесе құралды ұзақ уақыт пайдаланбасаңыз ауа

қтатыңыз. Бұл сақтық шарасы

пневматикалық құралдың кездейсоқ істеп кетуінің

 Пайдаланылмайтын пневматика құралдарды

балалар қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл пневматикалық құралды

пайдалануға жол бермеңіз. Тәжірібесіз адамдар

қолында пневматикалық құралдар қауіпті болады.

 Пневматикалық құралдарды ұқыпты күтіңіз.

Құралдың қозғалмалы бөлшектердің кедергісіз

істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына,

пневматикалық құралдың зақымдалмағанына кө

жеткізіңіз. Зақымдалған бөлшектері бар

пневматикалық құралды пайдаланудан алдын

жөндеңіз. Пневматикалық құралдардың дұрыс

күтілмеуі жазатайым оқиғаларға себеп болып жатады.

 Пневматикалық құралды, жабдықтарды, алмалы-

салмалы аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Осылай

шаң пайда болуы, тербелулер және шуыл пайда болуы

 Пневматикалық құралды тек қана маман және

жатыққан пайдаланушылар орнатуы, реттеуі

немесе пайдалануы қажет.

 Пневматикалық құралды өзгерту мүмкін емес.

Өзгертулер сақтық шараларының әсерін төмендетіп

пайдаланушы қауіптерін көтеруі

 Пневматикалық құралыңызды тек білікті маманға

және арнаулы бөлшектермен жөндетіңіз. Сол

арқылы пневматикалық құрал қауіпсіздігін сақтайсыз.

Пневматикалық қағатын бұрауыш қауіпсіздік

 Зауыттық тақтайшадағы жазуларды оқу

мүмкіндігіне көз жектізіңіз. Керек болса өндірушіден

 Дайындама немесе жабдық немесе пневматикалық

құрал бұзылса бөлшіктер жоғары жылдамдықпен

 Пайдалануда, жөндеуде немесе қызмет көрсетуде

және пневматикалық құрал жабдықтарын

алмастыруда соқыға қарсы көз қорғанысын кию

қажет. Қажетті қорғаныс деңгейін әрбір

пайдаланудан алдын бағалау керек.

 Пневматикалық құралды алып жүргенде ешқашан

қоспаңыз. Айналып тұрған аспаптар патроны киі

немесе шашты орап жарақатануға алып келуі мүмкін.

 Тар қолғапты киіңіз. Пневматикалық құралдың

тұтқалары сығылған газ арқылы мұздай болуы мүмкін.

Жылы қолдар дірілдеуге әсерленгіш болмайды. Кең

қолғапты айналып тұрған бөліктер орап кетуі мүмкін.

 Қолыңызды торцтық кілт патронынан және

айналып тұрған алмалы-салмалы аспаптардан

қашық ұстаңыз. Айналып тұрған алмалы-салмалы

аспапты немесе берілісті ешқашан ұстамаңыз.

Өзіңізді жарақаттануыңыз мүмкін.

OBJ_BUCH-275-005.book Page 152 Friday, September 2, 2016 3:02 PMҚaзақша | 153

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Тар жұмыс істеу жағдайында абай болыңыз.

Реакциялық айналымдар саны себебінен қысылу және

жаншулар арқылы жарағаттанулар пайда болуы

 Пайдаланушылар мен қызмет көрсету мамандары

пневматикалық құралдың көдемін, ауырлығын

және қуатына шама келуге денелік күші жетерлік

 Реакциялық күштер немесе алмалы-салмалы

аспаптың бұзылуы себебінен пайда болатын

пневматикалық құралдың күтілмеген

әрекеттерінен абай болыңыз. Пневматикалық

құралды бекем ұстап денеңіз бен қолдарыңызды

әрекеттерді ұстайтын қалыпқа келтіріңіз. Осы

сақтық шаралары арқылы жарақаттанулардың алдын

 Реакция сәтін ұстау үшін тірегіш сияқты қосымша

механизмды пайдаланыңыз. Егер мүмкін болмаса

қосымша тұтқаны пайдаланыңыз.

 Ауа келуі тоқтаса немесе жұмысқа керекті қысымы

төменделсе пневматикалық құрал өшеді. Жұмысқа

керекті қысымды тексеріп оптималды қысым

жағдайында қайта жұмыс істеуды бастаңыз.

 Пневматикалық автоматты пайдалануда жұмыс

әрекеттерін орындау кезінде пайдаланушы алақан,

қол, иық, мойын немесе босқа дене бөліктерінде

жақымсыз түйсіктерді сезуі мүмкін.

 Бұл пневматикалық құралмен жұмыс істеу үшін

үйде тұрып бекем тұрыңыз, ал тепе-

теңдікті ұстап тұру қиын болатын дене күйлерінде

тұрмаңыз. Пайдаланушы ұзақ уақытты

жұмыстарда дене күйін ауыстырып жақымсыздық

және шаршаудың алдын алуы керек.

 Егер пайдаланушы ұзақ уақытты жақымсыздық,

ауру, ұру, қақсау, қышу, ұйып қалу, дене күйгені

немесе сіресіп қалуы сияқты симптомдарды сезсе

бұл белгілерді ықылазсыз қою мүмкін емес.

Пайдаланушы жұмыс берушіне хабар беріп маман

дәрігерге хабарласуы қажет.

 Қағу барысында патрон немесе жабдықтарға

тимеңіз, кесу, күю немесе тербелу арқылы

жарақаттану қаупі артады.

 Тек дұрыс жұмыс күйіндегі қағу патрондарын

пайдаланыңыз. Қол патрондары мен жабдықтар

күйінің дұрыс болмауы, қағатын бұрауышты

пайдалануда бұзылуы және лақтырылуы мүмкін.

 Қажетті іздеу құралдарын пайдаланып жасырынған

қорек сымдарын табыңыз немесе жергілікті қорек

үйымдарын шақырыңыз. Электр сымдарына тию өрт

немесе тоқ соғуына алып келуі мүмкін. Газ құбырын

зақымдау жарылысқа алып келуі мүмкін. Су құбырын

зақымдау материалдық зиянға алып келуі мүмкін.

 Тоқ өтетін сымды тиме

ңіз. Пневматикалық аспап

оқшауландырылмаған болып оның тоқ сымына тиюі тоқ

соғуына алып келуі мүмкін.

Үшкірлеу, аралау, тегістеу, бұрғылау

және ұқсас әрекеттерді орындау

кезінде пайда болатын шаң концерогенді, тератогенді

немесе мутагенді әсер етуі мүмкін. Осы шағдар

төмендегі заттектерді қамтиды:

– Лак немесе бояулардағы қорғасын;

–кірпіш, цемент және басқа тас заттектеріндегі

кристаллды кремнезем;

– химиялық өңделген ағашта күшән мен хромат.

Ауырып қалу қаупі осы заттектерге душар болуға

байланысты. Қауіпті төмендету үшін дұрыс желдетілетін

бөлмелерде тиісті сақтық жабдықтарын киіп жұмыс істеңіз

(мысалы арнайы құрастырылған ең кіші шаң бөлшектерін

сүзгілейтін шаңтұтқыштар).

лақ сақтағышын киіңіз. Шуыл әсерінен есту

қабілетіңіз зақымдануы мүмкін.

 Дайындамада істеу кезінде қосымша шуыл пайда

болуы мүмкін, оны тиісті шаралар арқылы алдын

алу мүмкін, мысалы дайындамада сыңғырланған

дыбыс шыққанда оқшаулантыратын

материалдарды пайдалану.

 Егер пневматикалық құралда бәсеңдеткіш бар

болса ол пневматикалық құралды пайдалану

кезінде бар болып дұрыс жұмыс істеу күйінде

болуын қамтамасыз етіңіз.

 Дірілдеу әсері алақан мен қолдардың нерв және қан

айналысы зақымдалуына себеп болуы мүмкін.

 Егер бармақтардағы тері ұйып қалса, қышыса,

ақсаса немесе оқ реңді болып қалса

пневматикалық құралды жұмыс істеуді тоқтатып

жұмыс берушіге хабар беріп дәрігерге

 Тозған немесе жарамсыз патрон және ұзайтқышты

пайдаланбаңыз. Бұл тербелу күшейіп кетуіне алып

 Пневматикалық құралдың ауырлығын көтеру үшін,

мүмкін болса, тіреу, серіппе немесе өтемдік

құрылғыны пайдаланыңыз.

 Пневматикалық құралды өте қатты емес, бірақ

берік ұстап талап етілген алақандық реакция

күштерін сақтаңыз. Егер қаттырақ ұстасаңыз

 Егер универсалды айналмалы тіркесімді

(жұдырықшаты тіркесім) пайдалану керек болса,

бекіткіштерді пайдалану керек. Шланг менен

пневматикалық автомат немесе шлангтар қосылған

жері ажыралуы жағдайында қорғаныс болуы үшін

Whipcheck қорғаныс құралын пайдаланыңыз.

 Пневматикалық құралды ешқашан шлангынан

 Егер пневматикалық құралды ілгіш немесе қысқыш

аспапта пайдалану керек болса, ауа жеткізгішті

қосудан алдын аспапты бекітіңіз. Сол арқылы

кездейсоқ пайдаланудың алдын аласыз.

OBJ_BUCH-275-005.book Page 153 Friday, September 2, 2016 3:02 PM154 | Қaзақша 1 609 92A 39M | (2.9.16) Bosch Power Tools Белгілер

Төмендегі белгілер пневматикалық құралды пайдалануда

маңызды болуы мүмкін. Белгілер менен олардың

мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну

сізге пневматикалық құралды дұрыс әрі сенімді

пайдалануға көмектеседі.

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып

Пневматикалық құралдың суреті бар бетті ашып

пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз.

Тағайындалу бойынша қолдану

Пневматикалық құрал берілген өлшем және қуат

аймағында бұрандаларды бұрап кіргізу немесе шығаруға

және сомындарды бұрап бекіту немесе босатуға арналған.

Басқа пайдалану түрлерін, мысалы бұрғылау, араластыру,

тегістеудіорындау мүмкін емес.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірі суреттер бар беттегі

пневматикалық құралдың сипаттамасына қатысты.

2 Астына қоятын тығырықтар

4 Айналу бағытының ауыстырып-қосқышы

5 Ауа кірісінде біріктіретін келте құбыр

7 Шланг келте құбыры

8 Бәсеңдеткіштегі ауа шығысы

11 Аспап патронындағы тоқтатқыш шеңбер

12 Жұмыс құралы (мысалы алты қырлы бұрандалар

үшін торцтық кілт DIN 3129 бойынша)

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің

жабдықтар бағдарламамыздан табасыз.

 Жабдықтарды орнату,

пайдалану, жөндеу және

алмастырудан алдын және

жақынында жұмыс істеуден

алдын барлық нұсқаулықтарды

оқып орындаңыз. Қаупсіздік

нұсқаулықтарын немесе

ескертпелерді орындамау қатты

жарақаттануға алып келуі мүмкін.

 Құлақ сақтағышын киіңіз. Шуыл

әсерінен есту қабілетіңіз

 Қорғаныш көзілдірікті киіңіз.

мм Миллиметр Ұзындық

бір минуттегі айналымдар

Жылдам алмастырылатын

Ішкі алты қырлы үшін

Сыртқы төрт қырлы үшін

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Техникалық мәліметтер

Осы ескертпелерде берілген дірілдеу пәрмені EN ISO 11148 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген

электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Ол дірілдеу қуатын шамалап өлшеу үшін де

Берілген діріл көлемі пневматикалық құралдың негізгі жұмыстары үшін берілген. Егер пневматикалық құрал басқа

жұмыстар үшін түрлі керек-жарақтармен басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса

дірілдеу көлемдері өзгереді. Бұл жұмыс барысындағы діріл қуатын арттырады.

Діріл қуатын нақты есептеу үшін пневматикалық құралды өшірілген және қосылған күйде пайдаланылмаған уақыттарды

да ескеру қажет. Бұл жұмыс уақытындағы діріл қуатын төмендетеді.

Пайдаланушы дірілдеу әсерінен сақтану үшін қосымша қауіпсіздік шараларын қолдануы қажет, м

ысалы: пневматикалық

құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру.

Пневматикалық қағатын бұрауыш

Бос істеу айналымдар саны n

шуруптардың ең үлкен диаметрі

дайындамаға макс. жұмыс қысымы

Шланг қосылуын қосылу ойығы

Шлангтын жарықтағы ені мм 10 10 13 10 13

Бос істеудегі ауа шығымы

EPTA-Procedure 01:2014 құжатына сай

Шуыл және дірілдеу туралы ақпарат

Шу эмиссиясының мәндері EN ISO 15744 бойынша есептелген.

A-мен белгіленген пневматикалық құралдың

дыбыс күші әдетте төмендегіге тең болады

Құлақты қорғау құралдарын киіңіз!

Жиынтық діріл мәні a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN 28927 стандартына сай анықталған:

Тартылатын бұрандалар мен сомындардың

1 609 92A 39M | (2.9.16) Bosch Power Tools

Сәйкестік мәлімдемесі

Жеке жауапкершілікпен біз „Техникалық мәліметтер“ де

сипатталған өнімнің 2006/42/EG ережелеріндегі барлық

тиісті анықтамаларына өзгерістері менен бірге сәйкес

екенін және төмендегі нормаларға сай екенін

кепілдендіреміз: EN ISO 11148-6.

Техникалық құжаттар (2006/42/EC) төмендегідеi:

Сенімді пайдалану аспаптары

 Егер пневматикалық құралды ілгіш немесе қысқыш

аспапта пайдалану керек болса, ауа жетістіруді

қосудан алдын аспапты бекітіңіз. Осымен кездейсоқ

пайдаланудың алдын аласыз.

Ілгішпен 3 пневматикалық құралды ілгіш аспапта бекіту

– Жоғарғы алдынғы бұрандаларды 1 алты қырлы

дөңгелек кілтпен („Техникалық мәліметтер“ тарауын

қараңыз) сағат тіліне қарсы пневматикалық құрал

корпусынан бұрап шығарыңыз. Астына қоятын

тығырықтарды 2 алып, бұрандаларға 1салыңыз.

Ілгіштерді 3 бұрандалар және астына қоятын

тығырықтармен сағат тілімен пневматикалық құрал

корпусына бұрап бекітіңіз.

 Жүйелік түрде ілгіш күйін және ілгіш аспаптың

Ауа жетістіруге қосылу

 Ауа қысымы 6,3 бардан (91 пси) төмен болмауына

көз жеткізіңіз, өйткені пневматикалық құрал осы

жұмыс қысымына арналған.

Максималды қуатқа жету үшін шлангтың жарықтағы ені

мен қосылу ойығы көлемі „Техникалық мәліметтер“

кестесінде көрсетілгенлей болуы қажет. Толық қуатты

сақтау үшін шлангтардың максималды ұзындығы 4 м

Жеткізілген сығылған ауа бөгде дене мен ылғалдықтан бос

болуы қажет, өйткені пневматикалық құралды

зақымданудан, ластанудан немесе зеңден қорғау қажет.

Ескертпе: Сығылған ауа қызмет көрсету құрылғысын

пайдалану керек. Бұл құрылғы арқылы пневматикалық

құралдың мінсіз жұмыс істеуін қамтам

Қызмет көрсету құрылғысының пайдалану

нұсқаулықтарын орындаңыз.

Барлық арматура, біріктіру құбырлары мен шлангтар

қысым және талап етілген ауа көлеміне сай ретте

Жеткізу шлангтарының жаншылмауына, иілмеуіне немесе

жартылмауына көз жеткізіңіз!

Қажет болса ауа кіруінде манометрмен пнематикалық

құралды қосып қысымды өлшеңіз.

Ауа жетістіруінің пневматикалық құралға қосылуы

– Жабатын қақпақты 6 ауа кірісіндегі келте құбырдан

– Шлангтық келте құбырды 7 ауа кірісінің 5 біріктіретін

келте құбырына бұрап кіргізіңіз.

Пневматикалық құралдың ішкі клапан бөлшектерін

ау үшін, шлангтық келте құбырды 7 ауа

кірісінің 5 алдындағы біріктіретін келсе құбырына

бұрап кіргізу немесе шығару кезінде жазылма кілттімен

(кілт көлемі 22 мм) тіреңіз.

– Шланг қамыттарын 13 ауа құйылу шлангында 14

босатып ауа құйылу шлангын келте құбыр 7 үстінен

шланг қамытын тартып бекітіңіз .

Ескертпе: Ауа құйылу шлангын алдымен пневматикалық

құралға сосын қызмет көрсету құрылғысына қосыңыз.

Жұмыс құралын ауыстыру

 Алмалы-салмалы аспаптарды орнатуда олардың

аспап патронында сенімді тұруына көз жеткізіңіз.

Егер алмалы-салмалы аспаптар аспап патронымен

қатты біріктірілмесе, босап кетіп, басқару мүмкін

Алмалы-салмалы аспапты орнату

– Алмалы-салмалы аспапты 12 аспап патронының 10

квадратынан өткізіңіз. Тоқтатқыш шеңбер 11 алмалы-

салмалы аспап ойығына бұғатталуына көз жеткізіңіз.

Тек сәйкес салынатын жағы бар алмалы-салмалы

аспаптарды пайдаланыңыз („Техникалық мәліметтер“

 Адаптерді пайдаланбаңыз.

Алмалы-салмалы аспапты шығарыңыз

– Алмалы-салмалы аспапты 12 аспап патронынан 10

төменге шығарыңыз. Бекем

салмалы аспапты резеңке балғамен жай қағулар

арқылы аздап босатуға болады.

Пневматикалық құрылғы қосылған жағдайда ауа кірісінде

өлшенген 6,3 бар (91 пси) жұмыс қысымында істейді.

 Пневматикалық құралды қосар алдында

орнатылған бұрау бағытына назар аударыңыз. Егер

мысалы, бұранданы шығармақшы болғаныңызда бұрау

бағыты бұранданы бұрап кіргізуге реттелген болса, бұл

пневматикалық құралдың басқарылмауына алып келуі

Айналу бағыты мен бұрау моментін орнату

Айналу бағытының ауыстырып-қосқышы 4 айналу

бағытын және бұрау моментін реттеуге арналған.

 Айналу бағытының ауыстырып-қосқышын тек

құрылғы тоқтағаннан соң пайдаланыңыз.

– Оңға айналу: Бұрандалар мен сомындарды бұрап

кіргізу үшін айналу бағытының ауыстырып-қосқышын

сағат тілімен 1 (ең төмен бұрау моменті), 2 немесе

тірелгенше (ең жоғары бұрау моменті) бұраңыз.

– Солға айналу: Бұрандалар мен сомындарды босату

үшін айналу бағытының ауыстырып-қосқышын 4 сағат

тіліне қарсы бұраңыз.

0 607 450 615/... 616/... 618/... 619

– Оңға айналу: Бұрандалар мен сомындарды бұрап

кіргізу үшін айналу бағытының ауыстырып-қосқышын 4

сағат тіліне қарсы 1 (ең төмен бұрау моменті), 2 немесе

тірелгенше 3 (ең жоғары бұрау моменті) бұраңыз.

– Солға айналу: Бұрандалар мен сомындарды босату

үшін айналу бағытының ауыстырып-қосқышын 4 сағат

Энергияны үнемдеу үшін пневматикалық құралды

пайдаланарда ғана қосыңыз.

Ескертпе: Егер пневматикалық құрал ұзақ уақыт

пайдаланбағаннан соң қосылмаса ауа жетестіруді

тоқтатып аспап патронында 10 қозғалтқышты бірнеше рет

бұраңыз. Осымен тұтасу күштері жойылады.

–Пневматикалық құралды қосу үшін қосқыш/өшіргішті 9

–Пневматикалық құралдың өшіру үшін

қосқыш/өшіргішті жіберіңіз 9.

Ескертпе: Қажетті бұрау моменті параметрі мен бұрау

әдісінің ұзақтығы бұрандалы біріктіру түріне, тәжірібеге

байланысты. Сынақты біріктірмені электроникалық бұрау

моментін өлшеу аспабымен немесе динамометрлік

кілтпен тексеріңіз. Оптималды бұрау моменті мен бұрау

әдісінің ұзақтығы есептелгеннен соң, бір қалыпты бұрау

әдістерінде қосқыш/өшіргішті 9 әрдайым бір ұзақтықта

Пайдалану нұсқаулары

 Алмалы-салмалы аспапты сомын/бұрандаға тек

бұрауыш өшірілген күйде салыңыз. Айналатын

алмалы-салмалы аспаптар сомын/бұрандадан

 Ауа келуі тоқтаса немесе жұмысқа керекті қысымы

төменделсе пневматикалық құрал өшеді. Жұмысқа

керекті қысымды тексеріп оптималды қысым

жағдайында қайта жұмыс істеуды бастаңыз.

Тосыннан пайда болатын жүктеулер қатты айналымдар

санының төменделуіне немесе тоқтауына әсер етеді бірақ

қозғалтқышқа зиян жеткізбейді.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

 Қызмет көрсету және жөндеу жұмыстарын тек

маман оқыған қызметкерлер орындасын. Сол

арқылы пневматикалық құрал қауіпсіздігін сақтайсыз.

Әрбір қызмет көрсетуден соң айналымдар санын

айналымдар санын өлшейтін аспаппен тексеріп

пневматикалық құралды қатырақ дірілдеуін тексеріңіз.

Өкілетті Bosch сервистік орталығы бұл жұмыстарды

жылдам және сенімді ретте орындайды.

Тек Bosch түпнұсқалық қосалқы бөлшектерін

Жүйелік түрдегі тазалау (C суретін қараңыз)

–Пневматикалық құралдың ауа кірісіндегі торын жүйелік

түрде тазалаңыз. Бұл үшін шлангтық келте құбырды 7

шешіп торды шаңдан және ластан тазалаңыз. Сосын

шлангтық келте құбырды қайта орнатыңыз.

Сығылған ауа ішіндегі су мен лас

бөлшектері зеңдеу себебі болып қатпар,

клапан т.б. тозуына алып келуі мүмкін.

Алдын алу үшін ауа кірісіне 5 бірнеше

тамшы мотор майын тамызу керек.

Пневматикалық құралды қайта ауа жетістіруіне қосып

(„Ауа жетістіруге қосылу“, 156 бетін қараңыз) оны

5–10с істетіп, шығатып майын шүберекпен сүртіңіз. Егер

пневматикалық құрал ұзақ уақыт пайдаланылмаса бқл

әдісті әрдайым орындау керек.

Мерзімді қызмет көрсету

Қозғалтқыш қатпарларын мерзімді ретте маман

қызметкерлер тексеріп керек болса алмастыруы қажет.

Пневматикалық құралды майлау

Пневматикалық құралды тікелей малай үшін немесе

қызмет көрсету құрылғысында қосу үшін SAE 10 немесе

SAE 20 мотор майларын пайдалану керек.

Шам. 100000 бұраулардан соң қағу механизмін қайта

майлау керек. Ол үшін қағатын бұрауышты қол тұтқасы

төбеге көрсететін етіп бұраңыз. Тиекті бұранданы 15

сәйкес алты қырлы дө

ңгелек кілтпен („Техникалық

мәліметтер“ тарауын қараңыз) сағат тіліне қарсы бұрап

шығарыңыз. Ескі майды қоршаған ортаны сақтайтын

әдісте жойыңыз. Мотор майын тиекті бұранда тесігінен

„Forward“ оңға айналу үшін.

„Reverse“ солға айналу үшін.

F R OBJ_BUCH-275-005.book Page 157 Friday, September 2, 2016 3:02 PM158 | Қaзақша

1 609 92A 39M | (2.9.16) Bosch Power Tools

қағу механизміне толтырыңыз. Толтыратын мотор

майының көлемін мотор майы кесте жолынан алыңыз

(„Техникалық мәліметтер“ тарауын қараңыз). Аққан

майды жұмсақ шүберекпен сүртіп алыңыз. Тиекті

бұранданы 15 сағат тілімен қайта берік бекітіңіз.

CLEAN-нұсқаларына тиісті болмаған пневматикалық

CLEAN-қатарына тиісті болмаған барлық Bosch

пневматикалық құралдарында (майсыз сығылған ауамен

жұмыс істейтін пневматикалық қозғалтқыштың арнайы

түрі), ағып тұрған сығылған ауаға әрдайым майлы тұманды

қосу керек болады. Талап етілетін сығылған ауа майлары

сығылған ауа пневматикалық құралға қосылған қызмет

көрсету құрылғысында бар (қосымша мәлім

компрессор өндірушісінен алу мүмкін).

Сапалы қосалқы құралдардың толық ауқымы туралы

интернетте www.bosch-pt.com мекенжайында немесе

сатушыдан білуге болады.

Тұтынушыға қызмет көрсету және пайдалану

Барлық сұраулар мен қосалқы бөлшектерге тапсырыс

беру кезінде міндетті түрде пневматикалық құрал

зауыттық тақтайшасындағы 10-орынды өнім нөмірін

Қызмет көрсету шеберханасы өнімді жөндеу және күту,

сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап

береді. Қажетті сызбалар мен қосалқы бөлшектер туралы

ақпаратты мына мекенжайдан табасыз:

Кеңес беруші Bosch қызметкерлері өнімді пайдалану және

олардың қосалқы бөлшектері туралы сұрақтарыңызға

тиянақты жауап береді.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек „Роберт Бош“

фирмалық немесе авторизацияланған қызмет к

орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану

қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді

заңсыз жасау және тарату әкімшілік және қылмыстық

тәртіп бойынша Заңмен қудаланады.

Электр құралдарына қызмет көрсету орталығы

Коммунальная көшесінің бұрышы, 169/1

Факс: +7 (727) 233 07 87

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Пневматикалық құралды, оның жабдықтары мен

қаптамасын қоршаған ортаны қорғайтын кәдеге жарату

орнына тапсыру қажет.

 Майлау және тазалау құралдарын қоршаған ортаны

қорғайтын ретте кәдеге жарату қажет. Заңдық

нұсқаулықтарды орындаңыз.

 Қозғалтқыш катпарларын тиісту ретте кәдеге

жаратыңыз! Қозғалтқыш катпарларының құрамында

тефлон бар. 400 °C-тан артық қызытпаңыз, әйтпесе

денсаулыққа зиян келтіретін булар пайда болуы

Егер пневматикалық құралды пайдаланып болмаса оны

кәдеге жарату орталығына тапсырыңыз немесе дилерге,

мысалы, өкілетті Bosch сервистік қызметіне, жіберіңіз.

Техникалық өзгерістер енгізу құқығы сақталады.

OBJ_BUCH-275-005.book Page 158 Friday, September 2, 2016 3:02 PMRomână | 159 Bosch Power Tools 1 609 92A 39M | (2.9.16) Română
