ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSR 625 TE Professional BOSCH

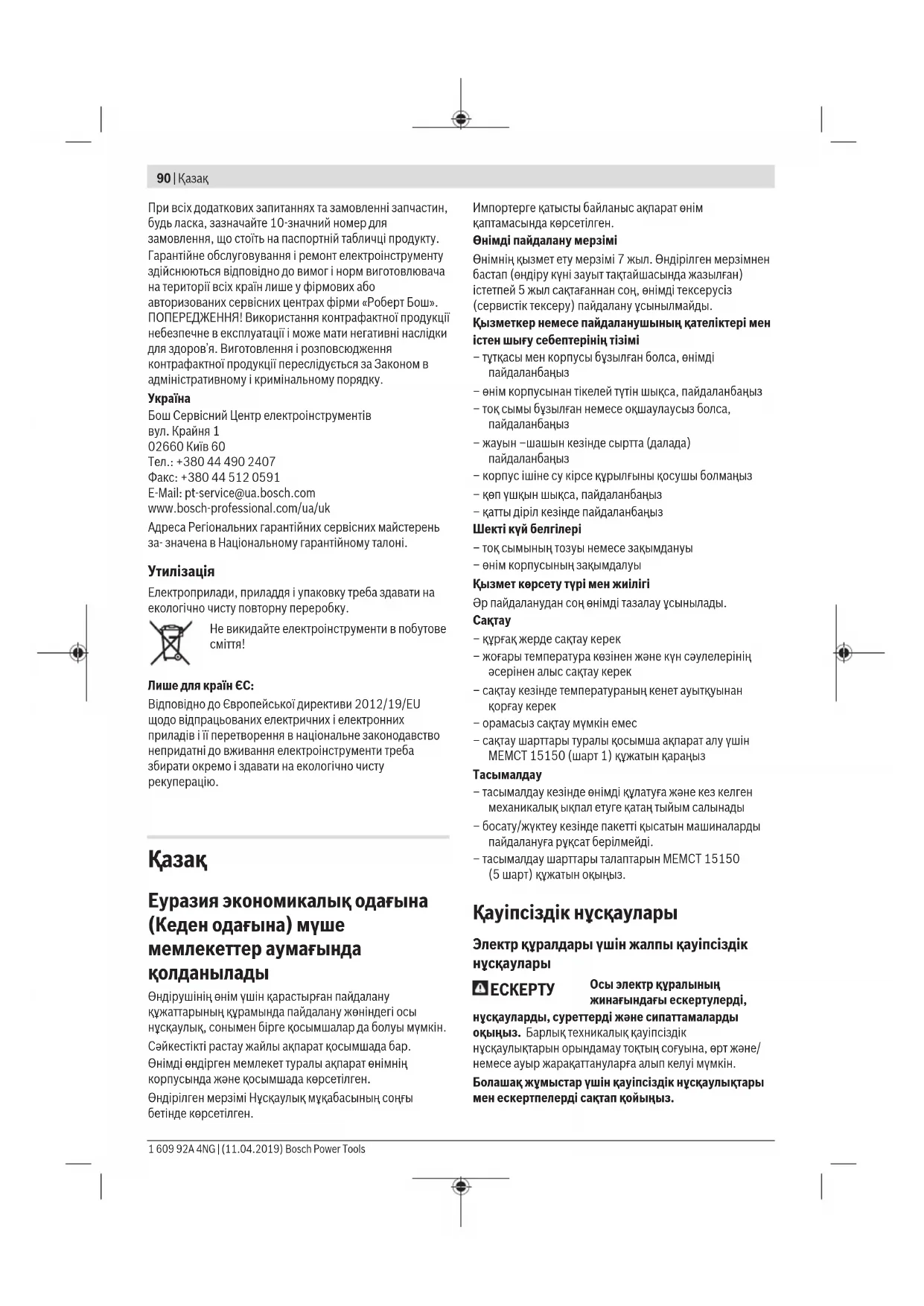

kk Пайдалану нұсқаулығының

Еуразия экономикалық одағына

(Кеден одағына) мүше

мемлекеттер аумағында

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сəйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында жəне қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы

бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім

қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен

істен шығу себептерінің тізімі

– тұтқасы мен корпусы бұзылған болса, өнімді

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

– тоқ сымы бұзылған немесе оқшаулаусыз болса,

– жауын –шашын кезінде сыртта (далада)

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

– қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150 (шарт1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

– тасымалдау шарттары талаптарын МЕМСТ 15150

(5шарт) құжатын оқыңыз.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік

Осы электр құралының

жинағындағы ескертулерді,

нұсқауларды, суреттерді және сипаттамаларды

оқыңыз. Барлық техникалық қауіпсіздік

нұсқаулықтарын орындамау тоқтың соғуына, өрт және/

немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз. 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsҚазақ | 91

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр

құрал атауының желіден қуат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

u Жұмыс орнын таза және жарық ұстаңыз. Ластанған

және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін.

u Электр құрылғысын жарылатын атмосферада

пайдаланбаңыз, мысалы, жанатын сұйықтық, газ

немесе шаң бар болғанда. Электр құрал ұшқындарды

жасайды, ал олар шаң немесе буларды жандыруы

u Балалар мен бақылаушыларды электр құралынан

алыс ұстаңыз. Алданулар бақылау жоғалуына алып

u Электр айырлары розеткаға сай боулы тиіс.

Айырды ешқашан ешқандай тәрізде өзгертпеңіз.

Жерге косылған электр құралдарымен адаптер

айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр тұйықталуының қауіпін

u Құбырлар, радиаторлар, плиталар мен суытқыштар

сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды

қоршауда пайдаланбаңыз. Электр құралына кірген

су тоқ соғу қауіпін жоғарылатады.

u Кабельді тиісті болмаған ретте пайдаланбаңыз.

Кабельді электр құралын тасу, көтеру немесе

тоқтан шығару үшін пайдаланбаңыз. Кабельді

ыстықтық, май, өткір қырлар және жылжымалы

бөлшектерден алыс ұстамаңыз. Зақымдалған

немесе бытысып кеткен кабель тоқ соғу қауіпін

u Электр құралын сыртта пайдаланғанда сыртқы

жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану тоқ соғу

u Егер электр құралын ылғалды жерде пайдалану

керек болса, онда қорғайтын өшіру құрылғысы

(RCD) арқылы қорғалған тоқ желісін

пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін

u Электр құралды пайдалануда абай болыңыз,

жұмысыңызды бақылаңыз және парасатты

пайдаланыңыз. Электр құралды шаршаған кезде

немесе есірткі, алкоголь немесе дәрі әсер еткен

кезде пайдаланбаңыз. Электр құралын пайдалану

кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз.

Әрдайым көз қорғанысын тағыңыз. Шаң маскасы,

сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе

есту қорғаныштары сияқты қорғағыш жабдықтары

тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне

және/немесе батареялар жинағына қосудан

алдын, құралды көтеру немесе тасудан алдын

өшіргіш өшік күйде болуына көз жеткізіңіз. Электр

құралын саусақты өшіргішке қойып тасу немесе

қосқышы қосулы электр құралын тоққа қосу сәтсіз

оқиғаға алып келуі мүмкін.

u Электр құралын қосудан алдын келген реттеу

сынасын немесе кілтті алып қойыңыз. Электр

құралының айналатын бөлігінде қалған кілт немесе

сына жеке жарақаттануға алып келуі мүмкін.

u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең

салмақытылқты сақтаңыз. Бұл күтілмеген

жағдайларда электр құралдың бақылануын сақтайды.

u Тиісті киім киіңіз. Бос киім мен әшекейлерді

киймеңіз. Шашыңыз бен киімдерді жылжымалы

бөлшектерден алыс ұстаңыз. Бос киімдер,

әшекейлер немесе ұзын шаш жылжымалы бөлшектер

арқылы тартылуы мүмкін.

u Егер шаң шығарып жинау жабдықтарына қосу

құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз

жеткізіңіз. Шаң жинауды пайдалану шаңға

байланысты зияндарды кемейтеді.

u Аспаптарды жиі пайдаланып жақсы білгеннен соң

масайрап кетпей қауіпсіздік принциптерін елемей

отырмаңыз. Абайсыз әрекет секунд ішінде ауыр

жарақаттануға алып келуі мүмкін.

u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығарыңыз немесе алып – салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр құралдарын пайдалану және күту

u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз. Жарамды

электр құралымен керекті жұмыс аймағында дұрыс әрі

сенімді жұмыс істейсіз.

u Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру

немесе электр құралдарын қоймаға қою алдында,

ашаны қуат көзінен ажыратыңыз және/немесе

аккумуляторы алмалы-салмалы болса, оны электр

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)92 | Қазақ

құралынан алып тастаңыз. Бұл сақтық әрекеті электр

құралдың байқаусыз қосылуына жол бермейді. u Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол бермеңіз.

Тәжірібесіз адамдар қолында электр құралдары қауіпті

болады. u Электр құралдарын мен керек-жарақтарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз

істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр

құралының зақымдалмағанына көз жеткізіңіз.

Зақымдалған бөлшектері бар құралды

пайдаланудан алдын жөндеңіз. Электр

құралдарының дұрыс күтілмеуі жазатайым оқиғаларға

себеп болып жатады. u Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір

кескіш аспаптар аз кептеліп, кесілетін бетке оңай

бағытталады. u Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

қауіпті. u Қолтұтқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтұтқалар

мен қармау беттері күтілмеген жағдайларда сенімді

қолдану мен бақылауға жол бермейді.

Қызмет көрсету u Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл

электр құралының қауіпсіздігін сақталуын қамтамасыз

Бұрауыштарға арналған қауіпсіздік

нұсқаулықтары u Бекіткіш жасырын сымдар немесе өз сымына тиюі мүмкін әрекеттерді жасаған кезде электр құрылғы

оқшауланған ұстау жайынан ұстаңыз. Егер бекіткіш

істеп тұрған сымға тисе электр құралының метал

бөлшектерін істетіп пайдаланушыны тоқ соғуы мүмкін. u Қажетті іздеу құралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты

жергілікті ұйым өкілдерін шақырыңыз. Электр

сымдарына тию өрт немесе тоқ соғуына алып келуі

мүмкін. Газ құбырын зақымдау жарылысқа алып келуі

мүмкін. Су құбырын зақымдау материалдық зиянға

немесе тоқ соғуына алып келуі мүмкін. u Электр құралын берік ұстаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қысқаша жоғары

мезеттер пайда болуы мүмкін. u Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен

салыстырғанда, берік ұсталады. u Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр

құрал бақылауының жоғалтуына алып келуі мүмкін.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып

Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану

Электр құралы бұрандаларды бұрап кіргізуге немесе

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар

беттегі электр құралының сипаттамасына сай.

Бұранда тереңдігінің шектегішіне арналған реттеу

Бұрап кіргізу тереңдігі тірегі

Ажыратқыштың реттеу түймесі

Айналу бағытын ауыстырып-қосқыш

Тұтқа (беті оқшауланған)

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды

біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Бұрауыш GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE

Номиналды тұтынылатын қуат Вт 701 701 701

макс. шығыс қуаты Вт 327 327 327

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsҚазақ | 93

Бұрауыш GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE

Бос жүріс күйіндегі айналу жиілігі мин

0–2 500 0–3 000 0–4 500

Номиналды айналу жиілігі мин

0–1 700 0–1 700 0–3 000

Аспап патроны ¼" алты қырлы дөңбек ¼" алты қырлы дөңбек ¼" алты қырлы дөңбек

Бұрандалардың макс. диаметрі мм 6 6 6

Бұрауыш GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE

Номиналды тұтынылатын қуат Вт 701 701 701

макс. шығыс қуаты Вт 327 327 327

Бос жүріс күйіндегі айналу жиілігі мин

0–5 000 0–6 000 0–6 500

Номиналды айналу жиілігі мин

0–3 000 0–4 500 0–4 500

Аспап патроны ¼" алты қырлы дөңбек ¼" алты қырлы дөңбек ¼" алты қырлы дөңбек

Бұрандалардың макс. диаметрі мм 6 6 6

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Шуыл және діріл туралы ақпарат

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE EN 62841-2-2 бойынша·есептелген·шуыл·эмиссиясының·көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

Дыбыстық қысым деңгейі

Дыбыстық қуат деңгейі

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі, EN 62841-2-2 бойынша есептелген:

Осы нұсқауларда келтірілген діріл деңгейі және шуыл

эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша

өлшенген және оларды электр құралдарын бір-бірімен

салыстыру үшін пайдалануға болады. Олармен алдыңғы

тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр

құралының негізгі жұмыстары үшін берілген. Егер электр

құрал басқа жұмыстар үшін басқа алмалы-салмалы

аспаптар менен немесе жетімсіз күтумен пайдаланылса

дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бұл

бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды

қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу

үшін құрал өшірілген және қосылған болып

пайдаланылмаған уақыттарды да ескеру қажет. Бұл

дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)94 | Қазақ

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

Құралды алмастыру (A суретін қараңыз)

Тереңдік шектегішін (4) алға тартыңыз. Бұрауыш битті (1)

тартып шығарыңыз. Қажет болса, әмбебап бит ұстағышын

(10) да тартып шығаруға және алмастыруға болады.

Құралды алмастырған соң тереңдік шектегішін қайта

u Желі қуатына назар аударыңыз! Тоқ көзінің қуаты

электр құралдың зауыттық тақтайшасындағы

мәліметтеріне сай болуы қажет. 230В белгісімен

белгіленген электр құралдармен 220В жұмыс

Айналу бағытын орнату

Айналу бағытының ауыстырып-қосқышы (8) көмегімен

айналу бағытын өлшеуге болады. Бірақ қосқышты/

өшіргішті (7) басқанда бұл мүмкін емес.

– Оң жаққа айналу бағыты: бұрандаларды бұрап

кіргізу үшін айналу бағытын ауыстырып-қосқышты (8)

солға тірелгенше басыңыз.

– Сол жаққа айналу бағыты: бұрандаларды босату

немесе бұрап алу үшін айналу бағытын ауыстырып-

қосқышты (8) оңға тірелгенше басыңыз.

Электр құралды қосу үшін қосқышты/өшіргішті (7) басып

Басылған ажыратқышты (7) бекіту үшін бекіту түймесін

Электр құралын өшіру үшін, ажыратқышты (7) жіберіңіз

немесе бекіту түймесімен (6) құлыптанған болса,

ажыратқышты (7) қысқа уақыт басып жіберіңіз.

Айналу моментін орнату

Қосқышты/өшіргішті (7) басу күшін өзгерте отырып,

қосылған құралдың айналымдар санын біртіндеп реттеуге

Қосқышты/өшіргішті (7) жай басқанда, электр құрал

төменірек айналымдар санымен жұмыс істейді. Басу күші

күшейгенде айналу саны артады.

Бұрап кіргізу тереңдігін реттеу (B суретін қараңыз)

Реттеу төлкесімен (3) бұрауыш бастиектің дайындамаға

бұрап кіргізу тереңдігін әр айналымда бекітілетін 8

сатыда алдын ала реттеуге болады. Әрбір саты бұрап

кіргізу тереңдігін 0,25мм-ге өзгертеді.

Реттеу төлкесін (3) сағат тілінің бағытымен айналдыру

бұрап кіргізу тереңдігін арттырады, ал сағат тілінің

бағытына қарсы айналдыру бұрап кіргізу тереңдігін

Қажетті тереңдікке сынақ бұраумен жетуге болады.

Пайдалану нұсқаулары

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

u Электр құралын сомын/бұрандаға тек өшірілген

күйде салыңыз. Айналып жатқан жұмыс құралдары

сырғып кетуі мүмкін.

Бұранданы бұрауыш битке (1) енгізіңіз. Бұранда әмбебап

бит ұстағышының (10) магнит күшімен ұсталады.

Бұранда ұштығын қатты бекітілетін заттекке бұрап кіргізу

кезінде тереңдік шектегіші (4) дайындамада берік

Электр құралын қосыңыз. Бұранданы дайындамаға бұрап

кіргізуде қажетті тереңдікке жеткенше кіргізіледі. Беріліс

ажыратылып аспап патроны айналмайды. Бұрап кіргізу

тереңдігін тексеріп, қажет болса реттеңіз.

Бұрандаларды босату үшін айналу бағытын ауыстырып-

қосқышты (8) солға айналу күйіне орнатып, бұрап кіргізу

тереңдігінің шектегішін (4) реттеу төлкесін бұрамай алға

Бұрап кіргізу тереңдігі дұрыс болса, орнатылған бұрап

кіргізу тереңдігінің шектегішімен (4) де жұмыс істеуге

Қайыс ұстағышымен (5) мысалы, электр құралын

қайысқа асуға болады. Сонда, екі қолыңыз бос болып,

электр құралы жұмыс істеуге дайын болады.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

u Жақсы әрі сенімді жұмыс істеу үшін электр құралы

мен желдеткіш тесікті таза ұстаңыз.

Егер байланыс сымын алмастыру қажет болса,

қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс

тек Bosch компаниясы немесе Bosch электр құралдары

бойынша өкілетті қызмет көрсету орталықтарында

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету шеберханасы өнімді жөндеу және күту,

сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап

береді. Жарылу сызбалары мен қосалқы бөлшектер

туралы мәліметтерді төмендегі мекенжайда табасыз:

Bosch бағдарламасы кеңес тобы біздің өнімдер және

олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру

кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы

10-санды өнім нөмірін жазыңыз.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsRomână | 95

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек “Роберт Бош”

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен

әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға

зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша

Тұтынушыларға кеңес беру және шағымдарды қабылдау

“Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй

“Гермес” БО, 7 қабат

Факс: +7 (727) 233 07 87

E-Mail: ptka@bosch.com

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-жайы туралы толық және өзекті

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Электр құралдар, жабдықтар және бумаларын айналаны

қорғайтын кәдеге жаратуға апару қажет.

Электр құралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа

2012/19/EU ережесі және ұлттық заңдарға сайкес

пайдалануға жарамсыз электр құралдары бөлек

жиналып, кәдеге жаратылуы қажет.

ЕО сәйкестік мағлұмдамасы

Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Техникалық құжаттар: *
