ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDR 10 8LI BOSCH

kk Пайдалану нұсқаулығының

стор. 107. Можливі зміни. Қaзақша

Қауіпсіздік нұсқаулары

Электр құралдарының жалпы қауіпсіздік

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз.

Техникалық қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе

ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған „Электр

құрал“ атауының желіден қуат алатын э

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

 Жұмыс орнын таза және жақсы жарықталған

жағдайда ұстаңыз. Тәртіп немесе жарық болмаған

жұмыс аймақтары жазатайым оқиғаларға алып келуі

 Жанатын сұйықтықтар, газдар немесе шаң жиылған

қоршауда электр құралды

пайдаланбаңыз. Электр құралдары ұшқын шығарып,

шаң немесе буларды жандыруы мүмкін.

ЕСКЕРТУ OBJ_BUCH-1066-004.book Page 107 Tuesday, June 18, 2013 10:16 AM108 | Қaзақша

1 609 92A 0BV | (18.6.13) Bosch Power Tools

 Электр құралдарын пайдалану кезінде балалар

және басқа адамдарды ұзақ жерге шеттетіңіз.

Ауытқу кезінде құрал бақылауын жоғалтуыңыз мүмкін.

 Электр құрал штепселінің айыры розеткаға сыюы

қажет. Айырды ешқандай өзгерту мүмкін емес.

Жерге қосулы электр құралдарменен ешқандай

адаптерлік айырды пайдаланбаңыз. Өзгертілмеген

айыр және жарамды розеткаларды пайдалану электр

тоқ соғу қауіпін төмендетеді.

 Құбыр, жылытатын жабдық, плита және суытқыш

сияқты жерге қосулы құралдар сыртына тиме

Егер денеңіз жерге қосулы болса, электр тоғының соғу

 Электр құралдарын ылғалдан, сыздан сақтаңыз.

Электр құралының ішіне су кірсе, ол электр тоғының

соғу қаупін арттырады.

 Элекр құралды алып жүру, асып қою немесе

айырын розеткадан шығару үшін кабельді

пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір

шеттерден немесе құралдың жылжыма

бөлектерінен алыс жерде ұстаңыз. Зақымдалған

немесе шиеленіскен кабель электр тоғының со

 Электр құралымен ашық жерде жұмыс істесеңіз,

тек сыртта пайдалануға арналған ұзартқышты

пайдаланыңыз. Сыртта пайдалануға арналған

ұзартқышты пайдалану электр тоғының соғу қаупін

 Электр құралын ылғалды қоршауда пайдалану

қажет болса, автоматты сақтандырғыш

ажыратқышын пайдаланыңыз. Автоматты

сақтандырғыш ажыратқышты пайдалану тоқ соғу қаупін

Адамдар қауіпсіздігі

 Сақ болып, не істеп жатқаны

бөліп, электр құралын ретімен пайдаланыңыз.

Шаршаған жағдайда немесе еліткіш, алкоголь

немесе дәрі әсері астында электр құралды

пайдаланбаңыз. Электр құралды пайдалануда

секундтық абайсыздық қатты жарақаттануларға алып

 Жеке сақтайтын киімді және әрдайым қорғаныш

көзілдірікті киіңіз. Электр құрал түріне немесе

пайдалануына байланысты шаңтұтқыш, сырғудан

н бәтеңке, сақтайтын шлем немесе құлақ

сақтағышы сияқты жеке қорғаныс жабдықтарын кию

жарақаттану қаупін төмендетеді.

 Байқаусыз пайдаланудан аулақ болыңыз. Электр

құралын тоққа және/немесе аккумуляторға қосуда,

оны көтергенде немесе алып жүргенде, өшірулі

болуына көз жеткізіңіз. Электр құралын көтеріп

тұрғанда, бармақты ажыратқышта ұстау немесе

йде тоққа қосу, жазатайым

оқиғалға алып келуі мүмкін.

 Электр құралын қосудан алдын реттейтін

аспаптарды және гайка кілттерін алыстатыңыз.

Айналатын бөлшекте тұрған аспап немесе кілт

жарақаттануларға алып келуі мүмкін.

 Қалыпсыз дене күйінде тұрмаңыз. Тірек күйде

тұрып, әрқашан өзіңізді сенімді ұстаңыз. Осылай сіз

күтпеген жағдайда электр құралды жақсырақ

 Жұмысқа жарамды киім киің

із. Кең немесе сәнді

киім кимеңіз. Шашыңызды, киім және қолғапты

қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім,

әшекей немесе ұзын шаш қозғалмалы бөлшектерге

 Шаңсорғыш және шаңтұтқыш жабдықтарды

құрғанда, олардың қосылғандығына және дұрыс

пайдалынуына көз жеткізіңіз. Шаңсорғышты

пайдалану шаң себебінен болат

ын қауіптерді азайтады.

Электр құралдарын пайдалану және күту

 Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз. Жарамды

электр құралымен керекті жұмыс аймағында дұрыс әрі

сенімді жұмыс істейсіз.

 Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

қтарды реттеу, бөлшектерін алмастыру

немесе құралды алып қоюдан алдын айырды

розеткадан шығарыңыз және/немесе

аккумуляторды алып тастаңыз. Бұл сақтық әрекеті

электр құралдың байқаусыз қосылуына жол бермейді.

 Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол бермеңіз.

Тәжірібесіз адамдар қолында электр құралдары қауіпті

 Электр құралдарын ұқыпты күтіңіз. Қозғ

бөлшектердің кедергісіз істеуіне және кептеліп

қалмауына, бөлшектердің ақаусыз немесе

зақымдалмаған болуына, электр құралының

зақымдалмағанына көз жеткізіңіз. Зақымдалған

бөлшектері бар құралды пайдаланудан алдын

жөндеңіз. Электр құралдарының дұрыс күтілмеуі

жазатайым оқиғаларға себеп болып жатады.

 Кескіш аспаптарды өткір және таза күйде сақтаңыз.

Дұрыс күтілген және кескіш ж

иектері өткір кескіш

аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.

 Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

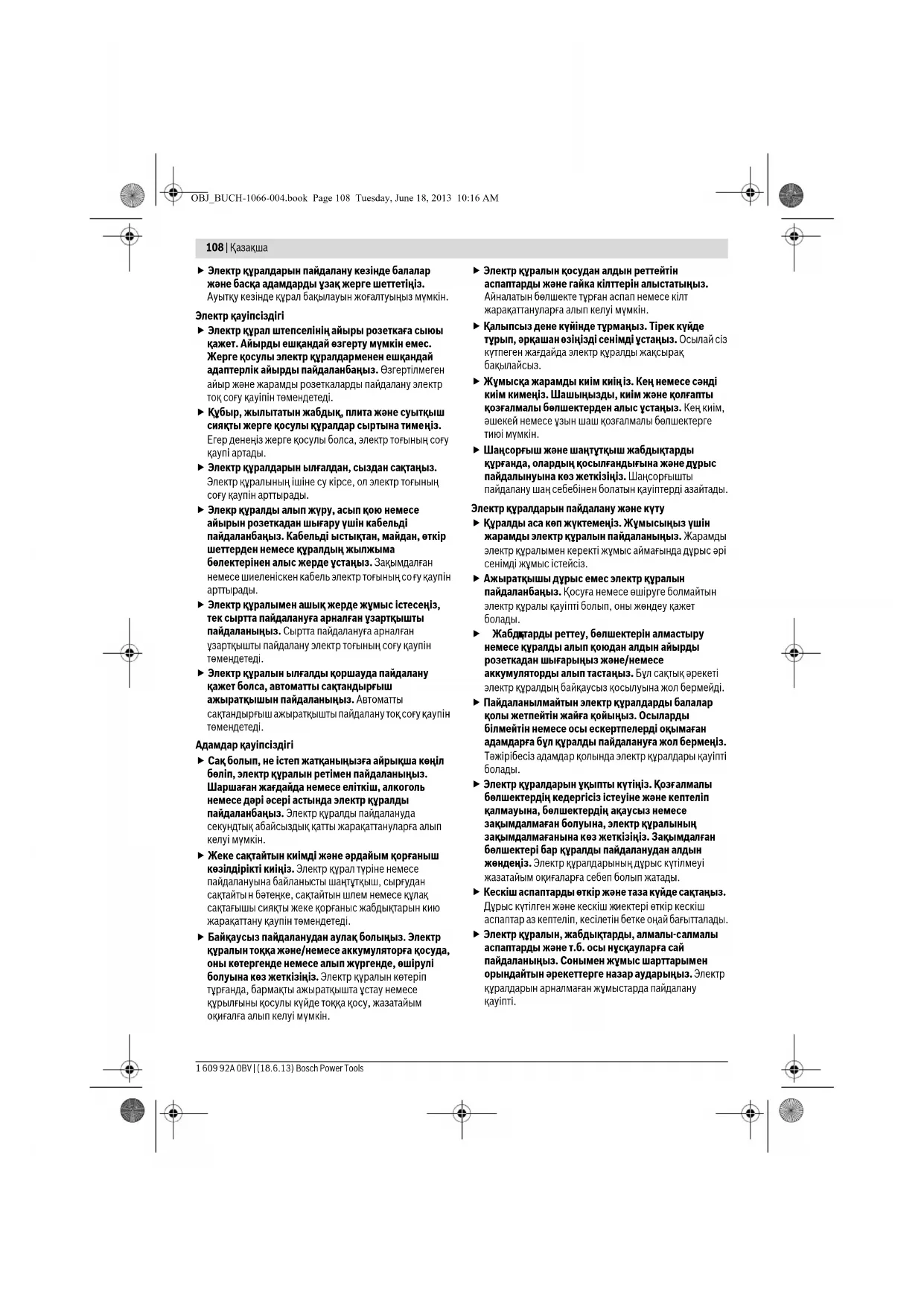

OBJ_BUCH-1066-004.book Page 108 Tuesday, June 18, 2013 10:16 AMҚaзақша | 109 Bosch Power Tools 1 609 92A 0BV | (18.6.13) Аккумуляторды пайдалану және күту

 Аккумуляторлық батареяны тек өндіруші

көрсеткен зарядтау құрылғысымен зарядтаңыз.

Зарядтау құрылғысы белгілі бір аккумуляторлар түріне

арналған, оны басқа аккумуляторларды зарядтау үшін

пайдалану өрт қаупін тудырады.

 Электр құралдарына арналған аккумуляторларды

ғана пайдаланыңыз. Басқа аккумуляторларды

пайдалану жарақаттарға немесе өртке әкелуі мүмкін.

 Пайдаланылмайтын аккумуляторды түйіспелерді

тұйықтауы мүмкін қыстырғыштардан, тиындардан,

кілттерден, шегелерден, винттерден және басқа

темір заттардан сақтаңыз. Аккумулятор

түйіспелерінің арасындағы қысқа тұйықталу күйіктерге

немесе өртке әкелуі мүмкін.

 Дұрыс пайдаланбағандықтан, аккумулятордан

сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ

тигенде, сол жерді сумен шайыңыз. Сұйықтық

көзге тисе, медициналық көмек алыңыз.

Аккумулятордағы сұйықтық теріні тітіркендіруі немесе

 Электр құралыңызды тек білікті маманға және

арнаулы бөлшектермен жөндетіңіз. Сол арқылы

электр құралының қауіпсіздігін сақтайсыз.

Бұрауыштарға арналған қауіпсіздік

 Бұранданың жасырын тоқ сымына тиюі ықтимал

жұмыстарды орындауда құралды

оқшауландырылған тұтқасынан ұстаңыз. Бұранда

тоқ өтетін сымға тиген жағдайда металды құрал

бөлшектеріне тоқ беріліп, соғуына алып келуі мүмкін.

 Дайындаманы бекітіңіз. Қысу құралына немесе

қысқышқа орнатылған дайындама қолыңызбен

салыстырғанда, берік ұсталады.

 Электр құралын жерге

тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр

құрал бақылауының жоғалтуына алып келуі мүмкін.

 Аккумуляторды ашпаңыз. Қысқа тұйықталу қаупі

Мысалы, аккумуляторды жылудан, сондай-

ақ, үздіксіз күн жарығынан, оттан, судан

және ылғалдан қорғаңыз. Жарылу қаупі бар.

 Аккумулятордан зақымданған немесе дұрыс

пайдаланбаған жағдайда бу шығуы мүмкін. Бұл

дайда ішке таза ауа кіргізіңіз және шағымдар

болса, медициналық көмек алыңыз. Булар тыныс

алу жолдарын тітіркендіруі мүмкін.

 Аккумуляторды тек Bosch электр құралымен

пайдаланыңыз. Сол арқылы аккумуляторды қауіпті

артық жүктеуден сақтайсыз.

 Тек электр құралдың зауыттық тақтайшасында

көрсетілген кернеуі бар түпнұсқа Bosch

аккумуляторларын пайдаланыңыз. Басқа

аккумуляторларды, мысалы, көшірмелерді, қалпына

келтірілген аккумуляторларды немесе басқа маркалы

аккумуляторларды пайдаланғанда, батарея жарылған

кезде жарақаттар алу және мүлікті зақымдау қаупі бар.

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз.

Техникалық қауіпсіздік нұсқаулықтарын

және ескертпелерді сақтамау тоқтың

соғуына, өрт және/немесе ауыр

жарақаттануларға алып келуі мүмкін.

Электр құралының суреті бар бетті ашып пайдалану

нұсқаулығын оқу кезінде оны ашық ұстаңыз.

Тағайындалу бойынша қолдану

Электр құралы берілген өлшем аймағында бұрандаларды

бұрап кіргізу немесе шығаруға және сомындарды бұрап

бекіту немесе босатуға арналған.

Осы элекр құралының жарығы электр құралының тікелей

жұмыс жайын жарықтандыруға арналған болып үйде

бөлмені жарықтандыруға арналмаған.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар

беттегі электр құралының сипаттамасына сай.

1 Шарлық ысырмалы қондырмалы бита*

4 „PowerLight“ шырағы

5 Тасымалдау ілмегі қысқышы

6 Аккумуляторды босату түймесі*

8 Айналу бағытының ауыстырып-қосқышы

ың зарядталу күйі индикаторы

11 Тұтқа (беті оқшауландырылған)

12 Қондырма биталардың әмбебап ұстағышы*

*Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің

жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Аккумуляторлық қағатын

Өнім нөмірі 3 601 JA6 9..

Техникалық мәліметтер жинақтағы аккумулятормен жұмыс істеуге есептелген. OBJ_BUCH-1066-004.book Page 109 Tuesday, June 18, 2013 10:16 AM110 | Қaзақша

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Шуыл және дірілдеу туралы ақпарат

Шу деңгейі EN 60745 стандартына сай анықталған.

A-мен белгіленген электр құралын шуыл деңгейі әдетте

төмендегіге тең: дыбыс күші 87 дБ(A); дыбыс қуаты

98 дБ(A). Өлшеу дәлсіздігі K=3 дБ.

Құлақты қорғау құралдарын киіңіз!

Жиынтық діріл мәні a

(үш бағыттың векторлық

қосындысы) және K дәлсіздігі EN 60745 стандартына сай

Төмендегі максималды рұқсат етілген бұранда мен

Осы ескертпелерде берілген дірілдеу пәрмені EN 60745

ережесінде мөлшерленген өлшеу әдісі бойынша

есептелген болып электр құралдарды бір-бірімен

салыстыру үшін пайдаланылуы мүмкін. Ол және дірілдеу

қуатын шамалап өлшеу үшін жарамды.

Берілген діріл көлемі электр құралының негізгі

жұмыстары үшін берілген. Егер электр құрал басқа

жұмыстар үшін басқа алмалы-салмал

немесе жетімсіз күтумен пайдаланылса дірілдеу

көлемдері өзгереді. Бұл дірілдеу қуатын бүкіл жұмыс

уақытында қатты жоғарылатады.

Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және

қосылған болып пайдаланылмаған уақыттарды да ескеру

қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты

Пайдаланушыны дірілдеу әсерінен сақтау ү

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Сәйкестік мәлімдемесі

Жеке жауапкершілікпен біз „Техникалық мәліметтер“-де

сипатталған өнімнің төмендегі ереже немесе нормативті

құжаттарға сәйкес екенін білдіреміз: EN 60745,

2009/125/EC (1194/2012 бұйрық), 2011/65/EU,

2004/108/EC, 2006/42/EC ережелеріндегі

анықтамалары бойынша.

Техникалық құжаттар (2006/42/EC) төмендегідеi:

Robert Bosch GmbH, PT/ETM9,

Аккумуляторды зарядтау (А суретін қараңыз)

 Тек керек-жабдықтар бетінде көрсетілген зарядтау

құралдарын пайдаланыңыз. Тек қана осы зарядтау

құралдары сіздің электр құралыңыздың ішінде литий-

иондық аккумулятормен сәйкес.

Ескертпе: аккумулятор ішінара зарядталған күйде

жеткізіледі. Аккумулятордың толық қуатын қамтамасыз

ету үшін пайдалану алдында аккумуляторды зарядтау

құрылғысында толығымен зарядтаңыз.

Литий-иондық аккумуляторды пайдалану мерзімін

қысқартусыз кез келген уақытта зарядтауға болады. Зарядтау

процесін үзу аккумулятордың зақымдалуы

Литий-иондық аккумулятор „Electronic Cell Protection

(ECP)“ арқылы терең заряд жоғалтудан қорғалған.

Аккумулятор заряды жоқ болса электр құралы қорғаныс

схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа

 Электр құралы автоматты ретте өшкеннен соң

қосқыш/өшіргішті басқа баспаңыз. Әйтпесе

аккумулятор зақымдануы мүмкін.

Аккумуляторды шығару үшін 7 аккумуляторды

түймесін 6 басыңыз және аккумуляторды электр құралдан

шығарыңыз. Бұл кезде күшті қолданбаңыз.

Аккумулятор теріс температуралық коэффициенті бар

температураны басқару функциясымен жабдықталған, ол

тек 0 °C–45 °C температуралық режим шектерінде

зарядтауға мүмкіндік береді. Осылайша ұзақ пайдалану

мерзіміне қол жетеді.

Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз.

Жұмыс құралын ауыстыру (В суретін

 Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Кездейсоқ қосылғанда жарақат алу қаупі бар.

Алмалы-салмалы аспапты орнату

Бекіту төлкесін 3 алға тартып алмалы-салмалы аспапты

тірелгенше аспап патронына 2 жылжытып бекіту төлкесін

3 жіберіп алмалы-салмалы аспапты бекітіңіз.

Бұрау үшін тек 1 (DIN 3126-E6.3) шарлық ысырмасы бар

рма биталарды пайдаланыңыз. Басқа қондырма

биталарды 13 шарлық ысырмасы бар әмбебап бита

ұстағышы 12 арқылы орнатыңыз.

ISO 5393 бойынша қатты

материалдардағы ең көп

шуруптардың ең үлкен

Салмағы (нетто) кг 0,96

EPTA-Procedure 01/2003

құжатына сай салмағы

Аккумуляторлық қағатын

Техникалық мәліметтер жинақтағы аккумулятормен жұмыс істеуге

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Алмалы-салмалы аспапты шығарыңыз

Бекіту төлкесін 3 алдынға жылжытып алмалы-салмалы

Функционалды жұмыс істеу әдісі

Аспап патроны 2 алмалы-салмалы аспабпен электр

қозғалтқыштан беріліс пен қағу механизмы арқылы

Жұмыс әдісі екі басқышқа бөлектенеді:

Бұрау мен тарту (қағу механизмі жұмыста).

Қағу механизмі бұранда қатып қозғалтқыш жүктелгенде

іске қосылады. Қағу механизмі де осылай қозғалтқыш

күшін бір қалыпты бұрап қағ

уларға айналдырады. Бұранда

немесе сомындарды босатуда бұл әдіс керісінше

Аккумуляторды орнату

 Тек электр құралыңыздың зауыттық

тақтайшасында белгіленген қуатты түпнұсқалық

Bosch литий-иондық аккумуляторын

пайдаланыңыз. Басқа аккумуляторларды пайдалану

жарақаттану және өрт қаупін тудыруы мүмкін.

Ескертпе: Электр құралыңызға арналмаған

аккумуляторды пайдалану қате жұмыс істеуіне немесе

электр құралының зақымдануына алып келуі мүмкін.

Айналу бағытының ауыстырып-қосқышын 8

бекітілгенін және ұяшыққа берік тиіп тұрғанын сезгенше

салыңыз. Зарядталған аккумуляторды 7 разъемға

бекітілгенін және разъемға тығыз тиіп тұрғанын сезгенше

Айналу бағытын орнату (C суретін қараңыз)

Айналу бағытының ауыстырып-қосқышының 8 көмегімен

айналу бағытын өлшеуге болады. Бірақ

өшіргішті 9 басқанда бұл мүмкін емес.

Оң жаққа айналу бағыты: бұрандаларды бұрап кіргізу

және сомындарды тарту үшін айналу бағытының

ауыстырып-қосқышын 8 солға тірелгенше басыңыз.

Сол жаққа айналу бағыты: Бұрандалар мен сомындарды

босату немесе бұрап алу үшін айналу бағытының

ауыстырып-қосқышын 8 оңға тірелгенше б

Электр құралды қосу үшін қосқышты/өшіргішті 9 басып

Шырақ 4 косқыш/өшіргішті 9 жай немесе толық

басылқанда жанып жетерлік болмаған жарықтық

жағдайында жұмыс аймағын жарықтандырады.

Электр құралды өшіру үшін қосқы

Энергия қуатын үнемдеу үшін электр құралын тек

пайдаланарда қосыңыз.

Айналу моментін орнату

Қосқышты/өшіргішті 9 басу күшін өзгерте отырып, қосылған

құралдың айналымдар санын біртіндеп реттеуге болады.

Қосқышты/өшіргішті 9 жай басқанда, электр құрал

төменірек айналымдар санымен жұмыс істейді. Басу күші

Аккумулятор зарядталу күйі индикаторы

Аккумуляторды зарядтау күйінің индикаторы 10 бірнеше

секунд жартылай немесе толық басылған қосқыш/өшіргіш

9 күйінде аккумулятордың зарядталғанын көрсетеді және

3 жасыл жарық диодын қамтиды.

Температураға байланысты артық жүктеу қорғанысы

Тағайындалу бойынша қолдануда электр құралы артық

жүктелу немесе рұқсат етілген

0–70 °C аккумулятор температурасы аралығы өтілсе

айналымдар саны қысқарады. Электр құралы

аккумулятор рұқсат етілген температураға жеткеннен соң

толық айналымдар санымен жұмыс істейді.

Терең заряд жоғалту қорғанысы

Литий-иондық аккумулятор „Electronic Cell Protection

(ECP)“ арқылы терең заряд жоғалтудан қорғалған.

Аккумулятор заряды жоқ болса электр құралы қорғаныс

ы өшіріледі: алмалы-салмалы аспап басқа

Пайдалану нұсқаулары

 Электр құралын сомын/бұрандаға тек өшірілген

күйде салыңыз. Айналатын алмалы-салмалы аспаптар

Бұрау моменті қағу ұзақтығына байланысты. Максималды

бұрау моменті барлық қағулар арқылы жетілген бұрау

моменттерінің қосындысынан шығады. Максималды

бұрау моменті 6– 10 секундтық қағу ұзақтығынан соң

жетіледі. Бұдан былай тарту, бұрау моменті минималды

Қағу ұзақтығын әрбір талап етілген тарту бұрау моменті

үшін есептеу керек. Дәл жетілген тарту бұрау моментін

әрдайым динамометрлік кілтпен тексеріңіз.

Қатты, иілгіш немесе жұмсақ тіректі біріктірулер

Сынауда бір қағу әдісінде жетілген бұрау моменттері

өлшеніп диаграммаға өткізілсе бұрау моменті әдісінің

қисық сызығы пайда болады. Қисық сызық биіктігі

максималды жетілетін бұрау моментіне сай, құламалығы

жетілетін уақытты көрсетеді.

ұрау моментінің әдісі төмендегі факторларға

– Бұранда/сомындардың қаттылығы

– Тіректің түрі (шеңбер, дискілік серіппе, тығыздауыш)

– Бұралатын материал қаттылығы

– Бұрандалы қоспаның майланғаны

Үздіксіз жарық 3 x жасыл≥ 2/3

Үздіксіз жарық 2 x жасыл≥1/3

Үздіксіз жарық 1 x жасыл< 1/3

Жыпылықтайтын жарық 1 x жасыл Резерв

OBJ_BUCH-1066-004.book Page 111 Tuesday, June 18, 2013 10:16 AM112 | Қaзақша

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Сай ретте төмендегі пайдалану жағдайлары пайда болады:

– Қатты тірек металдан металға біріктіруде төсемдік

шеңберлерді пайдаланғанда пайда болады. Қысқа қағу

уақытынан соң максималды бұрау моментіне жетіледі

(құламалы сипаттамалы сызық). Керек болмаған ұзақ

қағу уақыты машинаға зиян тигізеді.

– Иілгіші тірек металдан металға біріктіруде, бірақ

серіппелі шеңбер, дискілік серіппе, тіректі болт немесе

конустық тіректік бұрандаларды/сомындарды

ұзартқыштарды пайдалануда пайда болады.

– Жұмсақ тірек металды ағашқа біріктіруде немесе тірек

ретінде қорғасынды немесе талшықты шеңберлерді

пайдалануда пайда болады.

Иілгіш немесе жұмсақ тіректе максималды тарту бұрау

моменті қатты тіректен төмен болады. және ұзақ қағу

уақыты талап етіледі.

Максималды бұрандалар тарту бұрау моменті үшін нысана көлемдер

деректер Нм ретінде берілген, кернеу көлденең қимасынан есептелген; аққыштық шегінің қолдануы 90 % (үйкелу

коэффициенті μ жал = 0,12). Бақылау үшін тарту бұрау моментін әрдайым динамометрлік кілтпен тексеріңіз.

Үлкен шуруптарды қатты материалдарға бұрап бекіту

алдында шуруптардың ұзындығының шамамен

ирек ойма диаметріне сәйкес келетін диаметрі бар тесікті

алдын ала бұрғылау керек.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

 Аккумуляторды электр құралмен кез келген

жұмыстарды (мысалы, орнату, қызмет көрсету,

т.б.) бастау алдында, сондай-ақ, электр құралды

тасымалдау және сақтау кезінде шығарыңыз.

Кездейсоқ қосылғанда жарақат алу қаупі бар.

 Дұрыс және сенімді істеу үшін электр құралмен

желдеткіш тесікті таза ұстаңыз.

Батарея жұмыс істемей жатса, Bosch электр

құралдарының өкілетті сервистік орталығына барыңыз.

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету шеберханасы өнімді жөндеу және күту,

сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап

береді. Қажетті сызбалар мен қосалқы бөлшектер туралы

ақпаратты мына мекенжайдан табасыз:

Кеңес беруші Bosch қызметкерлері өнімді пайдалану және

олардың қосалқы бөлшектері туралы сұрақтарыңызға

тиянақты жауап береді.

Барлық сұраулар мен қосалқы бөлшектерге тапсы

беру кезінде міндетті түрде электр құрал зауыттық

тақтайшасындағы 10-орынды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек „Роберт Бош“

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану

ығыңызға зиян келтіруі мүмкін. Өнімдерді

заңсыз жасау және тарату әкімшілік және қылмыстық

тәртіп бойынша Заңмен қудаланады.

Электр құралдарына қызмет көрсету орталығы

Коммунальная көшесінің бұрышы, 169/1

Факс: +7 (727) 233 07 87

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Бұл литий-иондық аккумуляторлар қауіпті тауарларға

қойылатын талаптарға сай болуы керек. Пайдаланушы

аккумуляторларды көшеде қосымша құжаттарсыз

Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу)

орамаға және маркаларға қойылатын арнайы талаптарды

сақтау керек. Жіберуге дайындау кезінде қауіпті жүктер

маманына хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана

жіберіңіз. Ашық түйіспелерді желімдеңіз және

аккумуляторды орамада қозғалмайтындай ораңыз.

Қажет болса, қосымша ұлттық ережелерді сақтаңыз.

Стандартты бұрандалар Берік бұрандалар

OBJ_BUCH-1066-004.book Page 112 Tuesday, June 18, 2013 10:16 AMRomână | 113 Bosch Power Tools 1 609 92A 0BV | (18.6.13) Кәдеге жарату

Электр құралдарды, аккумуляторларды, керек-

жарақтарды және орау материалдарын

экологиялық тұрғыдан дұрыс утилизациялауға

Электр құралдарды және аккумуляторларды/

батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар

бойынша 2012/19/EU директивасына

және 2006/66/EC нормасына сай

жарамсыз электр құралдарды, ақаулы

немесе пайдаланылған

жинау керек және экологиялық тұрғыдан

дұрыс утилизациялауға тапсыру керек.

Аккумуляторлар/батареялар:

„Тасымалдау“ тарауындағы, 112

бетіндегі нұсқауларды орындаңыз.

Техникалық өзгерістер енгізу құқығы сақталады.
