КОРИСНИЧКИ ПРИРАЧНИК GDR 10 8LI BOSCH

страница 124. Правата за изменения запазени. Македонски

Безбедносни напомени

Општи напомени за безбедност за

електричните апарати

напомени и упатства за

безбедност. Грешките настанати како резултат од

непридржување до безбедносните напомени и упатства

може да предизвикаат електричен удар, пожар и/или

Зачувајте ги безбедносните напомени и упатства за

користење и за во иднина.

Поимот „електричен алат“ во напомените за безбедност се

однесува на електрични апарати што користат струја (со

струен кабел) и електрични апарати што користат батерии

Безбедност на работното место

 Работниот простор секогаш нека биде чист и добро

осветлен. Неуредниот или неосветлен работен

простор може да доведе до несреќи.

 Не работете со електричниот апарат во околина

каде постои опасност од експлозија, каде има

запаливи течности, гас или прашина. Електричните

апарати создаваат искри, кои може да ја запалат правта

 Држете ги децата и другите лица подалеку за време

на користењето на електричниот апарат. Доколку

нешто Ви го попречи вниманието, може да ја изгубите

контролата над уредот.

ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-1066-004.book Page 124 Tuesday, June 18, 2013 10:16 AMМакедонски | 125

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

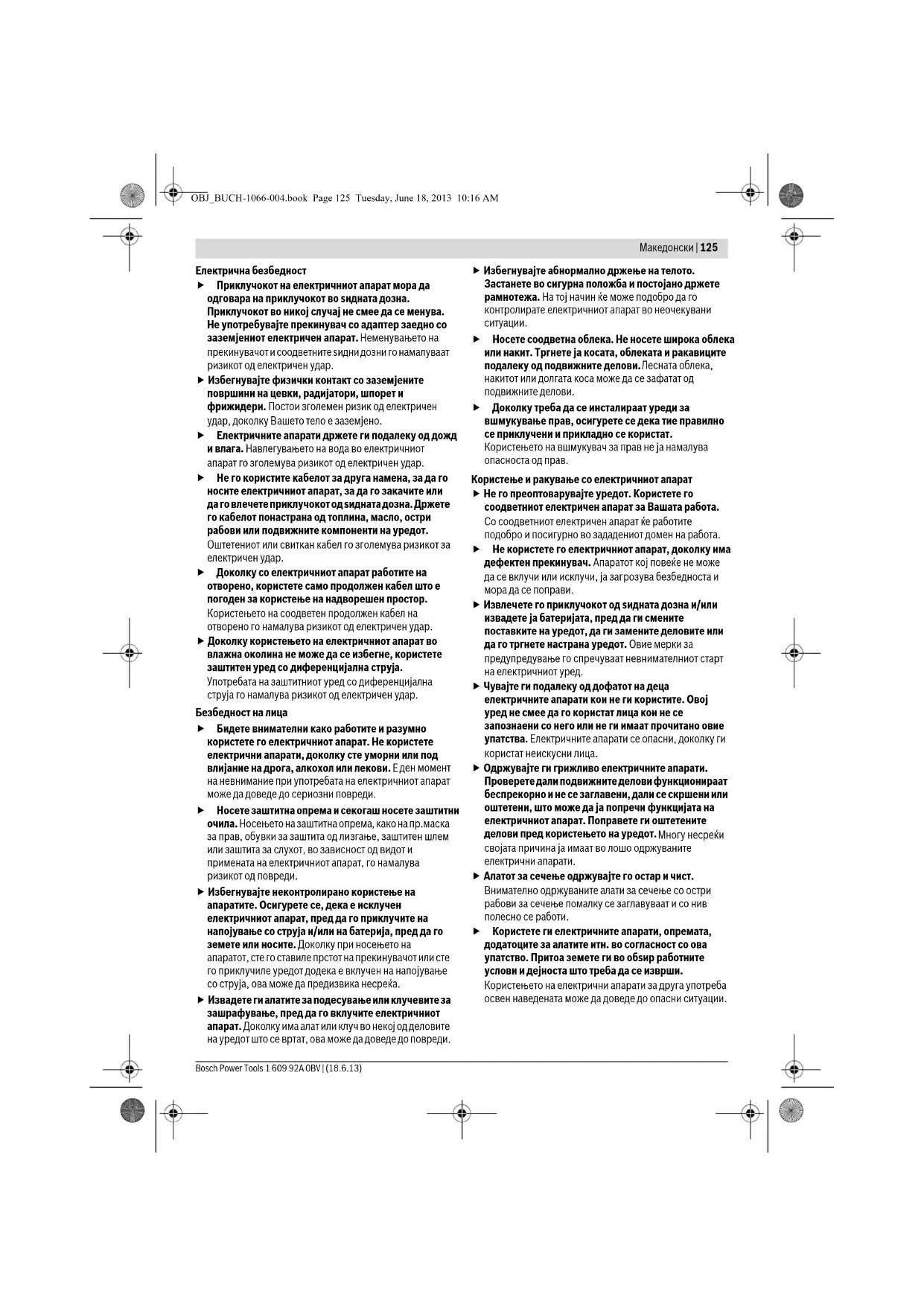

Електрична безбедност

 Приклучокот на електричниот апарат мора да

одговара на приклучокот во ѕидната дозна.

Приклучокот во никој случај не смее да се менува.

Не употребувајте прекинувач со адаптер заедно со

заземјениот електричен апарат. Неменувањето на

прекинувачот и соодветните ѕидни дозни го намалуваат

ризикот од електричен удар.

 Избегнувајте физички контакт со заземјените

површини на цевки, радијатори, шпорет и

фрижидери. Постои зголемен ризик од електричен

удар, доколку Вашето тело е заземјено.

 Електричните апарати држете ги подалеку од дожд

и влага. Навлегувањето на вода во електричниот

апарат го зголемува ризикот од електричен удар.

 Не го користите кабелот за друга намена, за да го

носите електричниот апарат, за да го закачите или

да го влечете приклучокот од ѕидната дозна. Држете

го кабелот понастрана од топлина, масло, остри

рабови или подвижните компоненти на уредот.

Оштетениот или свиткан кабел го зголемува ризикот за

 Доколку со електричниот апарат работите на

отворено, користете само продолжен кабел што е

погоден за користење на надворешен простор.

Користењето на соодветен продолжен кабел на

отворено го намалува ризикот од електричен удар.

 Доколку користењето на електричниот апарат во

влажна околина не може да се избегне, користете

заштитен уред со диференцијална струја.

Употребата на заштитниот уред со диференцијална

струја го намалува ризикот од електричен удар.

 Бидете внимателни како работите и разумно

користете го електричниот апарат. Не користете

електрични апарати, доколку сте уморни или под

влијание на дрога, алкохол или лекови. Е

на невнимание при употребата на електричниот апарат

може да доведе до сериозни повреди.

 Носете заштитна опрема и секогаш носете заштитни

очила. Носењето на заштитна опрема, како на пр.маска

за прав, обувки за заштита од лизгање, заштитен шлем

или заштита за слухот, во зависност од видот и

примената на електричниот апарат, го намалува

 Избегнувајте неконтролирано користење на

апаратите. Осигурете се, дека е исклучен

електричниот апарат, пред да го приклучите на

напојување со струја и/или на батерија, пред да го

земете или носите. Доколку при носењето на

апаратот, сте го ставиле прстот на прекинувачот или сте

го приклучиле уредот додека е вклучен на напојување

со струја, ова може да предизвика несреќа.

 Извадете ги алатите за подесување или клучевите за

зашрафување, пред да го вклучите електричниот

апарат. Доколку има алат или клуч во некој од деловите

на уредот што се вртат, ова може да доведе до повреди.

 Избегнувајте абнормално држење на телото.

Застанете во сигурна положба и постојано држете

рамнотежа. На тој начин ќе може подобро да го

контролирате електричниот апарат во неочекувани

 Носете соодветна облека. Не носете широка облека

или накит. Тргнете ја косата, облеката и ракавиците

подалеку од подвижните делови.

накитот или долгата коса може да се зафатат од

 Доколку треба да се инсталираат уреди за

вшмукување прав, осигурете се дека тие правилно

се приклучени и прикладно се користат.

Користењето на вшмукувач за прав не ја намалува

Користење и ракување со електричниот апарат

 Не го преоптоварувајте уредот. Користете го

соодветниот електричен апарат за Вашата работа.

Со соодветниот електричен апарат ќе работите

подобро и посигурно во зададениот домен на работа.

 Не користете го електричниот апарат, доколку има

дефектен прекинувач. Апаратот кој повеќе не може

да се вклучи или исклучи, ја загрозува безбедноста и

 Извлечете го приклучокот од ѕидната дозна и/или

извадете ја батеријата, пред да ги смените

поставките на уредот, да ги замените деловите или

да го тргнете настрана уредот. Овие мерки за

предупредување го спречуваат невнимателниот старт

на електричниот уред.

 Чувајте ги подалеку од дофатот на деца

електричните апарати кои не ги користите. Овој

уред не смее да го користат лица кои не се

запознаени со него или не ги имаат прочитано овие

упатства. Електричните апарати се опасни, доколку ги

користат неискусни лица.

 Одржувајте ги грижливо електричните апарати.

Проверете дали подвижните делови функционираат

беспрекорно и не се заглавени, дали се скршени или

оштетени, што може да ја попречи функцијата на

електричниот апарат. Поправете ги оштетените

делови пред користењето на уредот.

својата причина ја имаат во лошо одржуваните

 Алатот за сечење одржувајте го остар и чист.

Внимателно одржуваните алати за сечење со остри

рабови за сечење помалку се заглавуваат и со нив

 Користете ги електричните апарати, опремата,

додатоците за алатите итн. во согласност со ова

упатство. Притоа земете ги во обѕир работните

услови и дејноста што треба да се изврши.

Користењето на електрични апарати за друга употреба

освен наведената може да доведе до опасни ситуации.

OBJ_BUCH-1066-004.book Page 125 Tuesday, June 18, 2013 10:16 AM126 | Македонски 1 609 92A 0BV | (18.6.13) Bosch Power Tools Користење и ракување на батерискиот апарат

 Батериите полнете ги со полначи што се

препорачани исклучиво од производителот.

Доколку полначот кој е прилагоден на еден соодветен

вид батерии, го користите со други батерии, постои

 Затоа користете батерии кои се предвидени за

електричниот апарат. Користењето друг вид батерии

може да доведе до повреди и опасност од пожар.

 Неупотребената батерија држете ја подалеку од

канцелариски спојувалки, клучеви, железни пари,

клинци, шрафови или други мали метални

предмети, што може да предизвикаат

премостување на контактите. Краток спој меѓу

контактите на батеријата може да предизвика

изгореници или пожар.

 При погрешно користење, може да истече течноста

од батеријата. Избегнувајте контакт со неа. Доколку

случајно дојдете во контакт со течноста, исплакнете

ја со вода. Доколку течноста дојде во контакт со

очите, побарајте лекарска помош. Истечената

течност од батеријата може да предизвика кожни

иритации или изгореници.

 Поправката на Вашиот електричен апарат смее да

биде извршена само од страна на квалификуван

стручен персонал и само со користење на оригинални

Само на тој начин ќе бидете сигурни

во безбедноста на електричниот апарат.

Безбедносни напомени за

одвртувачи/зашрафувачи

 Држете го уредот за изолираните површини на

рачките, доколку вршите работи каде алатот што се

вметнува или шрафот може да наиде на скриени

електрични кабли. Контактот на шрафот со струјниот

кабел може металните делови на уредот да ги стави под

напон и да доведе до електричен удар.

 Зацврстете го парчето што се обработува. Доколку го

зацврстите со уред за затегнување или менгеме, тогаш

парчето што се обработува се држи поцврсто отколку

 Почекајте додека електричниот апарат сосема не

прекине со работа, пред да го тргнете настрана.

Алатот што се вметнува може да се блокира и да доведе

до губење контрола над уредот.

 Не ја отворајте батеријата. Постои опасност од краток

Заштитете ја батеријата од топлина, на пр. од

трајно изложување на сончеви зраци, оган,

вода или влага. Постои опасност од

 Доколку се оштети батеријата или не се користи

правилно, од неа може да излезе пареа. Внесете

свеж воздух и доколку има повредени однесете ги

на лекар. Пареата може да ги надразни дишните

 Користете батерии кои се соодветни на Вашиот

електричен апарат од Bosch. Само на тој начин

батеријата ќе се заштити од опасно преоптоварување.

Користете само оригинални Bosch батерии со напон

кој е наведен на спецификационата плочка на

Вашиот електричен уред. При користење на други

батерии, на пр. имитации, истрошени батерии или

непознати производители, постои опасност од повреди

како и материјални штети доколку експлодира

Опис на производот и моќноста

Прочитајте ги сите напомени и упатства

за безбедност. Грешките настанати како

резултат од непридржување до

безбедносните напомени и упатства може

да предизвикаат електричен удар, пожар

и/или тешки повреди.

Ве молиме отворете ја преклопената страница со приказ

на електричниот апарат, и држете ја отворена додека го

читате упатството за употреба.

Употреба со соодветна намена

Електричниот апарат е наменет за зашрафување и

отшрафување на шрафови како и за зацврстување и

отшрафување на мутери во дадените граници на

Светлото на овој електричен апарат е наменето да го

осветли директно полето на работа на електричниот

апарат и не е погодно за просторно осветлување во

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на

приказот на електричните апарати на графичката

1 Битови за одвртувач за топчест затворач*

3 Чаура за заклучување

4 Лампа „PowerLight“

6 Копче за отклучување на батеријата*

8 Прекинувач за менување на правецот на вртење

9 Прекинувач за вклучување/исклучување

10 Приказ за наполнетоста на батеријата

11 Рачка (изолирана површина на дршката)

12 Универзален држач за битови *

13 Бит за одвртувач/зашрафувач *

*Опишаната опрема прикажана на сликите не е дел од

стандардниот обем на испорака. Комплетната опрема може да

ја најдете во нашата Програма за опрема.

OBJ_BUCH-1066-004.book Page 126 Tuesday, June 18, 2013 10:16 AMМакедонски | 127

Информации за бучава/вибрации

Мерни вредности за бучава во согласност со EN 60745.

Нивото на звук на уредот, оценето со А, типично изнесува:

ниво на звучен притисок 87 dB(A); ниво на звучна јачина

98 dB(A). Несигурност K=3 dB.

Носете заштита за слухот!

Вкупните вредности на вибрации a

трите насоки) и несигурност K дадени се во согласност со

Зацврстување на шрафови и мутери со максимално

Нивото на вибрации наведено во овие упатства е

измерено со нормирана постапка според EN 60745 и

може да се користи за меѓусебна споредба на електрични

апарати. Исто така може да се прилагоди за предвремена

процена на оптеретувањето со вибрации.

Наведеното ниво на вибрации е за основната примена на

електричниот апарат. Доколку електричниот апарат се

користи за други примени, алатот што се вметнува

отстапува од нормите или недоволно се одржува, може да

отстапува нивото на вибрации. Ова може значително да го

зголеми оптоварувањето со вибрации во периодот на

целокупното работење.

За прецизно одредување на оптеретувањето со вибрации,

треба да се земе во обѕир периодот во кој уредот е

исклучен или едвај работи, а не во моментот кога е во

употреба. Ова може значително да го намали

оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за

заштита на корисникот пред да влијанието од вибрациите,

како на пр.: одржувајте ги внимателно електричните

апарати и алатот за вметнување, одржувајте ја топлината

на дланките, организирајте го текот на работата.

Изјава за сообразност

Тврдиме на наша одговорност, дека опишаните

производи во „Технички податоци“ се сообразни со

следните норми или нормативни документи: EN 60745

според одредбите на регулативите 2009/125/EC,

Полнење на батеријата (види слика A)

 Користете ги само полначите што се наведени на

страницата со опрема. Само овие полначи се погодни

за литиум-јонската батерија за Вашиот електричен

Напомена: Батеријата се испорачува полу-наполнета. За

да ја наполните целосно батеријата, пред првата употреба

ставете ја на полнач додека не се наполни целосно.

Литиум-јонските батерии може да се наполнат во секое

време, без да се намали нивниот рок на употреба.

Прекинот при полнењето не и наштетува на батеријата.

Литиум-јонската батерија е заштитена со „Електронска

заштита на ќелиите (ECP)“ од длабинско празнење.

Доколку се испразни батеријата, електричниот апарат ќе

се исклучи со помош на заштитно струјно коло:

Електричниот апарат не се движи повеќе.

 По автоматското исклучување на електричниот

апарат, не притискајте на прекинувачот за

вклучување/исклучување. Батериј

За да ја извадите батеријата 7 притиснете на копчињата за

отворање 6 и извлечете ја батеријата надолу од

електричниот уред. Притоа не употребувајте сила.

Батеријата е опремена со NTC-контрола на температурата,

што дозволува полнење само на температура меѓу 0 °C и

45 °C . Со тоа се постигнува долг рок на траење на

Внимавајте на напомените за отстранување.

Батериски ударен одвртувач GDR 10,8-LI

Број на празни вртежи

макс. вртежен момент при

јако зашрафување според

Техничките податоци се на испорачаната батерија.

Замена на алатот (види слика B)

 Пред било каква интервенција на електричниот

апарат (на пр. одржување, замена на алат итн.) како

и при негов транспорт и складирање, извадете ја

батеријата од него. При невнимателно ракување со

прекинувачот за вклучување/исклучување постои

опасност од повреди.

Ставање на алатот за вметнување

Извлечете ја чаурата за заклучување 3 нанапред, алатот

што се вметнува ставете го до крај во прифатот за алат 2 и

повторно олабавете ја чаурата за заклучување 3, за да го

блокирате алатот за вметнување.

За одвртување користете само битови за одвртувач со

топчест затворач 1 (DIN 3126-E6.3). Другите битови за

одвртувачот 13 може да ги ставите со помош на

универзален држач за битови со топчест затворач 12.

Вадење на алатот за вметнување

Извлечете ја чаурата за заклучување 3 нанапред и

извадете го алатот за вметнување.

Прифатот за алат 2 и алатот што се вметнува се ставаат во

погон со електромотор со помош на погон и ударен

Работната постапка се дели на две фази:

Зашрафување и Прицврстување (ударен механизам во

Ударниот механизам се активира, штом се затегне спојот

на шрафовите и така се оптоварува моторот. Притоа

ударниот механизам ја претвора силата на моторот во

еднакви удари со вртење. При олабавување на шрафови и

мутери, оваа постапка тече по обратен редослед.

Вметнување на батерија

 Користете само оригинални Bosch литиум-јонски

батерии со напон кој е наведен на

спецификационата плочка на Вашиот електричниот

апарат. Користењето друг вид батерии може да доведе

до повреди и опасност од пожар.

Напомена: Користењето на батерии несоодветни за

вашиот електричен апарат може да доведе до погрешно

функционирање или до оштетување на електричниот

Прекинувачот за менување на правецот на вртење 8

поставете го на средината, за да спречите несакано

вклучување. Наполнетата батерија 7 вметнете ја во

дршката, додека не се вклопи и не легне рамно во дршката.

Поставете го правецот на вртење (види слика C)

Со прекинувачот за менување на правецот за вртење 8

може да го промените правецот на вртење на електричниот

апарат. Доколку прекинувачот за вклучување/исклучување

9 е притиснат ова не е возможно.

Тек на десно: За зашрафување на шрафови и

прицврстување на мутери притиснете го прекинувачот за

ње на правец на вртење 8 на лево до крај.

Тек на лево: За одвртување одн. отшрафување на

шрафови и мутери притиснете го прекинувачот за

менување на правецот на вртење 8 на десно до крај.

Вклучување/исклучување

За ставање во употреба на електричниот апарат

притиснете го прекинувачот за вклучување/исклучување

9 и држете го притиснат.

Лампата 4 свети доколку прекинувачот за вклучување/

исклучување 9 е напола или целосно притиснат и

овозможува осветлување на работното поле при

неповолни светлосни услови.

За да го исклучите електричниот апарат, отпуштете го

прекинувачот за вклучување/исклучување 9.

За да се заштеди енергија, вклучувајте го електричниот

алат само доколку го користите.

Поставување на број на вртежи

Бројот на вртежите на вклучениот електричен апарат

може да го регулирате бесстепено, во зависност од тоа

колку подалеку ќе го притиснете прекинувачот за

вклучување/исклучување 9.

Со нежно притискање на прекинувачот за вклучување/

исклучување 9 се постигнуваат мал број на вртежи. Со

зголемување на притисокот се зголемува и бројот на

Приказ за наполнетоста на батеријата

Приказот на наполнетост на батеријата 10 при половично

или целосно притиснат прекинувач за вклучување/

исклучување 9 за неколку секунди ја прикажува

наполнетоста на батеријата и се состои од 3 зелени LED

Заштита од преоптоварување во зависност од

Правилната употреба не може да го преоптовари

електричниот апарат. При големо оптоварување или

работење надвор од дозволените граници на температура

за батеријата 0– 70 °C се намалува бројот на вртежи. Дури

ето на дозволената температура на

батеријата, електричниот апарат повторно работи со полн

Заштита од длабинско празнење

Литиум-јонската батерија е заштитена со „Електронска

заштита на ќелиите (ECP)“ од длабинско празнење.

Доколку се испразни батеријата, електричниот апарат ќе

се исклучи со помош на заштитно струјно коло:

Електричниот апарат не се движи повеќе.

Трајно светло 3 x зелено ≥ 2/3

Трајно светло 2 x зелено ≥1/3

Трајно светло 1 x зелено <1/3

Трепкаво светло 1 x зелено Резерва

OBJ_BUCH-1066-004.book Page 128 Tuesday, June 18, 2013 10:16 AMМакедонски | 129

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Совети при работењето

 Електричниот апарат ставете го на мутерот/шрафот

само доколку е исклучен. Доколку апаратот е вклучен

и се врти, тој може да се преврти и падне.

Вртежниот момент зависи од времетраењето на ударот.

Максималниот постигнат вртежен момент е резултат од

сумата на сите поединечни вртежни моменти постигнати

со удари. Максималниот вртежен момент се постигнува по

времетраење на удар од 6–10 секунди. По овој период,

затезниот вртежен момент се зголемува минимално.

Времетраењето на ударот треба да се одреди за секој

потребен затезен вртежен момент. Постигнатиот затезен

вртежен момент, треба постојано да се проверува со

вртежен момент клуч.

Зашрафување со цврсто, меко и лежиште со пружина

Доколку има обид да се измерат постигнатите удари во

последователни удари и да се пренесат во дијаграм, ќе се

добие крива на текот на вртежни моменти. Висината на

кривата одговара на максималниот постигнат вртежен

момент, а косината покажува кога е постигнат.

Еден вртежен момент зависи од следните фактори:

– Цврстината на шрафовите/мутерите

– Видот на подлогата (диск, подлошка, дихтунг)

– Цврстина на матери

јалот што се зашрафува

– Подмачканост на шрафовите

Зависно од горенаведените фактори, постојат следниве

– Цврсто лежиште при зашрафување на метал на метал

со користење на подлошки. Максималниот вртежен

момент се постигнува по релативно кратко време на

удар (кос тек на линијата). Непотребното долго време

на удари и штети на машината.

– Лежиште со пружина при зашрафување на метал на

метал, при користење на прстени-пружини, подлошки,

болцни или шрафови/мутери со конусно лежиште како

и при користење на продолжетоци.

– Меко лежиште при зашрафување на на пр. метал на

дрво, или при користење на оловни или фибер дискови

При меко одн.лежиште со пружина максималниот

вртежен момент на прицврстување е помал отколку при

меко лежиште. Исто така е потребно значително подолго

Референтни вредности за максимални вртежни моменти на зацврстување на шрафови

Податоци во Nm, пресметани од просекот на затегање; искористување на границата на еластичност 90 % (при број на

=0,12). Постигнатиот затезен вртежен момент, треба постојано да се проверува со вртежен момент клуч.

Пред зашрафување на големи, подолги шрафови во

цврсти материјали, претходно издупчете

на шрафот според внатрешниот дијаметар на навојот.

 Пред било каква интервенција на електричниот

апарат (на пр. одржување, замена на алат итн.) како

и при негов транспорт и складирање, извадете ја

батеријата од него. При невнимателно ракување со

прекинувачот за вклучување/исклучување постои

опасност од повреди.

 Одржувајте ја чистотата на електричниот апарат и

отворите за проветрување, за да може добро и

безбедно да работите.

Доколку батеријата не функционира повеќе, Ве молиме

обратете се во овластената сервисна служба за Bosch

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во

врска со поправката и одржувањето на Вашиот производ

како и резервните делови. Експлозивен цртеж и

информации за резервни делови ќе најдете на:

Тимот за советување при користење на Bosch ќе ви

помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве

молиме наведете го 10-цифрениот број од

спецификационата плочка на уредот.

Сава Ковачевиќ 47Њ, број 3

Стандардни шрафови Шрафови со висока

OBJ_BUCH-1066-004.book Page 129 Tuesday, June 18, 2013 10:16 AM130 | Srpski 1 609 92A 0BV | (18.6.13) Bosch Power Tools Транспорт

Литиум-јонските батерии подлежат на барањата на

Законот за опасни материјали. Батериите може да се

транспортираат само од страна на корисникот, без

потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр.

воздушен транспорт или шпедиција) неопходно е да се

внимава на специјалните напомени на амбалажата и

ознаките. Во таков случај, при подготовката на пратката

мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку куќиштето е

неоштетено. Залепете ги отворените контакти и спакувајте

ја батеријата на тој начин што нема да се движи во

Ве молиме внимавајте на евентуалните дополнителни

амбалажите треба да се отстранат на еколошки

Не ги фрлајте електричните апарати и батериите во

домашната канта за ѓубре!

Само за земји во рамки на ЕУ

Според европската регулатива

2012/19/EU електричните апарати што

се вон употреба и дефектните или

искористените батерии според

регулативата 2006/66/EC мора одделно

да се соберат и да се рециклираат за

Ве молиме внимавајте на

напомените во дел „Транспорт“,

Страна 130. Се задржува правото на промена. Srpski
