MANUAL DE UTILIZARE GDR 10 8LI BOSCH

ro Instrucţiuni originale

Instrucţiuni privind siguranţa şi pro-

Indicaţii generale de avertizare pentru scule elec-

Citiţi toate indicaţiile de avertiza-

re şi instrucţiunile. Nerespectarea

indicaţiilor de avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de avertiza-

re se referă la sculele electrice alimentate de la reţea (cu cablu

de alimentare) şi la sculele electrice cu acumulator (fără cablu

Siguranţa la locul de muncă

 Menţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

 Nu lucraţi cu scula electrică în mediu cu pericol de ex-

plozie, în care există lichide, gaze sau pulberi inflama-

bile. Sculele electrice generează scântei care pot aprinde

 Nu permiteţi accesul copiilor şi al altor persoane în tim-

pul utilizării sculei electrice. Dacă vă este distrasă aten-

ţia puteţi pierde controlul asupra maşinii.

 Ştecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele electri-

ământ de protecţie. Ştecherele nemodifica-

te şi prizele corespunzătoare diminuează riscul de electro-

 Evitaţi contactul corporal cu suprafeţe legate la pă-

mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

 Feriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

 Nu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori pen-

tru a trage ştecherul afară din priză. Feriţi cablul de căl-

dură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

 Atunci când lucraţi cu o sculă electrică în aer liber, folo-

siţi numai cabluri prelungitoare adecvate şi pentru me-

diul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

 Atunci când nu poate fi evitată utilizarea sculei electri-

ce în mediu umed, folosiţi un întrerupător automat de

protecţie împotriva tensiunilor periculoase. Între-

buinţarea unui întrerupător automat de protecţ

va tensiunilor periculoase reduce riscul de electrocutare.

Siguranţa persoanelor

 Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi-

onal atunci când lucraţi cu o sculă electrică. Nu folosiţi

scula electrică atunci când sunteţi obosiţi sau vă aflaţi

sub influenţa drogurilor, a alcoolului sau a medicamen-

telor. Un moment de neatenţie în timpul utilizării maşinii

poate duce la răniri grave.

 Purtaţi echipament personal de protecţie şi întotdeau-

na ochelari de protecţie. Purtarea echipamentului perso-

nal de protecţie, ca masca pentru praf, încălţăminte de si-

guranţă antiderapantă, casca de protecţie sau protecţia

auditivă, în funcţie de tipul şi utilizarea sculei electrice,

diminuează riscul rănirilor.

 Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce acu-

mulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

 Înainte de pornirea sculei electrice îndepărtaţi dispozi-

tivele de reglare sau cheile fixe din aceasta. Un dispozi-

tiv sau o cheie lăsată într-o componentă de maşină care se

roteşte poate duce la răniri.

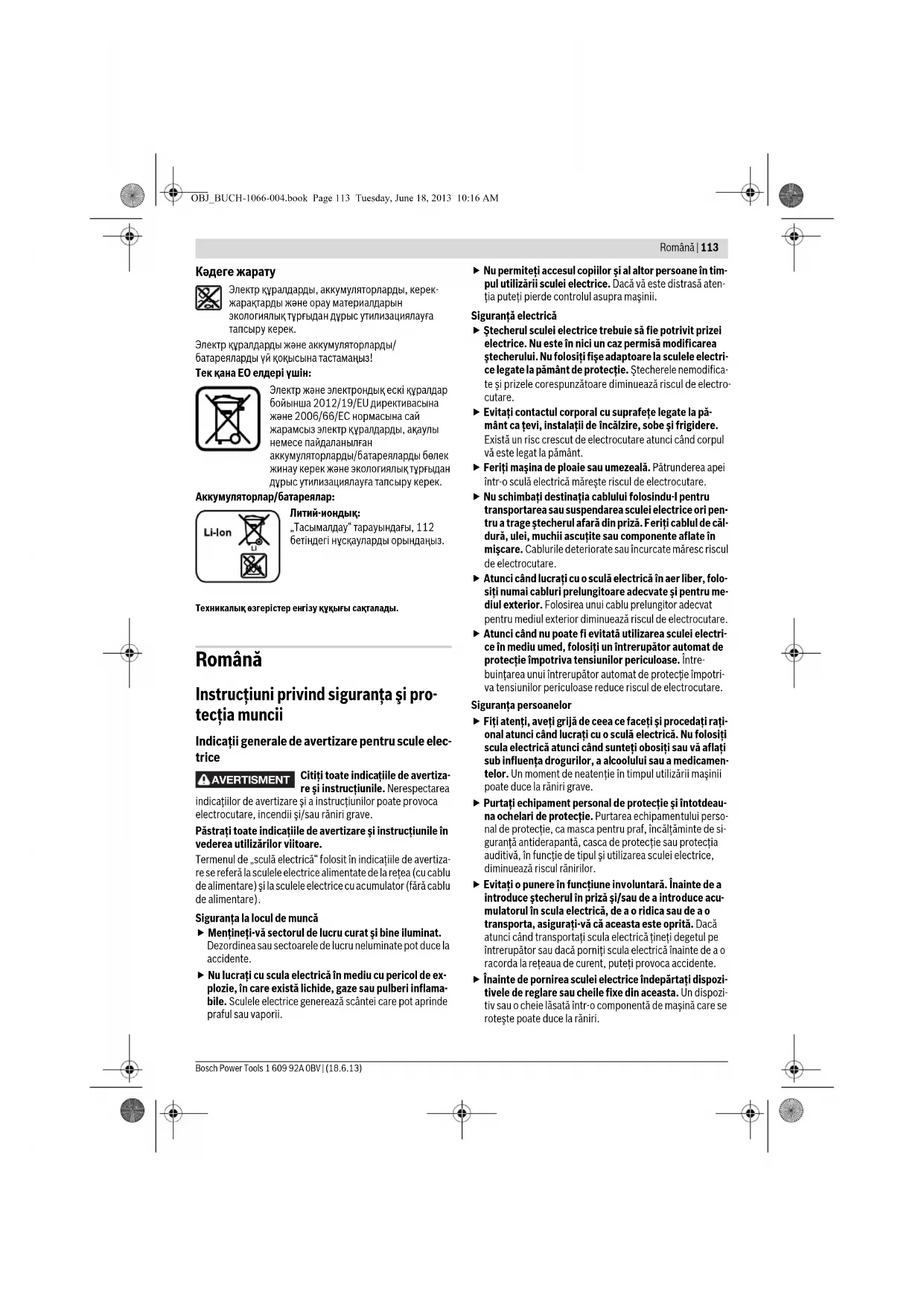

AVERTISMENT OBJ_BUCH-1066-004.book Page 113 Tuesday, June 18, 2013 10:16 AM114 | Română

1 609 92A 0BV | (18.6.13) Bosch Power Tools

 Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

 Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă-

minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi

mănuşile de piesele aflate în mişcare. Îmbrăcămintea

largă, părul lung sau podoabele pot fi prinse în piesele afla-

 Dacă pot fi montate echipamente de aspirare şi colec-

tare a prafului, asiguraţi-vă că acestea sunt racordate

şi folosite în mod corect. Folosirea unei instalaţii de aspi-

rare a prafului poate duce la reducerea poluării cu praf.

Utilizarea şi manevrarea atentă a sculelor electrice

i maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în do-

meniul de putere indicat.

 Nu folosiţi scula elecrică dacă aceasta are întrerupăto-

rul defect. O sculă electrică, care nu mai poate fi pornită

sau oprită, este periculoasă şi trebuie reparată.

 Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această măsu-

ră de prevedere împiedică pornirea involuntară a sculei

 Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit a-

ceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de experien-

 Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

se rupte sau deteriorate astfel încât să afecteze funcţi-

onarea sculei electrice. Înainte de utilizare daţi la repa-

rat piesele deteriorate. Cauza multor accidente a fost în-

treţinerea necorespunzătoare a sculelor electrice.

 Menţineţi bine ascuţite şi curate dispozitivele de tăie-

re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as-

cuţite se înţepenesc în mai mică măsură şi pot fi conduse

 Folosiţi scula electrică, accesoriile, dispozitivele de lu-

cru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie des-

făşurată. Folosirea sculelor electrice în alt scop decât pen-

tru utilizările prevăzute, poate duce la situaţii periculoase.

Manevrarea şi utilizarea atentă a sculelor electrice cu acu-

 Încărcaţi acumulatorii numai în încărcătoarele reco-

mandate de producător. Dacă un încărcător destinat unui

anumit tip de acumulator este folosit la încărcarea altor ti-

puri de acumulator decât cele prevăzute pentru el, există

pericol de incendiu.

 Folosiţi numai acumulatori special destinaţi sculelor

electrice respective. Utilizarea altor acumulatori poate

duce la răniri şi pericol de incendiu.

 Feriţi acumulatorii nefolosiţi de agrafele de birou, mo-

nede, chei, cuie, şuruburi sau alte obiecte metalice mi-

ci, care ar putea provoca şuntarea contactelor. Un

scurtcircuit între contactele acumulatorului poate duce la

arsuri sau incendiu.

 În caz de utilizare greşită, din acumulator se poate

scurge lichid. Evitaţi contactul cu acesta. În caz de con-

tact accidental clătiţi bine cu apă. Dacă lichidul vă intră

în ochi, consultaţi şi un medic. Lichidul scurs din acumu-

lator poate duce la iritaţii ale pielii sau la arsuri.

 Încredinţaţi scula electrică pentru reparare numai per-

sonalului de specialitate, calificat în acest scop, repa-

rarea făcându-se numai cu piese de schimb originale.

Astfel veţi fi siguri că este menţinută siguranţa maşinii.

Indicaţii privind siguranţa pentru maşini de găurit

 Prindeţi scula electrică de mânerele izolate atunci când

executaţi operaţii în cursul cărora dispozitivul de fixare

poate atinge conductori ascunşi. Contactul dintre dispo-

zitivul de fixare şi un conductor electric aflat sub tensiune

poate pune sub tensiune componentele metalice ale sculei

electrice şi electrocuta utilizatorul.

 Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo-

zitive de prindere sau într-o menghină este ţinută mai sigur

decât cu mâna dumneavoastră.

 Înainte de a pune jos scula electrică aşteptaţi ca aceas-

ta să se oprească complet. Dispozitivul de lucru se poate

agăţa şi duce la pierderea controlului asupra sculei electri-

 Nu deschideţi acumulatorul. Există pericol de scurtcircu-

Feriţi acumulatorul de căldură, de asemeni

de ex. de radiaţii solare continue, foc, apă şi

umezeală. Există pericol de explozie.

 În cazul deteriorării sau utilizării necorespunzătoare a

acumulatorului se pot degaja vapori. Aerisiţi cu aer

proaspăt iar dacă vi se face rău consultaţi un medic. Va-

porii pot irita căile respiratorii.

 Folosiţi acumulatorul numai împreună cu scula dum-

ă electrică Bosch. Numai astfel acumulatorul

va fi protejat împotriva unei suprasolicitări periculoase.

 Folosiţi numi acumulatori originali Bosch având tensiu-

nea specificată pe plăcuţa indicatoare a tipului sculei

dumneavoastră electrice. În cazul utilizării altor acumula-

tori, de ex. produse falsificate, acumulatori modificaţi sau

de altă fabricaţe, există pericol de răniri şi pagube materi-

ale cauzate de explozia acumulatorului.

OBJ_BUCH-1066-004.book Page 114 Tuesday, June 18, 2013 10:16 AMRomână | 115 Bosch Power Tools 1 609 92A 0BV | (18.6.13) Descrierea produsului şi a performan-

Citiţi toate indicaţiile de avertizare şi in-

strucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să

o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată înşurubării şi slăbirii de şuru-

buri precum şi strângerii şi slăbirii de piuliţe din domeniile re-

spective ale dimensiunilor specificate.

Lampa acestei scule electrice este destinată iluminării directe

a zonei de lucru a sculei electrice şi nu este adecvată pentru

iluminarea încăperilor din gospodărie.

Numerotarea elementelor componente se referă la schiţa scu-

lei electrice de pe pagina grafică.

1 Cap de şurubelniţă cu dispozitiv de blocare cu bilă*

2 Sistem de prindere accesorii

3 Dispozitiv de blocare

4 Lampă „Power Light“

5 Cârlig de prindere pentru curea de mână

6 Tastă deblocare acumulator*

8 Comutator de schimbare a direcţiei de rotaţie

9 Întrerupător pornit/oprit

10 Indicator al nivelului de încărcare al acumulatorului

11 Mâner (suprafaţă de prindere izolată)

12 Adaptor universal de prindere*

13 Cap de şurubelniţă*

*Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li-

vrare standard. Puteţi găsi accesoriile complete în programul nos-

Informaţie privind zgomotul/vibraţiile

Valorile măsurate pentru zgomot au fost determinate conform

Nivelul presiunii sonore evaluat A al sculei electrice este în

mod normal: nivel presiune sonoră 87 dB(A); nivel putere so-

noră 98 dB(A). Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii)

şi incertitudinea K au fost determinate conform EN 60745:

La strângerea de şuruburi şi piuliţe, valorile maxim admise

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60745 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a so-

licitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o întreţine-

re satisfăcătoare, nivelul vibraţiilor se poate abate de la valoa-

rea specificată. Aceasta poate amplifica considerabil solicita-

rea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este de-

conectată sau funcţionează, dar nu este utilizată efectiv. A-

ceastă metodă de calcul ar putea duce la reducerea conside-

rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în-

treţinerea sculei electrice şi a accesoriilor, menţinerea căldu-

rii mâinilor, organizarea proceselor de muncă.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la para-

graful „Date tehnice“ corespunde următoarelor standarde sau

documente normative: EN 60745 conform dispoziţiilor Di-

rectivelor 2009/125/CE (Regulamentul 1194/2012),

2011/65/UE, 2004/108/CE, 2006/42/CE.

Documentaţie tehnică (2006/42/CE) la:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.04.2013 Maşină de găurit/înşurubat cu

percuţie cu acumulator

Turaţie la mersul în gol

înşurubare dură, conform

kg 1,0 Date tehnice determinate cu acumulatorul din setul de livrare. Henk Becker

Încărcarea acumulatorului (vezi figura A)

 Folosiţi numai încărcătoarele menţionate la pagina de

accesorii. Numai aceste încărcătoare sunt adaptate la

acumulatorul cu tehnologie litiu-ion montat în scula

dumneavoastră electrică.

Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a

asigura funcţionarea la capacitatea nominală a acumulatoru-

lui, înainte de prima utilizare încărcaţi complet acumulatorul

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice

moment, fără ca prin aceasta să i se reducă durata de viaţă. O

întrerupere a procesului de încărcare nu dăunează acumula-

Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec-

tronic Cell Protection (ECP)“ împotriva descărcării profunde.

Când acumulatorul s-a descărcat, scula electrică este deco-

nectată printr-un circuit de protecţie: dispozitivul de lucru nu

 După deconectarea automată a sculei electrice nu mai

apăsaţi pe întrerupătorul pornit/oprit. Acumulatorul

s-ar putea deteriora.

Pentru extragerea acumulatorului 7 apăsaţi tastele de deblo-

care 6 şi trageţi acumulatorul în jos afară din scula electrică.

Acumulatorul este prevăzut cu sistem NTC de supraveghere a

temperaturii care permite încărcarea în domeniul de tempe-

raturi cuprinse între 0 °C şi 45 °C. Astfel se obţine o durată de

viaţă mai îndelungată a acumulatorilor.

Respectaţi instrucţiunile privind eliminarea.

Schimbarea accesoriilor (vezi figura B)

 Înaintea oricăror intervenţii asupra sculei electrice (de

ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în

timpul transportului şi depozitării acesteia extrageţi

acumulatorul din scula electrică. În cazul acţionării invo-

luntare a întrerupătorului pornit/oprit există pericol de ră-

Introducerea accesoriului

Trageţi înainte manşonul de blocare 3, împingeţi accesoriul

până la punctul de oprire în sistemul de prindere a accesorii-

lor 2 şi eliberaţi din nou manşonul de blocare 3, pentru a fixa

Folosiţi numai capete de şurubelniţă cu dispozitiv de blocare

cu bilă 1 (DIN 3126-E6.3). Puteţi monta alte capete de şuru-

belniţă 13 prin intermediul unui suport universal pentru cape-

te de şurubelniţă cu dispozitiv de blocare cu bilă 12.

Extragerea accesoriului

Trageţi înainte manşonul de blocare 3 şi extrageţi accesoriul.

Sistemul de prindere a accesoriilor 2 împreună cu accesoriul

sunt antrentate de un electromotor prin intermediul angrena-

jului şi al mecanismului de percuţie.

Procesul de lucru este alcătuit din două faze:

Înşurubare şi strângere (mecanismul de percuţie în

Mecanismul de percuţie intră în acţiune imediat ce îmbinarea

prin înşurubare se blochează, solicitând astfel motorul. Meca-

nismul de percuţie transformă puterea motorului în percuţii

rotative uniforme. La slăbirea şuruburilor sau piuliţelor acest

proces se desfăşoară în sens invers.

Montarea acumulatorului

 Folosiţi numai acumulatori cu tehnologie litiu-ion origi-

nali Bosch având aceeaşi tensiune cu cea specificată pe

plăcuţa indicatoare a sculei dumneavoastră electrice.

Întrebuinţarea altor acumulatori poate duce la răniri şi pe-

Indicaţie: Utilizarea unor acumulatori inadecvaţi sculei dum-

neavoastră electrice poate duce la deranjamente sau la dete-

riorarea sculei electrice.

Aduceţi comutatorul de schimbare a direcţiei de rotaţie 8 în

poziţia de mijloc, pentru a împiedica pornirea involuntară. In-

troduceţi acumulatorul încărcat 7 în mâner până se încliche-

tează perceptibil şi se află la acelaşi nivel cu mânerul.

Reglarea direcţiei de rotaţie (vezi figura C)

Cu comutatorul de schimbare a direcţiei de rotaţie 8 puteţi

schimba direcţia de rotaţie a sculei electrice. Atunci când

întrerupătorul pornit/oprit 9 este apăsat acest lucru nu mai

Funcţionare spre dreapta: Pentru înşurubarea de şuruburi şi

strângerea piuliţelor împingeţi comutatorul de schimbare a

direcţiei de rotaţie 8 spre stânga, până la marcajul opritor.

Funcţionare spre stânga: Pentru slăbirea resp. desprinde-

rea şuruburilor şi piuliţelor împingeţi comutatorul de schim-

iei de rotaţie 8 spre dreapta, până la marcajul

Apăsaţi pentru punerea în funcţiune a sculei electrice între-

rupătorul pornit/oprit 9 şi ţineţi-l apăsat.

Lampa 4 se aprinde atunci când întrerupătorul pornit/oprit 9

este apăsat puţin sau la maximum şi face posibilă iluminarea

sectorului de lucru în cazul în care condiţiile de luminozitate

sunt necorspunzătoare.

Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/

Pentru a economisi energie, ţineţi scula electrică pornită nu-

mai atunci când o folosiţi.

OBJ_BUCH-1066-004.book Page 116 Tuesday, June 18, 2013 10:16 AMRomână | 117

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Puteţi regla fără trepte turaţia sculei electrice deja pornite,

exercitând o apăsare mai puternică sau mai uşoară asupra în-

trerupătorului pornit/oprit 9.

O apăsare uşoară asupra întrerupătorului pornit/oprit 9 are

drept efect o turaţie scăzută. Pe măsură ce apăsarea creşte,

turaţie se măreşte şi ea.

Indicatorul nivelului de încărcare al acumulatorului

Indicatorul stării de încărcare a acumulatorului 10 indică timp

de câteva secunde starea de încărcare a acumulatorului,

atunci când întrerupătorul pornit/oprit 9 este apăsat pe jumă-

tate sau complet şi se compune din 3 LED-uri verzi.

Protecţie la suprasarcină dependentă de temperatură

Atunci când scula electrică este folosită conform destinaţiei, a-

ceasta nu poate fi suprasolicitată. Turaţia scade în caz de solici-

tare prea puternică sau atunci când temperatura acumulatoru-

lui nu se mai află domeniul termperaturilor admise de 0 –70 °C.

Scula electrică va funcţiona din nou la turaţie maximă numai du-

pă revenirea acumulatorului la temperatura admisă.

Protecţie la descărcare profundă

Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec-

tronic Cell Protection (ECP)“ împotriva descărcării profunde.

Când acumulatorul s-a descărcat, scula electrică este deco-

nectată printr-un circuit de protecţie: dispozitivul de lucru nu

Instrucţiuni de lucru

 Puneţi scula electrică pe piuliţă/şurub numai în stare

oprită. Accesoriile aflate în mişcare de rotaţie pot altfel

Momentul de torsiune depinde de durata percuţiilor. Momen-

tul de torsiune maxim atins rezultă din însumarea tuturor

momentelor de torsiune individuale, obţinute prin percuţii.

Momentul de torsiune maxim este atins după o durată a per-

cuţiilor de 6–10 secunde. După acest timp, momentul de

strângere nu mai creşte decât extrem de puţin.

Durata percuţiilor trebuie determinată separat pentru fiecare

moment de strângere necesar. Momentul de strângere atins

efectiv se va verifica întotdeauna cu o cheie dinamometrică.

Înşurubări dure, elastice sau moi

Dacă, în cadrul unei încercări, se măsoară momentele de tor-

siune atinse într-o secvenţă de percuţii şi apoi se realizează o

diagramă a acestora, se va obţine curba de variaţie a momen-

telor de torsiune. Punctul maxim al curbei corespunde mo-

mentului de torsiune maxim ce poate fi atins, iar înclinarea

curbei arată în cât timp va fi atins acesta.

Variaţia momentelor de torsiune depinde de următorii facto-

– Rezistenţa şuruburilor/piuliţelor

– Tipul suportului (şaibă, arc-disc, garnitură)

– Rezistenţa materialului care trebuie înşurubat

– Condiţiile de lubrifiere ale îmbinării prin şuruburi

În mod corespunzător, rezultă următoarele situaţii de utiliza-

– Înşurubarea dură se realizează la îmbinările prin înşuru-

bare de metal pe metal, atunci când se folosesc şaibe-su-

port. Momentul de torsiune maxim este atins după un timp

relativ scurt de percuţ

ie (curba caracteristică cu înclinare

mare). Un timp de percuţie inutil de lung nu face decât să

– Înşurubarea elastică se realizează la îmbinările prin înşu-

rubare de metal pe metal, totuşi în cazul folosirii inelelor de

siguranţă, arcurilor-disc, antretoazelor sau şuruburilor/ pi-

uliţelor cu ajustaj conic cât şi în cazul folosirii de elemente

– Înşurubarea moale se realizează la îmbinările prin înşuru-

bare, de exemplu de metal pe lemn, sau în cazul folosirii

drept suport a unor şaibe de plumb sau de fibre.

În cazul înşurubării elastice respectiv al înşurubării moi, mo-

mentul de strângere maxim este mai slab decât în cazul înşu-

rubării dure. Deasemeni, este necesar un timp de percuţie

considerabil mai îndelungat.

Valori orientative pentru momentele de strângere maxime ale şuruburilor

Valorile sunt exprimate în Nm, calculate pe baza secţiunii transversale de strângere; utilizarea limitei de elasticitate 90 % (la un

coeficient de frecare μ

= 0,12). Pentru control, momentul de strângere trebuie întotdeauna verificat cu o cheie dinamomen-

Lumină continuă 3 x verde ≥ 2/3

Lumină continuă 2 x verde ≥1/3

Lumină continuă 1 x verde < 1/3

Lumină intermitentă 1 x verde rezervă

OBJ_BUCH-1066-004.book Page 117 Tuesday, June 18, 2013 10:16 AM118 | Български 1 609 92A 0BV | (18.6.13) Bosch Power Tools Sfaturi utile

Înaintea înşurubării de şuruburi mai mari, mai lungi, în materi-

ale dure, ar trebui să executaţi o gaură prealabilă de acelaşi di-

ametru ca miezul filetului, cu o adâncime de aproximativ

din lungimea şurubului.

Întreţinere şi service

Întreţinere şi curăţare

 Înaintea oricăror intervenţii asupra sculei electrice (de

ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în

timpul transportului şi depozitării acesteia extrageţi

acumulatorul din scula electrică. În cazul acţionării invo-

luntare a întrerupătorului pornit/oprit există pericol de ră-

 Pentru a lucra bine şi sigur păstraţi curate scula electri-

că şi fantele de aerisire.

Dacă acumulatorul nu mai funcţionează vă rugăm să vă adre-

saţi unui centru autorizat de asistenţă service post-vânzări

pentru scule electrice Bosch.

Asistenţă clienţi şi consultanţă privind utilizarea

Serviciul de asistenţă clienţi vă răspunde la întrebări privind

repararea şi întreţinerea produsului dumneavoastră cât şi pie-

sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri-

vind piesele de schimb şi la:

Echipa de consultanţă Bosch vă răspunde cu plăcere la între-

bări privind produsele noastre şi accesoriile acestora.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

Tel. consultanţă clienţi: (021) 4057500

Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei pri-

vind transportul mărfurilor periculoase. Acumulatorii pot fi

transportaţi rutier fără restricţii de către utilizator.

În cazul transportului de către terţi (de exemplu: transport a-

erian sau prin firmă de expediţii) trebuie respectate cerinţe

speciale privind ambalarea şi marcarea. În această situaţie, la

pregătirea expedierii trebuie consultat un expert în transpor-

tul mărfurilor periculoase.

Expediaţi acumulatorii numai în cazul în care carcasa acestora

este intactă. Acoperiţi cu bandă de lipit contactele deschise şi

ambalaţi astfel acumulatorul încât să nu se poată deplasa în

interiorul ambalajului.

Vă rugăm să respectaţi eventualele norme naţionale supli-

jele trebuie direcţionate către o staţie de revalorifica-

Nu aruncaţi sculele electrice şi acumulatorii/bateriile în guno-

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE

sculele electrice scoase din uz şi, conform

Directivei Europene 2006/66/CE, acumu-

latorii/bateriile defecte sau consumate tre-

buie colectate separat şi direcţionate către

o staţie de reciclare ecologică.

Acumulatori/baterii:

Vă rugăm să respectaţi indicaţiile de la
