ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDR 10 8LI BOSCH

el Πρωτότυπο οδηγιών χρήσης

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 63

sivu 62. Oikeus teknisiin muutoksiin pidätetään. Ελληνικά

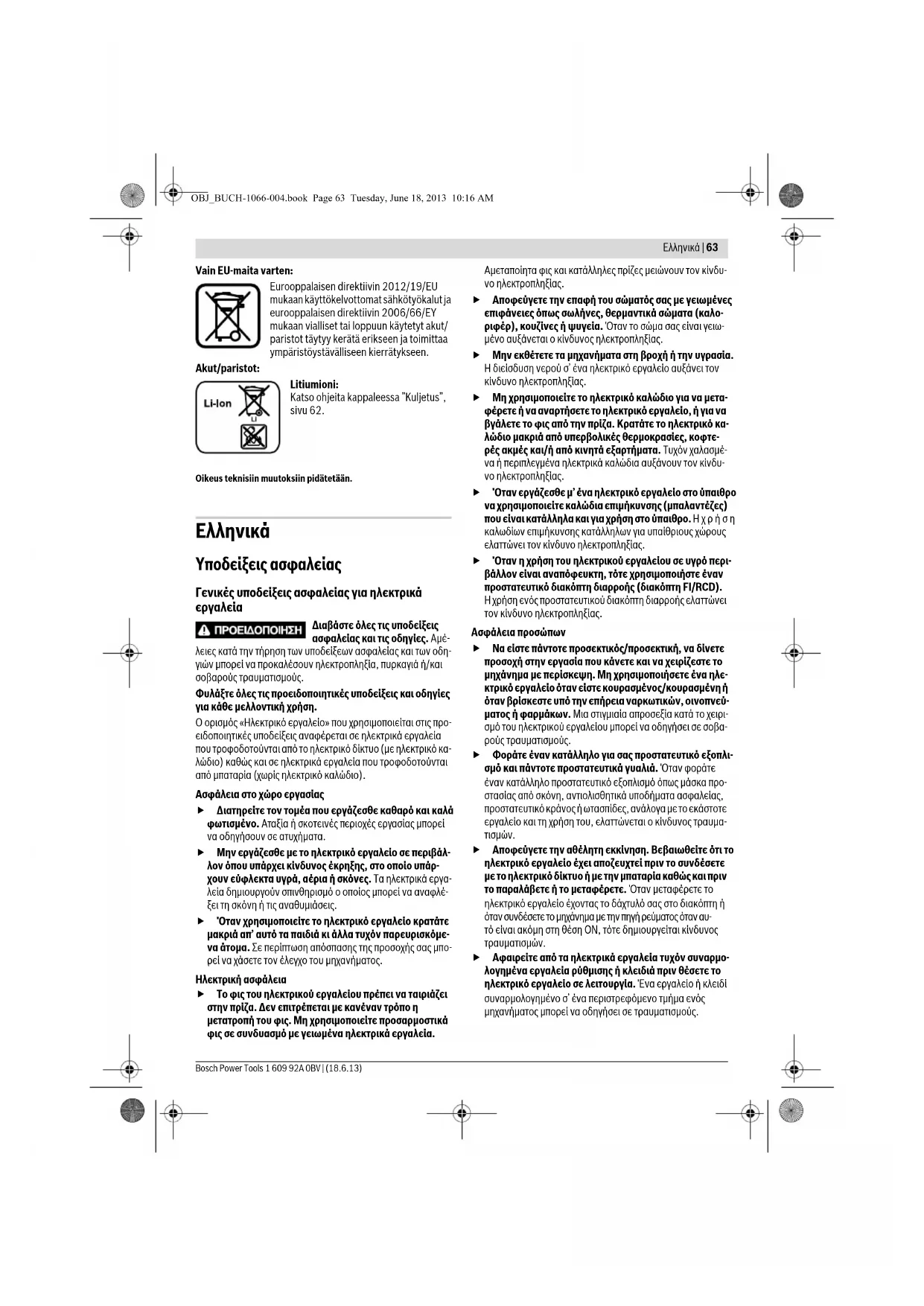

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις

ασφαλείας και τις οδηγίες. Αμέ-

λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη-

γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και

σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ-

ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία

που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα-

λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται

από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

 Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά

φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί

να οδηγήσουν σε ατυχήματα.

 Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ-

λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ-

χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα-

λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ-

ξει τη σκόνη ή τις αναθυμιάσεις.

 Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε

μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε-

να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο-

ρεί να χάσετε τον έλεγχο του μηχανήματος.

 Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η

μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά

φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυ-

 Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο-

ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω-

μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.

Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον

κίνδυνο ηλεκτροπληξίας.

 Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα-

φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να

βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα-

λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε-

ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ-

να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ-

 Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο

να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)

που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση

καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

 Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι-

βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν

προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD).

Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει

τον κίνδυνο ηλεκτροπληξίας.

 Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και να χειρίζεστε το

μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε-

κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή

όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ-

ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι-

σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα-

 Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι-

σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε

έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ-

στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

 Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το

ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε

με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν

το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το

ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ-

τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

 Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο-

λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί

συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός

μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.

OBJ_BUCH-1066-004.book Page 63 Tuesday, June 18, 2013 10:16 AM64 | Ελληνικά

1 609 92A 0BV | (18.6.13) Bosch Power Tools

 Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την

ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε

την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.

 Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού-

χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας

και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα-

λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

 Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε-

ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι

χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης

σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται

Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

 Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για

την εκάστοτε εργασία το ηλεκτρικό εργαλείο που

προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-

λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό-

μενη περιοχή ισχύος.

 Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα-

σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε

πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί-

ναι επικίνδυνο και πρέπει να επισκευαστεί.

 Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα-

ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα-

σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό-

κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο

από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

 Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι-

είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του

μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’

αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε-

κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται

 Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.

Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν

άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή

φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό-

πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά

τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα-

χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ-

γαλείων αποτελεί αιτία πολλών ατυχημάτων.

 Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

 Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα-

ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες

οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν-

θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση

των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο-

νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας

 Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτεί-

νονται από τον κατασκευαστή. Ένας φορτιστής που είναι

κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη-

μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

 Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες

που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών μπο-

ρεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίν-

 Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά

από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά,

βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν

να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα

βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα-

λέσει τραυματισμούς ή φωτιά.

 Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι-

αρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επα-

φή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε κα-

λά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επα-

φή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική

βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν

σε ερεθισμούς του δέρματος ή σε εγκαύματα.

 Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι-

στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι-

κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για κατσαβίδια

 Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες

συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κα-

τά τις οποίες υπάρχει κίνδυνος η βίδα να συναντήσει τυ-

χόν μη ορατές ηλεκτροφόρες γραμμές. Η επαφή της βί-

δας με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί

να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τά-

ση και να οδηγήσει έτσι σε ηλεκτροπληξία.

 Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ-

γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ-

σφιγξης ή με μια μέγγενη παρά με το χέρι σας.

 Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ-

τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο

εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ-

λεια του ελέγχου του ηλεκτρικού εργαλείου.

 Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

Να προστατεύετε την μπαταρία από υπερβολικές

θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλια-

κή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρ-

χει κίνδυνος έκρηξης.

 Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της

μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την

μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκε-

φτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα-

θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.

OBJ_BUCH-1066-004.book Page 64 Tuesday, June 18, 2013 10:16 AMΕλληνικά | 65 Bosch Power Tools 1 609 92A 0BV | (18.6.13)  Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με

το ηλεκτρικό εργαλείο σας από την Bosch. Μόνο έτσι

προστατεύεται η μπαταρία από μια τυχόν επικίνδυνη υπερ-

 Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Bosch με

την τάση που αναφέρεται στην πινακίδα κατασκευαστή.

Σε περίπτωση που χρησιμοποιήσετε άλλες μπαταρίες, π. χ.

απομιμήσεις, ανακαινισμένες μπαταρίες ή μπαταρίες άλλων

κατασκευαστών υπάρχει κίνδυνος τραυματισμών καθώς και

υλικών ζημιών από εκρηγνυόμενες μπαταρίες.

Περιγραφή του προϊόντος και

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπορεί

να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

ή/και σοβαρούς τραυματισμούς.

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση

της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδη-

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσιμο

βιδών καθώς και για το βίδωμα και το λύσιμο παξιμαδιών στην

εκάστοτε αναφερόμενη περιοχή διαστάσεων.

Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον

απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού ερ-

γαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

1 Μύτη βιδώματος με ασφάλιση μπίλιας*

3 Κέλυφος μανδάλωσης

4 Λάμπα «Power Light»

5 Υποδοχή θηλιά μεταφοράς

6 Πλήκτρο απομανδάλωσης μπαταρίας*

8 Διακόπτης αλλαγής φοράς περιστροφής

10 Ένδειξη κατάστασης φόρτισης

11 Λαβή (μονωμένη επιφάνεια πιασίματος)

12 Φορέας γενικής χρήσης*

13 Μύτη βιδώματος (bit)*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί-

τα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά

Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος

εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ-

μη ακουστικής πίεσης 87 dB(A). Στάθμη ακουστικής ισχύος

98 dB(A). Ανασφάλεια μέτρησης K=3 dB.

Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών

κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με

το πρότυπο EN 60745:

Σφίξιμο βιδών και παξιμαδιών με το μέγιστο επιτρεπτό μέγεθος:

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει

μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη

στο πλαίσιο του προτύπου EN 60745 και μπορεί να

χρησιμοποιηθεί στη σύγκριση των διάφορων ηλεκτρικών εργα-

λείων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό

της επιβάρυνσης από τους κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα-

σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως,

που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με

μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η

στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό

μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδα-

σμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού δια-

στήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς

θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη

διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας

ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί-

ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από

τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού

διαστήματος που εργάζεσθε.

Μπουλονόκλειδο μπαταρίας GDR 10,8-LI

Αριθμός στροφών χωρίς φορτίο

μέγ. ροπή στρέψης περίπτωση

σκληρού βιδώματος σύμφωνα

μέγιστη διάμετρος βίδας

EPTA-Procedure 01/2003 kg 1,0 Τα τεχνικά χαρακτηριστικά εξακριβώθηκαν με μπαταρία από τη συσκευα- σία.

OBJ_BUCH-1066-004.book Page 65 Tuesday, June 18, 2013 10:16 AM66 | Ελληνικά

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε

συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειρι-

στή όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργα-

λείων που χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση της

εκτέλεσης των διάφορων εργασιών.

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που πε-

ριγράφεται στα «Τεχνικά στοιχεία» ταυτίζεται με τα ακόλουθα

πρότυπα ή κανονιστικά έγγραφα: EN 60745 σύμφωνα με τις δι-

ατάξεις των οδηγιών 2009/125/ΕΚ (διάταξη 1194/2012),

2011/65/ΕΕ, 2004/108/ΕΚ, 2006/42/ΕΚ.

Τεχνικός φάκελος (2006/42/EΚ) από:

Φόρτιση μπαταρίας (βλέπε εικόνα A)

 Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρο-

νται στη σελίδα εξαρτημάτων. Μόνο αυτοί οι φορτιστές εί-

ναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li-

Ionen) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο.

Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για

να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την

φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή.

Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.

Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική

εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)».

Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε-

ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

 Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου

μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η μπατα-

ρία μπορεί να υποστεί ζημιά ή βλάβη.

Για να αφαιρέσετε την μπαταρία 7 πατήστε τα πλήκτρα

απομανδάλωσης 6 και αφαιρέστε την μπαταρία τραβώντας την

από το κάτω μέρος του ηλεκτρικού εργαλείου. Μην εφαρμόσε-

Η μπαταρία είναι εξοπλισμένη με μια διάταξη επιτήρησης της

θερμοκρασίας με αισθητήρα NTC, η οποία περιορίζει την φόρ-

τιση της μπαταρίας εντός μιας περιοχής θερμοκρασίας από 0 °C

έως 45 °C. Μ’ αυτόν τον τρόπο επιτυγχάνεται η αύξηση της δι-

άρκειας ζωής της μπαταρίας.

Δώστε προσοχή στις υποδείξεις απόσυρσης.

Αντικατάσταση εργαλείου (βλέπε εικόνα B)

 Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν

από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα-

λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς

και κατά την μεταφορά του και τη διαφύλαξη/την

αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης

του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.

Τοποθέτηση των εργαλείων

Τραβήξτε το κέλυφος μανδάλωσης 3 προς τα εμπρός, εισάγετε

το εργαλείο τέρμα στην υποδοχή εργαλείου 2 και αφήστε πάλι

ελεύθερο το κέλυφος μανδάλωσης 3 για να μανδαλώσετε το ερ-

Να χρησιμοποιείτε πάντοτε μύτες βιδώματος με ασφάλιση μπίλι-

ας 1 κατά (DIN 3126-E6.3). Μπορείτε να χρησιμοποιήσετε και

άλλες μύτες βιδώματος 13 με τη βοήθεια ενός φορέα γενικής

χρήσης 12 με ασφάλιση μπίλιας.

Αφαίρεση του εργαλείου

Τραβήξτε το κέλυφος μανδάλωσης 3 προς τα εμπρός και αφαι-

Η υποδοχή εργαλείου 2 μαζί με το τοποθετημένο εργαλείο κι-

νείται από έναν ηλεκτροκινητήρα δια μέσου ενός συμπλέκτη και

ενός κρουστικού μηχανισμού.

Η διαδικασία εργασίας λαμβάνει χώρα σε δυο φάσεις:

Βίδωμα και Σφίξιμο (Μηχανισμός κρούσης ενεργός).

Ο κρουστικός μηχανισμός ενεργοποιείται μόλις σφίξει η κοχλιο-

σύνδεση και γι’ αυτό επιβαρύνεται ο κινητήρας. Μ’ αυτόν τον

τρόπο ο κρουστικός μηχανισμός μετατρέπει την ισχύ του κινητή-

ρα σε ομοιόμορφες περιστροφικές κρούσεις. Κατά το λύσιμο βι-

δών ή παξιμαδιών η διαδικασία αυτή εξελίσσεται αντίστροφα.

Τοποθέτηση της μπαταρίας

 Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες ιόντων λιθί-

ου της Bosch με τάση ίδια μ’ αυτήν που αναφέρεται επά-

νω στην πινακίδα κατασκευαστή του ηλεκτρικού σας ερ-

γαλείου. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε

τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.

Υπόδειξη: Η χρήση μπαταριών ακατάλληλων για το ηλεκτρικό

εργαλείο μπορεί να οδηγήσει σε λάθος λειτουργίες ή σε βλάβη

του ηλεκτρικού εργαλείου.

Θέστε το διακόπτη αλλαγής φοράς περιστροφής 8 στη μεσαία

θέση για να εμποδίσετε μια τυχόν αθέλητη εκκίνηση του μηχα-

νήματος. Εισάγετε τη φορτισμένη μπαταρία 7 στη λαβή και βε-

βαιωθείτε ότι μανδάλωσε καθώς και ότι δεν προεξέχει από τη

λαβή αλλά ότι είναι «πρόσωπο» μ’ αυτήν.

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Ρύθμιση φοράς περιστροφής (βλέπε εικόνα C)

Με το διακόπτη αλλαγής φοράς περιστροφής 8 μπορείτε ν’ αλ-

λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό,

όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 9 είναι πατη-

Δεξιόστροφη κίνηση: Για το βίδωμα βιδών και το σφίξιμο πα-

ξιμαδιών πατήστε το διακόπτη αλλαγής φοράς περιστροφής 8

Αριστερόστροφη κίνηση: Για να λύσετε ή να ξεβιδώσετε βίδες

και παξιμάδια πατήστε το διακόπτη αλλαγής φοράς περιστρο-

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το

διακόπτη ΟΝ/OFF 9 και κρατήστε τον πατημένο.

Η λάμπα 4 ανάβει όταν ο διακόπτης ON/OFF 9 είναι ελαφρά ή

τέρμα πατημένος και φωτίζει έτσι την περιοχή εργασίας όταν οι

συνθήκες φωτισμού είναι δυσμενείς.

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφή-

στε ελεύθερο το διακόπτη ON/OFF 9.

Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό-

κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.

Ρύθμιση αριθμού στροφών

Μπορείτε να ρυθμίσετε ομαλά τον αριθμό στροφών του ευρι-

σκόμενου σε λειτουργία ηλεκτρικού εργαλείου, ανάλογα με την

πίεση που ασκείτε στο διακόπτη ON/OFF 9.

Ελαφριά πίεση του διακόπτη ON/OFF 9 έχει σαν αποτέλεσμα

χαμηλό αριθμό στροφών. Ο αριθμός στροφών αυξάνει ανάλογα

με την αύξηση της πίεσης.

Ένδειξη κατάστασης φόρτισης της μπαταρίας

Η ένδειξη κατάστασης φόρτισης 10 της μπαταρίας δείχνει, όταν

ο διακόπτης ON/OFF 9 είναι κατά το ήμισυ ή τέρμα πατημένος,

για λίγα δευτερόλεπτα την κατάσταση φόρτισης της μπαταρίας

και αποτελείται από 3 πράσινες φωτοδιόδους.

Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμο-

Όταν το ηλεκτρικό εργαλείο χρησιμοποιείται σύμφωνα με τον

προορισμό του δεν μπορεί να υπερφορτωθεί. Όταν όμως επι-

βαρυνθεί υπερβολικά ή όταν δεν εργάζεται μέσα στην εγκριμέ-

νη περιοχή θερμοκρασίας της μπαταρίας μεταξύ 0–70 °C, τότε

ο αριθμός στροφών μειώνεται. Το ηλεκτρικό εργαλείο αποκτά

πάλι τον πλήρη αριθμό στροφών μόλις επιτευχθεί η εγκριμένη

θερμοκρασία μπαταρίας.

Προστασία από ολοκληρωτική εκφόρτιση

Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική

εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)».

Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε-

ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

 Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το πα-

ξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Πε-

ριστρεφόμενα εργαλεία μπορεί να γλιστρήσουν.

Η ροπή στρέψης εξαρτάται από τη διάρκεια της κρούσης. Η μέ-

γιστη ροπή στρέψης που μπορεί να επιτευχθεί αποτελείται από

το άθροισμα όλων των μεμονωμένων ροπών στρέψης που εμ-

φανίζονται στις εκάστοτε μεμονωμένες κρούσεις. Η μέγιστη ρο-

πή στρέψης επιτυγχάνεται μετά από διάρκεια κρούσης 6–10

δευτερολέπτων. Μετά την πάροδο του χρόνου αυτού η ροπή

στρέψης αυξάνει μόνο ελάχιστα.

Η διάρκεια κρούσης πρέπει να εξακριβώνεται για την εκάστοτε

αναγκαία ροπή στρέψης. Η πραγματικά επιτευχθείσα ροπή

στρέψης πρέπει να ελέγχεται πάντοτε με τη βοήθεια ενός δυνα-

Βιδώματα σε σκληρή, ελαστική ή μαλακή θέση

Όταν κατά τη διάρκεια μιας δοκιμής μετρήσετε τις ροπές στρέ-

ψεις που εμφανίζονται σε μια σειρά κρούσεων και ακολούθως

μεταφέρετε τις τιμές αυτές σε ένα διάγραμμα, λαμβάνετε την

καμπύλη εξέλιξης της ροπής στρέψης. Το ύψος της καμπύλης

αναλογεί στη μέγιστη ροπή στρέψης που επιτεύχθηκε, ενώ η

κλίση της δείχνει μέσα σε ποιο χρονικό διάστημα επιτεύχθηκε η

μέγιστη ροπή στρέψης.

Η εξέλιξη της ροπής στρέψης εξαρτάται από τους εξής παράγο-

– Από την αντοχή των βιδών/των παξιμαδιών

– Από το είδος της επιφάνειας (ροδέλα, δισκοειδές ελατήριο,

– Από την αντοχή του υλικού που πρόκειται να βιδωθεί

– Από την ύπαρξη και την ποσότητα λίπους στη θέση βιδώμα-

Ανάλογα προκύπτουν και οι εξής αντίστοιχες περιπτώσεις βιδώ-

– Η σκληρή θέση βιδώματος προκύπτει κατά το βίδωμα με-

τάλλου επάνω σε μέταλλο όταν χρησιμοποιούνται ροδέλες.

Η μέγιστη ροπή στρέψης επιτυγχάνεται μετά από έναν σχετι-

κά βραχύ χρόνο κρούσης (μεγάλη κλίση της διαδρομής χαρα-

κτηριστικών). Ο μη αναγκαίος χρόνος κρούσης βλάπτει μόνο

– Η ελαστική θέση βιδώματος προκύπτει κατά το βίδωμα με-

τάλλου επάνω σε μέταλλο όταν, όμως, χρησιμοποιούνται ρο-

δέλες ελατηρίου, δισκοειδή ελατήρια, πίροι ή βίδες στήριξης

καθώς και όταν γίνεται χρήση επεκτάσεων.

– Η μαλακή θέση βιδώματος προκύπτει κατά το βίδωμα π. χ.

μετάλλου επάνω σε ξύλο, ή όταν χρησιμοποιούνται ροδέλες

Στην ελαστική και στη μαλακή θέση βιδώματος η μέγιστη ροπή

στρέψης είναι πιο χαμηλή από εκείνη στη σκληρή θέση. Είναι

επίσης απαραίτητος και ένας σημαντικά πιο μεγάλος χρόνος

Φωτοδίοδος Χωρητικότητα

Διαρκές φως 3 x Πράσινο ≥ 2/3

Διαρκές φως 2 x Πράσινο ≥1/3

Διαρκές φως 1 x Πράσινο < 1/3

Αναβοσβήνον φως 1 x Πράσινο Εφεδρεία

OBJ_BUCH-1066-004.book Page 67 Tuesday, June 18, 2013 10:16 AM68 | Ελληνικά 1 609 92A 0BV | (18.6.13) Bosch Power Tools Προσανατολιστικές τιμές για μέγιστες ροπές στρέψης βιδών

Στοιχεία σε Nm, υπολογισένα ε βάση τη διατοή τάση. Εκετάλλευση του σηείου θραύση 90 % (υπό συντελεστή τριβή

= 0,12). Να διεξάγετε πάντοτε έλεγχο ετρώντα τη ροπή στρέψη ε ένα δυναόετρο.

Πριν βιδώσετε εγάλε, ακριέ βίδε σε σκληρά υλικά θα πρέ-

πει πρώτα να ανοίξετε ια τρύπα ε διάετρο ίδια ’ αυτή του

πυρήνα του σπειρώατο και βάθο περίπου

Συντήρηση και Service

Συντήρηση και καθαρισμός

 Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν

από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα-

λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς

και κατά την μεταφορά του και τη διαφύλαξη/την

αποθήκευσή του. Σε περίπτωση αθέλητη ενεργοποίηση

του διακόπτη ON/OFF υπάρχει κίνδυνο τραυατισού.

 Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι-

σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Όταν η παταρία δε λειτουργεί πλέον παρακαλούε να απευ-

θυνθείτε σ’ ένα εξουσιοδοτηένο κατάστηα Service για ηλε-

κτρικά εργαλεία τη Bosch.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στι ερωτήσει σα σχετικά ε την επισκευή

και τη συντήρηση του προϊόνο σα καθώ για τα κατάλληλα

Η οάδα παροχή συβουλών τη Bosch απαντά ευχαρίστω

στι ερωτήσει σα σχετικά ε τα προϊόντα α και τα ανταλλα-

Όταν ζητάτε διασαφητικέ πληροφορίε καθώ και όταν παραγ-

γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το

10ψήφιο αριθό ευρετηρίου που αναγράφεται στην πινακίδα

19400 Κορωπί – Αθήνα

Οι περιεχόενε παταρίε ιόντων λιθίου υπόκεινται στι απαι-

τήσει των επικίνδυνων αγαθών. Οι παταρίε πορούν να ε-

ταφερθούν οδικώ από το χρήστη χωρί άλλου όρου.

Όταν, όω, οι παταρίε αποστέλλονται από τρίτου (π.χ. αε-

ροπορικώ ή ε εταιρία εταφορών) πρέπει να τηρούνται διά-

φορε ιδιαίτερε απαιτήσει για τη συσκευασία και τη σήανση.

Εδώ πρέπει, κατά την προετοιασία του υπό αποστολή τεαχί-

ου, να ζητηθεί οπωσδήποτε και η συβουλή ενό ειδικού για

Να αποστέλλετε τι παταρίε όνο όταν το περίβληα είναι

άθικτο. Να κολλάτε τι γυνέ επαφέ ε κολλητική ταινία και

να συσκευάζετε την παταρία κατά τέτοιο τρόπο, ώστε αυτή να

ην κουνιέται έσα στη συσκευασία.

Παρακαλούε να λαβάνετε επίση υπόψη σα και τυχόν πιο

αυστηρέ εθνικέ διατάξει.

Τα ηλεκτρικά εργαλεία, οι παταρίε, τα εξαρτήατα

και οι συσκευασίε πρέπει να ανακυκλώνονται ε τρόπο

φιλικό προ το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία και τι παταρίε στα απορ-

ρίατα του σπιτιού σα!

Μόνο για χώρες της ΕΕ:

Σύφωνα ε την Κοινοτική Οδηγία

2012/19/EE τα άχρηστα ηλεκτρικά εργα-

λεία και σύφωνα ε την Κοινοτική Οδηγία

2006/66/EΚ οι χαλασένε ή αναλωένε

παταρίε δεν είναι πλέον υποχρεωτικό να

συλλέγονται ξεχωριστά για να ανακυκλωθούν

ε τρόπο φιλικό προ το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Παρακαλούε να δώσετε προσοχή στι

υποδείξει στο κεφάλαιο «Μεταφορά»,

Τηρούμε το δικαίωμα αλλαγών.

Κλάσεις αντοχής σύμφωνα

Στάνταρ βίδες Όρθιες, σταθερές βίδες
