KASUTUSJUHEND GDR 10 8LI BOSCH

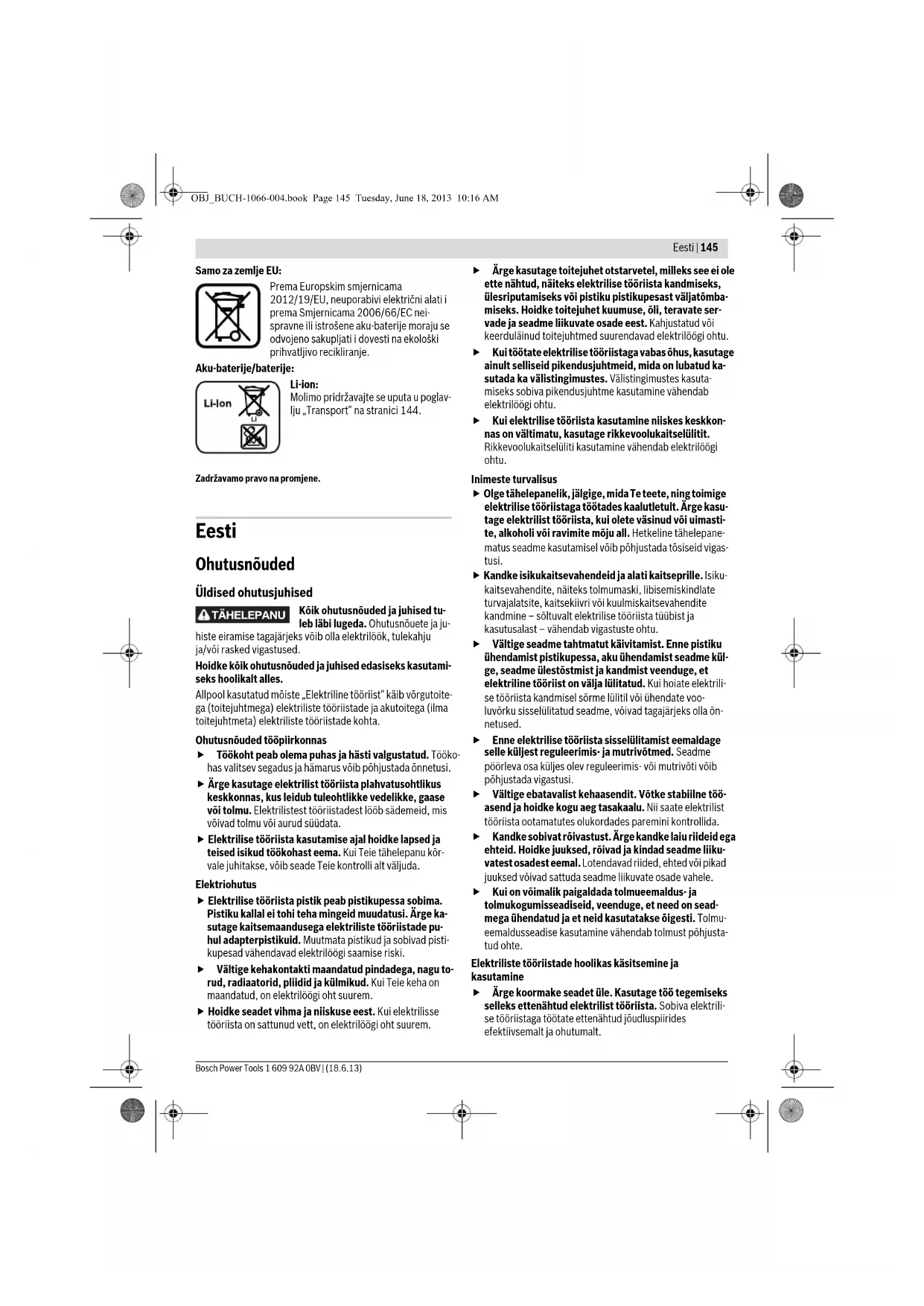

et Algupärane kasutusjuhend

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised tu-

leb läbi lugeda. Ohutusnõuete ja ju-

histe eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami-

seks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite-

ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma

toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

 Töökoht peab olema puhas ja hästi valgustatud. Tööko-

has valitsev segadus ja hämarus võib põhjustada õnnetusi.

 Ärge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

 Elektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu kõr-

vale juhitakse, võib seade Teie kontrolli alt väljuda.

 Elektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka-

sutage kaitsemaandusega elektriliste tööriistade pu-

hul adapterpistikuid. Muutmata pistikud ja sobivad pisti-

kupesad vähendavad elektrilöögi saamise riski.

 Vältige kehakontakti maandatud pindadega, nagu to-

rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

 Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

 Ärge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast väljatõmba-

miseks. Hoidke toitejuhet kuumuse, õli, teravate ser-

vade ja seadme liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

 Kui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud ka-

sutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

 Kui elektrilise tööriista kasutamine niiskes keskkon-

nas on vältimatu, kasutage rikkevoolukaitselülitit.

Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi

 Olge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge kasu-

tage elektrilist tööriista, kui olete väsinud või uimasti-

te, alkoholi või ravimite mõju all. Hetkeline tähelepane-

matus seadme kasutamisel võib põhjustada tõsiseid vigas-

 Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku-

kaitsevahendite, näiteks tolmumaski, libisemiskindlate

turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste ohtu.

 Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme kül-

ge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate elektrili-

se tööriista kandmisel sõrme lülitil või ühendate voo-

luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn-

 Enne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

 Vältige ebatavalist kehaasendit. Võtke stabiilne töö-

asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist

tööriista ootamatutes olukordades paremini kontrollida.

 Kandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku-

vatest osadest eemal. Lotendavad riided, ehted või pikad

juuksed võivad sattuda seadme liikuvate osade vahele.

 Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on sead-

mega ühendatud ja et neid kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab tolmust põhjusta-

Elektriliste tööriistade hoolikas käsitsemine ja

 Ärge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva elektrili-

se tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

TÄHELEPANU OBJ_BUCH-1066-004.book Page 145 Tuesday, June 18, 2013 10:16 AM146 | Eesti

1 609 92A 0BV | (18.6.13) Bosch Power Tools

 Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

 Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

 Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada isi-

kutel, kes seadet ei tunne või pole siintoodud juhiseid

lugenud. Asjatundmatute isikute käes on elektrilised töö-

 Hoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või kah-

justatud määral, mis mõjutab seadme töökindlust. Las-

ke kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti hool-

datud elektrilised tööriistad.

 Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool-

datud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

 Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu konk-

reetse seadmetüübi jaoks ette nähtud. Arvestage see-

juures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Akutööriistade hoolikas käsitsemine ja kasutamine

 Laadige akusid ainult tootja poolt soovitatud akulaadi-

jatega. Akulaadija, mis sobib teatud tüüpi akudele, muu-

tub tuleohtlikuks, kui seda kasutatakse teiste akudega.

 Kasutage elektrilistes tööriistades ainult selleks ette-

nähtud akusid. Teiste akude kasutamine võib põhjustada

vigastusi ja tulekahjuohtu.

 Hoidke kasutusel mitteolevad akud eemal kirjaklamb-

ritest, müntidest, võtmetest, naeltest, kruvidest või

teistest väikestest metallesemetest, mis võivad kon-

taktid omavahel ühendada. Akukontaktide vahel tekkiva

lühise tagajärjeks võivad olla põletused või tulekahju.

 Väärkasutuse korral võib akuvedelik välja voolata. Väl-

tige sellega kokkupuudet. Juhusliku kokkupuute kor-

ral loputage kahjustatud kohta veega. Kui vedelik sa-

tub silma, pöörduge lisaks arsti poole. Väljavoolav aku-

vedelik võib põhjustada nahaärritusi või põletusi.

 Laske elektrilist tööriista parandada ainult kvalifitsee-

ritud spetsialistidel, kes kasutavad originaalvaruosi.

Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded kruvikeerajate kasutamisel

 Kui teostate töid, mille puhul võib kruvi tabada varja-

tud elektrijuhtmeid, hoidke seadet ainult isoleeritud

käepidemetest. Kruvi kokkupuude pinge all oleva elektri-

juhtmega võib pingestada seadme metallosad ja põhjusta-

 Kinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega hoi-

 Enne käestpanekut oodake, kuni elektriline tööriist on

seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus-

tada kontrolli kaotuse seadme üle.

 Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva päi-

kesekiirguse eest, samuti vee, tule ja niiskuse

eest. Esineb plahvatusoht.

 Aku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde kor-

ral pöörduge arsti poole. Aurud võivad ärritada hingamis-

 Kasutage akut üksnes koos Boschi elektrilise tööriista-

ga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest.

 Kasutage üksnes Boschi originaalakusid, mille pinge

vastab elektrilise tööriista andmesildil toodud pingele.

Muude akude, nt järeletehtud või parandatud akude või

teiste tootjate akude kasutamine põhjustab plahvatus- ja

Seadme ja selle funktsioonide kirjel-

Kõik ohutusnõuded ja juhised tuleb läbi lu-

geda. Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või

Avage kokkuvolditud lehekülg, millel on toodud joonised

seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah-

Nõuetekohane kasutamine

Seade on ette nähtud nimetatud mõõtudega kruvide sisse- ja

väljakeeramiseks, samuti mutrite pingutamiseks ja vabasta-

Elektrilise tööriista tuli on mõeldud vaid elektrilise tööriista

tööpiirkonna valgustamiseks, tuli ei sobi ruumide valgustami-

seks koduses majapidamises.

Seadme osade numeratsiooni aluseks on jooniste leheküljel

6 Aku vabastusklahv*

9 Lüliti (sisse/välja)

10 Aku täituvusastme indikaator

OBJ_BUCH-1066-004.book Page 146 Tuesday, June 18, 2013 10:16 AMEesti | 147 Bosch Power Tools 1 609 92A 0BV | (18.6.13) 11 Käepide (isoleeritud haardepind)

12 Universaaladapter*

13 Kruvikeeramistarvik*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-

kute täieliku loetelu leiate meie lisatarvikute kataloogist.

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:

helirõhu tase 87 dB(A); müravõimsuse tase 98 dB(A). Mõõ-

temääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

(kolme telje vektorsumma) ja mõõtemää-

ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

Lubatud maksimaalsete mõõtmetega kruvide ja mutrite pin-

Käesolevas juhendis toodud vibratsioon on mõõdetud stan-

dardi EN 60745 kohase mõõtemeetodi järgi ja seda saab ka-

sutada elektriliste tööriistade omavaheliseks võrdlemiseks.

See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu-

tamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasu-

tatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui

tööriista hooldus pole piisav, võib vibratsioonitase kõikuda.

See võib vibratsiooni tööperioodi jooksul tunduvalt suurenda-

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae-

ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te-

gelikult tööle rakendamata. See võib vibratsiooni tööperioodi

jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-

Deklareerime ainuvastutajana, et punktis „Tehnilised and-

med“ kirjeldatud toode vastab järgmistele normidele või stan-

darditele: EN 60745 kooskõlas direktiivide 2009/125/EÜ

(määrus 1194/2012), 2011/65/EL, 2004/108/EÜ,

2006/42/EÜ nõuetega.

Aku laadimine (vt joonist A)

 Kasutage lisatarvikute lehel nimetatud akulaadijaid.

Vaid need akulaadijad on kohandatud seadmes kasutatud

Li-ioon-aku laadimiseks.

Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist akulaa-

dimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku

kasutusiga. Laadimise katkestamine ei kahjusta akut.

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic

Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku

puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.

 Pärast elektrilise tööriista automaatset väljalülitamist

ärge vajutage enam lülitile (sisse/välja). Aku võib kah-

Aku 7 väljavõtmiseks vajutage vabastusklahvidele 6 ja tõm-

make aku suunaga alla seadmest välja. Ärge rakendage see-

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab

akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab

Järgige kasutusressursi ammendanud seadmete käitlemise

Tarviku vahetus (vt joonist B)

 Eemaldage aku seadmest enne mis tahes töid seadme

kallal (nt hooldus, tarvikute vahetus jmt), samuti enne

seadme transportimist ja hoiulepanekut. Lüliti (sisse/

välja) soovimatul käsitsemisel esineb vigastuste oht.

Tõmmake lukustushülssi 3 ette, lükake tarvik lõpuni padrunis-

Kasutage üksnes kuulkinnitusega tarvikuid 1 (DIN 3126-

E6.3). Teiste kruvikeeramisotsakute 13 paigaldamiseks ka-

sutage kuulkinnitusega universaaladapterit 12.

kg 1,0 Tehnilised andmed tehtud kindlaks tarnekomplekti kuuluvat akut kasu-tades. Henk Becker

Padruni 2 ja tarviku paneb tööle elektrimootor reduktori ja

löögimehhanismi kaudu.

Tööprotsess jaguneb kahte etappi:

kruvikeeramine ja pingutamine (löögimehhanism on töös).

Löögimehhanism rakendub niipea, kui kruviühendus on kinni

ja kui mootorile avaldub koormus. Löögimehhanism muundab

mootori jõu ühtlasteks pöördlöökideks. Kruvide või mutrite

lahtikeeramisel kulgeb see protsess vastupidises järjekorras.

Seadme kasutuselevõtt

 Kasutage ainult Boschi originaalseid Li-ioon-akusid,

mille pinge vastab seadme andmesildil toodud pingele.

Teiste akude kasutamine võib põhjustada vigastusi ja põ-

Märkus: Seadme jaoks ebasobivate akude kasutamine võib

põhjustada häireid seadme töös või seadet kahjustada.

Seadke reverslüliti 8 keskasendisse, vältimaks seadme taht-

matut sisselülitamist. Asetage laetud aku 7 pidemesse, kuni

aku fikseerub tuntavalt kohale ja on pidemega ühetasa.

Pöörlemissuuna ümberlülitamine (vt joonist C)

Reverslülitiga 8 saate muuta seadme pöörlemissuunda. Kui

lüliti (sisse/välja) 9 on alla vajutatud, siis ei ole pöörlemissuu-

na muutmine võimalik.

Parem käik: Kruvide sissekeeramiseks ja mutrite pingutami-

seks suruge reverslüliti 8 lõpuni vasakule.

Vasak käik: Kruvide ja mutrite välja- või lahtikeeramiseks va-

jutage reverslüliti 8 lõpuni paremale.

Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 9 alla

Lamp 4 põleb, kui lüliti (sisse/välja) 9 on osaliselt või täielikult

alla vajutatud, ja valgustab tööpiirkonda pimedas või hämaras

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 9.

Energia säästmiseks lülitage elektriline tööriist sisse vaid siis,

Pöörete reguleerimine

Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida

vastavalt lülitile (sisse/välja) 9 rakendatavale survele.

Kerge survega lülitile (sisse/välja) 9 reguleerite pöörded ma-

dalaks. Surve suurendamisega tõstate ka pöörete arvu.

Aku täituvusastme indikaator

Aku täituvusastme indikaator 10 näitab osaliselt või täielikult

allavajutatud lüliti (sisse/välja) 9 puhul mõne sekundi jooksul

aku täituvusastet ja koosneb 3 rohelisest LED-tulest.

Temperatuurist sõltuv ülekoormuskaitse

Nõuetekohasel kasutamisel ei ole võimalik avaldada tööriista-

le ülekoormust. Liiga suure koormuse korral või juhul, kui aku

temperatuur on väljaspool lubatud vahemikku 0–70 °C, vä-

heneb pöörete arv. Seade töötab täispööretel alles siis, kui

aku temperatuur on lubatud vahemikus.

Kaitse täieliku tühjenemise vastu

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic

Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku

puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.

 Mutrile/kruvile asetamisel peab seade olema välja lüli-

tatud. Pöörlevad tarvikud võivad kohalt libiseda.

Pöördemoment sõltub löögi kestusest. Maksimaalne pöörde-

moment saadakse kõikide löökidega saavutatud üksikute

pöördemomentide summast. Maksimaalne pöördemoment

saavutatakse 6–10 sekundit kestva löögiaja järel. Pärast se-

da aega suureneb pöördemoment pingutamisel veel vaid mi-

Löögiaeg tuleb kindlaks teha iga vajaliku pingutuspöördemo-

mendi jaoks. Tegelikult saavutatud pingutuspöördemomenti

tuleb alati kontrollida pöördemomendivõtme abil.

Kõvad, vetruvad või pehmed kruviühendused

Kui testi ajal mõõdetakse ühe löögijada piires saavutatud

pöördemomendid ja kantakse diagrammi, saadakse pöörde-

momendi kulgemise kõver. Kõvera kõrgus vastab maksimaal-

sele saavutatavale pöördemomendile, kõvera järskus näitab,

millise aja jooksul see saavutatakse.

Pöördemomendi kulgemine sõltub järgmistest teguritest:

– Kruvide/mutrite tugevus

– Aluse tüüp (seib, taldrikvedru, tihend)

– Ühendatava materjali tugevus

– Kruviühenduse määrdeolud

Vastavalt sellele tulenevad järgmised kasutusjuhud:

– Kõva ühendus esineb metalli ühendamisel metalliga, ka-

sutades alusseibe. Maksimaalne pöördemoment saavuta-

takse suhteliselt lühikese löögiaja möödudes (järsk kõver).

Asjatult pikk löögiaeg vaid kahjustab seadet.

– Vetruv ühendus esineb metalli ühendamisel metalliga,

kuid kasutades vedrurõngaid, polte või koonilise sabaga

kruvisid/mutreid, samuti pikendusi.

– Pehme ühendus esineb näiteks metalli ühendamisel pui-

duga või kasutades alusena plii- või fiiberseibe.

Vetruva ja pehme ühenduse puhul on maksimaalne pingutus-

pöördemoment väiksem kui kõva ühenduse puhul. Samuti on

vajalik tunduvalt pikem löögiaeg.

Andmed Nm-tes, arvestatud pinge ristlõikest; venivuspiiri ärakasutamine 90 % (hõõrdetegur μ

= 0,12). Tegelikult saavutatud

pingutuspöördemomenti tuleb alati kontrollida pöördemomendivõtme abil.

kruvipikkuse ulatuses auk ette puurida.

Hooldus ja teenindus

 Eemaldage aku seadmest enne mis tahes töid seadme

kallal (nt hooldus, tarvikute vahetus jmt), samuti enne

seadme transportimist ja hoiulepanekut. Lüliti (sisse/

välja) soovimatul käsitsemisel esineb vigastuste oht.

 Seadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Kui aku enam ei tööta, pöörduge palun Boschi elektriliste töö-

riistade volitatud remonditöökotta.

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse

ning varuosade kohta esitatud küsimustele. Joonised ja teabe

varuosade kohta leiate ka veebisaidilt:

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus-

Järelepärimiste esitamisel ja tagavaraosade tellimisel näida-

ke kindlasti ära seadme andmesildil olev 10-kohaline toote-

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak-

se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on

lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või eks-

pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti-

vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami-

sel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta.

Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa-

Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid

tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos ol-

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2012/19/EL elektri- ja elektroonikasead-

mete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb defektsed või kasutus-

ressursi ammendanud akud/patareid eraldi

kokku koguda ja keskkonnasäästlikult kor-

port“, lk 149. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu

Tugevusklassid vastavalt
