KASUTUSJUHEND GSR 18 VEC TE Professional BOSCH

et Algupärane kasutusjuhend

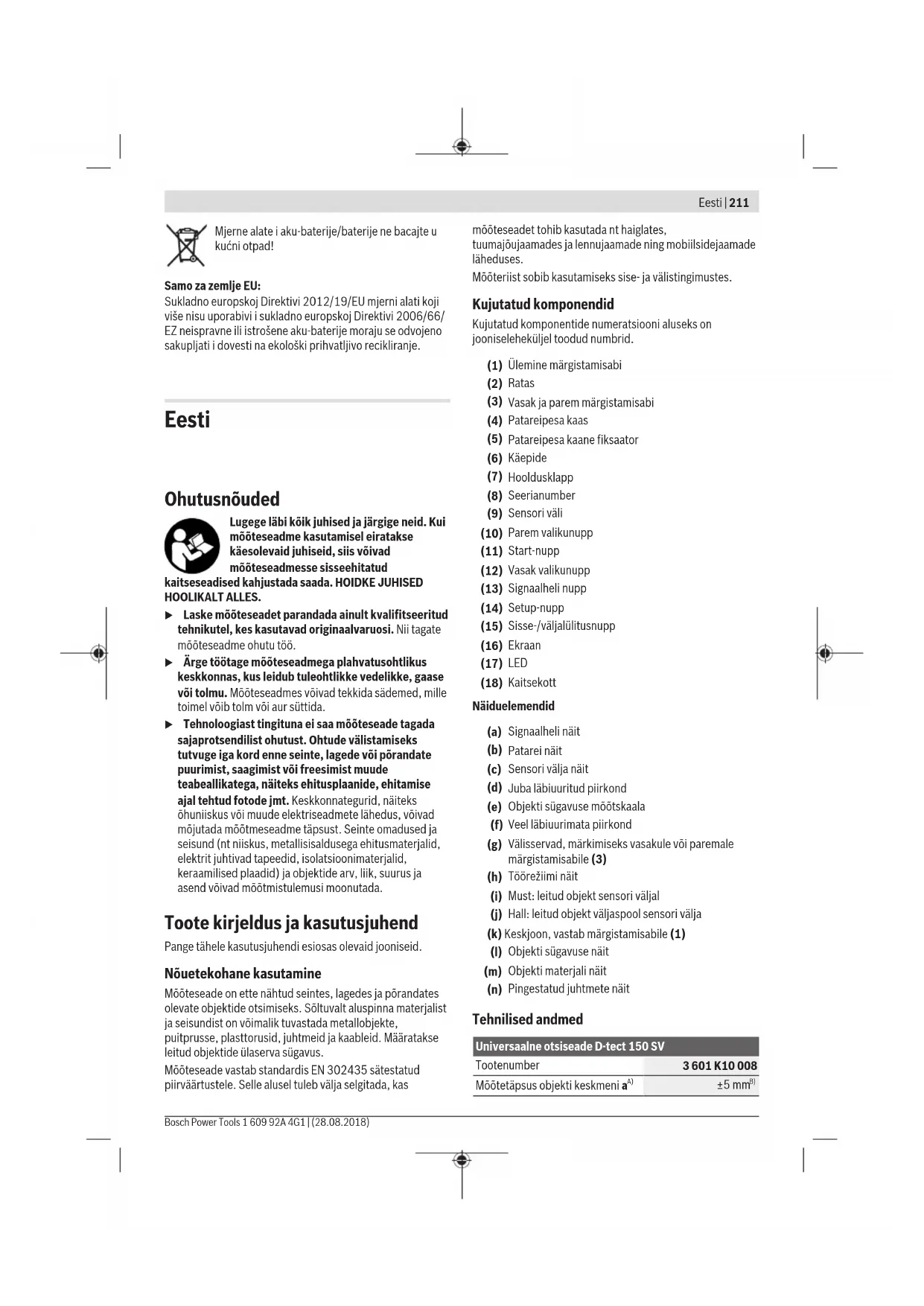

Lugege läbi kõik juhised ja järgige neid. Kui

mõõteseadme kasutamisel eiratakse

käesolevaid juhiseid, siis võivad

mõõteseadmesse sisseehitatud

kaitseseadised kahjustada saada. HOIDKE JUHISED HOOLIKALT ALLES. u Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate

mõõteseadme ohutu töö. u Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Mõõteseadmes võivad tekkida sädemed, mille

toimel võib tolm või aur süttida. u Tehnoloogiast tingituna ei saa mõõteseade tagada sajaprotsendilist ohutust. Ohtude välistamiseks

tutvuge iga kord enne seinte, lagede või põrandate

puurimist, saagimist või freesimist muude

teabeallikatega, näiteks ehitusplaanide, ehitamise

ajal tehtud fotode jmt. Keskkonnategurid, näiteks

õhuniiskus või muude elektriseadmete lähedus, võivad

mõjutada mõõtmeseadme täpsust. Seinte omadused ja

seisund (nt niiskus, metallisisaldusega ehitusmaterjalid,

elektrit juhtivad tapeedid, isolatsioonimaterjalid,

keraamilised plaadid) ja objektide arv, liik, suurus ja

asend võivad mõõtmistulemusi moonutada.

Toote kirjeldus ja kasutusjuhend

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Mõõteseade on ette nähtud seintes, lagedes ja põrandates

olevate objektide otsimiseks. Sõltuvalt aluspinna materjalist

ja seisundist on võimalik tuvastada metallobjekte,

puitprusse, plasttorusid, juhtmeid ja kaableid. Määratakse

leitud objektide ülaserva sügavus.

Mõõteseade vastab standardis EN302435 sätestatud

piirväärtustele. Selle alusel tuleb välja selgitada, kas

mõõteseadet tohib kasutada nt haiglates,

tuumajõujaamades ja lennujaamade ning mobiilsidejaamade

Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on

jooniseleheküljel toodud numbrid.

Ülemine märgistamisabi

Vasak ja parem märgistamisabi

Sisse-/väljalülitusnupp

Juba läbiuuritud piirkond

Objekti sügavuse mõõtskaala

Veel läbiuurimata piirkond

Välisservad, märkimiseks vasakule või paremale

märgistamisabile (3)

Must: leitud objekt sensori väljal

Hall: leitud objekt väljaspool sensori välja

(k) Keskjoon, vastab märgistamisabile (1)

Objekti sügavuse näit

Objekti materjali näit

Pingestatud juhtmete näit

Universaalne otsiseade D-tect 150 SV Tootenumber

Mõõtetäpsus objekti keskmeni a

Universaalne otsiseade D-tect 150 SV Näidatud objekti sügavuse täpsus b

Minimaalne kaugus kahe

Töötemperatuur –10 °C...+50 °C Hoiutemperatuur –20 °C...+70 °C Radarsensor

– Töötamise sagedusala 2200–5500MHz

– Saatevõimsus maks. 0,01mW Induktiivne sensor

– Töötamise sagedusala 5,9–6,1kHz

magnetväljatugevus (10m

Maksimaalne tugikõrgust ületav

Suhteline õhuniiskus maks. 90 %

Mõõtmed (pikkus × laius × kõrgus) 220 × 97 × 120 mm

Kaitseklass IP54 (kaitstud tolmu ja

B) olenevalt objekti suurusest ja liigist ning aluspõhja materjalist ja

C) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt

kondensatsiooni tõttu juhtivaks muutuda.

Teie mõõteseadme ühetähenduslikuks identimiseks kasutatakse

tüübisildil olevat seerianumbrit (8). u Aluspinna ebasoodsate omaduste korral võivad mõõtmistulemused mõõtetäpsuse ja

tuvastamissügavuse osas halvemad olla.

Vastuvõtjatestiks, mis kontrollib häiresignaali mõju

mõõteseadmele, kasutatakse standardi ETSITS103361

(V1.1.1) peatükis 9.4.1 objekti sügavusega d=60mm

defineeritud töökindluse kriteeriumi ja taset.

Häirekindluse testil kasutatakse järgmist töökindluse

Teatud tingimustel (nt elektrostaatilise lahenduse või

elektromagnetväljade mõju) ei pruugi mõõtmistulemused

olla õiged, mõõtmistulemused võivad kaduma minna ning

võib osutuda vajalikuks mõõteseade patareide eemaldamise

ja uuesti paigaldamise teel lähtestada.

Patareide paigaldamine/vahetamine

Mõõteseadmes on soovitatav kasutada leelis-mangaan-

patareisid või akusid.

Patareipesa kaane (4) avamiseks vajutage fiksaatorit (5)

noole suunas ja võtke patareipesa kaas ära. Pange sisse

patareid või akud. Seejuures jälgige õiget polaarsust

vastavalt patareipesal olevatele märkidele.

Patarei näit (b) ekraani (16) ülemisel olekureal näitab

patareide või akude laetusseisundit.

Suunis: patareide või akude õigeaegseks vahetamiseks

jälgige vahetuvat patarei sümbolit.

Please change batteries

Kui ekraanile (16) ilmub

salvestatakse seaded ja

automaatselt välja. Mõõtmisi

ei saa enam teostada. Vahetage patareid või akud.

Patareide või akude väljavõtmiseks vajutage patareipesa

kaanel kujutatud viisil patarei/aku tagumist otsa (1.).

Patarei/aku esimene ots vabaneb patareipesast (2.), nii et

patarei või aku saab lihtsalt välja võtta.

Vahetage alati välja kõik patareid või akud korraga. Kasutage

ainult ühe tootja ja ühesuguse mahtuvusega patareisid või

akusid. u Kui te mõõteriista pikemat aega ei kasuta, võtke patareid või akud välja. Patareid ja akud võivad pikemal

seismisel korrodeeruda ja iseeneslikult tühjeneda.

Töö u Kaitske mõõteriista niiskuse ja otsese päikesekiirguse eest. u Ärge jätke mõõteseadet äärmuslike temperatuuride või temperatuurikõikumiste kätte. Laske suuremate

temperatuurikõikumiste korral temperatuuril enne

sisselülitamist ühtlustuda. Äärmuslikel temperatuuridel

või temperatuurikõikumiste korral võidakse

mõõteseadme täpsust ja näitu ekraanil mõjutada.

u Ärge kinnitage sensori väljas (9) mõõteseadme

tagaküljele mitte mingeid kleebiseid või silte.

Mõõtmistulemusi mõjutavad eriti metallist sildid.u Saateseadmete, nagu nt WLANi, UMTSi, lennuradari,

saatemastide või mikrolainete lähemas ümbruses

kasutamine või töötamine võib mõõtefunktsiooni

u Mõned keskkonnatingimused võivad

mõõtmistulemusi põhimõtteliselt mõjutada. Sinna

kuuluvad nt tugevaid elektri-, magnet- või

elektromagnetvälju tekitavate seadmete lähedus,

niiskus, metalli sisaldavad ehitusmaterjalid,

alumiiniumfooliumiga kaetud

soojusisolatsioonimaterjalid ning elektrit juhtivad

tapeedid või keraamilised plaadid. Seetõttu uurige

enne seinte, lagede või põrandate puurimise, saagimise

või freesimise alustamist ka teisi infoallikaid (nt

Talitlusviis (vt jn B)

kontrollitakse sensori välja

(9) all olevat materjali

mõõtesuunas A kuni näidatud

mõõtesügavuseni. Mõõtmine

mõõteseadme liikumise ajal

suunas B ja minimaalse

mõõtmislõigu 10cm korral.

Liigutage mõõteseadet

seinal alati otsesuunas,

kerge survega, et ratastel

objekte, mille materjal

seina omast erineb. Ekraanil näidatakse objekti sügavust

ja võimaluse korral ka materjali.

Optimaalsed tulemused saadakse, kui mõõtelõigu pikkus on

vähemalt 40cm ja mõõteseadet liigutatakse üle kogu

uuritava koha. Usaldusväärselt tuvastatakse talitluspõhiselt

mõõteseadme liikumissuunaga ristuvate objektide

Liikuge seepärast mööda uuritavat pinda alati

Kui seinas on üksteise peal mitu objekti, näidatakse ekraanil

objekti, mis on pinnale kõige lähemal.

Leitud objektide omaduste kujutis ekraanil (16) võib

tegelikest objekti omadustest erineda. Eelkõige väga õhukesi

objekte kujutatakse ekraanil paksematena. Suuremaid

silindrilisi objekte (nt plast- või veetorud) võidakse ekraanil

kuvada peenematena, kui nad tegelikult on.

– plasttorud (nt vettjuhtivad plasttorud nagu põranda- või

seinaküttetorud jmt läbimõõduga vähemalt 10mm,

tühjad torud läbimõõduga vähemalt 20mm)

– elektrijuhtmed (olenevalt sellest, kas nad on pingestatud

– kolmefaasilise voolu juhtmed (nt pliidini)

– väikepingejuhtmed (nt uksekell, telefon)

– igat tüüpi metalltorud, -latid, kandurid (nt teras, vask,

Mõõtmine on võimalik

– puidu, kipsplaadi taga

Erilised mõõtmisjuhud

Ebasoodsad olud võivad mõõtmistulemust põhimõtteliselt

– mitmekihilised seinad

– tühjad plasttorud ja puitprussid tühimikes ja kergseintes

– niiske seinamaterjal

– tühimikud seinas; neid võib mõõteseade kuvada

– tugevaid magnetvälju või elektromagnetvälju tekitavate

seadmete, nt mobiilside baasjaamade või generaatorite

Sisse-/väljalülitamine

u Kontrollige enne mõõteseadme sisselülitamist, et

sensori väli (9) ei oleks niiske. Pühkige mõõteseade

vajadusel riidelapiga kuivaks.

u Kui mõõteseadme temperatuur tugevalt vaheldus,

laske temperatuuril enne sisselülitamist ühtlustuda.

– Mõõteseadme sisselülitamiseks vajutage sisse-/

väljalülitusnuppu (15) või start-nuppu (11).

– LED(17) põleb roheliselt ja ekraanil (16) näidatakse 4s

– Kui te ei teosta mõõteseadmega ühtegi mõõtmist ega

vajuta ühtegi nuppu, lülitub seade 5minuti pärast

automaatselt jälle välja. Seadete menüüs saate seda

<Cut-off time> (Väljalülitusaeg)'i muuta (vaadake

„<Cut-off time> (Väljalülitusaeg)“, Lehekülg216).

– Mõõteseadme väljalülitamiseks vajutage sisse-/

väljalülitusnuppu (15).

– Mõõteseadme väljalülitamisel säilivad menüüdes kõik

Signaalheli sisse-/väljalülitamine

Signaalheli nupuga (13) saate signaalheli sisse või välja

lülitada. Seadete menüüs saate alammenüüs <Tone signal>

(Helisignaal) valida signaali liigi (vaadake „<Tone signal>

Lülitage mõõteseade sisse. Ekraanil (16) on standardne

Concrete Universal Prev. NextSensor 0 cm 0 cm

Asetage mõõteseade seinale ja lükake liikumissuunas

(vaadake „Talitlusviis (vt jn B)“, Lehekülg213) mööda seina.

Mõõtmistulemusi näidatakse ekraanil (16) minimaalse

mõõtelõigu 10 cm läbimise järel. Õigete mõõtmistulemuste

saamiseks liigutage mõõteseadet täielikult ja aeglaselt üle

objekti, mille olemasolu seinas kahtlustate.

Kui mõõteseade ei puutu mõõtmise ajal seinaga kokku või kui

te ei käsitse mõõteseadet (ei liiguta, ei vajuta ühtegi nuppu)

rohkem kui 2 minuti kestel, jääb ekraanile viimane

mõõtetulemus. Sensori välja näidus (c) kuvatakse teade

<Hold> (Hoidke). Kui asetate mõõteseadme uuesti seinale,

liigutate seda edasi või vajutate start-nuppu (11), käivitub

Kui LED(17) põleb punaselt, on anduri väljas objekt. Kui

LED(17) põleb roheliselt, ei ole anduri väljas objekti. Kui

LED(17) vilgub punaselt, on anduri väljas pingestatud

objekt. u Enne seina puurimist, saagimist või freesimist tuleks töö ohutuses veenduda ka teiste infoallikate abil. Kuna

mõõtmistulemusi võivad mõjutada ümbritsev keskkond ja

seina omadused, võib esineda oht ka siis, kui näidu

kohaselt sensori väljas objekti ei ole (LED(17) põleb

Näiduelemendid (vt jn A)

Kui sensori all on objekt, kuvatakse sensori väljal (c) näit.

Sõltuvalt objekti suurusest ja sügavusest on võimalik

tuvastada objekti materjal. Olekureal näidatakse objekti

sügavus (l) kuni leitud objekti ülaservani.

Suunis: nii objekti sügavuse (l) kui materjali omaduste näit

(m) käivad sensoris mustalt kujutatud objekti kohta.

Objekti materjali näit (m) võib kujutada järgmisi omadusi:

mittemetalliline, nt puit või plast

Pingestatud juhtmete näit (n) võib kujutada järgmisi

Suunis: pingestatud objektidel muid omadusi

ei ole selge, kas on pingestatud või mitte

Suunis: kolmefaasilise voolu juhtmeid võidakse mitte

tuvastada pingestatud juhtmetena.

Suure suhtelise niiskuse korral (>50%) võib omaduse

„pingestatud“ tuvastamine olla oluliselt piiratud.

Objektide lokaliseerimine

Objektide lokaliseerimiseks piisab mõõtelõigu ühekordsest

Kui te ühtegi objekti ei leidnud, korrake liikumist risti

esialgse mõõtmissuunaga (vaadake „Talitlusviis (vt jn B)“,

Kui soovite leitud objekti täpselt lokaliseerida ja märgistada,

liigutage mõõteseade uuesti mööda mõõtelõiku tagasi.

Kui keskjoone (k) all kuvatakse, nii nagu näitel, ekraanil (16)

keskmestatult mingi objekt, saate selle ligikaudselt märkida

ülemisele märgistamisabile(1). See märgistus on aga ainult

siis täpne, kui on tegemist täpselt vertikaalselt kulgeva

objektiga, sest anduri väli on ülemisest märgistamisabist

Objekti täpseks märkimiseks seinale liigutage mõõteseadet

vasakule või paremale, kuni leitud objekt on ühe välisserva

all. Kui ekraanil(16) kuvatakse leitud objekt näiteks

keskmestatult parempoolse punktiirjoone (g) all, võite selle

parempoolsele märgistamisabile (3) täpselt ära märkida.

Leitud objekti kulgemise seinas saate määrata, liikudes

järgemööda mitmel nihutatult paikneval mõõtelõigul (vt jn I)

(vaadake „Mõõtmistulemuste näited“, Lehekülg216).

Märgistage ja ühendage vastavad mõõtepunktid.

Start-nupu (11) vajutamisega saate leitud objektide näidu

igal ajal kustutada ja alustada uut mõõtmist.Töörežiimide vahetamine Valikunuppudega (10) ja(12) saate vahetuda erinevatetöörežiimide (laadide) vahel.– Järgmise töörežiimi valimiseks vajutage lühidaltvalikunuppu (10).– Eelmise töörežiimi valimiseks vajutage lühidaltvalikunuppu (12).Töörežiimide valimisega saab mõõteseadet sobitadamitmesuguste seinamaterjalidega. Vastavat seadet on igalajal näha ekraani näidupiirkonnas (h).<Concrete Universal> (Universaalne betoon) (eelseatud)Töörežiim <Concrete Universal> (Universaalne betoon)(Universaalne betoon) sobib enamiku rakenduste korralmüüritises või betoonis. Näidatakse plast- ja metallobjektening elektrijuhtmeid. Teatud tingimustel ei näidatamüüritises leiduvaid tühimikke või tühje plasttorusidläbimõõduga alla 2cm. Maksimaalne mõõtmissügavus on8cm.<Concrete Wet> (Niiske betoon)Töörežiim <Concrete Wet> (Niiske betoon) on eriti sobivrakenduste korral niiskes betoonis. Näidataksearmatuurrauda, plast- ja metalltorusid ning elektrijuhtmeid.Vahetegemine pingestatud ja pingestamata elektrijuhtmetevahel ei ole võimalik. Maksimaalne mõõtmissügavus on6cm.Pidage meeles, et betooni täielikuks kuivamiseks kulub mitukuud.<Concrete Special> (Eribetoon)Töörežiim <Concrete Special> (Eribetoon) sobib eritisügaval olevate objektide otsimiseks raudbetoonis.Näidatakse armatuurrauda, plast- ja metalltorusid ningelektrijuhtmeid. Maksimaalne mõõtmissügavus on 15cm.Kui näidatakse liiga paljusid objekte, võib see ollapõhjustatud sellest, et juhite seadet otse pikiarmatuurrauda. Sellisel juhul nihutage mõõteseadet mõnesentimeetri võrra ja proovige uuesti.<Panel heating> (Pindküte)Töörežiim <Panel heating> (Pindküte) sobib eriti metall-,metallkomposiit- ja veega täidetud plasttorude ningelektrijuhtmete tuvastamiseks. Tühje plasttorusid ei näidata.Maksimaalne mõõtmissügavus on 8cm.<Drywall> (Kergsein)Töörežiim <Drywall> (Kergsein) sobib puittalade,metallpiilarite ja elektrijuhtmete leidmiseks kergseintes(puit, kipsplaat jms). Täidetud plasttorusid ja puitprussekuvatakse ühtemoodi. Tühje plasttorusid ei tuvastata.Maksimaalne mõõtmissügavus on 8cm.<Metal> (Metall)Töörežiim <Metal> (Metall) sobib metallobjektide japingestatud juhtmete asukoha leidmiseks, kui muudtöörežiimid mitmesugustes seinastsenaariumites ei annarahuldavat tulemust. See töörežiim annab sellistel juhtudelrohkem tulemusi, kuid need on vähem täpsed.Leitavus võib olla kõrge suhtelise õhuniiskuse korral (>50%)tugevalt vähenenud.<Signal View> (Signaalikuva)Töörežiim <Signal View> (Signaalikuva) sobibkasutamiseks kõigi materjalide korral. Näidatakse signaalitugevust vastavas mõõteasendis. Selles töörežiimis ontihedalt üksteise kõrval olevate objektide asukoht täpsemaltmääratav ja komplitseeritd materjalikooslused signaalijaotuse alusel paremini hinnatavad.

Kõvera lagipunkti kujutatakse väikeses mastaabis töörežiiminäidu kohal (h) U-kujuliselt. Näidatakse objekti sügavust javõimaluse piires materjali omadusi. Maksimaalnemõõtmissügavus on 15cm.u Signaali tugevuse alusel ei saa teha järeldust objektisügavuse kohta. Kuvamisviiside vahetamine Suunis: Kuvamisviisi saab vahetada kõigis töörežimides.Standardselt näidukuvalt mõõdulindilaadile üleminekuksvajutage pikalt valikunuppu (10) või(12).

Mõõdulindilaadi näites on sama olukord kui joonisel D: kolmvõrdsete vahekaugustega raudlatti. Mõõdulindilaadis saabmäärata leitud objektide keskpunktide vahekauguse.Objekti sügavuse näidu (l) all näidatakse lähtepunktist alatesläbitud mõõtelõigu pikkust, näites 20,1cm.Väikeses mõõtkavas kujutatakse töörežiimi näidu (h) kohalleitud kolme objekti ristkülikutena.Suunis: nii objekti sügavuse (l) kui materjali omaduste näit(m) käivad sensoris mustalt kujutatud objekti kohta.Eesti | 215 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)216 | Eesti

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

Standardsesse näidukuvasse tagasipääsemiseks vajutage

lühidalt valikunuppu (10) või(12).

Suunis: Ümber lülitatakse ainult näit, mitte mõõtmislaad!

Seadete menüüsse pääsemiseks vajutage setup-nuppu (14).

Menüüst lahkumiseks vajutage start-nuppu (11). Selleks

hetkeks valitud seaded võetakse üle. Mõõtmistoimingu jaoks

aktiveeritakse standardne näidukuva.

Menüüs navigeerimine

Allapoole kerimiseks vajutage setup-nuppu (14).

Väärtuste valimiseks vajutage valikunuppusid (10) ja(12):

– Valikunupuga (10) valite parempoolse või järgmise

– Valikunupuga (12) valite vasakpoolse või eelmise

Menüüs <Language> (Keel) saate muuta menüükeelt.

Eelseatud on <English> (Inglise keel).

<Cut-off time> (Väljalülitusaeg)

Menüüs <Cut-off time> (Väljalülitusaeg) saate määrata

kindla ajavahemiku, mille järel tuleb mõõteseade

automaatselt välja lülitada, kui ei tehta mõõtmistoiminguid

või ei muudeta seadeid. Eelseadeks on <5min> (5min).

<Display illumination> (Valgustamiskestus)

Menüüs <Display illumination> (Valgustamiskestus)

saate määrata ajavahemiku, mille kestel peab ekraan (16)

olema valgustatud. Eelseadeks on <30sec> (30s).

<Brightness> (Heledus)

Menüüs <Brightness> (Heledus) saate seada ekraani

<Tone signal> (Helisignaal)

Menüüs <Tone signal> (Helisignaal) saate seada, millal

peab mõõteseade signaalheli väljastama, eeldusel, et te ei

ole signaali signaalheli nupuga (13) välja lülitanud.

– Eelseadeks on <Wallobjects> (Objektid seinas):

signaalheli kõlab iga nupuvajutuse korral ja alati, kui

anduri välja all on seinaobjekt. Lisaks kõlab pingestatud

juhtmete korral kiire helidejärjestusega hoiatussignaal.

– Seade <Live wire> (Voolujuhe) korral kõlab signaalheli

iga nupuvajutuse korral ja pingestatud juhtmete

hoiatussignaal (lühike helidejärjestus), kui mõõteseade

– Seade <Keyclick> (Nupuvajutus) korral kõlab

signaalheli ainult iga nupuvajutuse korral.

<Defaultmode> (Standardlaad)

Menüüs <Defaultmode> (Standardlaad) saate seada

mõõteseadme sisselülitamise järel eelvalitud töörežiimi.

Eelseatud töörežiim on <Concrete Universal>

(Universaalne betoon).

Laiendatud seadete menüü

Laiendatud seadete menüüsse pääsemiseks vajutage

väljalülitatud mõõteseadme korral korraga setup-nuppu (14)

ja sisse-/väljalülitusnuppu (15).

Menüüst lahkumiseks vajutage start-nuppu (11).

Mõõtmistoimingu jaoks aktiveeritakse standardne näidukuva

ja seaded võetakse üle.

Menüüs navigeerimine

Allapoole kerimiseks vajutage setup-nuppu (14).

Väärtuste valimiseks vajutage valikunuppusid (10) ja(12):

– Valikunupuga (10) valite parempoolse või järgmise

– Valikunupuga (12) valite vasakpoolse või eelmise

<Device Info> (Teave seadme kohta)

Menüüs <Device Info> (Teave seadme kohta) antakse

teavet mõõteseadme kohta, nt <Operation Time>

Menüüs <Restore Settings> (Tehaseseadete taastamine)

saate taastada tehaseseaded.

Mõõtmistulemuste näited

Suunis: Järgmistes näidetes on mõõteseadmel signaalheli

Sõltuvalt sensori välja all oleva objekti suurusest ja

sügavusest ei saa alati kindlalt tuvastada, kas see objekt on

pingestatud. Sel juhul kuvatakse sümbol

Pingestatud juhe (vt jn C)

Sensori väljas on metalliline pingestatud objekt, nt

elektrikaabel. Objekti sügavus on 1,5cm. Mõõteseade

saadab pingestatud juhtmete hoiatussignaali kohe, kui

sensor elektrikaabli tuvastab.

Sensori väljas on magnetiline objekt, nt raudlatt. Sellest

vasakul ja paremal on muud objektid, mis ei ole sensori

väljas. Objekti sügavus on 5,5cm. Mõõteseade väljastab

Sensori väljas on metalliline objekt, nt vasktoru. Objekti

sügavus on 4cm. Mõõteseade väljastab helisignaali.

Plast- või puitobjekt (vt jn F)

Sensori väljas on mittemetalliline objekt. Tegemist on

pinnalähedase plast- või puitobjektiga. Mõõteriist väljastab

Ulatuslik pind (vt jn G)

Sensori väljas on metalliline, ulatuslik pind, nt metallplaat.

Objekti sügavus on 2cm. Mõõteseade väljastab helisignaali.

Palju ebaselgeid signaale (vaata jooniseid H–I)

Kui standardsel näiduekraanil kuvatakse väga paljusid

objekte, koosneb sein ilmselt paljudest tühimikest. Enamiku

tühimike peitmiseks vahetuge töörežiimi <Metal> (Metall).

Kui näidatud objekte on ikka veel liiga palju, peate tegemamitu mõõtmist erinevatel sügavustel ja näidatud objektid seinale märkima. Nihutatud märgistused viitavad tühimikele,

ühel joonel olevad märgistused seevastu objektile.

Vead – põhjused ja kõrvaldamine

Viga Põhjus Kõrvaldamine

Mõõteseadet ei saa sisse

Kontrollige patareide asendi õigsust

Mõõteseade on sisse lülitatud ja

Võtke patareid välja ja pange uuesti sisse

Mõõteseade on liiga soe või liiga

Oodake, kuni on saavutatud lubatud

Ekraaninäit: <Slipping Wheel>

Ratas kaotab seinakontakti.

Vajutage start-nuppu(11) ja jälgige mõõteseadme

liigutamisel mõlema alumise ratta seinakontakti;

ebatasaste seinte korral pange rataste ja seina vahele

Ekraaninäit: <Speeding>

Mõõteseadet liigutatakse liiga

Vajutage start-nuppu(11) ja liigutage mõõteseadet

<Temperature over range> (Üle lubatud

Oodake, kuni on saavutatud lubatud

<Temperature under range> (Allpool lubatud

Oodake, kuni on saavutatud lubatud

<Strong radio signal detected> (Tuvastatud

Mõõteseade lülitub automaatselt välja. Kõrvaldage

võimaluse korral segavad raadiolained, nt WLAN, UMTS,

lennuradar, saatemastid või mikrolained, lülitage

mõõteseade uuesti sisse.

Hooldus ja korrashoid

Hooldus ja puhastamine

u Kontrollige mõõteseadet iga kasutamise eel.

Nähtavate vigastuste või mõõteseadme sisemuses

olevate lahtiste detailide korral ei ole turvaline talitlus

Hea ja ohutu töö tagamiseks hoidke mõõteseade alati puhas

Ärge kastke mõõteriista vette ega muudesse vedelikesse.

Puhastage seadet kuiva pehme lapiga. Ärge kasutage

puhastusvahendeid ega lahusteid.

Jälgige, et hooldusklapp (7) oleks alati

korralikult suletud. Hooldusklappi tohib

avada ainult Boschi elektriliste tööriistade

volitatud klienditeenindus.

Hoidke ja transportige mõõteseadet ainult kaasasolevas

Remonti saatke mõõteseade kaitsekotis.

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja

hoolduse ning varuosadega seotud küsimustele. Joonised ja

info varuosade kohta leiate ka veebisaidilt: www.bosch-

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi

toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti

ära seadme andmesildil olev 10‑kohaline tootenumber.

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Mõõteseadmed, akud/patareid, lisavarustus ja pakendid

tuleb keskkonnasäästlikul viisil taaskasutusse anda.

Ärge visake mõõteseadmeid ja akusid/patareisid

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja

elektroonikaseadmete jäätmete kohta ja direktiivile

2006/66/EÜ tuleb defektsed või kasutusressursi

ammendanud akud/patareid eraldi kokku koguda ja suunata

keskkonnasäästlikult taaskasutusse.

Käesolevaga deklareerib Robert Bosch Power Tools GmbH, et käesolev raadioseadme tüüp D‑tect150SV vastab di-

rektiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil:

lv Ar šo Robert Bosch Power Tools GmbH deklarē, ka radioiekārta D‑tect150SV atbilst Direktīvai 2014/53/ES. Pilns ES
