Consignes de sécurité

Prière de lire et de respecter l’ensemble des

instructions. En cas de non-respect des pré-

sentes instructions, les fonctions de protec-

tion de l’appareil de mesure risquent d’être

altérées. BIEN CONSERVER LES PRÉSENTES INSTRUC-

TIONS. u Ne confiez la réparation de l’appareil de mesure qu’à un réparateur qualifié utilisant uniquement des pièces

de rechange d’origine. La sécurité de l’appareil de me-

sure sera ainsi préservée. u Ne faites pas fonctionner l’appareil de mesure en at- mosphère explosive, en présence de liquides, gaz ou

poussières inflammables. L’appareil de mesure peut

produire des étincelles susceptibles d’enflammer les

poussières ou les vapeurs. u Du fait de sa conception, l’appareil de mesure ne peut pas garantir une sécurité absolue. Afin d’exclure tout

danger, prenez certaines précautions avant d’effec-

tuer des travaux de perçage, de sciage ou de fraisage

dans les murs, plafonds ou sols en consultant d’autres

sources d’information telles que les plans de construc-

tion, les photos de la phase de construction etc. Les

conditions environnantes (humidité de l’air, etc.) ou la

présence à proximité d’autres appareils électriques

risquent d’altérer la précision de l’appareil de mesure. La

structure ou l’état des murs (par ex. humidité, matériauxde construction métalliques, papiers peints conducteurs,

matériaux isolants, carreaux) ainsi que le nombre, le type,

la dimension et la position des objets peuvent fausser les

résultats de mesure.

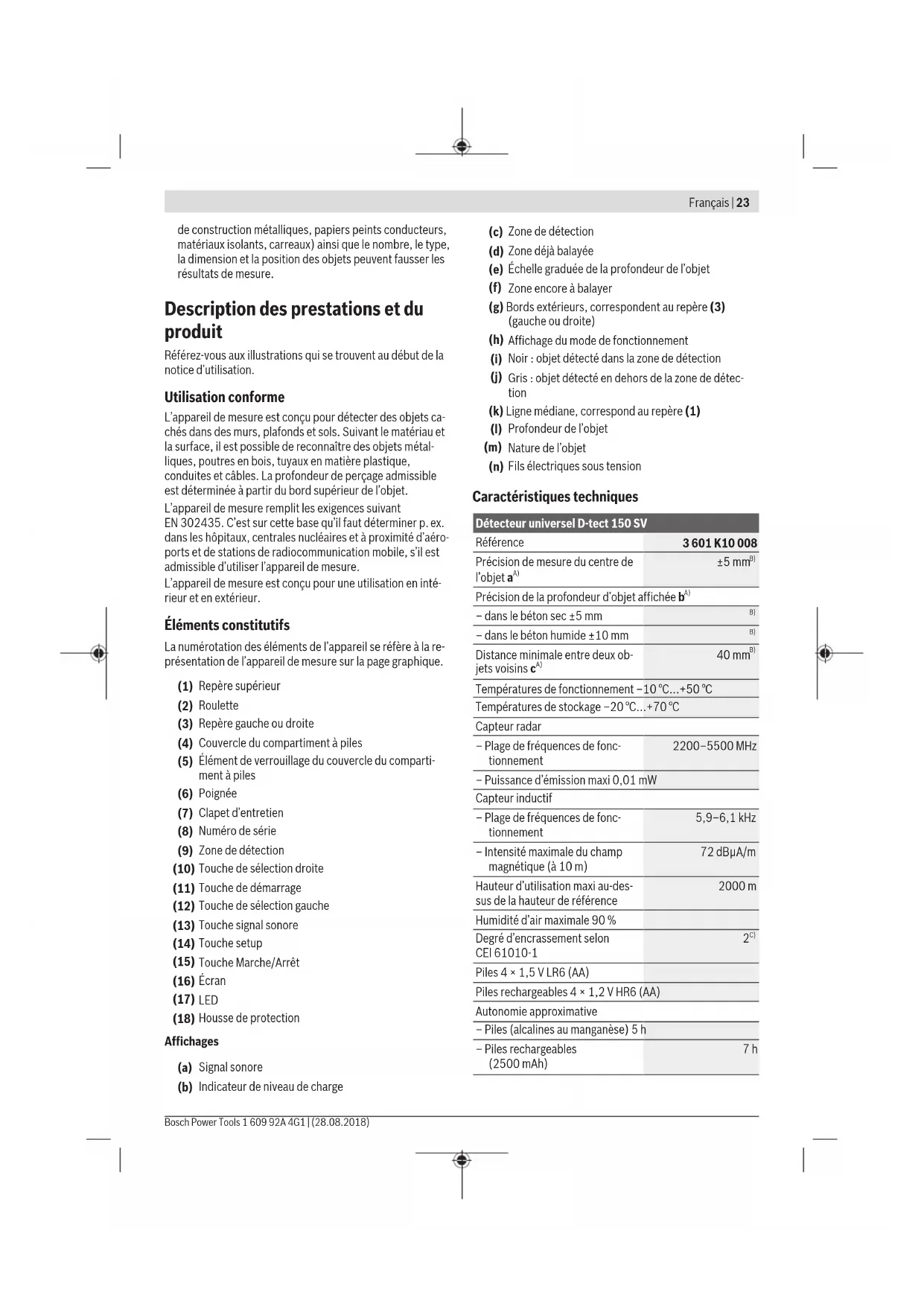

Description des prestations et du

Référez-vous aux illustrations qui se trouvent au début de la

notice d’utilisation.

Utilisation conforme

L’appareil de mesure est conçu pour détecter des objets ca-

chés dans des murs, plafonds et sols. Suivant le matériau et

la surface, il est possible de reconnaître des objets métal-

liques, poutres en bois, tuyaux en matière plastique,

conduites et câbles. La profondeur de perçage admissible

est déterminée à partir du bord supérieur de l’objet.

L’appareil de mesure remplit les exigences suivant

EN302435. C’est sur cette base qu’il faut déterminer p. ex.

dans les hôpitaux, centrales nucléaires et à proximité d’aéro-

ports et de stations de radiocommunication mobile, s’il est

admissible d’utiliser l’appareil de mesure.

L’appareil de mesure est conçu pour une utilisation en inté-

rieur et en extérieur.

Éléments constitutifs

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’appareil de mesure sur la page graphique.

Repère gauche ou droite

Couvercle du compartiment à piles

Élément de verrouillage du couvercle du comparti-

Touche de sélection droite

Touche de sélection gauche

Indicateur de niveau de charge

Échelle graduée de la profondeur de l’objet

Zone encore à balayer

(g) Bords extérieurs, correspondent au repère (3)

Affichage du mode de fonctionnement

Noir: objet détecté dans la zone de détection

Gris: objet détecté en dehors de la zone de détec-

(k) Ligne médiane, correspond au repère (1)

Profondeur de l’objet

Fils électriques sous tension

Caractéristiques techniques

Détecteur universel D-tect 150 SV Référence

Précision de mesure du centre de

Précision de la profondeur d’objet affichéeb

– dans le béton sec ±5mm

– dans le béton humide ±10mm

Températures de fonctionnement –10 °C...+50 °C Températures de stockage –20 °C...+70 °C Capteur radar

– Plage de fréquences de fonc-

– Puissance d’émission maxi 0,01mW Capteur inductif

– Plage de fréquences de fonc-

– Intensité maximale du champ

Hauteur d’utilisation maxi au-des-

sus de la hauteur de référence

Humidité d’air maximale 90 %

Degré d’encrassement selon

– Piles (alcalines au manganèse) 5h

Détecteur universel D-tect 150 SV Poids suivant

EPTA-Procedure 01:2014

Dimensions (longueur x largeur x

Indice de protection IP 54 (protection

contre la poussière et

les projections d’eau)

B) dépend de la largeur et du type d’objet ainsi que du matériau et

de l’état de la surface

C) N’est conçu que pour les salissures/saletés non conductrices

mais supporte occasionnellement la conductivité due aux phé-

nomènes de condensation.

Pour une identification précise de votre appareil de mesure, basez-

vous sur le numéro de série (8) inscrit sur la plaque signalétique. u Dans les cas défavorables, la précision de mesure peut être moins bonne et la profondeur maximale de

détection plus faible que ce qui est indiqué.

Pour le test récepteur qui évalue l’influence d’un signal para-

site sur l’appareil de mesure, il a été utilisé le critère et le ni-

veau de performance définis dans la spécification ETSI TS103361 (V1.1.1) chapitre 9.4.1 avec une profondeur

Pour le test d’immunité aux perturbations, le critère utilisé

pour l’évaluation de performance est le suivant :

dans certaines conditions (parex. décharge électrostatique

ou influence de champs électromagnétiques perturbateurs),

les résultats de mesure peuvent être faussés ou perdus et il

peut s’avérer nécessaire de réinitialiser l’appareil de mesure

en retirant puis réinsérant les piles.

Mise en place/remplacement des piles

Pour le fonctionnement de l’appareil de mesure, nous re-

commandons d’utiliser des piles alcalines au manganèse ou

Pour ouvrir le couvercle du compartiment à piles (4), ap-

puyez sur le blocage (5) dans le sens de la flèche et enlevez

le couvercle du compartiment à piles. Insérez les piles.

Veillez à ne pas intervertir les pôles – le sens d’insertion doit

correspondre à la figure se trouvant dans le compartiment à

L’indicateur de charge (b) dans la ligne d’état supérieur sur

l’écran (16) indique l’état de charge des piles.

Remarque : Le symbole de piles changequand il est temps

de remplacer les piles.

Quand l’apparaît sur l’écran

(16) l’avertissement <Rem-

placer piles>, l’appareil de

mesure s’arrête automatique-

ment après avoir mémorisé

les réglages. Il n’est plus pos-

sible d’effectuer de mesures.

Remplacez les piles ou les batteries.

Pour sortir les piles, appuyez sur l’extrémité arrière d’une

pile, comme montré sur l’illustration du couvercle du com-

partiment à piles (1.). L’extrémité avant de la pile se soulève

alors du compartiment à piles (2.) de façon à pouvoir ex-

traire la pile facilement.

Remplacez toujours toutes les piles en même temps. N’utili-

sez que des piles de la même marque avec la même capaci-

té. u Sortez les piles de l’appareil de mesure si vous savez que l’appareil ne va pas être utilisé pour une période

prolongée. En cas de stockage prolongé, les piles

peuvent se corroder et se décharger.

Utilisation u Protégez l’appareil de mesure contre l’humidité, ne l’exposez pas directement aux rayons du soleil. u N’exposez pas l’appareil de mesure à des tempéra- tures extrêmes ou de brusques variations de tempéra-

ture. S’il est exposé à d’importants variations de tem-

pérature, laissez-le revenir à la température ambiante

avant de le remettre en marche. Des températures ou

variations de température extrêmes peuvent altérer la

précision de l’appareil de mesure et de l’affichage. u N’apposez pas d’autocollants ou étiquettes dans la zone de détection (9) au dos de l’appareil de mesure.

Les étiquettes métalliques risquent notamment de faus-

ser les résultats de mesure. u L’utilisation ou la présence de systèmes d’émission à proximité (tels que réseaux WiFi, UMTS, radar

d’avions, antennes de transmission ou four micro-

ondes) peut fausser les mesures. u La précision de mesure peut être altérée par certaines conditions environnantes. Les sources de perturba-

tion possibles sont par ex. les appareils produisant

des champs électriques, magnétiques ou électroma-

gnétiques intenses qui se trouvent à proximité, l’humi-

dité, les matériaux de construction métalliques, les

matériaux isolants à feuille d’aluminium ou les papiers

peints et carrelages conducteurs. Avant de percer,

scier ou réaliser des saignées dans des murs, plafonds ou

sols, consultez toutes sources d’information disponibles

(par ex. les plans de construction).Fonctionnement (voir figureB)

L’appareil de mesure permet

de contrôler la surface à l’in-

térieur de la zone de détec-

tion (9) dans le sens A jus-

qu’à la profondeur de détec-

tion indiquée. La détection

n’est possible que lors du dé-

placement de l’appareil de

mesure dans le sens B sur

une longueur minimale de

10cm. Déplacez toujours

l’appareil de mesure en

ligne droite en exerçant une

légère pression de manière

à ce que les roulettes res-

tent bien en contact avec la paroi/le mur. L’appareil dé-

tecte les objets constitués d’un matériau autre que celui

de la paroi/du mur. Sur l’écran, la profondeur de l’objet

et, si possible, la nature de l’objet détecté sont indi-

On obtient les meilleurs résultats lorsque l’appareil de me-

sure est déplacé lentement le long de la surface à contrôler,

sur une distance d’au moins 40cm. De par son mode de

fonctionnement, l’appareil détecte de manière fiable les

bords supérieurs d’objets orientés perpendiculairement au

sens de déplacement.

Pour cette raison, inspectez toujours la surface à contrô-

ler dans deux directions perpendiculaires (c’est-à-dire en

Lorsqu’il y a dans le mur plusieurs objets superposés, l’objet

détecté et signalé sur l’écran est celui qui se trouve le plus

La représentation sur l’écran (16) des objets détectés n’est

pas toujours conforme à la réalité. Les objets très étroits

sont par ex. représentés sur l’écran plus épais qu’ils ne sont

en réalité. Les objets cylindriques de diamètres importants

(p. ex. tubes en plastique, conduites d’eau en plastique)

peuvent sembler plus étroits sur l’écran qu’ils ne le sont en

– Tubes en plastique (p. ex. conduites en plastique rem-

plies d’eau d’un chauffage par le sol ou chauffage mural

etc., d’au moins 10 mm de diamètre ; tubes vides d’au

moins 20 mm de diamètre)

– Câbles électriques (sous tension ou non)

– Câbles triphasés (d’une cuisinière électrique par ex.)

– Fils électriques à faibles tensions (de sonnette, téléphone

– Toutes sortes de tubes métalliques, tiges métalliques,

supports métalliques (acier, cuivre, aluminium ou autre)

– Dans le béton / le béton armé

– Dans les maçonneries (brique, béton cellulaire, béton ex-

pansé, pierre ponce, brique silico-calcaire)

– Dans les parois creuses préfabriquées

– Sous les surfaces d’enduits, de carrelages, de papiers

peints, les parquets, les tapis

– Derrière le bois, les plaques de plâtre

Cas de mesure spéciaux

Le principe de fonctionnement de l’appareil fait que dans

certaines situations les résultats de mesure ne sont pas tou-

– Parois constituées de plusieurs couches

– Tubes plastiques vides et poutres en bois dans les cavités

et parois préfabriquées

– Objets disposés obliquement dans la paroi/le mur

– Surfaces métalliques

– Cavités dans un mur; elles peuvent être affichées comme

– À proximité d’appareils qui génèrent des champs magné-

tiques ou électromagnétiques intenses, p. ex. stations de

base de radiocommunication mobile ou générateurs

Mise en marche / arrêt u Avant de mettre en service l’appareil de mesure, assu- rez-vous que la zone de détection (9) n’est pas hu-

mide. Si nécessaire, séchez l’appareil de mesure à l’aide

d’un chiffon. u Au cas où l’appareil de mesure aurait été exposé à une forte différence de température, laissez-le revenir à la

température ambiante avant de le mettre en marche.

– Pour mettre en marche l’appareil de mesure, appuyez sur

la touche Marche/Arrêt (11) ou la touche de démarrage

– La LED (17) s’allume en vert et l’écran de démarrage ap-

paraît pendant 4s sur l’écran (16).

– Si vous n’effectuez aucune mesure ou n’actionnez aucune

touche pendant 5 min, l’appareil s’éteint automatique-

ment. Vous pouvez si souhaité modifier ce <Arrêt auto>

dans le menu de démarrage (voir « <Arrêt auto> »,

– Pour arrêter l’appareil de mesure, actionnez la touche

– À l’arrêt de l’appareil de mesure, tous les réglages effec-

tués dans les menus sont mémorisés.

Activation/désactivation du signal sonore

La touche signal sonore (13) permet d’activer ou désactiver

le signal sonore. Dans le menu Réglages, vous pouvez choisir

dans le sous-menu <Sons> le type de signaux

oir « <Sons> », Page28).

Français | 25 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)26 | Français 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools Processus de mesure

Mettez l’appareil de mesure en marche. Sur l’écran(16) ap-

paraît l’écran d’accueil standard.

Béton universel Précéd. SuivantSensor 0 cm 0 cm

Appliquez l’appareil de mesure contre le mur et déplacez-le

dans le sens (voir « Fonctionnement (voir figureB) »,

Page25) le long du mur. Après avoir parcouru une distance

minimale de 10cm, les résultats de mesure s’affichent sur

l’écran (16). Pour obtenir des résultats de mesure corrects,

déplacez l’appareil de mesure lentement et de part et d’autre

de l’objet qui est supposé se trouver dans le mur.

Si vous retirez l’appareil de mesure du mur ou si vous ne l’ac-

tionnez pas pour plus de 2 minutes pendant la prise de me-

sure (mouvement, activation d’une touche), le dernier résul-

tat de mesure reste affiché sur l’écran. Dans l’affichage de la

zone de détection (c) apparaît le message <Pause>. Pour

redémarrer la mesure, repositionnez l’appareil de mesure

sur le mur et déplacez-le ou bien appuyez sur la touche de

Si la LED (17) s’allume rouge, un objet se trouve dans la

zone de détection. Si la LED (17) s’allume verte, aucun objet

ne se trouve dans la zone de détection. Si la LED (17) cli-

gnote rouge, un objet sous tension se trouve dans la zone de

détection. u Pour écarter tout risque, consultez d’autres sources d’information (plan de construction par exemple)

avant d’entreprendre des travaux de perçage, sciage

ou rainurage dans un mur. Étant donné que la composi-

tion du mur et certaines circonstances extérieures

risquent d’influer sur les résultats de mesure, la présence

d’un danger ne peut pas être exclue même si aucun objet

n’est affiché dans la zone de détection (la LED (17) allu-

Affichages (voir figure A)

Si un objet se trouve au-dessous du capteur, il apparaît dans

la zone de détection (c). Selon la taille et la profondeur de

l’objet, la nature du matériau est également détectée. Dans

la ligne d’état est indiquée la profondeur de l’objet détecté

(l) jusqu’au bord supérieur de l’objet détecté.

Remarque : L’affichage de la profondeur de l’objet détecté

(l) ainsi que l’affichage de la nature du matériau (m) se rap-

portent à l’objet représenté en noir dans le capteur.

L’affichage nature de l’objet (m) peut indiquer les informa-

magnétique, p. ex. fers d’armature

non magnétique mais métallique, p. ex. tuyau en

non métallique, p. ex. bois ou matière plastique

nature du matériau inconnue

L’affichage fils sous tension (n) peut indiquer les informa-

Remarque: Pour les objets sous tension, aucune

autre information n’est affichée.

incertain si sous tension ou non

Remarque : Les câbles triphasés peuvent ne pas être recon-

nus comme étant sous tension.

Quand le taux d’humidité d’air est relativement élevé

(>50%), l’affichage «sous tension» n’est pas toujours

Localisation des objets

Pour localiser des objets, il suffit de déplacer l’appareil de

mesure une fois au-dessus de la surface à inspecter.

Si vous n’avez détecté aucun objet, répétez l’opération per-

pendiculairement au premier déplacement (voir « Fonction-

nement (voir figureB) », Page25).

Pour localiser avec précision un objet détecté et marquer sa

position, déplacez l’appareil de mesure dans l’autre sens au

dessus de la surface à inspecter.

Si, comme dans l’exemple, un objet apparaît au centre en-

dessous de la ligne médiane(k) sur l’écran(16), vous pou-

vez apposer un marquage approximatif au niveau du repère

supérieur(1). Ce marquage n’est cependant précis que lors-

qu’il s’agit d’un objet orienté exactement à la verticale,

puisque la zone de détection se trouve quelque peu en-des-

sous du repère supérieur.

Pour le marquage exact de l’objet sur le mur, déplacez l’ap-

pareil de mesure vers la gauche ou vers la droite jusqu’à ce

que l’objet détecté se trouve en-dessous d’un bord extérieur.

Si l’objet détecté est par ex. indiqué sur l’écran (16) aucentre en-dessous de la ligne droite pointillée (g), vous pou-vez marquer sa position exacte au niveau du repère de droite(3).Pour déterminer le tracé d’un objet détecté dans le mur, ef-fectuez plusieurs balayages successifs décalés les uns parrapport aux autres (voir figureI) (voir « Exemples de résul-tats de mesure », Page29). Marquez et reliez les points demesure successifs.Pour effacer l’affichage des objets détectés et démarrer unenouvelle mesure, il vous suffit d’appuyer sur la touche de dé-marrage (11). Choix du mode de fonctionnement Les touches de sélection (10) et(12) permettent de choisirentre différents modes de fonctionnement.– Pour sélectionner le mode de fonctionnement suivant, ap-puyez brièvement sur la touche de sélection (10).– Pour sélectionner le mode de fonctionnement précédent,appuyez brièvement sur la touche de sélection (12).Le choix du mode de fonctionnement permet d’adapter l’ap-pareil de mesure à la composition du mur. Le mode sélec-tionné est indiqué au niveau de l’affichage (h) de l’écran.<Béton universel> (par défaut)Le mode <Béton universel> convient pour la plupart desutilisations dans la maçonnerie ou le béton. Il permet de dé-tecter les objets en plastique ou en métal ainsi que les câblesélectriques. Les cavités dans les maçonneries ou les tuyauxvides en matière plastique de moins de 2cm de diamètrerisquent de ne pas être détectés. La profondeur de mesuremaximale est de 8 cm.<Béton humide>Le mode <Béton humide> est spécialement conçu pour lebéton humide. Il permet de détecter les fers d’armature, lestuyaux en plastique ou en métal ainsi que les câbles élec-triques. Il ne fait pas la distinction entre fils sous tension oufils hors tension. La profondeur de mesure maximale est de6 cm.Veuillez tenir compte du fait que le béton met plusieurs moisà sécher complètement.<Béton >8cm>Le mode <Béton >8cm> est spécialement conçu pour la dé-tection d’objets profondément enfouis dans le béton armé. Ilpermet de détecter les fers d’armature, les tuyaux en plas-tique ou en métal ainsi que les câbles électriques. La profon-deur de mesure maximale est de 15 cm.Si trop d’objets sont détectés, il se peut que vous déplacezl’appareil directement le long d’un fer d’armature. Dans untel cas, déplacez l’appareil de mesure de quelques centi-mètres et essayez à nouveau.<Chauff. sol/mur>Le mode <Chauff. sol/mur> est particulièrement appropriépour détecter les tubes en métal, les tubes d’assemblage etles tubes en plastique remplis d’eau ainsi que pour les câblesélectriques. Les tubes en plastiques vides ne sont pas détec-tés. La profondeur de mesure maximale est de 8 cm.<Cloison sèche>Le mode <Cloison sèche> est approprié pour détecter lespoutres en bois, les ossatures métalliques et les câbles élec-triques dans les cloisons sèches (bois, plaque de plâtre,etc.). Les tubes en plastique remplis d’eau et les poutres enbois sont affichés de façon identique. Les tubes en plas-tiques vides ne sont pas détectés. La profondeur de mesuremaximale est de 8 cm.<Métal>Le mode <Métal> est idéal pour détecter des objets métal-liques et des fils sous tension, si les autres modes ne per-mettent pas d’obtenir des résultats satisfaisants pour diffé-rents types de murs. Dans ce mode, les résultats de détec-tion obtenus sont plus nombreux, mais moins précis.Quand le taux d’humidité d’air est relativement élevé(>50%), la détection n’est pas toujours fiable.<Retour signal>Le mode <Retour signal> convient pour tous les matériaux.Il est indiqué l’intensité du signal à l’endroit où se trouve l’ap-pareil de mesure. Ce mode permet de mieux détecter desobjets très proches les uns des autres et des structures dematériaux complexes en observant l’évolution du signal.

Retour signal Précéd. Suivant 4,0 cm

Dans la petite échelle au-dessus de l’affichage de mode defonctionnement(h) est représenté le point de crête d elacourbe sous forme de U. Il est indiqué la profondeur de l’ob-jet et, dans la mesure du possible, la nature du matériau. Laprofondeur de mesure maximale est de 15 cm.u L’intensité du signal ne permet pas de déduire la pro-fondeur de l’objet. Changement du mode d’affichage Remarque : Un changement du mode d’affichage est pos-sible dans tous les modes de fonctionnement.Pour passer de l’écran standard au mode règle graduée, ap-puyez longuement sur la touche de sélection (10) ou (12).Français | 27Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)28 | Français1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

8 cm Précéd. Suivant 20,1 cm

Dans l’exemple représenté, le mode règle graduée montre lamême situation que celle de la figureD: trois tiges en fer ré-gulièrement espacées. Le mode règle graduée permet de dé-terminer la distance entre les objets détectés.L’affichage de profondeur d’objet (l) indique la distance demesure parcourue à partir du point de départ; elle est ici de20,1cm.Dans la petite échelle au-dessus de l’affichage de mode defonctionnement (h) sont représentés les trois objets détec-tés sous forme de rectangles.Remarque : L’affichage de la profondeur de l’objet détecté(l) ainsi que l’affichage de la nature du matériau (m) se rap-portent à l’objet représenté en noir dans le capteur.Pour revenir à l’écran standard, appuyez brièvement sur latouche de sélection (10) ou (12).Remarque : Seul l’affichage change, pas le mode de me-sure! Menu Réglages Pour passer au menu Réglages, appuyez sur la touche setup(14).Pour quitter le menu, appuyez sur la touche de démarrage(11). Les réglages effectués jusque là sont enregistrés.L’écran standard pour l’opération de mesure est activé.Navigation dans le menuPour se déplacer vers le bas, appuyez sur la touche setup(14).Pour sélectionner des valeurs, appuyez sur les touches desélection(10) et(12) :– La touche de sélection(10) permet de sélectionner la va-leur de droite ou la valeur suivante.– La touche de sélection(12) permet de sélectionner la va-leur de gauche ou la valeur précédente.<Langue>Dans le menu <Langue>, vous pouvez modifier la langue desmenus. La langue par défaut est <English>.<Arrêt auto>Dans le menu <Arrêt auto>, vous pouvez régler l’intervallede temps au bout duquel l’appareil de mesure s’arrête auto-matiquement, si aucune mesure ou aucun réglage ne sont ef-fectués. Valeur par défaut : <5min>.<Durée éclairage>Dans le menu <Durée éclairage>, vous pouvez régler la du-rée pendant laquelle l’écran (16) reste éclairé. Valeur pardéfaut : <30sec>.<Luminosité>Dans le menu <Luminosité>, vous pouvez régler le degré deluminosité de l’éclairage de l’écran. Valeur par défaut :<Max.>.<Sons>Dans le menu <Sons>, vous pouvez régler quand l’appareilde mesure doit émettre un signal sonore (à condition quevous n’ayez pas désactivé le signal au moyen de la touche si-gnal sonore (13)).– Réglage par défaut <Objets détectés>: un signal sonoreretentit chaque fois qu’une touche est appuyée et àchaque fois qu’un objet mural se trouve en-dessous de lazone de détection. En outre, un signal d’avertissement(succession lente de sons) est émis pour les fils sous ten-sion.– Avec le réglage <Câble sous tension>, un signal sonoreretentit chaque fois qu’une touche est appuyée et le si-gnal d’avertissement pour les fils sous tension est émis(succession lente de sons) dès que l’appareil de mesuredétecte une fil électrique.– Avec le réglage <Appui touche>, un signal sonore ne re-tentit que lorsqu’une touche est appuyée.<Mode par défaut>Dans le menu <Mode par défaut>, vous pouvez régler lemode qui doit être actif à la mise en marche de l’appareil demesure. Valeur par défaut : mode <Béton universel>. Menu Réglages supplémentaires Pour passer au menu Réglages supplémentaires, appuyez,l’appareil de mesure étant éteint, simultanément sur latouche setup (14) et sur la touche Marche / Arrêt (15).Pour quitter le menu, appuyez sur la touche de démarrage(11). L’écran standard pour l’opération de mesure est activéet les réglages sont mémorisés.Navigation dans le menuPour se déplacer vers le bas, appuyez sur la touche setup(14).Pour sélectionner des valeurs, appuyez sur les touches desélection(10) et(12) :– La touche de sélection(10) permet de sélectionner la va-leur de droite ou la valeur suivante.– La touche de sélection(12) permet de sélectionner la va-leur de gauche ou la valeur précédente.<Informations produit>Le menu <Informations produit> donne des informationsconcernant l’appareil de mesure, p. ex. sur les <Heuresfonction>.Le menu <Restaurer réglages usine> permet de reveniraux réglages usine.Exemples de résultats de mesure

Remarque : Dans les exemples qui suivent, le signal sonore

de l’appareil de mesure est activé.

Suivant la taille et la profondeur de l’objet se trouvant en-

dessous de la zone de détection, il n’est pas toujours pos-

sible de déterminer de façon fiable si cet objet est sous ten-

sion ou non. Dans un tel cas, le symbole

veau de l’affichage (n).

Fil sous tension (voir figureC)

Un objet métallique sous tension, p. ex. un câble électrique,

se trouve dans la zone de détection. La profondeur d’objet

est de 1,5cm. L’appareil de mesure émet le signal d’avertis-

sement pour fils sous tension, dès que le câble électrique est

détecté par le capteur.

Tige en fer (voir figureD)

Un objet magnétique, p.ex. une tige en fer, se trouve dans la

zone de détection. D’autres objets se trouvent à droite et à

gauche de celle-ci, à l’extérieur de la zone de détection. La

profondeur d’objet est de 5,5cm. L’appareil de mesure

émet un signal sonore.

Tuyau en cuivre (voir figureE)

Un objet métallique, p. ex. un tuyau en cuivre, se trouve dans

la zone de détection. La profondeur d’objet est de 4cm.

L’appareil de mesure émet un signal sonore.

Objet en plastique ou en bois (voir figureF)

Un objet non-métallique se trouve dans la zone de détection.

Il s’agit d’un objet en matière plastique ou en bois à proximité

de la surface. L’appareil de mesure émet un signal sonore.

Surface étendue (voir figureG)

Une surface métallique étendue, p. ex. une plaque métal-

lique, se trouve dans la zone de détection. La profondeur

d’objet est de 2cm. L’appareil de mesure émet un signal so-

Plusieurs signaux indéterminés (voir figuresH–I)

Si beaucoup d’objets sont affichés dans l’écran standard, il

est fort probable que le mur comporte beaucoup de cavités

(parpaings creux). Pour que les cavités ne soient plus détec-

tées comme des objets, passez en mode <Métal>. Au cas où

trop d’objets continuent néanmoins d’être affichés, vous de-

vez effectuer plusieurs mesures à différentes hauteurs et

marquer les objets affichés sur le mur. Si les marquages sont

décalés, ceci indique des cavités, des marquages sur une

même ligne indiquent par contre un objet.

Défauts – Causes et remèdes

L’appareil de mesure ne peut pas

Piles déchargées Remplacer les piles

Piles insérées dans le mauvais

sens (mauvaise polarité)

Contrôler la polarité des piles

L’appareil de mesure est en

marche mais ne réagit pas

Sortir les piles puis les remettre en place

L’appareil de mesure est trop

Attendre que l’appareil se trouve dans la plage de tem-

pératures admissible

Affichage sur l’écran :

Roulette pas en contact avec le

Appuyer sur la touche de démarrage (11) et veiller à ce

que les deux roulettes inférieures soient bien en contact

avec le mur lors du déplacement de l’appareil de me-

sure; si le mur n’est pas parfaitement plan, placer un

carton fin entre les roulettes et le mur

Affichage sur l’écran :

Déplacement trop rapide de l’ap-

Appuyer sur la touche de démarrage (11) et déplacer

l’appareil de mesure lentement sur le mur

<Température trop élevée>

Attendre que l’appareil se trouve dans la plage de tem-

pératures admissible

<Température trop basse>

Attendre que l’appareil se trouve dans la plage de tem-

pératures admissible

<Perturbations radioélectriques>

L’appareil de mesure s’arrête automatiquement. Élimi-

ner, si possible, les perturbations radioélectriques

(WiFi, UMTS, radar d’avions, antennes de transmission,

four micro-ondes etc.) puis remettre en marche l’appa-

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

Entretien et Service après‑vente

Nettoyage et entretien u Contrôlez l’appareil de mesure avant chaque utilisa- tion. En cas de dommages externes visibles ou d’élé-

ments mobiles à l’intérieur, le bon fonctionnement de

l’appareil de mesure ne peut plus être garanti.

Tenez toujours l’appareil de mesure propre pour garantir son

N’immergez jamais l’appareil de mesure dans de l’eau ou

dans d’autres liquides.

Nettoyez l’appareil à l’aide d’un chiffon doux et sec. N’utilisez

pas de détergents ou de solvants.

Veillez à ce que le clapet d’entretien (7) soit

toujours bien fermé. Seul le service après-

vente Bosch est habilité à ouvrir le clapet

Ne transportez et rangez l’appareil de mesure que dans la

housse de protection fournie avec l’appareil.

Au cas où l’appareil de mesure a besoin d’être réparé, ren-

voyez-le dans sa housse de protection.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées et des infor-

mations sur les pièces de rechange sur le site : www.bosch-

L’équipe de conseil utilisateurs Bosch se tient à votre dispo-

sition pour répondre à vos questions concernant nos pro-

duits et leurs accessoires.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez impérativement la référence à

10chiffres figurant sur l’étiquette signalétique du produit.

Passez votre commande de pièces détachées directement

en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez : Le Service Clientèle

Bosch Outillage Electroportatif

Tel. : 0811 360122 (coût d'une communication locale)

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

Belgique, Luxembourg

Passez votre commande de pièces détachées directement

en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

E-Mail : Aftersales.Service@de.bosch.com

Élimination des déchets

Prière de rapporter les appareils de mesure, les piles/accus,

les accessoires et les emballages dans un Centre de recy-

clage respectueux de l’environnement.

Ne jetez pas les appareils de mesure et les piles/

accus avec des ordures ménagères !

Seulement pour les pays de l’UE :

Conformément à la directive européenne 2012/19/UE, les

appareils de mesure hors d’usage, et conformément à la di-

rective européenne 2006/66/CE, les accus/piles usagés ou

défectueux doivent être éliminés séparément et être recy-

clés en respectant l’environnement.

Coperchio vano batterie

Prego sostituire batterie

Le soussigné, Robert Bosch Power Tools GmbH, déclare que l'équipement radioélectrique du type D‑tect150SV est

conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse in-
