tr Orijinal işletme talimatı

Bütün talimat ve uyarılar okunmalı ve

bunlara uyulmalıdır. Ölçme cihazı bu

güvenlik talimatına uygun olarak

kullanılmazsa, ölçme cihazına entegre

koruyucu donanımların işlevi kısıtlanabilir. BU TALİMATI

İYİ VE GÜVENLİ BİR YERDE SAKLAYIN. u Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını

sağlayın. Bu sayede ölçme cihazının güvenliğini

sağlarsınız. u Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın.

Ölçme cihazı içinde tozu veya buharları tutuşturabilecek

kıvılcımlar oluşabilir. u Bu ölçüm aleti teknolojik açıdan yüzde yüzlük bir güvenlik sağlayamaz. Bu nedenle, tehlikeleri önlemek

için, duvarda, tavanda veya zeminde yapılacak her

delme, kesme veya frezeleme işleminden önce yapı

planları, yapım esnasındaki fotoğraflar gibi diğer bilgi

kaynaklarına da başvurun. Havadaki nem oranı, diğer

elektrikli aletlerin yakınında bulunma gibi çevresel etkiler

ölçüm aletinin hassasiyetini olumsuz yönde etkileyebilir.

Duvarların niteliği ve durumu (örneğin nem, metal içeren

yapı malzemeleri, iletken duvar kağıtları, yalıtım

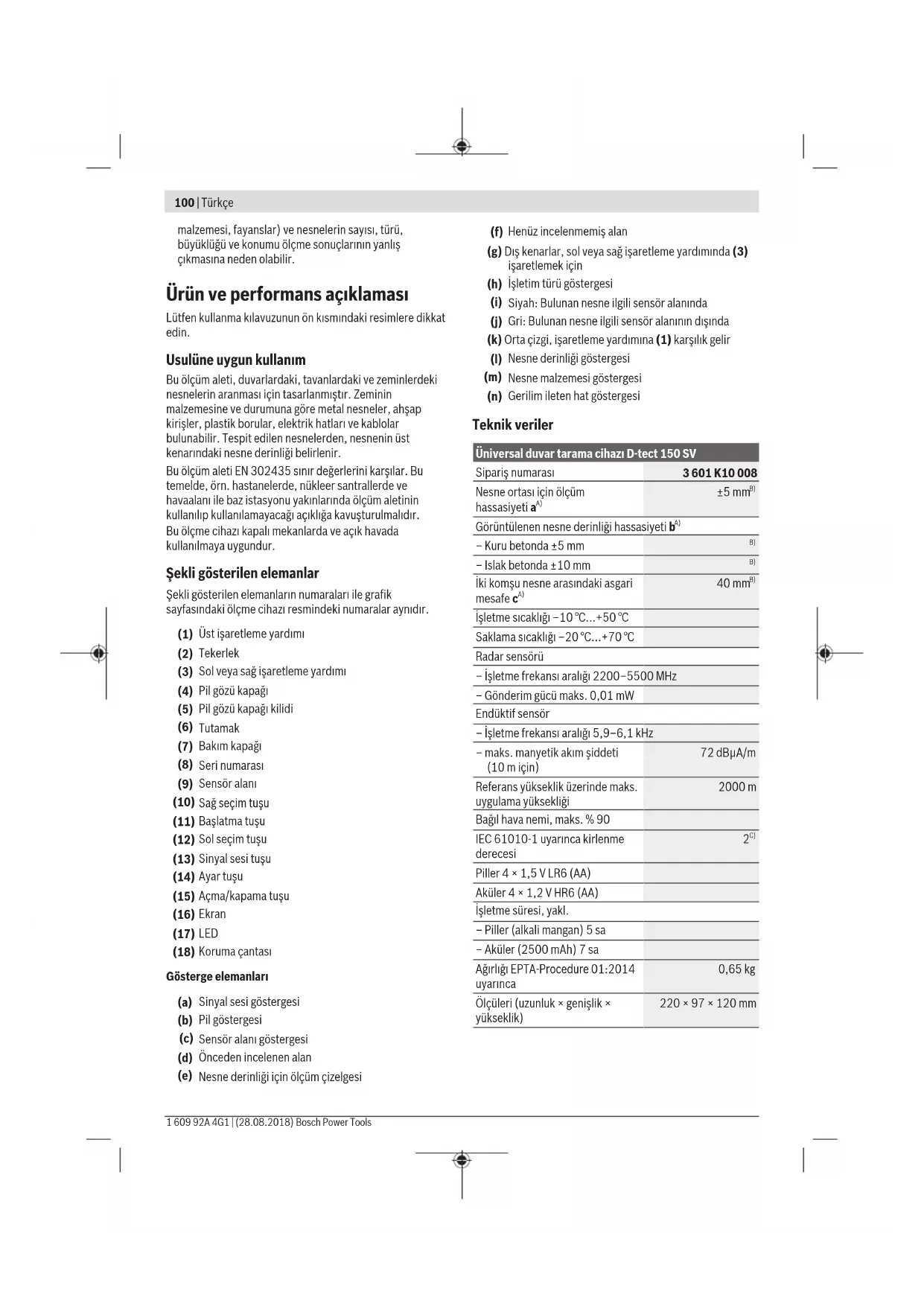

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)100 | Türkçe

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

malzemesi, fayanslar) ve nesnelerin sayısı, türü,

büyüklüğü ve konumu ölçme sonuçlarının yanlış

çıkmasına neden olabilir.

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat

Usulüne uygun kullanım

Bu ölçüm aleti, duvarlardaki, tavanlardaki ve zeminlerdeki

nesnelerin aranması için tasarlanmıştır. Zeminin

malzemesine ve durumuna göre metal nesneler, ahşap

kirişler, plastik borular, elektrik hatları ve kablolar

bulunabilir. Tespit edilen nesnelerden, nesnenin üst

kenarındaki nesne derinliği belirlenir.

Bu ölçüm aleti EN302435 sınır değerlerini karşılar. Bu

temelde, örn. hastanelerde, nükleer santrallerde ve

havaalanı ile baz istasyonu yakınlarında ölçüm aletinin

kullanılıp kullanılamayacağı açıklığa kavuşturulmalıdır.

Bu ölçme cihazı kapalı mekanlarda ve açık havada

kullanılmaya uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik

sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.

Üst işaretleme yardımı

Sol veya sağ işaretleme yardımı

Pil gözü kapağı kilidi

Sinyal sesi göstergesi

Sensör alanı göstergesi

Önceden incelenen alan

Nesne derinliği için ölçüm çizelgesi

Henüz incelenmemiş alan

(g) Dış kenarlar, sol veya sağ işaretleme yardımında(3)

İşletim türü göstergesi

Siyah: Bulunan nesne ilgili sensör alanında

Gri: Bulunan nesne ilgili sensör alanının dışında

(k) Orta çizgi, işaretleme yardımına(1) karşılık gelir

Nesne derinliği göstergesi

Nesne malzemesi göstergesi

Gerilim ileten hat göstergesi

Üniversal duvar tarama cihazı D-tect 150 SV Sipariş numarası

Nesne ortası için ölçüm

Görüntülenen nesne derinliği hassasiyetib

İki komşu nesne arasındaki asgari

İşletme sıcaklığı –10°C...+50°C Saklama sıcaklığı –20°C...+70°C Radar sensörü

– İşletme frekansı aralığı 2200–5500MHz

– Gönderim gücü maks. 0,01mW Endüktif sensör

– İşletme frekansı aralığı 5,9–6,1kHz

– maks. manyetik akım şiddeti

Referans yükseklik üzerinde maks.

IEC61010-1 uyarınca kirlenme

İşletme süresi, yakl.

– Piller (alkali mangan) 5sa

– Aküler (2500mAh) 7sa

Ağırlığı EPTA-Procedure01:2014

Ölçüleri (uzunluk × genişlik ×

B) Nesnenin büyüklüğüne ve türüne ve zemin malzemesine ve

C) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine

rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.

Tip etiketi üzerindeki seri numarası(8) ölçüm aleti kimliğinin

belirlenmesine yarar. u Zemin özelliklerinin elverişsiz olması ölçüm aletinin hassasiyetini ve algılama derinliğini olumsuz yönde

Bir parazit sinyalinin ölçüm aletine etkisini test eden

algılayıcı testi için, ETSI TS103361 (V1.1.1)

Bölüm9.4.1’de d = 60mm tanımlı kriter ve performans

seviyesi kullanılmaktadır.

Parazit dayanımı testi için performans konusunda aşağıdaki

kriter kullanılmaktadır:

Bazı belirli koşullarda (örneğin elektrostatik deşarj veya

elektromanyetik alanların etkisi) ölçüm sonuçları

etkilenebilir, güncel ölçüm sonuçları kaybedilebilir ve ölçüm

aleti pillerinin çıkarılıp tekrar takılması suretiyle sıfırlanması

Pillerin takılması/değiştirilmesi

Ölçüm aletinin çalıştırılması için Alkali-Mangan pillerin veya

akülerin kullanılması önerilir.

Pil gözü kapağını(4) açmak için kilidi(5) ok yönünde

bastırın ve pil gözü kapağını çıkarın. Pilleri veya aküleri

yerlerine yerleştirin. Pil haznesindeki görsel aracılığıyla

kutup bağlantısının doğru olmasına dikkat edin.

Akü göstergesi(b), ekranın üst durum satırında(16) pillerin

veya akülerin şarj durumunu gösterir.

Not: Pilleri veya aküleri doğru zamanda değiştirmek için

değişen pil sembolüne dikkat edin.

Lütfen bataryayı değiştir

Ekranda(16) uyarı notu

<Lütfen bataryayı değiştir>

görünürse ayarlar kaydedilir

ve ölçüm aleti otomatik olarak

kapanır. Ölçüm yapılması

mümkün değildir. Pilleri veya

Pillerin veya akünün çıkarılması için pilin/akünün arka uç

kısmına bastırın, ilgili prosedür pil gözü kapağının resminde

gösterilmiştir (1.). Pilin/akünün ön uç kısmı ilgili pil

haznesinden (2.) ayrılır, pil veya akü kolayca çıkarılabilir.

Tüm pilleri veya aküleri her zaman aynı anda değiştirin.

Sadece aynı üreticiye ait veya aynı kapasitede piller veya

aküler kullanın. u Uzun süre kullanılmayacak pilleri veya aküleri ölçüm aletinden çıkarın. Piller ve aküler, uzun süre kullanım dışı

kaldıklarında korozyona uğrayabilir ve kendiliğinden

İşletim u Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun. u Ölçüm aletini aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Büyük sıcaklık

dalgalanmaları söz konusuysa açmadan önce

sıcaklığın dengelenmesini bekleyin. Aşırı sıcaklıklarda

veya sıcaklık dalgalanmalarında, ölçüm aletinin

hassasiyeti ve ekran göstergesi olumsuz etkilenebilir. u Ölçüm aletinin arka tarafındaki sensör alanına(9) hiçbir etiket veya levha yapıştırmayın. Özellikle metal

levhalar ilgili ölçüm sonuçlarını olumsuz etkiler. u Yakın çevrede sinyal gönderen sistemlerin kullanılması veya çalıştırılması (örn. WLAN, UMTS,

uçuş radarı, vericiler veya mikrodalgalar) ölçüm

fonksiyonunu olumsuz etkileyebilir. u Ölçme sonuçları prensip olarak belirli ortam koşulları tarafından etkilenebilir. Örneğin güçlü elektriksel,

manyetik veya elektro manyetik alan oluşturan

cihazlara yakınlık, nem, metal içeren yapı

malzemeleri, alüminyum lamine yalıtım malzemeleri

ve iletken duvar kağıtları ve fayanslar ölçme

sonuçlarına etki edebilecek koşulları yaratabilir. Bu

nedenle duvarlarda, tavanlarda ve zeminlerde delme,

kesme veya freze işlemi yapmaya başlamadan önce başka

bilgi kaynaklarına da başvurun (örneğin yapı planları).

Çalışma şekli (bkz.resimB)

Ölçüm aleti ile sensör alanının

zemini(9) ölçüm yönüA için

derinliğine kadar kontrol

edilir. Ölçüm sadece ölçüm

aletininB hareket yönünde

hareket ettirilmesi ve asgari

ölçüm mesafesinin 10cm

mümkündür. Ölçüm aletini

her zaman düz bir çizgide

duvarın üzerinden hafif bir

baskıyla hareket ettirin,

böylece tekerlekler güvenli

bir duvar temasına sahip

olur. Duvar malzemesinden farklı malzemeye sahip

nesneler cihaz tarafından algılanır. Ekranda nesne

derinliği ve mümkünse ilgili nesne malzemesi

Türkçe | 101 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)102 | Türkçe 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools Ölçüm mesafesi en az 40cm ise ve ölçüm aleti incelenecek

tüm alan üzerinde yavaşça hareket ettirilirse mükemmel

sonuçlar elde edilir. Ölçüm aletinin hareket yönüne çapraz

olarak uzanan nesnelerin üst kenarları, işlevsel olarak

güvenilir bir şekilde tespit edilir.

Bu nedenle incelenecek alanda her zaman çapraz

konumda hareket edilmelidir.

Duvarda birden çok nesne üst üste bulunuyorsa ekranda

hangi yüzeyin sırada olduğu görüntülenir.

Bulunan nesne özelliklerinin ekrandaki(16) görüntüsü,

gerçek nesne özelliklerinden farklı olabilir. Özellikle çok ince

nesneler ekranda daha kalın görünür. Büyük boyutlu,

silindirik nesneler (örn. plastik borular veya su boruları)

ekranda olduklarından daha dar görünebilir.

Tespit edilebilir nesneler

– Plastik borular (örn. su taşıyan plastik borular, yerden

ısıtma veya duvardan ısıtma vb., en az 10mm çaplı, en az

20mm çaplı boş borular)

– Elektrik hatları (gerilim iletmesinden bağımsız olarak)

– Üç fazlı trifaze akım hatları (örn. ocağa giden)

– Küçük gerilim hatları (örn. zil, telefon)

– Metal borular ve çubuklar, her türde metal taşıyıcı (örn.

çelik, bakır, alüminyum)

– Betonda/çelik betonda

– Duvarda (tuğlalar, gözenekli beton, genleşmiş beton,

ponza, kireçli kum taşı)

– Sıva, fayans, duvar kağıdı, parke, halı gibi yüzeylerin

– Ahşap, alçıpan arkasında

Özel ölçüm durumları

Uygun olmayan koşullar prensip olarak ölçüm sonucunu

olumsuz etkileyebilir:

– Çok katmanlı duvar yapıları

– Boş plastik borular ve boşluklardaki ve hafif duvarlardaki

– Duvarda çapraz konumda uzanan nesneler

– Nemli duvar malzemesi

– Duvardaki iç boşluklar; bunlar nesne olarak algılanabilir

– Güçlü manyetik veya elektromanyetik alanlar oluşturan

cihazlara yakınlık, örn. mobil baz istasyonları veya

u Ölçüm aletini açmadan önce sensör alanının(9) ıslak

olmadığından emin olun. Gerekirse ölçüm aletini bir

bezle kurulayın. u Ölçüm aleti güçlü bir sıcaklık değişikliğine maruz kaldığında, açmadan önce soğumasını bekleyin.

– Ölçüm aletinin açılması için açma/kapatma tuşuna(15)

veya başlatma tuşuna(11) basın.

– LED(17) yeşil yanar ve başlangıç ekranı 4s süreyle

ekranda(16) görünür.

– Ölçüm aleti ile bir ölçüm yapmazsanız veya bir tuşa

basmazsanız alet 5dakika sonra otomatik olarak kapanır.

Ayarlar menüsünde bu <Kapama süresi> (Bakınız

„<Kapama süresi>“, Sayfa104) değiştirebilirsiniz.

– Ölçüm aletini kapatmak için açma/kapatma tuşuna(15)

– Ölçüm aletinin kapatılması sırasında menülerde seçilen

tüm ayarlar korunur.

Sinyal sesinin açılması/kapatılması

Sinyal sesi(13) tuşu ile sinyal sesini açabilir veya

kapatabilirsiniz. Ayarlar menüsündeki <Sesli sinyaller> alt

menüsünde ilgili (Bakınız „<Sesli sinyaller>“, Sayfa105)

sinyal türünü seçebilirsiniz.

Ölçüm aletini açın. Ekranda(16) standart gösterge ekranı

Üniversal beton Geri ÖnceSensör 0 cm 0 cm

Ölçüm aletini duvara konumlandırın ve ilgili yönde duvarda

(Bakınız „Çalışma şekli (bkz.resimB)“, Sayfa101) hareket

ettirin. Ölçüm sonuçları, 10cm asgari ölçüm mesafesinden

sonra ekranda(16) görüntülenir. Doğru ölçüm sonuçlarını

elde etmek için ölçüm aletini komple ve yavaşça duvardaki

tespit edilecek nesnenin üzerinde hareket ettirin.

Ölçüm sırasında ölçüm aletini duvardan çekerseniz veya

2dakikadan fazla kullanmazsanız (hareket, tuşa basma), son

ölçüm sonucu ekranda kalır. Sensör alanı göstergesinde(c)

ilgili <Tutma> mesajı görünür. Ölçüm aletini tekrar duvara

konumlandırırsanız, hareket ettirmeye devam ederseniz

veya başlatma tuşuna(11) basarsanız yeni bir ölçüm

LED(17) kırmızı yanıyorsa sensör alanında bir nesne

mevcuttur. LED(17) yeşil yanıyorsa sensör alanında hiçbir

nesne yoktur. LED(17) kırmızı yanıp sönüyorsa sensör

alanında gerilim ileten bir nesne mevcuttur.u Duvarda delme, kesme veya freze işlemine

başlamadan önce tehlikeler konusunda diğer bilgi

kaynaklarına da başvurmanız gerekir. Ölçme sonuçları

ortam koşullarından veya duvarın niteliğinden

etkilenebileceğinden, göstergenin sensör alanında hiçbir

nesne göstermeme riski vardır (LED(17) yeşil yanar).

Gösterge elemanları (bkz.resimA)

Sensörün altında bir nesne mevcutsa bu nesne ilgili

göstergenin sensör alanında(c) görünür. Nesnenin

büyüklüğüne ve derinliğine bağlı olarak bir malzeme

tanımlaması yapılabilir. Tespit edilen nesnenin üst kenarına

kadar olan nesne derinliği(l) durum satırında görüntülenir.

Not: Nesne derinliği(l) ve malzeme özelliği göstergesi(m),

sensörde siyah renkte gösterilen nesneye yöneliktir.

Nesne malzemesi göstergesi(m) aşağıdaki özellikleri

N S Manyetik, örneğin donatı demiri

N S Manyetik değil, fakat metal, örn. bakır boru

Metal değil, örn. ahşap veya plastik

Bilinmeyen malzeme özelliği

Gerilim ileten hatların göstergesi(n) aşağıdaki özellikleri

Not: Gerilim ileten nesnelerde başka bir özellik

Gerilim ileten olup olmadığı belli değil

Not: Üç fazlı trifaze akım hatları "gerilim iletmeyen hatlar"

olarak algılanabilir.

"Gerilim ileten" özelliğinin tespiti, bağıl hava neminin yüksek

olduğu durumlarda (>%50) önemli ölçüde sınırlanabilir.

Nesne yerinin belirlenmesi

Nesnelerin taranması için ölçüm mesafesinin bir kere

ayarlanması yeterlidir.

Hiçbir nesne bulunamadıysa esas ölçüm istikametine göre

çapraz konumda ilgili hareket tekrarlanmalıdır (Bakınız

„Çalışma şekli (bkz.resimB)“, Sayfa101)ile onaylama

Tespit edilen bir nesnenin yerini tam olarak belirlemek ve

işaretlemek istiyorsanız ölçüm aletini ilgili ölçüm mesafesi

üzerinde geri hareket ettirin.

Örnekte olduğu gibi bir nesne, orta çizginin alt orta

noktasında(k) ekranda(16) görünürse üst işaretleme

yardımında(1) kabaca bir işaretleme yapabilirsiniz. Sensör

alanı ilgili üst işaretleme yardımının biraz altında yer

aldığından, bu işaretlemenin kesin sonucu vermesi için dikey

uzanan bir nesne olması gerekir.

Kesin nesne konumunun duvarda işaretlenmesi için ölçüm

aletini sola veya sağa hareket ettirin ve tespit edilen

nesnenin bir dış kenarın altına denk gelmesini sağlayın.

Ekranda(16) tespit edilen nesne örneğin taranmış sağ

çizginin alt orta noktasında(g) görünüyorsa sağ işaretleme

yardımında(3) kesin yer tespiti yapılabilir.

Tespit edilen nesnenin duvardaki uzanışını, birden çok ölçüm

mesafesini arka arkaya uygulayarak belirleyebilirsiniz (bkz.

resim I) (Bakınız „Ölçüm sonuçları için örnekler“,

Sayfa105). İlgili ölçüm noktalarını işaretleyin ve birleştirin.

Başlatma tuşuna(11) basarak tespit edilen nesne

göstergesini silebilir ve yeni bir ölçüm başlatabilirsiniz.

İşletim türlerinin seçilmesi

Seçim tuşu(10) ve(12) ile farklı işletim türleri (modları)

arasında geçiş yapabilirsiniz.

– Sonraki işletim türünü seçmek için seçim tuşuna(10) kısa

– Önceki işletim türünü seçmek için seçim tuşuna(12) kısa

İşletim türleri seçimi ile ölçüm aletini farklı duvar

malzemelerine adapte edebilirsiniz. İlgili ayar her zaman

ekranın gösterge alanından(h) takip edilebilir.

<Üniversal beton> (ön ayarlı)

<Üniversal beton> işletim türü, duvar ve betondaki çoğu

uygulama için uygundur. Plastik ve metal cisimler ile elektrik

hatları görüntülenir. Çapı 2cm'den küçük tuğla boşlukları

veya boş plastik borular muhtemelen gösterilmez.

Maksimum ölçüm derinliği 8cm'dir.

<Nemli beton> işletim türü özellikle ıslak beton

uygulamaları için uygundur. Donatı demiri, plastik ve metal

borular ile elektrik hatları görüntülenir. Gerilim ileten ve

gerilim iletmeyen hatlar arasında ayrım yapılması mümkün

değildir. Maksimum ölçüm derinliği 6cm'dir.

Betonun tamamen kuruması için aylar geçmesi gerektiğine

<Özel beton> işletim türü özellikle çelik betonda derinde yer

alan nesnelerin tespit edilmesi için uygundur. Donatı demiri,

plastik ve metal borular ile elektrik hatları görüntülenir.

Maksimum ölçüm derinliği 15cm'dir.

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)104 | Türkçe1 609 92A 4G1 | (28.08.2018) Bosch Power ToolsÇok fazla nesne görüntüleniyorsa doğrudan donatıdemirinde hareket ediyor olabilirsiniz. Bu durumda, ölçümaletini birkaç santimetre kaydırın ve yeniden deneyin.<Yüzey ısıtma><Yüzey ısıtma> işletim türü özellikle metal, bileşik metal veplastik borular ile elektrik hatlarının algılanması içinuygundur. Boş plastik borular görüntülenmez. Maksimumölçüm derinliği 8cm'dir.<Alçıpan><Alçıpan> işletim türü, alçıpan duvarlardaki (ahşap, alçıpanvb.) ahşap kirişlerin, metal çubukların ve elektrik hatlarınıntespit edilmesi için uygundur. İçi dolu plastik borular veahşap kirişler aynı görüntülenir. Boş plastik borularalgılanmaz. Maksimum ölçüm derinliği 8cm'dir.<Metal>Farklı çalışma senaryolarında farklı işletim türleri tatmin edicisonuçlar vermezse <Metal> işletim türü metal nesneleri vegerilim ileten hatları bulmak için uygundur. Bu durumlarda,algılama sonuçları bu işletim türünde fazladır, fakat daha azhassastır.Algılama kabiliyeti, bağıl hava nemi yüksekse (>%50) önemlioranda azalabilir.<Sinyal görünüşü><Sinyal görünüşü> işletim türü, tüm malzemelerdekikullanıma uygundur. İlgili ölçüm konumundaki sinyal şiddetigörüntülenir. Bu işletim türünde, birbirine yakın durannesneler hassas bir şekilde taranır ve karmaşık malzemeyapıları ilgili sinyal akışı sayesinde daha iyi tahmin edilebilir.

Sinyal görünüşü Geri Önce 4,0 cm

Eğrinin tepe noktası, küçük ölçüm çubuğunda, işletimtürü(h) göstergesi üzerinden U formunda görüntülenir. Birnesne derinliği ve mümkünse malzeme özelliklerigörüntülenir. Maksimum ölçüm derinliği 15cm'dir.u Sinyal gücünden, bir nesne derinliği anlaşılamaz. Gösterge türlerinin seçilmesi Not: Tüm işletim türlerinde gösterge türü seçimi yapılabilir.Standart gösterge ekranından metre çubuk moduna geçmekiçin(10) veya(12) seçim tuşuna uzun süreli basın.

Metre çubuk modu örnekte resimD ile aynı durumugöstermektedir: Eşit mesafede üç demir çubuk. Metre çubukmodunda, tespit edilen cisim orta noktaları arasındakimesafe belirlenebilir.Nesne derinliği göstergesinin altında(l) başlangıçnoktasından itibaren geride bırakılan ölçüm yolu belirtilir,örnekte 20,1cm.İşletim türü göstergesinin üzerindeki küçük ölçümçubuğunda(h) tespit edilen üç cisim, dikdörtgen olarakgörüntülenir. Not: Nesne derinliği(l) ve malzeme özelliği göstergesi(m), sensörde siyah renkte gösterilen nesneye yöneliktir.Standart gösterge ekranına geri dönmek için(10) veya(12)seçim tuşuna kısa süreli basın.Not: Sadece gösterge değişimi yapılır, ölçüm modudeğişmez! Ayarlar menüsü Ayarlar menüsüne gitmek için ayar tuşuna(14) basın.Menüden çıkmak için başlatma tuşuna(11) basın. Bu andaseçilen ayarlar devralınır. Ölçüm işlemi için standartgösterge ekranı devreye alınır.Menüde dolaşmaAşağı kaydırmak için ayar tuşuna(14) basın.İlgili değerleri seçmek için(10) ve(12) seçim tuşlarınabasın:– Seçim tuşu(10) ile sağdaki veya sonraki değeriseçebilirsiniz.– Seçim tuşu(12) ile soldaki veya önceki değeriseçebilirsiniz.<Dil><Dil> menüsünde ilgili menü yönlendirme dilinideğiştirebilirsiniz. Ön ayarlı olan dil <English>.<Kapama süresi><Kapama süresi> menüsünde belirli zaman aralıklarınıayarlayabilirsiniz. Bu zaman aralıkları sonrasında, hiçbirölçüm işlemi veya ayar yapılmazsa ilgili ölçüm aleti otomatikolarak kapanır. Ön ayarlı olan süre <5dak>.<Işık süresi><Işık süresi> menüsünde, ekran aydınlatmasının(16)devrede kalacağı zaman aralığını ayarlayabilirsiniz. Ön ayarlıolan süre <30Sn>.<Parlaklık>

<Parlaklık> menüsünde ekran aydınlatmasının parlaklık

derecesini ayarlayabilirsiniz. Ön ayarlı olan <Maksimum>.

<Sesli sinyaller> menüsünde, ölçüm aletinin ne zaman bir

sinyal sesi çıkaracağını ayarlayabilirsiniz. Bunun için sinyal

sesi tuşu(13) ile sesi kapatmamış olmanız gerekir.

– Ön ayarlı olan <Duvar nesnesi>: Her tuşa basıldığında ve

sensör alanı altında bir duvar nesnesi tespit edildiğinde

ilgili sinyal sesi duyulur. Ayrıca gerilim ileten hatlarda, kısa

tonlamalı bir uyarı sesi duyulur.

– <Akım kablosu> ayarında, her tuşa basıldığında bir

sinyal sesi ve ölçüm aleti bir akım hattını görüntülediğinde

gerilim ileten hatlara yönelik uyarı sinyali (kısa tonlamalı)

– <Tuş tıklama> ayarında, sadece tuşa basıldığında bir

sinyal sesi duyulur.

<Standart mod> menüsünde, ölçüm aleti açıldıktan sonra

ön ayarlı olacak işletim türünü ayarlayabilirsiniz. Ön ayarlı

olan işletim türü <Üniversal beton>.

Gelişmiş ayarlar menüsü

Gelişmiş ayarlar menüsüne gitmek için ölçüm aleti

kapalıyken, aynı anda ayar tuşuna(14) ve açma/kapatma

Menüden çıkmak için başlatma tuşuna(11) basın. Ölçüm

işlemi için standart gösterge ekranı devreye girer ve ayarlar

Aşağı kaydırmak için ayar tuşuna(14) basın.

İlgili değerleri seçmek için(10) ve(12) seçim tuşlarına

– Seçim tuşu(10) ile sağdaki veya sonraki değeri

– Seçim tuşu(12) ile soldaki veya önceki değeri

<Alet bilgisi> menüsünde ölçüm aleti bilgileri, örn.

<İşletme saati> hakkında, görüntülenir.

<Ayarları tekrarlayın> menüsünde ilgili fabrika ayarlarına

Ölçüm sonuçları için örnekler

Not: Aşağıdaki örneklerde ölçüm aletindeki sinyal sesi

Sensör alanı altında bulunan nesnenin büyüklüğüne ve

derinliğine bağlı olarak, bu nesnenin gerilim içerip içermediği

her zaman kesin bir şekilde belirlenebilir. Bu durumda ilgili

göstergesinde(n) sembolü görünür.

Gerilim ileten hat (bkz.resimC)

Sensör alanında metal, gerilim ileten bir nesne mevcut, örn.

bir elektrik kablosu. Nesne derinliği 1,5cm'dir. Elektrik

kablosu ilgili sensör tarafından algılanırsa ölçüm aleti

tarafından gerilim ileten hatlara yönelik uyarı sinyali verilir.

Demir çubuk (bkz.resimD)

Sensör alanında manyetik bir nesne mevcut, örn. bir demir

çubuk. Bunun solunda ve sağında, sensör alanının dışında

başka nesneler de mevcut. Nesne derinliği 5,5cm'dir. Ölçüm

aleti bir sinyal sesi verir.

Bakır boru (bkz.resimE)

Sensör alanında metal bir nesne mevcut, örn. bir bakır boru.

Nesne derinliği 4cm'dir. Ölçüm aleti bir sinyal sesi verir.

Plastik veya ahşap nesne (bkz.resimF)

Sensör alanında metal içermeyen bir nesne mevcut. Yüzeye

yakın bir plastik veya ahşap nesne söz konusu. Ölçüm aleti

bir sinyal sesi verir.

Geniş yüzey (bkz.resimG)

Sensör alanında metal, geniş bir yüzey mevcut, örn. bir

metal plaka. Nesne derinliği 2cm'dir. Ölçüm aleti bir sinyal

Çok sayıda net olmayan sinyal (bkz.resimlerH–I)

Standart gösterge ekranında çok sayıda nesne görünüyorsa

duvar muhtemelen çok sayıda iç boşluktan oluşuyordur. İş

boşlukları gizlemek için <Metal> işletim türüne geçin. Hala

çok sayıda nesne görünüyorsa çok sayıda yükseklik odaklı

kaydırılmış ölçüm yapmalı ve görüntülenen nesneleri

duvarda işaretlemelisiniz. Kaydırılmış işaretlemeler iç

boşlukları belirtir, bir çizgi üzerindeki işaretlemeler ise bir

Hata– Nedenleri ve Çözümleri

Hata Neden Giderilme yöntemi

Ölçüm aleti açılmıyor. Piller boş Pilleri değiştirin

Pil kutupları yanlış yerleştirilmiş Pil konumu kontrol edilmelidir

Ölçüm aleti açık ve tepki

Piller çıkarılmalı ve tekrar takılmalıdır

Ölçüm aleti çok sıcak veya çok

İzin verilen sıcaklık alanına ulaşana kadar beklenmelidir

Ekran göstergesi: <Tekerlek

Tekerlek duvar temasını

Başlatma tuşuna(11) basın ve ölçüm aletinin hareketi

sırasında her iki alt tekerleğin duvar temasına dikkat

edin; düz olmayan duvarlarda, tekerlek ile duvar arasına

ince bir karton yerleştirin

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)106 | Türkçe

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

Hata Neden Giderilme yöntemi

Ekran göstergesi: <Hızlı>

Ölçüm aleti çok hızlı hareket

Başlatma tuşuna(11) basın ve ölçüm aletini duvarda

yavaşça hareket ettirin

<Sıcaklık aralığı aşıldı>

İzin verilen sıcaklık alanına ulaşana kadar beklenmelidir

<Sıcaklık değişimi çok fazla>

İzin verilen sıcaklık alanına ulaşana kadar beklenmelidir

<Radyo dalgası paraziti>

Ölçüm aleti kendiliğinden kapanıyor. Eğer mümkünde

parazit yapan radyo dalgalarını giderin (örneğin WLAN,

UMTS, uçuş radarı, sinyal kuleleri veya mikro dalgalar)

ve ölçüm aletini tekrar açın.

u Her kullanımdan önce ölçüm aletini kontrol edin.

Görünür hasar veya ölçüm aletinin iç kısmında gevşek

parça olması durumunda, fonksiyon güvenliği garanti

İyi ve güvenli çalışabilmek için ölçüm aletini her zaman temiz

Ölçme cihazını suya veya başka sıvılar içine daldırmayın.

Olası kirleri kuru, yumuşak bir bezle temizleyin. Deterjan

veya çözücü madde kullanmayın.

Bakım kapağının(7) her zaman iyice

kapatılmış olmasına dikkat edin. Bakım

kapağı sadece Bosch elektrikli el aletleri

firmasının yetkili bir müşteri hizmetleri birimi

tarafından açılabilir.

Ölçüm aletini sadece birlikte teslim edilen koruma çantası

içinde saklayın ve taşıyın.

Onarım gerektiğinde, ölçüm aletini koruma çantası içinde

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek

parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri

ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları

hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip

etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

E-mail: bpsasalbobinaj@hotmail.com

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

TOO “Robert Bosch” Power Tools, Satış Sonrası Servis

Ölçüm aletleri, aküler/piller, aksesuar ve ambalaj malzemesi

çevre dostu tasfiye amacıyla bir geri kazanım merkezine

Ölçüm aletlerini ve aküleri/pilleri evsel çöplerin

Sadece AB ülkeleri için:

2012/19/EU yönetmeliği uyarınca kullanım ömrünü

tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği

uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/

bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir

geri dönüşüm merkezine yollanmak zorundadır.

Robert Bosch Power Tools GmbH, D‑tect150SV radyo ekipmanı tipinin Direktif 2014/53/EU ile uyumlu olduğunu

beyan eder. AB uygunluk beyanının tam metnine aşağıdaki internet adresinden ulaşabilirsiniz:

pl Robert Bosch Power Tools GmbH niniejszym oświadcza, że typ urządzenia radiowego D‑tect150SV jest zgodny z dy-
