GEBRUIKSAANWIJZING GSR 18 VEC TE Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

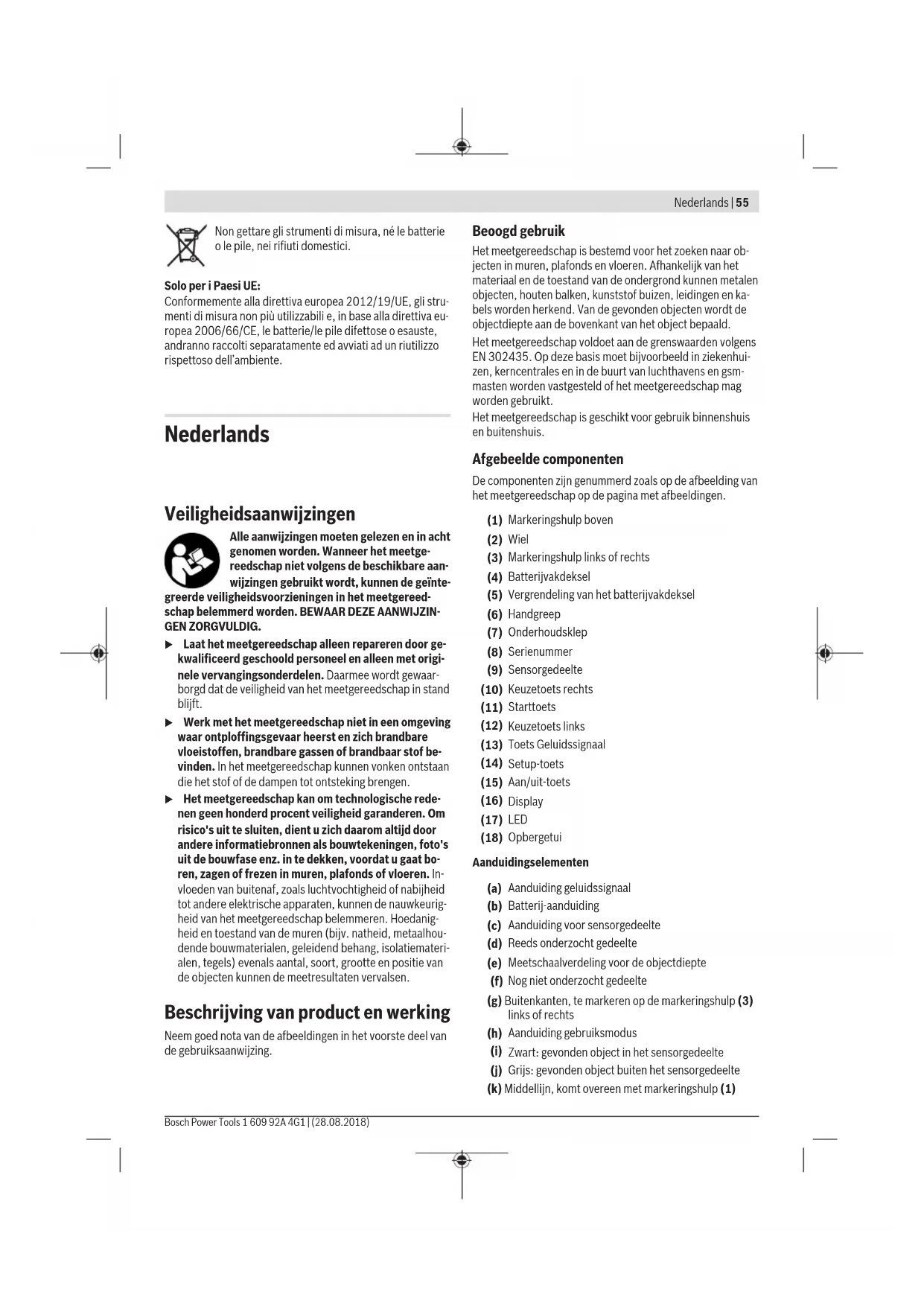

Nederlands Pagina 55

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht

genomen worden. Wanneer het meetge-

reedschap niet volgens de beschikbare aan-

wijzingen gebruikt wordt, kunnen de geïnte-

greerde veiligheidsvoorzieningen in het meetgereed-

schap belemmerd worden. BEWAAR DEZE AANWIJZIN-

GEN ZORGVULDIG. u Laat het meetgereedschap alleen repareren door ge- kwalificeerd geschoold personeel en alleen met origi-

nele vervangingsonderdelen. Daarmee wordt gewaar-

borgd dat de veiligheid van het meetgereedschap in stand

blijft. u Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. In het meetgereedschap kunnen vonken ontstaan

die het stof of de dampen tot ontsteking brengen. u Het meetgereedschap kan om technologische rede- nen geen honderd procent veiligheid garanderen. Om

risico's uit te sluiten, dient u zich daarom altijd door

andere informatiebronnen als bouwtekeningen, foto's

uit de bouwfase enz. in te dekken, voordat u gaat bo-

ren, zagen of frezen in muren, plafonds of vloeren. In-

vloeden van buitenaf, zoals luchtvochtigheid of nabijheid

tot andere elektrische apparaten, kunnen de nauwkeurig-

heid van het meetgereedschap belemmeren. Hoedanig-

heid en toestand van de muren (bijv. natheid, metaalhou-

dende bouwmaterialen, geleidend behang, isolatiemateri-

alen, tegels) evenals aantal, soort, grootte en positie van

de objecten kunnen de meetresultaten vervalsen.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van

de gebruiksaanwijzing.

Het meetgereedschap is bestemd voor het zoeken naar ob-

jecten in muren, plafonds en vloeren. Afhankelijk van het

materiaal en de toestand van de ondergrond kunnen metalen

objecten, houten balken, kunststof buizen, leidingen en ka-

bels worden herkend. Van de gevonden objecten wordt de

objectdiepte aan de bovenkant van het object bepaald.

Het meetgereedschap voldoet aan de grenswaarden volgens

EN302435. Op deze basis moet bijvoorbeeld in ziekenhui-

zen, kerncentrales en in de buurt van luchthavens en gsm-

masten worden vastgesteld of het meetgereedschap mag

Het meetgereedschap is geschikt voor gebruik binnenshuis

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het meetgereedschap op de pagina met afbeeldingen.

Markeringshulp boven

Vergrendeling van het batterijvakdeksel

Toets Geluidssignaal

Aanduidingselementen

Aanduiding geluidssignaal

Aanduiding voor sensorgedeelte

Reeds onderzocht gedeelte

Meetschaalverdeling voor de objectdiepte

Nog niet onderzocht gedeelte

(g) Buitenkanten, te markeren op de markeringshulp(3)

Aanduiding gebruiksmodus

Zwart: gevonden object in het sensorgedeelte

Grijs: gevonden object buiten het sensorgedeelte

(k) Middellijn, komt overeen met markeringshulp(1)

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)56 | Nederlands 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools (l)

Aanduiding van de objectdiepte

Aanduiding materiaal object

Aanduiding van spanningvoerende leidingen

Nauwkeurigheid van de weergegeven objectdiepteb

Minimumafstand tussen twee na-

Gebruikstemperatuur –10°C...+50°C Opslagtemperatuur –20°C...+70°C Radarsensor

– Gebruiksfrequentiebereik 2200–5500MHz

– Zendvermogen max. 0,01mW Inductieve sensor

Max. gebruikshoogte boven refe-

Relatieve luchtvochtigheid max. 90 %

Vervuilingsgraad volgens

Afmetingen (lengte × breedte ×

B) Afhankelijk van de grootte en de aard van het object en van het

materiaal en de toestand van de ondergrond

C) Er ontstaat slechts een niet geleidende vervuiling, waarbij ech-

ter soms een tijdelijke geleidbaarheid wort verwacht door be-

Het serienummer (8) op het typeplaatje dient voor een duidelijke

identificatie van uw meetgereedschap. u Het meetresultaat kan m.b.t. de nauwkeurigheid en de detectiediepte bij een ongunstige hoedanigheid van

de ondergrond slechter uitvallen.

Voor de ontvangertest die de invloed van een stoorsignaal op

het meetgereedschap test, worden het criterium en het ni-

veau van de prestaties gebruikt die in ETSITS103361

(V1.1.1) hoofdstuk 9.4.1 met een objectdiepte van

d=60mm gedefinieerd zijn.

Voor de immuniteitstest wordt het volgende criterium voor

de prestaties gebruikt:

onder bepaalde omstandigheden (bijv. elektrostatische ont-

lading of invloed van elektromagnetische velden) kunnen de

meetresultaten beïnvloed worden, actuele meetresultaten

kunnen verloren gaan en het kan nodig zijn het meetgereed-

schap door verwijderen en opnieuw plaatsen van de batterij-

Batterijen plaatsen/verwisselen

Voor het gebruik van het meetgereedschap worden alkali-

mangaanbatterijen of accu’s geadviseerd.

Voor het openen van het batterijvakdeksel (4) duwt u de ver-

grendeling (5) in de richting van de pijl en haalt u het batter-

ijvakdeksel eraf. Plaats de batterijen of accu's. Let daarbij op

de juiste poolaansluitingen overeenkomstig de afbeelding in

De batterij-aanduiding(b) in de bovenste statusregel op het

display(16) geeft de laadtoestand van de batterijen of ac-

Aanwijzing: Let op het wisselende batterijsymbool om de

batterijen of accu's tijdig te verwisselen.

Als op het display(16) de

waarschuwing <Batterij ver-

vangen> verschijnt, dan wor-

den de instellingen opgesla-

gen en het meetgereedschap

schakelt automatisch uit. Me-tingen zijn niet meer mogelijk. Verwissel de batterijen of ac-

Voor het wegnemen van de batterijen of accu duwt u op het

achterste uiteinde van een batterij/accu, zoals te zien op de

afbeelding van het batterijvakdeksel (1.). Het voorste uitein-

de van de batterij/accu komt los uit het batterijvak (2.), zo-

dat de batterij of accu gemakkelijk weggenomen kan wor-

Verwissel altijd alle batterijen of accu’s tegelijkertijd. Ge-

bruik alleen batterijen of accu’s van één fabrikant en met de-

u Haal de batterijen of accu's uit het meetgereedschap,

wanneer u dit langere tijd niet gebruikt. Als de batterij-

en of accu’s lang worden bewaard, kunnen deze gaan cor-

roderen zichzelf ontladen.

u Bescherm het meetgereedschap tegen vocht en fel

u Stel het meetgereedschap niet bloot aan extreme tem-

peraturen of temperatuurschommelingen. Laat het bij

grotere temperatuurschommelingen eerst op de juiste

temperatuur komen, voordat u het inschakelt. Bij ex-

treme temperaturen of temperatuurschommelingen kan

de nauwkeurigheid van het meetgereedschap en de aan-

duiding op het display nadelig worden beïnvloed.

u Breng in het sensorgedeelte(9) op de achterkant van

het meetgereedschap geen stickers of plaatjes aan.

Vooral plaatjes van metaal beïnvloeden de meetresulta-

u Het gebruik of de activiteit van zendinstallaties zoals

WiFi, UMTS, vluchtradar, zendmasten of microgolven

in de nabije omgeving kan de meetfunctie beïnvloe-

u De meetresultaten kunnen vanwege het werkingsprin-

cipe door bepaalde omgevingsomstandigheden be-

lemmerd worden. Daartoe behoren bijv. de nabijheid

van apparaten die sterke elektrische, magnetische of

elektromagnetische velden opwekken, natheid, me-

taalhoudende bouwmaterialen, met aluminium gecoa-

te isolatiematerialen evenals geleidend behang of ge-

leidende tegels. Neem daarom vóór het boren, zagen of

frezen in muren, plafonds of vloeren ook goed nota van

andere informatiebronnen (bijv. bouwtekeningen).

Werking (zie afbeeldingB)

Met het meetgereedschap

wordt de ondergrond van het

sensorgedeelte(9) in mee-

trichtingA tot aan de aange-

geven meetdiepte gecontro-

leerd. De meting is alleen mo-

gelijk tijdens de beweging

van het meetgereedschap in

verplaatsingsrichtingB en bij

een minimum meettraject van

10cm. Beweeg het meetge-

reedschap altijd in een

rechte lijn met lichte druk

over de muur, zodat de wie-

len een goed contact met

de muur hebben. Herkend worden objecten die zich on-

derscheiden van het materiaal van de muur. Op het dis-

play verschijnt de objectdiepte en, indien mogelijk, het

Optimale resultaten worden verkregen, wanneer het meet-

traject ten minste 40cm bedraagt en het meetgereedschap

langzaam over de gehele te onderzoeken plek bewogen

wordt. Vanwege de werking van het meetgereedschap wor-

den alleen dwars op de bewegingsrichting van het meetge-

reedschap lopende bovenkanten van objecten gevonden.

Werk het te onderzoeken gedeelte daarom altijd kruisge-

Als zich meerdere objecten boven elkaar in de muur bevin-

den, wordt in het display het object aangegeven dat het

dichtst bij het oppervlak ligt.

De weergave van de eigenschappen van de gevonden objec-

ten op het display(16) kan afwijken van de daadwerkelijke

objecteigenschappen. Vooral zeer dunne objecten worden in

het display dikker weergegeven. Grotere, cilindrische objec-

ten (bijv. waterleidingen of kunststof buizen) kunnen op het

display smaller lijken dan ze daadwerkelijk zijn.

Objecten die gevonden kunnen worden

– Kunststof buizen (bijv. watervoerende kunststof buizen

zoals vloer- en muurverwarming enz. met een diameter

van minstens 10mm, loze buizen met een diameter van

– Elektriciteitsleidingen (ongeacht of deze spanningvoe-

– Driefasige draaistroomleidingen (bijv. naar het fornuis)

– Laagspanningsleidingen (bijv. deurbel, telefoon)

– Allerlei soorten metalen buizen, stangen, draagbalken

(bijv. staal, koper, aluminium)

– In lichtbouwwanden

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)58 | Nederlands 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools – Onder bijvoorbeeld pleisterwerk, tegels, behang, parket

– Achter hout of gipskarton

Speciale meetsituaties

Ongunstige omstandigheden kunnen het meetresultaat van-

wege het werkingsprincipe belemmeren:

– Gelaagde wandopbouw

– Loze kunststof buizen en houten balken in holle ruimten

– Holle ruimten in een muur; deze kunnen als objecten

– In de buurt van apparaten die sterke magnetische of elek-

tromagnetische velden opwekken, bijv. gsm-masten of

In-/uitschakelen u Zorg er vóór het inschakelen van het meetgereed- schap voor dat het sensorgedeelte(9) niet vochtig is.

Wrijf het meetgereedschap eventueel droog met een

doek. u Als het meetgereedschap blootgesteld is geweest aan een sterke temperatuurwisseling, laat u het vóór het

inschakelen op de juiste temperatuur komen.

– Voor het inschakelen van het meetgereedschap drukt u

op de aan/uit-toets(15) of op de starttoets(11).

– De LED(17) brandt groen en het startscherm verschijnt

4 seconden lang op het display(16).

– Wanneer u met het meetgereedschap geen meting uit-

voert en niet op een toets drukt, dan wordt het na 5minu-

ten automatisch weer uitgeschakeld. In het menu Instel-

lingen kunt u deze <Uitschakeltijd> veranderen (zie

„<Uitschakeltijd>“, Pagina60).

– Voor het uitschakelen van het meetgereedschap drukt u

op de aan/uit-toets(15).

– Bij het uitschakelen van het meetgereedschap blijven alle

gekozen instellingen in de menu’s bewaard.

Geluidssignaal in- en uitschakelen

Met de toets Geluidssignaal(13) kunt u het geluidssignaal

in- of uitschakelen. In het menu Instellingen kunt u in het

submenu <Geluidssignal> het soort signalen kiezen (zie

„<Geluidssignal>“, Pagina61).

Schakel het meetgereedschap in. Op het display(16) ver-

schijnt het standaard aanduidingsscherm.

Beton universeel Terug VooruitSensor 0 cm 0 cm

Zet het meetgereedschap op de muur en beweeg het in ver-

plaatsingsrichting (zie „Werking (zie afbeeldingB)“, Pagi-

na57) over de muur. De meetresultaten worden na een mi-

nimum meettraject van 10cm op het display(16) weergege-

ven. Beweeg het meetgereedschap volledig en langzaam

over het vermoede object in de muur om correcte meetresul-

Wanneer u het meetgereedschap tijdens de meting van de

muur optilt of langer dan 2 minuten niet bedient (beweging,

drukken op een toets), dan blijft het laatste meetresultaat in

het display staan. In de aanduiding van het sensorgedeel-

te(c) verschijnt de melding <Houden>. Wanneer u het

meetgereedschap weer op de muur zet, het verder beweegt

of op de starttoets(11) drukt, start de meting opnieuw.

Brandt de LED(17) rood, dan bevindt zich een object in het

sensorgedeelte. Brandt de LED(17) groen, dan bevindt zich

geen object in het sensorgedeelte. Knippert de LED(17)

rood, dan bevindt zich een spanningvoerend object in het

sensorgedeelte. u Voordat u in de muur boort, zaagt of freest, moet u zich nog via andere informatiebronnen tegen risico's

indekken. Omdat de meetresultaten door omgevingsin-

vloeden of de hoedanigheid van de muur beïnvloed kun-

nen worden, kan er gevaar bestaan, hoewel de aandui-

ding geen object in het sensorgedeelte aangeeft

(LED(17) brandt groen).

Aanduidingselementen (zie afbeeldingA)

Als zich een object onder de sensor bevindt, dan verschijnt

het in het sensorgedeelte(c) van de aanduiding. Afhankelijk

van de grootte en diepte van het object is een materiaalher-

kenning mogelijk. De objectdiepte(l) tot aan de bovenkant

van het gevonden object wordt in de statusregel weergege-

Aanwijzing: Zowel de aanduiding van de objectdiepte(l) als

die van de materiaaleigenschap(m) hebben betrekking op

het zwart weergegeven object in de sensor.

De aanduiding materiaal object(m) kan de volgende eigen-

magnetisch, bij. wapeningsijzer

niet magnetisch, maar van metaal, bijv. koperen

niet van metaal, bijv. hout of kunststof

materiaaleigenschap onbekendDe aanduiding van spanningvoerende leidingen(n) kan de

volgende eigenschappen weergeven:

Aanwijzing: Bij spanningvoerende objecten wordt

geen verdere eigenschap weergegeven.

niet duidelijk, spanningvoerend of niet

Aanwijzing: Driefasige draaistroomleidingen worden even-

tueel niet als spanningvoerende leidingen herkend.

De bepaling van de eigenschap „spanningvoerend“ kan bij

een hoge relatieve luchtvochtigheid (>50%) sterk belem-

Lokaliseren van objecten

Eenmaal bewegen over het meettraject is voldoende om ob-

jecten te lokaliseren.

Wanneer u geen object heeft gevonden, herhaalt u de bewe-

ging dwars t.o.v. de oorspronkelijke meetrichting (zie „Wer-

king (zie afbeeldingB)“, Pagina57).

Wanneer u een gevonden object nauwkeurig wilt lokaliseren

en markeren, beweegt u het meetgereedschap over het

Verschijnt zoals in het voorbeeld een object in het midden

onder de middellijn(k) op het display(16), dan kunt u bij de

bovenste markeringshulp(1) een grove markering aanbren-

gen. Deze markering is echter alleen exact, wanneer het een

precies verticaal lopend object betreft, aangezien het

sensorgedeelte zich iets onder de bovenste markeringshulp

Als u het object nauwkeurig wilt aantekenen op de muur, be-

weegt u het meetgereedschap naar links of naar rechts tot

het gevonden object onder een buitenkant ligt. Als op het

display(16) het gevonden object bijvoorbeeld in het midden

onder de rechter stippellijn(g) verschijnt, dan kunt u het bij

de rechter markeringshulp(3) exact aantekenen.

Het verloop van een gevonden object in de muur kunt u vast-

stellen door meerdere meettrajecten verplaatst achtereen-

volgens af te werken (zie afbeelding I) (zie „Voorbeelden

voor meetresultaten“, Pagina61). Markeer en verbind de

desbetreffende meetpunten.

Door op de starttoets(11) te drukken kunt u de aanduiding

van de gevonden objecten op elk moment wissen en een

nieuwe meting starten.

Van gebruiksmodus wisselen

U kunt met de keuzetoetsen(10) en(12) wisselen tussen de

verschillende gebruiksmodi.

– Druk kort op de keuzetoets(10) om de volgende ge-

bruiksmodus te kiezen.

– Druk kort op de keuzetoets(12) om de vorige gebruiks-

Door de gebruiksmodi te kiezen kunt u het meetgereedschap

aan verschillende muurmaterialen aanpassen. De betreffen-

de instelling is op elk moment in het aanduidingsgedeelte(h)

van het display te zien.

<Beton universeel> (vooringesteld)

De modus <Beton universeel> is geschikt voor de meeste

toepassingen in metselwerk of beton. Kunststof objecten,

metalen objecten en elektriciteitsleidingen worden weerge-

geven. Holle ruimten in metselsteen of loze kunststof buizen

met een diameter van minder dan 2 cm worden eventueel

niet weergegeven. De maximale meetdiepte bedraagt 8cm.

De modus <Vochtig beton> is speciaal geschikt voor toe-

passingen in vochtig beton. Wapeningsijzer, kunststof bui-

zen, metalen buizen en elektriciteitsleidingen worden weer-

gegeven. Een verschil tussen spanningvoerende en niet-

spanningvoerende leidingen is niet mogelijk. De maximale

meetdiepte bedraagt 6cm.

Denk eraan dat beton een aantal maanden moet drogen,

voordat het volledig droog is.

De modus <Beton speciaal> is speciaal geschikt voor het

zoeken van diep liggende objecten in gewapend beton. Wa-

peningsijzer, kunststof buizen, metalen buizen en elektrici-

teitsleidingen worden weergegeven. De maximale meetdiep-

Als er te veel objecten worden weergegeven, kan het zijn dat

u het meetgereedschap vlak langs wapeningsijzer beweegt.

Verplaats in dit geval het meetgereedschap enkele centime-

ters en probeer het opnieuw.

De modus <Vloerverwarming> is speciaal geschikt voor het

herkennen van metalen, samengestelde metalen en met wa-

ter gevulde kunststof buizen evenals elektriciteitsleidingen.

Loze kunststof buizen worden niet weergegeven. De maxi-

male meetdiepte bedraagt 8cm.

De modus <Droogbouw> is geschikt voor het vinden van

houten balken, metalen steunbalken en elektriciteitsleidin-

gen in droogbouwmuren (hout, gipskarton enz.). Gevulde

kunststof buizen en houten balken worden identiek weerge-

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)60 | Nederlands1 609 92A 4G1 | (28.08.2018) Bosch Power Toolsgeven. Loze kunststof buizen worden niet herkend. De maxi-male meetdiepte bedraagt 8cm.<Metaal>De modus <Metaal> is geschikt voor het lokaliseren van me-talen objecten en spanningvoerende leidingen, wanneer an-dere gebruiksmodi in verschillende muurscenario's geen be-vredigende resultaten opleveren. In deze gevallen zijn deherkenningsresultaten bij deze modus veelvuldiger, maarminder nauwkeurig.De mate waarin deze gevonden worden, kan bij een hoge re-latieve luchtvochtigheid (>50%) sterk verminderd zijn.<Signaalweergave>De modus <Signaalweergave> is geschikt voor het gebruikop alle materialen. Weergegeven wordt de signaalsterkte opde betreffende meetpositie. In deze modus kunnen dichtnaast elkaar liggende objecten nauwkeurig gelokaliseerd eneen gecompliceerde materiaalopbouw aan de hand van hetsignaalverloop beter ingeschat worden.

Het hoekpunt van de curve wordt in de kleine meetlat bovende aanduiding van de modus(h) in U-vorm weergegeven. Erworden een objectdiepte en voor zover mogelijk de materi-aaleigenschappen weergegeven. De maximale meetdieptebedraagt 15cm.u Op basis van de signaalsterkte zijn geen conclusiesover de objectdiepte mogelijk. Van aanduidingsmodus wisselen Aanwijzing: Wisselen van de aanduidingsmodi is mogelijk inalle gebruiksmodi.Druk lang op de keuzetoets(10) of(12) om van het stan-daard aanduidingsscherm naar de meetlatmodus te schake- len.

De meetlatmodus toont in het voorbeeld dezelfde situatie alsin afbeeldingD: drie ijzerstaven op een gelijkmatige afstand.In de meetlatmodus kan de afstand tussen het gevondenmidden van objecten worden bepaald.Onder de aanduiding voor de objectdiepte(l) wordt het van-af het startpunt afgelegde meettraject aangegeven, in hetvoorbeeld 20,1cm.In de kleine meetlat boven de aanduiding van de modus(h)worden de drie gevonden objecten als rechthoeken weerge-geven.Aanwijzing: Zowel de aanduiding van de objectdiepte(l) alsdie van de materiaaleigenschap(m) hebben betrekking ophet zwart weergegeven object in de sensor.Om terug te komen in het standaard aanduidingsscherm,drukt u kort op de keuzetoets(10) of(12).Aanwijzing: Alleen de aanduiding wordt omgeschakeld, nietde meetmodus! Menu Instellingen Om in het menu Instellingen te komen, drukt u op de setup-toets(14).Om het menu te verlaten, drukt u op de starttoets(11). Deop dit moment gekozen instellingen worden overgenomen.Het standaard aanduidingsscherm voor de meetprocedurewordt geactiveerd.Navigeren in het menuDruk op de setup-toets(14) om naar beneden te scrollen.Druk op de keuzetoetsen(10) en(12) om de waarden tekiezen:– Met de keuzetoets(10) kiest u de rechter of volgendewaarde.– Met de keuzetoets(12) kiest u de linker of vorige waarde.<Taal>In het menu <Taal> kunt u de taal van de menunavigatie wij-zigen. Vooringesteld is <English>.<Uitschakeltijd>In het menu <Uitschakeltijd> kunt u de bepaalde tijdsinter-vallen instellen waarna het meetgereedschap automatischmoet uitschakelen, wanneer geen meetprocedures of instel-lingen uitgevoerd worden. Vooringesteld zijn <5min>.<Lichtduur>

In het menu <Lichtduur> kunt u een tijdsinterval instellen

waarin het display(16) verlicht moet worden. Vooringesteld

In het menu <Helderheid> kunt u de mate van helderheid

In het menu <Geluidssignal> kunt u instellen, wanneer het

meetgereedschap een geluidssignaal moet geven, tenzij u

het signaal met de toets Geluidssignaal(13) heeft uitgescha-

– Vooringesteld is <Muurvoorwerpen>: een geluidssignaal

is te horen telkens wanneer op een toets wordt gedrukt

en steeds, wanneer zich onder het sensorgedeelte een

object in de muur bevindt. Bovendien wordt bij spanning-

voerende leidingen een waarschuwingssignaal met een

korte tonenreeks afgegeven.

– Bij de instelling <Stroomleiding> is een geluidssignaal te

horen telkens wanneer op een toets gedrukt wordt en het

waarschuwingssignaal voor spanningvoerende leidingen

(korte tonenreeks), wanneer het meetgereedschap een

elektriciteitsleiding aangeeft.

– Bij de instelling <Toetsklik> is alleen een geluidssignaal

te horen, wanneer op een toets gedrukt wordt.

In het menu <Standaardmodus> kunt u de modus instellen

die na het inschakelen van het meetgereedschap voorgeko-

zen is. Vooringesteld is de modus <Beton universeel>.

Menu Geavanceerde instellingen

Om in het menu Geavanceerde instellingen te komen, drukt

u bij uitgeschakeld meetgereedschap tegelijkertijd op de

setup-toets(14) en de aan/uit-toets(15).

Om het menu te verlaten, drukt u op de starttoets(11). Het

standaard aanduidingsscherm voor de meetprocedure

wordt geactiveerd en de instellingen worden overgenomen.

Navigeren in het menu

Druk op de setup-toets(14) om naar beneden te scrollen.

Druk op de keuzetoetsen(10) en(12) om de waarden te

– Met de keuzetoets(10) kiest u de rechter of volgende

– Met de keuzetoets(12) kiest u de linker of vorige waarde.

<Informatie apparaat>

In het menu <Informatie apparaat> wordt informatie over

het meetgereedschap, bijv. over de <Bedrijfsuren>, gege-

In het menu <Instellingen terugzetten> kunt u de fabrieks-

instellingen weer terugzetten.

Voorbeelden voor meetresultaten

Aanwijzing: In de onderstaande voorbeelden is bij het meet-

gereedschap het geluidssignaal ingeschakeld.

Afhankelijk van de grootte en de diepte van het object dat

zich onder het sensorgedeelte bevindt, kan niet altijd zonder

twijfel worden vastgesteld of dit object spanningvoerend is.

In dit geval verschijnt het symbool

Spanningvoerende leiding (zie afbeeldingC)

In het sensorgedeelte bevindt zich een metalen, spanning-

voerend object, bijv. een elektriciteitskabel. De voorwerp-

diepte bedraagt 1,5cm. Het meetgereedschap zendt het

waarschuwingssignaal voor spanningvoerende leidingen, zo-

dra de elektriciteitskabel door de sensor wordt herkend.

Ijzerstaaf (zieafbeeldingD)

In het sensorgedeelte bevindt zich een magnetisch object,

bijv. een ijzerstaaf. Links en rechts daarvan bevinden zich

nog meer objecten buiten het sensorgedeelte. De object-

diepte bedraagt 5,5cm. Het meetgereedschap zendt een

Koperen buis (zie afbeeldingE)

In het sensorgedeelte bevindt zich een metalen object, bijv.

een koperen buis. De objectdiepte bedraagt 4cm. Het meet-

gereedschap zendt een geluidssignaal.

Object van kunststof of hout (zie afbeeldingF)

In het sensorgedeelte bevindt zich een niet-metalen object.

Het betreft een object van kunststof of hout dicht aan het op-

pervlak. Het meetgereedschap zendt een geluidssignaal.

Uitgebreid oppervlak (zie afbeeldingG)

In het sensorgedeelte bevindt zich een metalen, uitgebreid

oppervlak, bijv. een metalen plaat. De objectdiepte bedraagt

2cm. Het meetgereedschap zendt een geluidssignaal.

Veel onduidelijke signalen (zie afbeeldingenH–I)

Als in het standaard aanduidingsscherm zeer veel objecten

worden weergegeven, bestaat de muur vermoedelijk uit veel

holle ruimten. Ga naar de modus <Metaal> om holle ruimten

zoveel mogelijk te verbergen. Als er nog steeds te veel objec-

ten worden weergegeven, dan moet u meerdere metingen

op verschillende hoogten uitvoeren en de aangegeven objec-

ten op de muur markeren. Markeringen op verschillende

hoogten zijn een aanwijzing voor holle ruimten, markeringen

op één lijn duiden daarentegen op een object.

Fouten – oorzaken en verhelpen

Fout Oorzaak Verhelpen

Meetgereedschap kan niet inge-

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

Fout Oorzaak Verhelpen

Batterijen met verkeerde pool-

aansluiting geplaatst

Controleer de juiste plaatsing van de batterijen

Meetgereedschap is ingescha-

keld en reageert niet.

Verwijder de batterijen en plaats deze opnieuw

Meetgereedschap te warm of te

Wacht tot het toegestane temperatuurbereik bereikt is

Wiel verliest contact met de

Druk op de starttoets(11) en let er bij het bewegen van

het meetgereedschap op dat de onderste twee wielen

contact met de muur hebben; leg bij ongelijke muren een

dun karton tussen wielen en muur

Displayaanduiding: <Te snel>

Meetgereedschap met te hoge

Druk op de starttoets(11) en beweeg het meetgereed-

schap langzaam over de muur

<Temperatuurbereik overschreden>

Wacht tot het toegestane temperatuurbereik bereikt is

<Temperatuur te laag>

Wacht tot het toegestane temperatuurbereik bereikt is

<Storing door radiogolven>

Meetgereedschap wordt automatisch uitgeschakeld.

Verwijder, indien mogelijk, storende radiogolven, bijv.

WiFi, UMTS, vluchtradar, zendmasten of microgolven,

schakel het meetgereedschap weer in.

Onderhoud en service

Onderhoud en reiniging

u Controleer het meetgereedschap vóór elk gebruik. Bij

zichtbare beschadigingen of losse delen binnenin het

meetgereedschap is de veilige werking niet meer gewaar-

Houd het meetgereedschap altijd schoon en droog om goed

en veilig te werken.

Dompel het meetgereedschap niet in water of andere vloei-

Verwijder vuil met een droge, zachte doek. Gebruik geen rei-

nigings- of oplosmiddelen.

Let erop dat de onderhoudsklep(7) altijd

goed gesloten is. De onderhoudsklep mag al-

leen door een erkende klantenservicewerk-

plaats voor Bosch elektrische gereedschap-

Bewaar en transporteer het meetgereedschap alleen in het

meegeleverde opbergetui.

Stuur voor reparaties het meetgereedschap in het opberge-

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over

onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het product.

Meetgereedschappen, accu's/batterijen, accessoires en ver-

pakkingen moeten op een voor het milieu verantwoorde wij-

ze worden gerecycled.

Gooi meetgereedschappen en accu's/batterijen

niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet

meer bruikbare meetgereedschappen en volgens de Europe-

se richtlijn 2006/66/EG moeten defecte of verbruikte ac-cu’s/batterijen apart worden ingezameld en op een voor het

milieu verantwoorde wijze worden gerecycled.

Hierbij verklaar ik, Robert Bosch Power Tools GmbH, dat het type radioapparatuur D‑tect150SV conform is met

Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende
