NÁVOD K OBSLUZE GSR 18 VEC TE Professional BOSCH

cs Původní návod k používání

Bezpečnostní upozornění

Čtěte adodržujte veškeré pokyny. Pokud se

měřicí přístroj nepoužívá podle těchto

pokynů, může to negativně ovlivnit

ochranná opatření, která jsou integrovaná

vměřicím přístroji. TYTO POKYNY DOBŘE USCHOVEJTE. u Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají

kdispozici originální náhradní díly. Tím bude zajištěno,

že zůstane zachovaná bezpečnost měřicího přístroje. u Směřicím přístrojem nepracujte vprostředí snebezpečím výbuchu, kde se nacházejí hořlavé

kapaliny, plyny nebo hořlavý prach. Vměřícím přístroji

mohou vznikat jiskry, které mohou způsobit vznícení

prachu nebo výparů. u Měřicí přístroj nemůže ztechnologických důvodů zaručit stoprocentní bezpečnost. Abyste vyloučili

nebezpečí, před každým vrtáním, řezáním či

frézováním do zdí, stropů nebo podlah se ujistěte

pomocí dalších informačních zdrojů, jako jsou

stavební plány, fotografie zprůběhu stavby atd.

Přesnost měřicího přístroje mohou ovlivnit vlivy

prostředí, například vlhkost vzduchu, nebo blízkost jiných

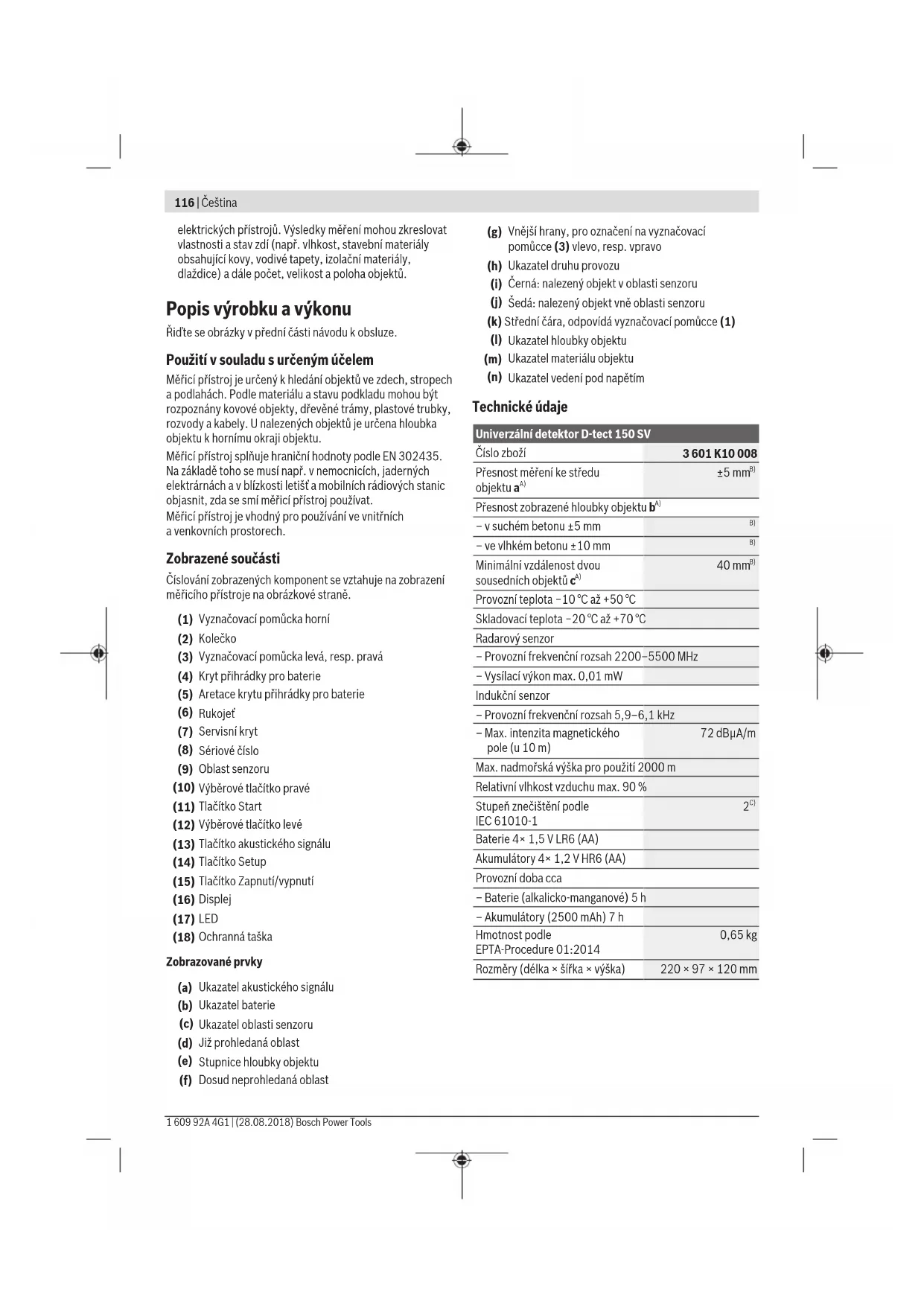

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)116 | Čeština

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

elektrických přístrojů. Výsledky měření mohou zkreslovat

vlastnosti astav zdí (např. vlhkost, stavební materiály

obsahující kovy, vodivé tapety, izolační materiály,

dlaždice) adále počet, velikost apoloha objektů.

Popis výrobku avýkonu

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Měřicí přístroj je určený khledání objektů ve zdech, stropech

apodlahách. Podle materiálu astavu podkladu mohou být

rozpoznány kovové objekty, dřevěné trámy, plastové trubky,

rozvody akabely. Unalezených objektů je určena hloubka

objektu khornímu okraji objektu.

Měřicí přístroj splňuje hraniční hodnoty podle EN302435.

Na základě toho se musí např. vnemocnicích, jaderných

elektrárnách avblízkosti letišť amobilních rádiových stanic

objasnit, zda se smí měřicí přístroj používat.

Měřicí přístroj je vhodný pro používání ve vnitřních

avenkovních prostorech.

Číslování zobrazených komponent se vztahuje na zobrazení

měřicího přístroje na obrázkové straně.

Vyznačovací pomůcka horní

Vyznačovací pomůcka levá, resp. pravá

Kryt přihrádky pro baterie

Aretace krytu přihrádky pro baterie

Výběrové tlačítko pravé

Výběrové tlačítko levé

Tlačítko akustického signálu

Tlačítko Zapnutí/vypnutí

Ukazatel akustického signálu

Již prohledaná oblast

Stupnice hloubky objektu

Dosud neprohledaná oblast

Vnější hrany, pro označení na vyznačovací

pomůcce(3) vlevo, resp. vpravo

Ukazatel druhu provozu

Černá: nalezený objekt voblasti senzoru

Šedá: nalezený objekt vně oblasti senzoru

(k) Střední čára, odpovídá vyznačovací pomůcce(1)

Ukazatel hloubky objektu

Ukazatel materiálu objektu

Ukazatel vedení pod napětím

Univerzální detektor D-tect 150 SV

Přesnost měření ke středu

Přesnost zobrazené hloubky objektub

Minimální vzdálenost dvou

sousedních objektůc

Provozní teplota −10°C až +50°C Skladovací teplota −20°C až +70°C Radarový senzor

– Provozní frekvenční rozsah 2200–5500MHz

– Vysílací výkon max. 0,01mW Indukční senzor

– Provozní frekvenční rozsah 5,9–6,1kHz

– Max. intenzita magnetického

Max. nadmořská výška pro použití 2000m

Relativní vlhkost vzduchu max. 90%

Stupeň znečištění podle

Rozměry (délka × šířka × výška) 220×97×120mmUniverzální detektor D-tect 150 SV Stupeň krytí IP54 (ochrana proti

B) Vzávislosti na velikosti adruhu objektu adále materiálu astavu

C) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně

se ale očekává dočasná vodivost způsobená orosením.

Kjednoznačné identifikaci měřicího přístroje slouží sériové číslo (8)

na typovém štítku. u Přesnost ahloubka detekce může být při nepříznivých vlastnostech podkladu horší.

Pro test přijímače, při kterém se kontroluje vliv rušivého

signálu na měřicí přístroj, se používá kritérium aúroveň

výkonnosti, které jsou stanovené vETSITS103361

(V1.1.1) kapitola9.4.1 shloubkou objektu d = 60mm.

Pro test odolnosti proti rušení se používá následující

kritérium výkonnosti:

Za určitých podmínek (např. elektrostatické výboje nebo

působení elektromagnetických polí) mohou být výsledky

měření ovlivněny, může dojít ke ztrátě aktuálních výsledků

měření amůže být nutné měřicí přístroj resetovat vyjmutím

aopětovným vložením baterií.

Vložení/výměna baterií

Pro provoz měřicího přístroje doporučujeme použít

alkalicko-manganové baterie nebo akumulátory.

Otevřete kryt přihrádky pro baterie (4) stisknutím aretace

(5) ve směru šipky asejměte kryt. Vložte baterie, resp.

akumulátory. Dbejte přitom na správnou polaritu podle

vyobrazení vpřihrádce pro baterie.

Ukazatel baterie(b) na horní stavové řádce na displeji (16)

indikuje stav nabití baterií, resp. akumulátorů.

Upozornění: Dávejte pozor na měnící se symbol baterie,

abyste včas vyměnili baterie, resp. akumulátory.

Please change batteries

Když se na displeji(16)

zobrazí výstražné upozornění

<Please change batteries>

(Vyměňte baterie), uloží se

nastavení aměřicí přístroj se

automaticky vypne. Již nelze

měřit. Vyměňte baterie nebo

Pro vyjmutí baterií, resp. akumulátoru zatlačte na zadní

konec baterie/akumulátoru, jak je znázorněno na obrázku na

krytu přihrádky pro baterie(1.). Přední konec baterie/

akumulátoru se uvolní zpřihrádky pro baterie(2.), takže lze

baterii, resp. akumulátor snadno vyjmout.

Vyměňte vždy všechny baterie, resp. akumulátory současně.

Použijte pouze baterie nebo akumulátory jednoho výrobce

astejné kapacity. u Když měřicí přístroj delší dobu nepoužíváte, vyjměte zněj baterie, resp. akumulátory. Baterie aakumulátory

mohou pří delším skladování korodovat asamy se vybít.

Provoz u Chraňte měřicí přístroj před vlhkem apřímým slunečním zářením. u Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Při větším kolísání teplot nechte

přístroj nejprve vytemperovat, než ho zapnete. Při

extrémních teplotách nebo teplotních výkyvech může být

omezena přesnost přístroje anarušeno zobrazení na

displeji. u Voblasti senzoru(9) na zadní straně měřicího přístroje neumisťujte žádné nálepky nebo štítky.

Zejména štítky zkovu ovlivňují výsledky měření. u Používání nebo provoz vysílacích zařízení, jako např. WLAN, UMTS, leteckých radarů, vysílacích stožárů

nebo mikrovlnných zařízení, vbezprostředním okolí

může ovlivnit měřicí funkci. u Výsledky měření mohou být principiálně ovlivněny určitými podmínkami prostředí. Ktomu patří např.

blízkost přístrojů, které vytvářejí silná elektrická,

magnetická nebo elektromagnetická pole, vlhkost,

stavební materiály obsahující kov, izolační materiály

shliníkovou fólií adále vodivé tapety nebo dlaždice.

Před vrtáním, řezáním nebo frézováním do zdi, stropů či

podlah proto používejte také další informační zdroje

(např. stavební plány).

Funkce (viz obrázekB)

Pomocí měřicího přístroje se

kontroluje podklad voblasti

senzoru(9) ve směru

měřeníA do zobrazené

hloubky měření. Měření je

možné pouze během pohybu

měřicího přístroje ve směru

posuvuB apři minimální

měřicí dráze 10cm. Měřicím

přístrojem pohybujte vždy

rovně smírným přítlakem

po stěně tak, aby se

kolečka spolehlivě dotýkala

stěny. Jsou rozpoznávány

objekty, které se liší od

materiálu stěny. Na displeji se zobrazuje hloubka objektu

apokud možno materiál objektu.

Optimálních výsledků je dosaženo, když měřicí dráha činí

minimálně 40cm aměřicím přístrojem se pomalu pohybuje

přes celé kontrolované místo. Spolehlivě budou na základě

Čeština | 117 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)118 | Čeština 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools funkce nalezeny horní hrany objektů, které probíhají napříč

vůči směru pohybu měřicího přístroje.

Kontrolovanou oblast proto vždy projíždějte do kříže.

Nachází-li se ve zdi více objektů nad sebou, na displeji se

zobrazí objekt, který leží nejblíže povrchu.

Zobrazení vlastností nalezených objektů na displeji(16) se

může od skutečných vlastností objektů lišit. Zejména velmi

tenké objekty budou na displeji zobrazeny tlustší. Větší,

válcové objekty (např. plastové nebo vodovodní trubky) se

mohou na displeji zobrazovat užší, než jsou ve skutečnosti.

Detekovatelné objekty

– Plastové trubky (např. plastové trubky vedoucí vodu, jako

podlahové astěnové topení atd., sprůměrem minimálně

10mm, prázdné trubky sprůměrem minimálně 20mm)

– Elektrická vedení (nezávisle na tom, zda jsou pod

– Vedení třífázového proudu (např. ke sporáku)

– Nízkonapěťová vedení (např. zvonek, telefon)

– Kovové trubky, tyče,nosníky jakéhokoli druhu (např. ocel,

– Ve zdivu (cihly, pórobeton, keramzit, pemza, vápencový

– Vlehkých příčkách

– Pod povrchy jako omítka, obkládačky, tapety, parkety,

– Za dřevem, sádrokartonem

Zvláštní případy měření

Nepříznivé podmínky mohou zprincipiálních důvodů

negativně ovlivnit výsledek měření:

– Vícevrstvé provedení stěny

– Prázdné plastové trubky adřevěné trámy vdutinách

alehkých stavebních příčkách

– Objekty, které probíhají ve stěně šikmo

– Vlhký materiál stěny

– Dutiny ve stěně; ty mohou být zobrazeny jako objekty

– Blízkost zařízení, která vytvářejí silná magnetická nebo

elektromagnetická pole, např. mobilní rádiové stanice

Zapnutí avypnutí u Před zapnutím měřicího přístroje zkontrolujte, zda oblast senzoru(9) není vlhká. Vpřípadě potřeby měřicí

přístroj utřete dosucha hadrem. u Pokud byl přístroj vystaven silné změně teplot, potom jej nechte před zapnutím vytemperovat.

– Pro zapnutí měřicího přístroje stiskněte tlačítko Zapnutí/

vypnutí(15) nebo tlačítko Start(11).

– LED(17) svítí zeleně ana displeji(16) se na 4s zobrazí

– Pokud směřicím přístrojem ani neprovedete měření, ani

nestisknete žádné tlačítko, automaticky se po 5min opět

vypne. Vnabídce nastavení můžete tuto dobu <Cut-off

time> (Doba vypnutí) změnit (viz „<Cut-off time>

(Doba vypnutí)“, Stránka120).

– Pro vypnutí měřicího přístroje stiskněte tlačítko Zapnutí/

– Při vypnutí měřicího přístroje zůstanou všechna zvolená

nastavení vmenu uložená.

Zapnutí/vypnutí akustického signálu

Pomocí tlačítka Akustický signál(13) se může zapnout

avypnout akustický signál. Vnabídce Nastavení můžete

vpodnabídce <Tone signal> (Signální zvuk) zvolit druh

signálů (viz „<Tone signal> (Signální zvuk)“, Stránka121).

Zapněte měřicí přístroj. Na displeji(16) se zobrazí

standardní obrazovka.

Concrete Universal Prev. NextSensor 0 cm 0 cm

Přiložte měřicí přístroj na zeď apohybujte sním ve směru

posuvu (viz „Funkce (viz obrázekB)“, Stránka117) po zdi.

Výsledky měření se po minimální měřicí dráze 10cm zobrazí

na displeji(16). Pro získání správných výsledků měření

pohybujte měřicím přístrojem kompletně apomalu nad

předpokládaným objektem ve zdi.

Pokud během měření zdvihnete měřicí přístroj od stěny

nebo ho déle než 2min neobsluhujete (pohyb, stisknutí

tlačítka), zůstává poslední výsledek měření zachovaný na

displeji. Na ukazateli oblasti senzoru(c) se zobrazí hlášení

<Hold> (Držet). Když měřicí přístroj opět nasadíte na stěnu,

budete sním pohybovat nebo stisknete tlačítko start (11),

spustí se měření znovu.

Když svítí LED(17) červeně, nachází se voblasti senzoru

objekt. Když svítí LED(17) zeleně, nenachází se voblasti

senzoru žádný objekt. Když bliká LED(17) červeně, nachází

se voblasti senzoru objekt pod napětím. u Než budete vrtat, řezat nebo frézovat do zdi, měli byste se ujistit na základě jiných informačních zdrojů,že je práce bezpečná. Protože výsledky měření mohou

být ovlivněny vlivy prostředí nebo vlastnostmi zdi, může

hrozit nebezpečí, ačkoli ukazatel neindikuje žádný objekt

voblasti senzoru (LED (17) svítí zeleně).

Zobrazované prvky (viz obrázekA)

Pokud se pod senzorem nachází objekt, zobrazí se voblasti

senzoru(c) ukazatel. Podle velikosti ahloubky objektu je

možné rozpoznání materiálu. Na stavovém řádku se zobrazí

hloubka objektu(l) khorní hraně nalezeného objektu.

Upozornění: Jak ukazatel hloubky objektu(l), tak také

vlastnost materiálu(m) se vztahují kčerně zobrazenému

Ukazatel materiálu objektu(m) může signalizovat

následující vlastnosti:

magnetický, např. armovací železo

nemagnetický, ale kovový, např. měděná trubka

nekovový, např. dřevo nebo plast

vlastnost materiálu neznáma

Ukazatel vedení pod napětím(n) může signalizovat

následující vlastnosti:

Upozornění: Uobjektů pod napětím se nezobrazuje

žádná další vlastnost.

nejednoznačné, zda pod napětím, nebo bez napětí

Upozornění: Vedení třífázového proudu případně nemusí

být rozpoznáno jako vedení pod napětím.

Určení vlastnosti „pod napětím“ může být při vysoké relativní

vlhkosti vzduchu (>50%) silně omezené.

Pro lokalizaci objektů postačí jedno jediné projetí měřicí

Pokud jste nenašli žádný objekt, zopakujte pohyb napříč

původnímu směru měření (viz „Funkce (viz obrázekB)“,

Pokud chcete nalezený objekt přesně lokalizovat aoznačit,

pohybujte měřicím přístrojem po měřené dráze nazpět.

Pokud se jako upříkladu zobrazí objekt uprostřed pod

středovou čárou(k) na displeji(16), můžete na horní

vyznačovací pomůcce (1) udělat hrubou značku. Tato

značka je ale přesná pouze tehdy, když se jedná opřesně

svisle probíhající objekt, protože se oblast senzoru nachází

kousek pod horní vyznačovací pomůckou.

Pro přesné vyznačení objektu na zdi pohybujte měřicím

přístrojem doleva nebo doprava, až leží nalezený objekt pod

jednou vnější hranou. Pokud se na displeji(16) zobrazí

nalezený objekt například uprostřed pod čárkovanou pravou

čárou(g), můžete ho přesně označit na pravé vyznačovací

Průběh nalezeného objektu ve zdi můžete zjistit tak, že

postupně přejedete několik posunutých měřicích drah (viz

obrázek I) (viz „Příklady výsledků měření“, Stránka121).

Označte aspojte příslušné měřené body.

Stisknutím tlačítka Start(11) můžete zobrazení nalezených

objektů kdykoli smazat aspustit nové měření.

Pomocí výběrových tlačítek(10) a(12) můžete přepínat

různé druhy provozu (režimy).

– Pro zvolení dalšího druhu provozu stiskněte krátce

výběrové tlačítko(10).

– Pro zvolení předchozího druhu provozu stiskněte krátce

výběrové tlačítko(12).

Volbou druhů provozu můžete měřicí přístroj přizpůsobit

podle různých materiálů stěny. Příslušné nastavení poznáte

vždy voblasti ukazatele(h) na displeji.

<Concrete Universal> (Univerzální beton)

Druh provozu <Concrete Universal> (Univerzální beton)

je vhodný pro většinu druhů použití uzdiva nebo betonu.

Zobrazí se plastové akovové objekty ataké elektrická

vedení. Dutiny ve zdivu nebo prázdné plastové trubky

sprůměrem menším než 2cm se případně nezobrazí.

Maximální hloubka měření činí 8cm.

<Concrete Wet> (Mokrý beton)

Druh provozu <Concrete Wet> (Mokrý beton) je vhodný

speciálně pro použití uvlhkého betonu. Zobrazí se armovací

železo, plastové akovové trubky ataké elektrická vedení.

Rozlišení mezi elektrickým vedením pod napětím abez

napětí není možné. Maximální hloubka měření činí 6cm.

Respektujte prosím, že beton potřebuje pro úplné vyschnutí

<Concrete Special> (Speciální beton)

Druh provozu <Concrete Special> (Speciální beton) je

vhodný speciálně pro vyhledávání hluboko umístěných

objektů vželezobetonu. Zobrazí se armovací železo,

plastové akovové trubky ataké elektrická vedení. Maximální

hloubka měření činí 15cm.

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)120 | Čeština1 609 92A 4G1 | (28.08.2018) Bosch Power ToolsZobrazí-li se příliš mnoho objektů, je možné, že jedete přímopodél armovacího železa. Vtom případě přemístěte měřicípřístroj oněkolik centimetrů azkuste to znovu.<Panel heating> (Panelový ohřev)Druh provozu <Panel heating> (Panelový ohřev) je vhodnýspeciálně pro rozpoznávání kovových, kombinovanýchkovových trubek aplastových trubek naplněných vodouaelektrických kabelů. Prázdné plastové trubky se nezobrazí.Maximální hloubka měření činí 8cm.<Drywall> (Sádrokarton)Druh provozu <Drywall> (Sádrokarton) je vhodný prohledání dřevěných trámů, kovových konstrukcíaelektrických kabelů ve stěnách suchých staveb (dřevo,sádrokarton atd.). Plné plastové trubky adřevěné trámy sezobrazí identicky. Prázdné plastové trubky nejsourozpoznávány. Maximální hloubka měření činí 8cm.<Metal> (Kov)Druh provozu <Metal> (Kov) je vhodný pro detekcikovových objektů avedení pod napětím, když ostatní druhyprovozu neposkytují urůzných konstelací stěn uspokojivévýsledky. Vtěchto případech jsou utohoto druhu provozuvýsledky detekce vyšší, ale méně přesné.Možnost nalezení může být při vysoké relativní vlhkostivzduchu (>50%) silně omezená.<Signal View> (Signální zobrazení)Druh provozu <Signal View> (Signální zobrazení) jevhodný pro všechny materiály. Zobrazuje se síla signáluvpříslušné měřicí poloze. Vtomto druhu provozu lze přesnědetekovat objekty, které leží blízko usebe, lépe vyhodnotitkomplikované struktury materiálu pomocí průběhu signálu.

Vrchol křivky se zobrazuje vmalém měřítku nad ukazatelemdruhu provozu(h) ve tvaruU. Zobrazuje se hloubka objektuapokud možno vlastnosti materiálu. Maximální hloubkaměření činí 15cm.u Ze síly signálu nelze usuzovat na hloubku objektu. Změna druhů zobrazení Upozornění: Změna druhů zobrazení je možná uvšechdruhů provozu.Pro přepnutí ze standardní obrazovky do režimu metrustiskněte dlouze výběrové tlačítko(10) nebo(12).

Režim metru znázorňuje uuvedeného příkladu stejnousituaci jako na obrázkuD: tři železné tyče ve stejnévzdálenosti. Vrežimu metru lze zjistit rozestup mezinalezenými středy objektů.Pod ukazatelem hloubky objektu(l) je uvedená měřicí dráhaod počátečního bodu, utohoto příkladu 20,1cm.Vmalém měřítku jsou nad ukazatelem druhu provozu(h)zobrazené tři nalezené objekty jako obdélníky.Upozornění: Jak ukazatel hloubky objektu(l), tak takévlastnost materiálu(m) se vztahují kčerně zobrazenémuobjektu vsenzoru.Pro návrat na standardní obrazovku stiskněte krátcevýběrové tlačítko(10) nebo(12).Upozornění: Přepne se jen zobrazení, nikoli měřicí režim! Nabídka Nastavení Pro přechod na nabídku Nastavení stiskněte tlačítkoSetup(14).Pro opuštění nabídky stiskněte tlačítko Start(11). Do tétochvíle zvolená nastavení se převezmou. Aktivuje sestandardní zobrazení obrazovky pro daný proces měření.Navigace vmenuPro rolování dolů stiskněte tlačítko Setup(14).Pro zvolení hodnot stiskněte výběrová tlačítka(10) a(12):– Pomocí výběrového tlačítka(10) zvolíte pravou, resp.následující hodnotu.– Pomocí výběrového tlačítka(12) zvolíte levou, resp.předchozí hodnotu.<Language> (Jazyk)Vnabídce <Language> (Jazyk) můžete změnit jazyk menu.Přednastavená je <English> (Angličtina).<Cut-off time> (Doba vypnutí)Vnabídce <Cut-off time> (Doba vypnutí) můžete nastaviturčité časové intervaly, po kterých se má měřicí přístrojautomaticky vypnout, když neprovedete žádné měření nebonastavení. Přednastaveno je <5 min> (5 min).<Display illumination> (Osvětlení displeje)Vnabídce <Display illumination> (Osvětlení displeje)můžete nastavit časový interval, po který má být osvětlenýdisplej(16). Přednastaveno je <30 sec> (30 s).<Brightness> (Jas)

Vnabídce <Brightness> (Jas) můžete nastavit jas pro

osvětlení displeje. Přednastaveno je <Max> (Max.).

<Tone signal> (Signální zvuk)

Vnabídce <Tone signal> (Signální zvuk) můžete nastavit,

kdy má měřicí přístroj vydat akustický signál, za

předpokladu, že jste akustický signál nevypnuli pomocí

tlačítka Akustický signál(13).

– Přednastaveno je <Wallobjects> (Nástěnné objekty):

Akustický signál zazní při každém stisknutí tlačítka avždy,

když se pod oblastí senzoru nachází ve zdi objekt. Navíc

bude uvedení pod napětím vydáván varovný signál

skrátkým sledem tónů.

– Při nastavení <Live wire> (Elektrické vedení) zazní

akustický signál při každém stisknutí tlačítka avýstražný

signál pro vedení pod napětím (krátké opakované zvuky),

když měřicí přístroj zobrazuje elektrické vedení.

– Při nastavení <Keyclick> (Kliknutí na tlačítko) zazní

akustický signál jen při stisknutí tlačítek.

<Defaultmode> (Výchozí režim)

Vnabídce <Defaultmode> (Výchozí režim) můžete nastavit

druh provozu, který bude předvolený po zapnutí měřicího

přístroje. Přednastavený je druh provozu <Concrete

Universal> (Univerzální beton).

Nabídka Rozšířená nastavení

Pro přechod do nabídky Rozšířená nastavení stiskněte při

vypnutém měřicím přístroji současně tlačítko Setup(14)

atlačítko Zapnutí/vypnutí(15).

Pro opuštění nabídky stiskněte tlačítko Start(11). Aktivuje

se standardní zobrazení obrazovky pro daný proces měření

apřevezmou se nastavení.

Pro rolování dolů stiskněte tlačítko Setup(14).

Pro zvolení hodnot stiskněte výběrová tlačítka(10) a(12):

– Pomocí výběrového tlačítka(10) zvolíte pravou, resp.

následující hodnotu.

– Pomocí výběrového tlačítka(12) zvolíte levou, resp.

<Device Info> (Informace o zařízení)

Vnabídce <Device Info> (Informace o zařízení) se

zobrazují informace oměřicím přístrojj, např. <Operation

Time> (Doba provozu).

Vnabídce <Restore Settings> (Obnovit nastavení) lze

obnovit nastavení zvýroby.

Příklady výsledků měření

Upozornění: Unásledujících příkladů je uměřicího přístroje

zapnutí akustický signál.

Podle velikosti ahloubky objektu nacházejícího se pod

oblastí senzoru nelze vždy jistě stanovit, zda je tento objekt

pod napětím. Vtom případě se zobrazí symbol

Vedení pod napětím (viz obrázek C)

Voblasti senzoru se nachází kovový objekt pod napětím,

např. elektrický kabel. Hloubka objektu činí 1,5cm. Jakmile

senzor rozpozná elektrický kabel, vysílá měřicí přístroj

varovný signál pro vedení pod napětím.

Železná tyč (viz obrázekD)

Voblasti senzoru se nachází magnetický objekt, např.

železná tyč. Vlevo avpravo od ní se vně oblasti senzoru

nacházejí další objekty. Hloubka objektu činí 5,5cm. Měřicí

přístroj vysílá akustický signál.

Měděná trubka (viz obrázekE)

Voblasti senzoru se nachází kovový objekt, např. měděná

trubka. Hloubka objektu činí 4cm. Měřicí přístroj vysílá

Plastový nebo dřevěný objekt (viz obrázekF)

Voblasti senzoru se nachází nekovový objekt. Jedná se

oplastový nebo dřevěný objekt blízko povrchu. Měřicí

přístroj vysílá akustický signál.

Rozměrná plocha (viz obrázekG)

Voblasti senzoru se nachází kovová rozměrná plocha, např.

kovová deska. Hloubka objektu činí 2cm. Měřicí přístroj

vysílá akustický signál.

Mnoho nejasných signálů (viz obrázkyH–I)

Je-li ve standardním zobrazení obrazovky zobrazeno velmi

mnoho objektů, skládá se stěna pravděpodobně zmnoha

dutin. Přejděte do druhu provozu <Metal> (Kov), aby se

velké množství dutin nezobrazovalo. Zobrazuje-li se stále

ještě příliš mnoho objektů, musíte provést několik výškově

přesazených měření azobrazené objekty si na stěně označit.

Přesazená označení jsou upozornění na dutiny, označení na

jedné přímce poukazují naproti tomu na nějaký objekt.

Závady – příčiny aodstranění

Chyba Příčina Odstranění

Měřicí přístroj nelze zapnout. Vybité baterie. Vyměňte baterie.

Baterie jsou nasazené se špatnou

Zkontrolujte správnou orientaci baterií.

Měřicí přístroj je zapnutý

Vyjměte aznovu vložte baterie.

Měřicí přístroj je příliš teplý nebo

Počkejte, dokud nedosáhne přípustného rozsahu

Chyba Příčina Odstranění

Ukazatel na displeji: <Slipping

Wheel> (Prokluz kola)

Kolečko se nedotýká zdi.

Stiskněte tlačítko Start(11) apři pohybu měřicího

přístroje dbejte na to, aby se obě dolní kolečka dotýkala

zdi; unerovných zdí položte mezi kolečka azeď tenkou

Ukazatel na displeji:

<Speeding> (Příliš vysoká

Měřicí přístroj se pohybuje

spříliš vysokou rychlostí.

Stiskněte tlačítko Start(11) apomalu pohybujte

měřicím přístrojem po zdi.

<Temperature over range> (Teplota nad rozsah)

Počkejte, dokud nedosáhne přípustného rozsahu

<Temperature under range> (Teplota pod

Počkejte, dokud nedosáhne přípustného rozsahu

<Strong radio signal detected> (Detekován silný

Měřicí přístroj se automaticky vypne. Pokud možno

odstraňte rušivé rádiové vlny, např. WLAN, UMTS,

letecké radary, vysílací stožáry nebo mikrovlnná

zařízení, měřicí přístroj znovu zapněte.

u Měřicí přístroj před každým použitím zkontrolujte. Při

viditelném poškození, nebo pokud jsou uvnitř měřicího

přístroje uvolněné díly, není zaručená bezpečná funkce.

Měřicí přístroj udržujte neustále čistý asuchý, aby dobře

aspolehlivě pracoval.

Měřicí přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete suchým, měkkým hadříkem. Nepoužívejte

čisticí prostředky nebo rozpouštědla.

Dbejte na to, aby byl servisní kryt(7) vždy

řádně zavřený. Servisní kryt smí otevírat

pouze autorizovaný zákaznický servis pro

elektrické nářadí Bosch.

Měřicí přístroj uchovávejte apřevážejte pouze vdodané

Vpřípadě opravy posílejte měřicí přístroj vochranné tašce.

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Měřicí přístroje, akumulátory/baterie, příslušenství aobaly

je třeba odevzdat kekologické recyklaci.

Měřicí přístroje aakumulátory/baterie

nevyhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/EU se musí již

nepoužitelné měřicí přístroje apodle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/

baterie shromažďovat odděleně aodevzdat kekologické

recyklaci.Slovenčina

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Používanie vsúlade surčením

plastové rúry, potrubia akáble. Knájdeným objektom sa určí

Tlačidlo zvukového signálu

vrchný kryt priehradky na batérie. Vložte batérie, resp. aku-

mulátora sa uvoľní zpriehradky na batérie (2.), takže baté-

elektrické, magnetické alebo elektromagnetické

displeji sa zobrazí hĺbka objektu aak je to možné, mate-

Zobrazenie vlastností nájdených objektov na displeji (16) sa

– Kovové rúry, tyče, nosníky akéhokoľvek druhu (napr.

– Objekty, ktoré sa nachádzajú vstene umiestnené šikmo

– Vlhký materiál steny

– Kovové povrchové plochy

– Duté priestory, ktoré sa nachádzajú vstene; tieto môžu

byť indikované ako objekty

elektromagnetické polia, napr. bezdrôtové základne

ka125) po stene. Výsledky merania sa zobrazia po minimál-

magnetický materiál, napr. armovacie železo

nemagnetický materiál, ale kovový, napr. medená

materiál neznámych vlastností

Na lokalizáciu objektov stačí prejdenie po dráhe merania

siela zvukový signál.

možné, rušivé rádiové vlny, napr. WLAN, UMTS, letecký

žiadne čistiace prostriedky či rozpúšťadlá.

Dbajte na to, aby klapka údržby (7) bola

vždy dobre uzavretá. Klapku údržby smie ot-

voriť len autorizovaný zákaznícky servis pre

dzujte do domového odpadu!

– maks. jakost magnetnega polja

nekovinsko, npr. les ali plastika

Tímto Robert Bosch Power Tools GmbH prohlašuje, že typ rádiového zařízení D‑tect150SV je v souladu se směrnicí

2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese:

sk Robert Bosch Power Tools GmbH týmto vyhlasuje, že rádiové zariadenie typu D‑tect150SV je v súlade so smernicou
