NÁVOD K OBSLUZE GSR 645 TE Professional BOSCH

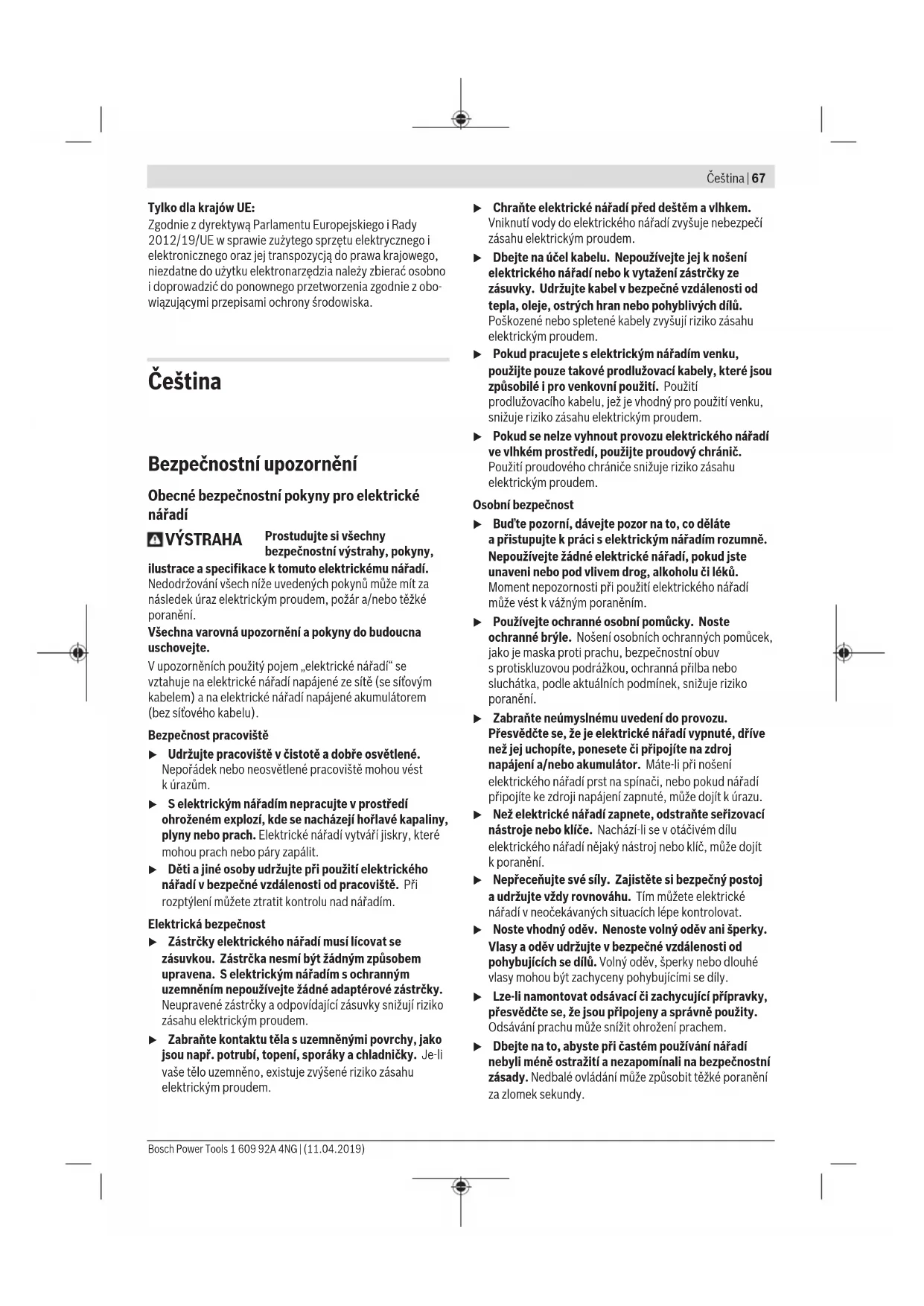

cs Původní návod k používání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické

VÝSTRAHA Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést

kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou

způsobilé ipro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko

poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní

zásady. Nedbalé ovládání může způsobit těžké poranění

za zlomek sekundy. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)68 | Čeština

Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně

fungují anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrické

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy

neumožňují bezpečnou manipulaci aovládání nářadí

vneočekávaných situacích.

Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní upozornění pro šroubováky u Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací

nebo vlastním napájecím kabelem, držte elektrické

nářadí za izolované uchopovací plochy. Při kontaktu

spojovacího prvku se živým vodičem může nechráněnými

kovovými částmi elektrického nářadí vést elektrický

proud azpůsobit úraz obsluhy. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody

nebo může způsobit zásah elektrickým proudem. u Elektronářadí držte pevně. Při utahování apovolování šroubů mohou vzniknout vysoké reakční momenty. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než

kdybyste ho drželi vruce. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke

ztrátě kontroly nad elektronářadím.

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Elektronářadí je určené kzašroubovávání apovolování

Číslování zobrazených součástí se vztahuje na zobrazení

elektronářadí na stránce sobrázky.

Nastavovací objímka pro hloubkový doraz pro

Hloubkový doraz zašroubování

Aretační tlačítko vypínače

Přepínač směru otáčení

Rukojeť (izolovaná plocha rukojeti)

Univerzální držák bitů

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

Jmenovitý příkon W 701 701 701

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsČeština | 69

Šroubovák GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Max. výstupní výkon W 327 327 327

Otáčky naprázdno min

0–2 500 0–3 000 0–4 500

Jmenovité otáčky min

0–1 700 0–1 700 0–3 000

Upínání nástroje ¼" vnitřní šestihran ¼" vnitřní šestihran ¼" vnitřní šestihran

Max. Ø šroubů mm 6 6 6

Jmenovitý příkon W 701 701 701

Max. výstupní výkon W 327 327 327

Otáčky naprázdno min

0–5 000 0–6 000 0–6 500

Jmenovité otáčky min

0–3 000 0–4 500 0–4 500

Upínání nástroje ¼" vnitřní šestihran ¼" vnitřní šestihran ¼" vnitřní šestihran

Max. Ø šroubů mm 6 6 6

Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit.

Informace ohluku avibracích

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Hodnoty hlučnosti zjištěné podle EN 62841-2-2.

Hlučnost elektronářadí při použití váhového filtruA činí typicky

Hladina akustického tlaku

Hladina akustického výkonu

Nejistota K Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN 62841-2-2:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto

pokynech, byly změřeny pomocí normované měřicí metody

alze je použít pro vzájemné porovnání elektronářadí. Hodí se

ipro předběžný odhad zatížení vibracemi ahlukem.

Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní

použití elektronářadí. Pokud se ovšem bude elektronářadí

používat pro jiné práce, sjinými nástroji nebo

snedostatečnou údržbou, může se úroveň hluku aúroveň

vibrací lišit. To může zatížení vibracemi ahlukem po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi ahlukem by měly být

zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve

skutečnosti se nepoužívá. To může zatížení vibracemi

ahlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)70 | Čeština

Výměna nástroje (viz obrázek A)

Sejměte hloubkový doraz (4) směrem dopředu. Vytáhněte

šroubovací bit (1). Vpřípadě potřeby lze vytáhnout také

univerzální držák bitů (10) avyměnit ho.

Po provedení výměny nástroje znovu nasaďte hloubkový

u Dbejte na správné síťové napětí! Napětí zdroje proudu

musí souhlasit súdaji na typovém štítku

elektronářadí. Elektronářadí označené 230V smí být

provozováno ina 220V.

Nastavení směru otáčení

Pomocí přepínače směru otáčení (8) můžete změnit směr

otáčení elektronářadí. Při stisknutém vypínači (7) to ale není

– Chod vpravo: Pro zašroubování šroubů stiskněte

přepínač směru otáčení (8) až nadoraz doleva.

– Chod vlevo: Pro povolování, resp. vyšroubování šroubů

stiskněte přepínač směru otáčení (8) až nadoraz doprava.

Pro zapnutí elektronářadí stiskněte vypínač (7) adržte ho

Pro zajištění stisknutého vypínače (7) stiskněte aretační

Pro vypnutí elektrického nářadí uvolněte vypínač (7), resp.

pokud je zaaretovaný aretačním tlačítkem (6), krátce

stiskněte vypínač (7) apak ho uvolněte.

Otáčky zapnutého elektronářadí můžete plynule regulovat

tím, jak moc stisknete vypínač (7).

Mírným stisknutím vypínače (7) dosáhnete nízkých otáček.

Srostoucím tlakem se počet otáček zvyšuje.

Nastavení hloubky šroubování (viz obrázek B)

Pomocí nastavovací objímky (3) lze zvolit hloubku

zašroubování hlavy šroubu do obrobku v8zaaretovaných

stupních na jedno otočení. Každý stupeň odpovídá změně

hloubky šroubování o0,25mm.

Otáčením nastavovací objímky (3) po směru hodinových

ručiček dosáhnete větší hloubky šroubování, otáčením proti

směru hodinových ručiček menší hloubky šroubování.

Potřebné nastavení zjistíte nejlépe zkušebním

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Elektronářadí nasazujte na matici/šroub pouze

vypnuté. Otáčející se nástroje mohou sklouznout.

Nasaďte šroub na šroubovací bit (1). Šroub je přidržován

magnetickou silou univerzálního držáku bitů (10). Přitlačte

špičku šroubu silou proti materiálu, do kterého šroubujete,

aby hloubkový doraz pro šroubování (4) stál na obrobku.

Elektronářadí zapněte. Šroub se zašroubovává do obrobku,

dokud není dosažena nastavená hloubka šroubování. Pohon

se rozpojí; upínání nástroje se již neotáčí. Zkontrolujte

hloubku šroubování apřípadně ji seřiďte.

Pro povolení šroubů nastavte přepínač směru otáčení (8) na

chod vlevo astáhněte hloubkový doraz pro šroubování (4)

směrem dopředu, aniž byste otáčeli nastavovací objímku.

Můžete pracovat isnasazeným hloubkovým dorazem pro

šroubování (4), když přizpůsobíte hloubku šroubování.

Pomocí spony na pásek (5) můžete elektronářadí zavěsit

např. na pásek. Pak máte obě ruce volné aelektronářadí je

u Před každou prací na elektronářadí vytáhněte

zástrčku ze zásuvky.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

Je-li nutná výměna přívodního kabelu, nechte ji provést

firmou Bosch nebo autorizovaným servisem pro

elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Elektronářadí, příslušenství aobaly odevzdejte kekologické

Elektronářadí nevyhazujte do domovního

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsSlovenčina | 71

Podle evropské směrnice 2012/19/EU oodpadních

elektrických aelektronických zařízeních ajejí realizace

vnárodních zákonech se již nepoužitelné elektronářadí musí

shromažďovat odděleně od ostatního odpadu aodevzdat

kekologické recyklaci.

hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje

jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu-

fungovanie elektrického náradia. Pred použitím nára-

spôsobených nedostatočnou údržbou elektrického nára-

u Rezné nástroje udržiavajte ostré ačisté. Starostlivo

u Rukoväti aúchopové povrchy udržujte suché, čisté

alebo vlastným napájacím káblom, držte elektrické

miestne energetické podniky. Kontakt selektrickým

u Pri práci ručné elektrické náradie dobre držte. Pri uťa-

u Počkajte na úplné zastavenie elektrického náradia, až

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Aretačné tlačidlo vypínača

max. výkon W 327 327 327

Úroveň hluku elektrického náradia pri použití váhového filtraA je typicky

ba elektrického náradia avkladacích nástrojov, udržiavanie

u Dodržte napätie siete! Napätie zdroja elektrického

stlačený vypínač (7).

Na zapnutie elektrického náradia stlačte vypínač (7) adržte

Mierny tlak na vypínač (7) vyvolá nízke otáčky. Pri zvýšení

stupňoch po otáčkach. Každý stupeň zodpovedá zmene hĺb-

Otáčaním nastavovacej objímky (3) vsmere pohybu hodi-

čaním proti smeru pohybu hodinových ručičiek sa nastaví

u Na skrutku/maticu prikladajte ručné elektrické nára-

die iba vo vypnutom stave. Otáčajúce sa pracovné ná-

stroje by sa mohli zošmyknúť.

Zaveďte skrutku na skrutkovací hrot (1). Skrutka sa pridrží

stále vpohotovosti.

ohrozeniam bezpečnosti.

odpadu zdomácnosti!

V skladu z evropsko Direktivo 2012/19/EU o odpadni

Broj okretaja u praznom hodu min

Broj okretaja u praznom hodu min

EU prohlášení oshodě

Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech-

na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás-
