drejeretning. Ved nedtrykket start-stop-kontakt (7) er dette

(7) og hold den nede.

tøjet er lige ved hånden.

Vedligeholdelse og service

Vedligeholdelse og rengøring

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

altid holdes rene for at sikre et godt og sikkert ar-

Kundeservice og anvendelsesrådgivning

ADVARSEL Les alle sikkerhetsanvisningene,

instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av

anvisningene nedenfor kan medføre elektrisk støt, brann og/

eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen. 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsNorsk | 45

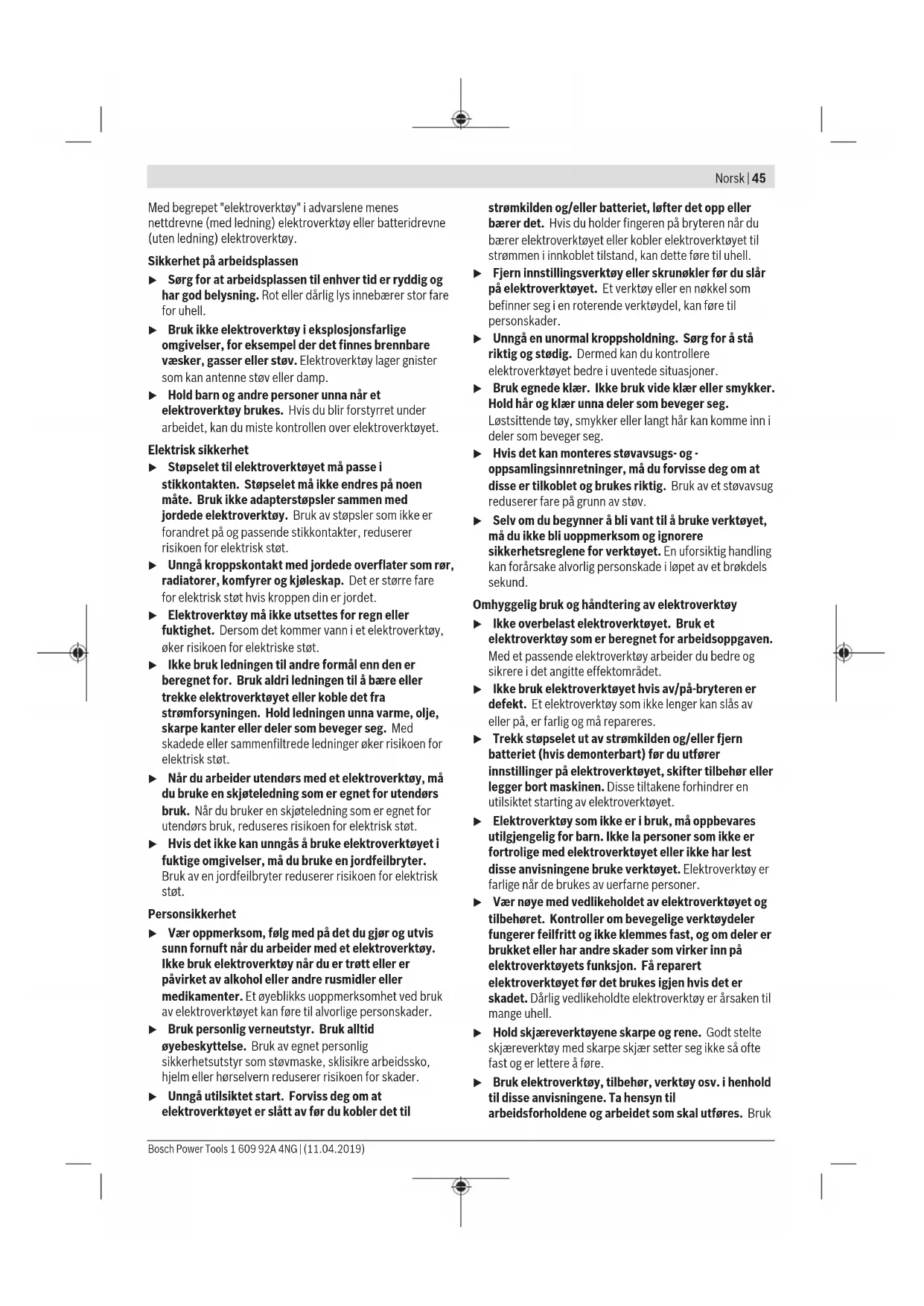

Med begrepet "elektroverktøy" i advarslene menes

nettdrevne (med ledning) elektroverktøy eller batteridrevne

(uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

u Sørg for at arbeidsplassen til enhver tid er ryddig og

har god belysning. Rot eller dårlig lys innebærer stor fare

u Bruk ikke elektroverktøy i eksplosjonsfarlige

omgivelser, for eksempel der det finnes brennbare

væsker, gasser eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damp.

u Hold barn og andre personer unna når et

elektroverktøy brukes. Hvis du blir forstyrret under

arbeidet, kan du miste kontrollen over elektroverktøyet.

u Støpselet til elektroverktøyet må passe i

stikkontakten. Støpselet må ikke endres på noen

måte. Bruk ikke adapterstøpsler sammen med

jordede elektroverktøy. Bruk av støpsler som ikke er

forandret på og passende stikkontakter, reduserer

risikoen for elektrisk støt.

u Unngå kroppskontakt med jordede overflater som rør,

radiatorer, komfyrer og kjøleskap. Det er større fare

for elektrisk støt hvis kroppen din er jordet.

u Elektroverktøy må ikke utsettes for regn eller

fuktighet. Dersom det kommer vann i et elektroverktøy,

øker risikoen for elektriske støt.

u Ikke bruk ledningen til andre formål enn den er

beregnet for. Bruk aldri ledningen til å bære eller

trekke elektroverktøyet eller koble det fra

strømforsyningen. Hold ledningen unna varme, olje,

u Når du arbeider utendørs med et elektroverktøy, må

du bruke en skjøteledning som er egnet for utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektrisk støt.

u Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter.

u Vær oppmerksom, følg med på det du gjør og utvis

sunn fornuft når du arbeider med et elektroverktøy.

Ikke bruk elektroverktøy når du er trøtt eller er

påvirket av alkohol eller andre rusmidler eller

medikamenter. Et øyeblikks uoppmerksomhet ved bruk

av elektroverktøyet kan føre til alvorlige personskader.

u Bruk personlig verneutstyr. Bruk alltid

øyebeskyttelse. Bruk av egnet personlig

sikkerhetsutstyr som støvmaske, sklisikre arbeidssko,

hjelm eller hørselvern reduserer risikoen for skader.

u Unngå utilsiktet start. Forviss deg om at

elektroverktøyet er slått av før du kobler det til

strømkilden og/eller batteriet, løfter det opp eller

bærer det. Hvis du holder fingeren på bryteren når du

bærer elektroverktøyet eller kobler elektroverktøyet til

strømmen i innkoblet tilstand, kan dette føre til uhell.

u Fjern innstillingsverktøy eller skrunøkler før du slår

på elektroverktøyet. Et verktøy eller en nøkkel som

befinner seg i en roterende verktøydel, kan føre til

u Unngå en unormal kroppsholdning. Sørg for å stå

riktig og stødig. Dermed kan du kontrollere

elektroverktøyet bedre i uventede situasjoner.

u Bruk egnede klær. Ikke bruk vide klær eller smykker.

Hold hår og klær unna deler som beveger seg.

Løstsittende tøy, smykker eller langt hår kan komme inn i

deler som beveger seg.

u Hvis det kan monteres støvavsugs- og -

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes riktig. Bruk av et støvavsug

reduserer fare på grunn av støv.

u Selv om du begynner å bli vant til å bruke verktøyet,

må du ikke bli uoppmerksom og ignorere

sikkerhetsreglene for verktøyet. En uforsiktig handling

kan forårsake alvorlig personskade i løpet av et brøkdels

Omhyggelig bruk og håndtering av elektroverktøy

u Ikke overbelast elektroverktøyet. Bruk et

elektroverktøy som er beregnet for arbeidsoppgaven.

Med et passende elektroverktøy arbeider du bedre og

sikrere i det angitte effektområdet.

u Ikke bruk elektroverktøyet hvis av/på-bryteren er

defekt. Et elektroverktøy som ikke lenger kan slås av

eller på, er farlig og må repareres.

u Trekk støpselet ut av strømkilden og/eller fjern

batteriet (hvis demonterbart) før du utfører

innstillinger på elektroverktøyet, skifter tilbehør eller

legger bort maskinen. Disse tiltakene forhindrer en

utilsiktet starting av elektroverktøyet.

u Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la personer som ikke er

fortrolige med elektroverktøyet eller ikke har lest

disse anvisningene bruke verktøyet. Elektroverktøy er

farlige når de brukes av uerfarne personer.

u Vær nøye med vedlikeholdet av elektroverktøyet og

tilbehøret. Kontroller om bevegelige verktøydeler

fungerer feilfritt og ikke klemmes fast, og om deler er

brukket eller har andre skader som virker inn på

elektroverktøyets funksjon. Få reparert

elektroverktøyet før det brukes igjen hvis det er

skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til

u Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utføres. Bruk

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)46 | Norsk

av elektroverktøy til andre formål enn de som er angitt,

kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker

håndtering og styring av verktøyet i uventede situasjoner.

Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik

opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for skrumaskiner u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der verktøyet kan

komme borti skjulte ledninger eller sin egen ledning.

Hvis verktøyet berører en strømførende ledning, kan

eksponerte metalldeler på elektroverktøyet bli

strømførende, noe som kan føre til at brukeren får

elektrisk støt. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale

forsyningsselskapet. Kontakt med elektriske ledninger

vannledning forårsaker materielle skader og kan medføre

elektriske støt. u Hold elektroverktøyet godt fast. Under stramming og løsing av skruer kan det oppstå kortvarige høye

reaksjonsmomenter. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere

enn med hånden. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til

at du mister kontrollen over elektroverktøyet.

Produktbeskrivelse og

ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene.

Hvis ikke sikkerhetsanvisningene og

instruksene tas til følge, kan det oppstå

elektrisk støt, brann og/eller alvorlige

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for skruing og løsing av skruer.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

Høyre/venstre-bryter

Håndtak (isolert grepsflate)

Illustrert eller beskrevet tilbehør inngår ikke i standard-

/ II / II / II Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.

Støy-/vibrasjonsinformasjon

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Støyemisjon målt i henhold til EN 62841-2-2.

Vanlig A-støynivå for elektroverktøyet

Usikkerhet K Bruk hørselvern!

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN 62841-2-2:

Vibrasjonsnivået og støyemisjonen som er angitt i disse

anvisningene er målt i samsvar med en standardisert

målemetode og kan brukes til sammenligning av

elektroverktøy. Verdiene egner seg også til en foreløpig

estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de

hovedsakelige bruksområdene til elektroverktøyet. Men hvis

elektroverktøyet brukes til andre formål, med andre

innsatsverktøy eller utilstrekkelig vedlikehold, kan

vibrasjonsnivået og støyutslippet avvike fra det som er

angitt. Dette kan føre til en betydelig økning av

vibrasjonsnivået og støyutslippet for hele

For en nøyaktig vurdering av vibrasjonsnivået og

støyutslippet skal det også tas hensyn til de tidene verktøyet

er slått av, eller går, men ikke faktisk er i bruk. Dette kan

redusere vibrasjonsnivået og støyutslippet for hele

arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren

mot vibrasjonenes virkning, som for eksempel: Vedlikehold

av elektroverktøy og innsatsverktøy, holde hendene varme,

organisere arbeidsforløpene.

Montering u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Verktøyskifte (se bilde A)

Trekk av dybdeanlegget (4) forover. Trekk ut

skrutrekkerbitsen (1). Ved behov kan også

universalholderen (10) trekkes ut og skiftes.

Sett på dybdeanlegget igjen etter skifte av verktøy.

Igangsetting u Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på

elektroverktøyets typeskilt. Elektroverktøy som er

merket med 230V kan også brukes med 220V.

Innstilling av rotasjonsretningen

Med dreieretningsomkobleren (8) kan du endre

dreieretningen til elektroverktøyet. Dette er ikke mulig når

på/av-bryteren (7) er trykt inn.

– Høyrerotering: For å skru inn skruer trykker du

retningsvelgeren (8) mot venstre helt til den stopper.

– Venstrerotering:Når du skal løsne eller skru ut skruer,

trykker du retningsvelgeren (8) mot høyre til den stopper.

For å slå på elektroverktøyet trykker du på av/på-bryteren

(7) og holder den inne.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)48 | Suomi

For å låse den inntrykte av/på-bryteren (7) trykker du på

For å slå av slipper du av/på-bryteren (7), og hvis den er låst

med låseknappen (6), trykker du kort på av/på-bryteren (7)

Innstilling av turtallet

Du kan regulere turtallet til det innkoblede elektroverktøyet

trinnløst, avhengig av hvor langt inn du trykker av/på-

Et lett trykk på av/på-bryteren (7) gir lavt turtall. Turtallet

stiger med økende trykk.

Stille inn innskruingsdybden (se bilde B)

Med innstillingshylsen (3) kan innskruingsdybden til

skruehodet i emnet stilles inn på forhånd i 8 trinn per

omdreining. Hvert trinn tilsvarer en endring av

innskruingsdybden på 0,25mm.

Når innstillingshylsen (3) dreies med urviseren, blir

innskruingsdybden større, og når den dreies mot urviserne,

For å finne riktig innstilling lønner det seg å foreta en

Informasjon om bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.

Før skruen mot skrubitsen (1). Skruen holdes av magneten

til universalholderen (10). Trykk skruespissen hardt mot

materialet som skal skrus fast til skrudybdeanlegget (4) står

Slå på elektroverktøyet. Skruen skrus inn i emnet til den

innstilte innskruingsdybden er nådd. Motoren slås av, og

verktøyfestet roterer ikke lenger. Kontroller

innskruingsdybden, og juster den eventuelt.

For å løsne skruer stiller du dreieretningsvelgeren (8) på

venstrerotering og trekker av skrudybdeanlegget (4) forover

uten å dreie på innstillingshylsen.

Du kan også arbeide med påsatt skrudybdeanlegg (4) når du

tilpasser innskruingsdybden.

alltid lett tilgjengelig.

Service og vedlikehold

Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må

dette gjøres av Bosch eller godkjente Bosch-

serviceverksteder, slik at det ikke oppstår fare for

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Du finner

også sprengskisser og informasjon om reservedeler på

Boschs kundeveilederteam hjelper deg gjerne hvis du har

spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10‑sifrede produktnummeret som er angitt på

Elektroverktøy, tilbehør og emballasje må leveres inn til

miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Jf. det europeiske direktivet 2012/19/EU vedr. gamle

elektriske og elektroniske apparater og tilpassingen til

nasjonale lover må gammelt elektroverktøy som ikke lenger

kan brukes, samles inn og leveres inn til en miljøvennlig

EU-overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *

Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse

med alle relevante bestemmelser i direktivene og forordningene nedenfor og

med følgende standarder.

Teknisk dokumentasjon hos: *
